Стропильная конструкция крыши

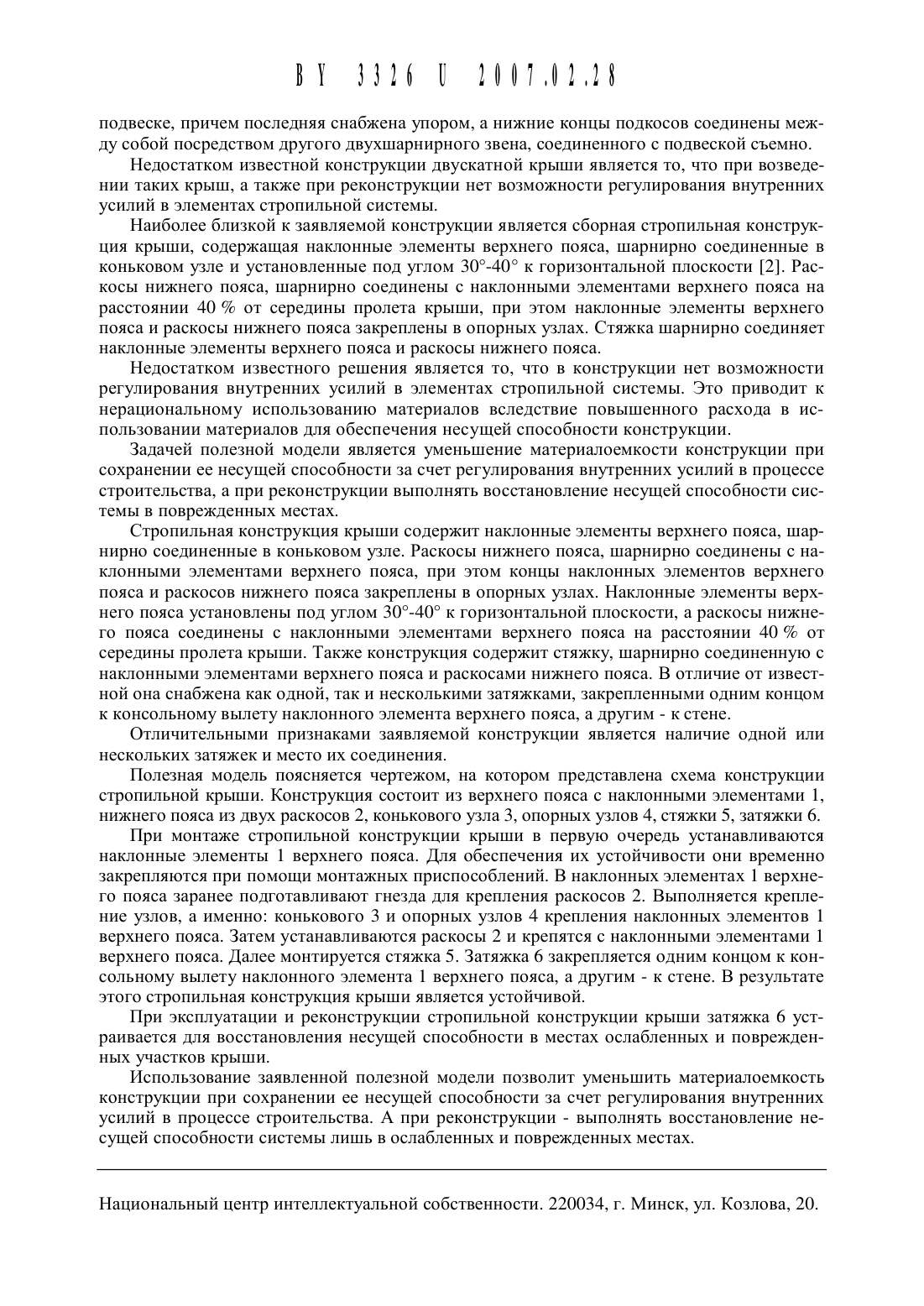

ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ к ПАТЕНТУ(71) Заявитель Учреждение образования Полоцкий государственный университет (ВУ)(72) Авторы Коробов Олег Владимирович Подсадник Екатерина Викторовна (ВУ)(73) Патентообладатель Учреждение образования Полоцкий государственный университет (ВУ)Стропильная конструкция крыши, содержащая наклонные элементы верхнего пояса с консольным вылетом, Шарнирно соединенные в коньковом узле и установленные под углом 30-40 К горизонтальной плоскости, раскосы нижнего пояса соединены с наклонными элементами верхнего пояса на расстоянии 40 от середины пролета крыши, при этом наклонные элементы верхнего пояса и раскосы нижнего пояса закреплены в опорных узлах, и стяжку, Шарнирно соединенную с наклонными элементами верхнего пояса и раскосами нижнего пояса, отличающаяся тем, что снабжена как одной, так и несколькими затяжками, закрепленными одним концом к консольному вылету наклонного элемента верхнего пояса, а другим - к стене.(56) 1. А.с. СССРЛЕ 1145102, МПК Е 04 В 1/343, опубл. 1985. 2. Патент РБ Не 2530, МКП Е 04 В 7/02, опубл. 2005.Полезная модель относится к области строительства, в частности к крышам зданий и сооружений.Известная стропильная конструкция крыши включает наклонные элементы верхнего пояса, Шарнирно соединенные в коньковом узле 1. Раскосы нижнего пояса, Шарнирно соединены с наклонными элементами верхнего пояса, при этом концы наклонных элементов верхнего пояса и раскосов нижнего пояса закреплены в опорных узлах. Стяжка соединяет элементы верхнего пояса. Раскосы нижнего пояса соединены между собой посредством двухшарнирного звена, установленного с возможностью перемещения поподвеске, причем последняя снабжена упором, а нижние КОНЦЬ 1 подкосов соединены между собой посредством другого двухшарнирного звена, соединенного с подвеской съемно.Недостатком известной конструкции двускатной крыши является то, что при возведении таких крыш, а также при реконструкции нет возможности регулирования внутренних усилий в элементах стропильной системы.Наиболее близкой к заявляемой конструкции является сборная стропильная конструкция крыши, содержащая наклонные элементы верхнего пояса, шарнирно соединенные в коньковом узле и установленные под углом 30-40 к горизонтальной плоскости 2. Раскосы нижнего пояса, шарнирно соединены с наклонными элементами верхнего пояса на расстоянии 40 от середины пролета крыши, при этом наклонные элементы верхнего пояса и раскосы нижнего пояса закреплены в опорных узлах. Стяжка шарнирно соединяет наклонные элементы верхнего пояса и раскосы нижнего пояса.Недостатком известного решения является то, что в конструкции нет возможности регулирования внутренних усилий в элементах стропильной системы. Это приводит к нерациональному использованию материалов вследствие повышенного расхода в использовании материалов для обеспечения несушей способности конструкции.Задачей полезной модели является уменьшение материалоемкости конструкции при сохранении ее несушей способности за счет регулирования внутренних усилий в процессе строительства, а при реконструкции выполнять восстановление несущей способности системы в поврежденных местах.Стропильная конструкция крыши содержит наклонные элементы верхнего пояса, шарнирно соединенные в коньковом узле. Раскосы нижнего пояса, шарнирно соединены с наклонными элементами верхнего пояса, при этом концы наклонных элементов верхнего пояса и раскосов нижнего пояса закреплены в опорных узлах. Наклонные элементы верхнего пояса установлены под углом 30-40 к горизонтальной плоскости, а раскосы нижнего пояса соединены с наклонными элементами верхнего пояса на расстоянии 40 от середины пролета крыши. Также конструкция содержит стяжку, шарнирно соединенную с наклонными элементами верхнего пояса и раскосами нижнего пояса. В отличие от известной она снабжена как одной, так и несколькими затяжками, закрепленными одним концом к консольному вылету наклонного элемента верхнего пояса, а другим - к стене.Отличительными признаками заявляемой конструкции является наличие одной или нескольких затяжек и место их соединения.Полезная модель поясняется чертежом, на котором представлена схема конструкции стропильной крыши. Конструкция состоит из верхнего пояса с наклонными элементами 1,нижнего пояса из двух раскосов 2, конькового узла 3, опорных узлов 4, стяжки 5, затяжки 6.При монтаже стропильной конструкции крыши в первую очередь устанавливаются наклонные элементы 1 верхнего пояса. Для обеспечения их устойчивости они временно закрепляются при помощи монтажных приспособлений. В наклонных элементах 1 верхнего пояса заранее подготавливают гнезда для крепления раскосов 2. Выполняется крепление узлов, а именно конькового 3 и опорных узлов 4 крепления наклонных элементов 1 верхнего пояса. Затем устанавливаются раскосы 2 и крепятся с наклонными элементами 1 верхнего пояса. Далее монтируется стяжка 5. Затяжка 6 закрепляется одним концом к консольному вылету наклонного элемента 1 верхнего пояса, а другим - к стене. В результате этого стропильная конструкция крыши является устойчивой.При эксплуатации и реконструкции стропильной конструкции крыши затяжка 6 устраивается для восстановления несушей способности в местах ослабленных и поврежденных участков крыши.Использование заявленной полезной модели позволит уменьшить материалоемкость конструкции при сохранении ее несушей способности за счет регулирования внутренних усилий в процессе строительства. А при реконструкции - выполнять восстановление несушей способности системы лишь в ослабленных и поврежденных местах.Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
