Стропильная конструкция крыши

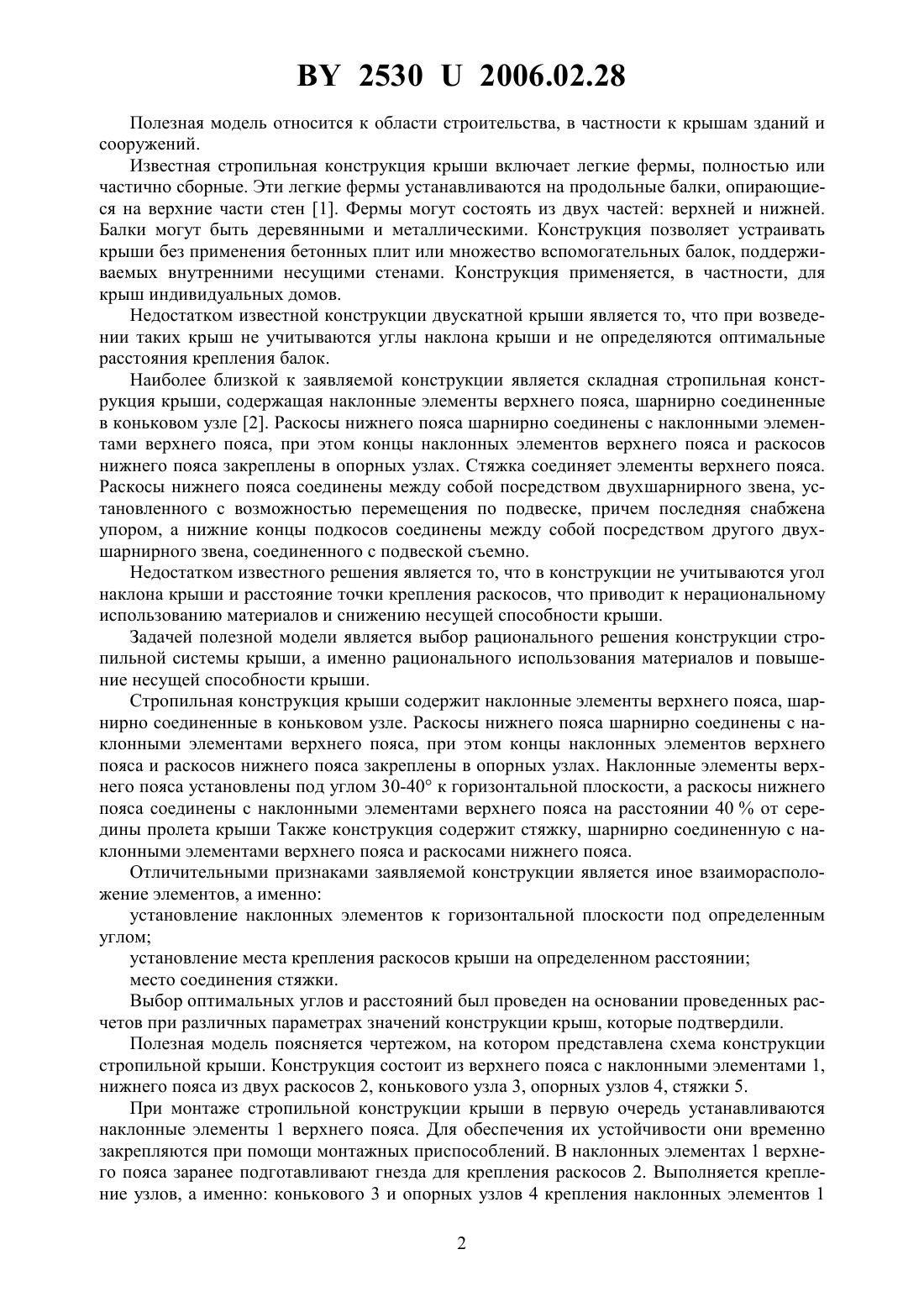

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Полоцкий государственный университет(72) Авторы Подсадник Екатерина Викторовна Хуртова Ирина Владимировна Рогозная Антонина Владимировна(73) Патентообладатель Учреждение образования Полоцкий государственный университет(57) Стропильная конструкция крыши, содержащая наклонные элементы верхнего пояса,шарнирно соединенные в коньковом узле, раскосы нижнего пояса, шарнирно соединенные с наклонными элементами верхнего пояса, при этом концы наклонных элементов верхнего пояса и раскосов нижнего пояса закреплены в опорных узлах, и стяжку, отличающаяся тем, что наклонные элементы верхнего пояса установлены под углом 30-40 к горизонтальной плоскости, раскосы нижнего пояса соединены с наклонными элементами верхнего пояса на расстоянии 40 от середины пролета крыши, а стяжка шарнирно соединена с наклонными элементами верхнего пояса и раскосами нижнего пояса. 25302006.02.28 Полезная модель относится к области строительства, в частности к крышам зданий и сооружений. Известная стропильная конструкция крыши включает легкие фермы, полностью или частично сборные. Эти легкие фермы устанавливаются на продольные балки, опирающиеся на верхние части стен 1. Фермы могут состоять из двух частей верхней и нижней. Балки могут быть деревянными и металлическими. Конструкция позволяет устраивать крыши без применения бетонных плит или множество вспомогательных балок, поддерживаемых внутренними несущими стенами. Конструкция применяется, в частности, для крыш индивидуальных домов. Недостатком известной конструкции двускатной крыши является то, что при возведении таких крыш не учитываются углы наклона крыши и не определяются оптимальные расстояния крепления балок. Наиболее близкой к заявляемой конструкции является складная стропильная конструкция крыши, содержащая наклонные элементы верхнего пояса, шарнирно соединенные в коньковом узле 2. Раскосы нижнего пояса шарнирно соединены с наклонными элементами верхнего пояса, при этом концы наклонных элементов верхнего пояса и раскосов нижнего пояса закреплены в опорных узлах. Стяжка соединяет элементы верхнего пояса. Раскосы нижнего пояса соединены между собой посредством двухшарнирного звена, установленного с возможностью перемещения по подвеске, причем последняя снабжена упором, а нижние концы подкосов соединены между собой посредством другого двухшарнирного звена, соединенного с подвеской съемно. Недостатком известного решения является то, что в конструкции не учитываются угол наклона крыши и расстояние точки крепления раскосов, что приводит к нерациональному использованию материалов и снижению несущей способности крыши. Задачей полезной модели является выбор рационального решения конструкции стропильной системы крыши, а именно рационального использования материалов и повышение несущей способности крыши. Стропильная конструкция крыши содержит наклонные элементы верхнего пояса, шарнирно соединенные в коньковом узле. Раскосы нижнего пояса шарнирно соединены с наклонными элементами верхнего пояса, при этом концы наклонных элементов верхнего пояса и раскосов нижнего пояса закреплены в опорных узлах. Наклонные элементы верхнего пояса установлены под углом 30-40 к горизонтальной плоскости, а раскосы нижнего пояса соединены с наклонными элементами верхнего пояса на расстоянии 40 от середины пролета крыши Также конструкция содержит стяжку, шарнирно соединенную с наклонными элементами верхнего пояса и раскосами нижнего пояса. Отличительными признаками заявляемой конструкции является иное взаиморасположение элементов, а именно установление наклонных элементов к горизонтальной плоскости под определенным углом установление места крепления раскосов крыши на определенном расстоянии место соединения стяжки. Выбор оптимальных углов и расстояний был проведен на основании проведенных расчетов при различных параметрах значений конструкции крыш, которые подтвердили. Полезная модель поясняется чертежом, на котором представлена схема конструкции стропильной крыши. Конструкция состоит из верхнего пояса с наклонными элементами 1,нижнего пояса из двух раскосов 2, конькового узла 3, опорных узлов 4, стяжки 5. При монтаже стропильной конструкции крыши в первую очередь устанавливаются наклонные элементы 1 верхнего пояса. Для обеспечения их устойчивости они временно закрепляются при помощи монтажных приспособлений. В наклонных элементах 1 верхнего пояса заранее подготавливают гнезда для крепления раскосов 2. Выполняется крепление узлов, а именно конькового 3 и опорных узлов 4 крепления наклонных элементов 1 2 25302006.02.28 верхнего пояса. Затем устанавливаются раскосы 2 и крепятся с наклонными элементами 1 верхнего пояса. Далее монтируется стяжка 5. В результате этого стропильная конструкция крыши является устойчивой. Использование заявленной полезной модели позволит увеличить несущую способность стропильной конструкции крыши, снизить материалоемкость конструкции и следовательно стоимость. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
