Устройство для подачи приточного воздуха в помещение

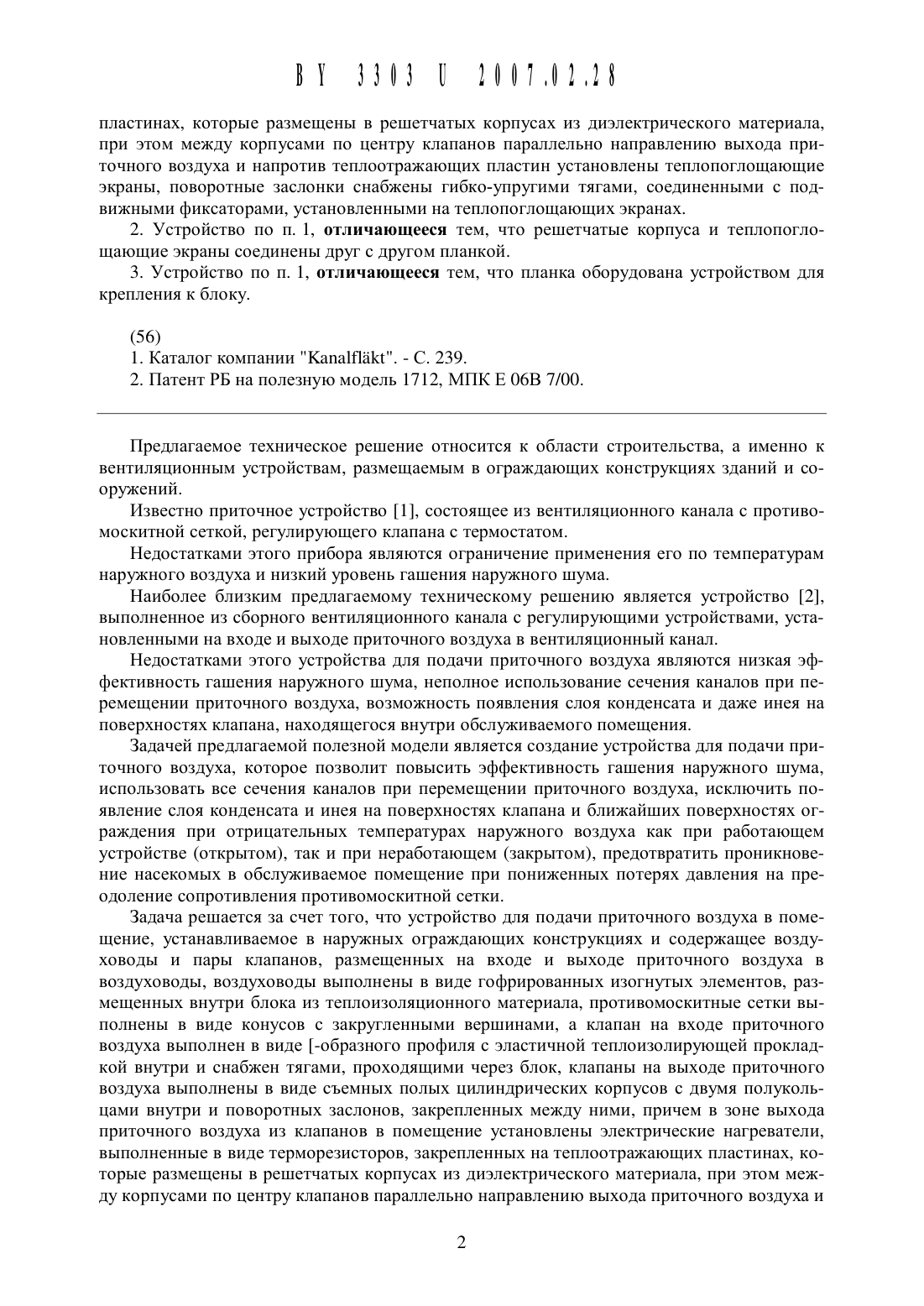

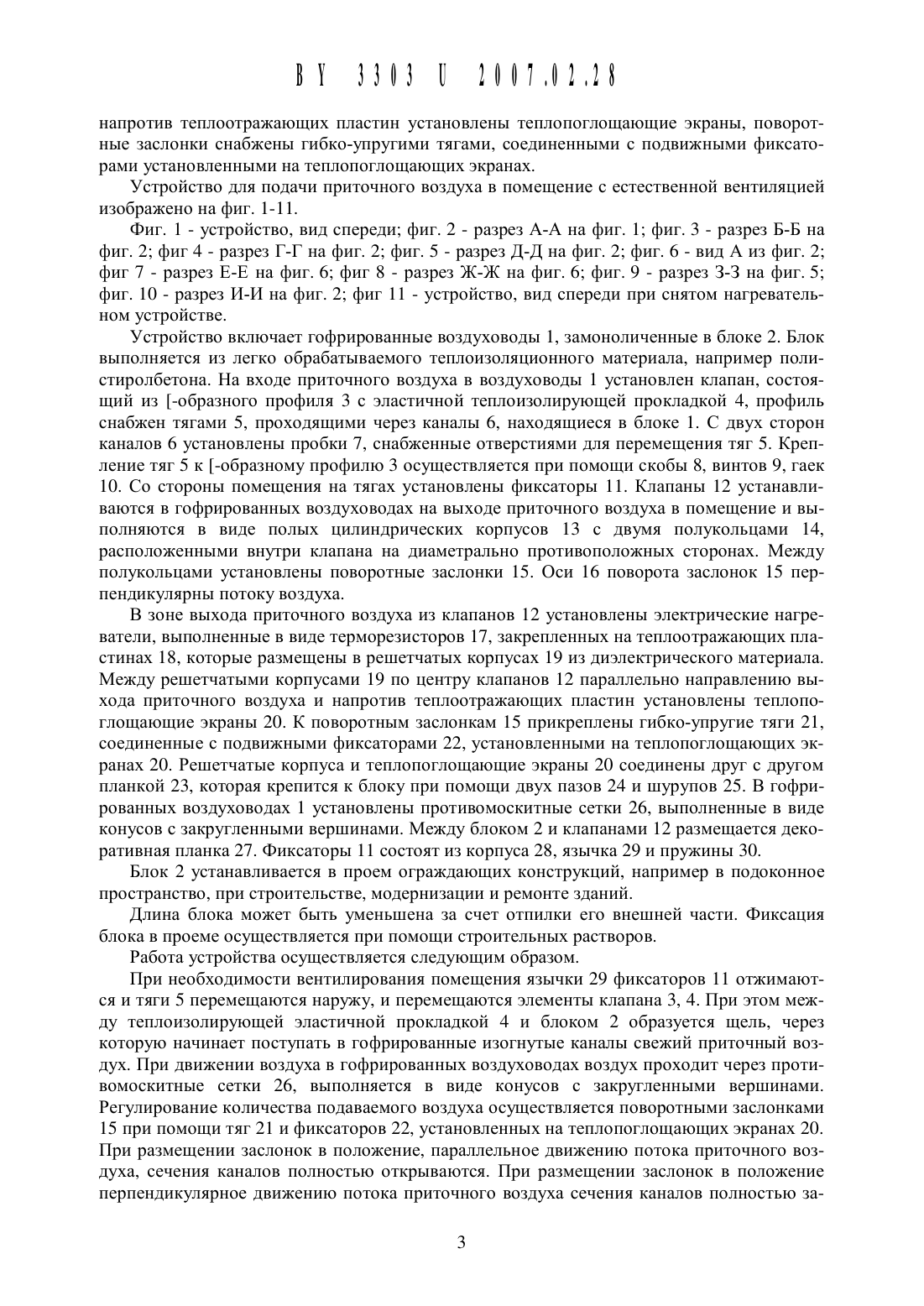

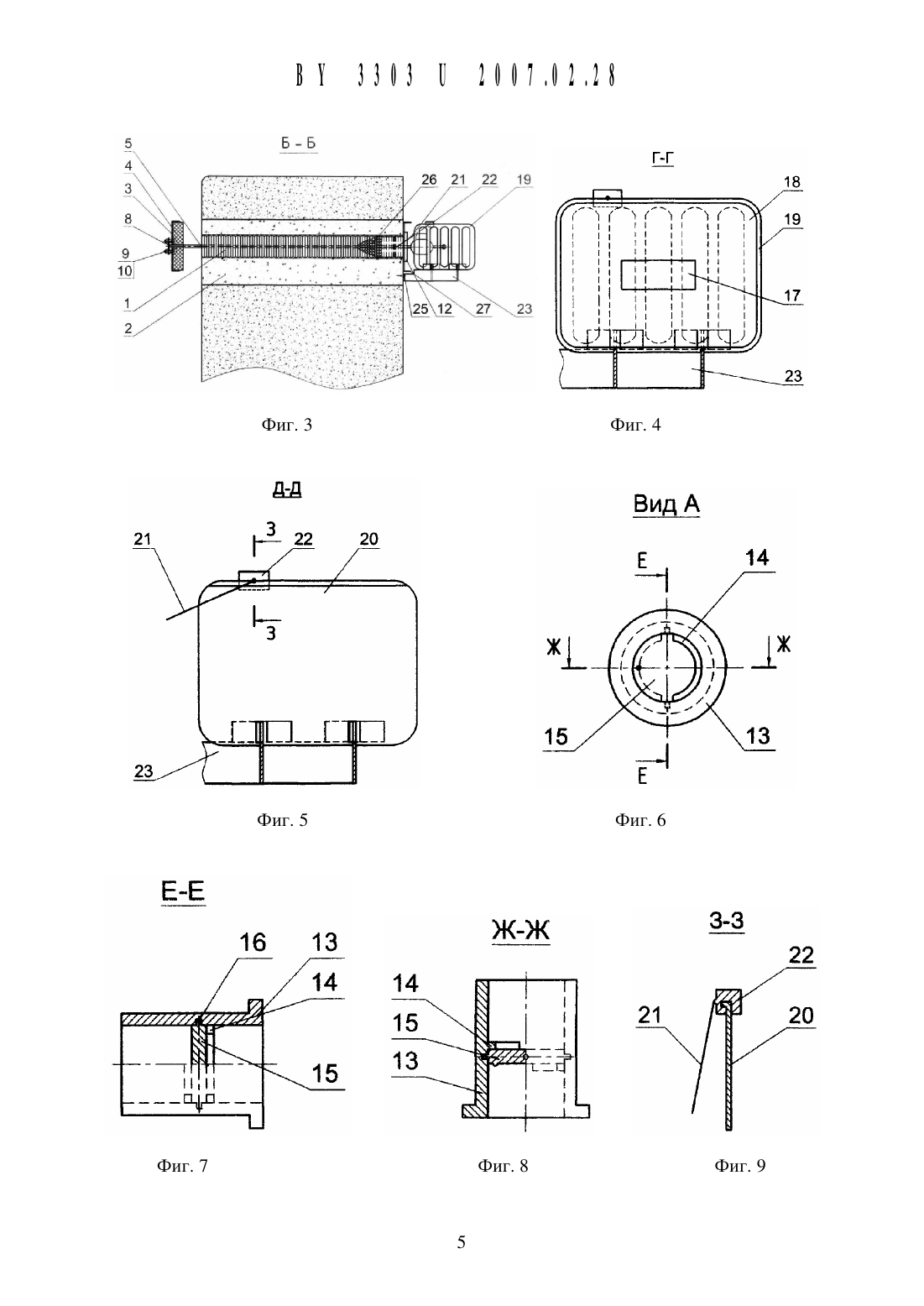

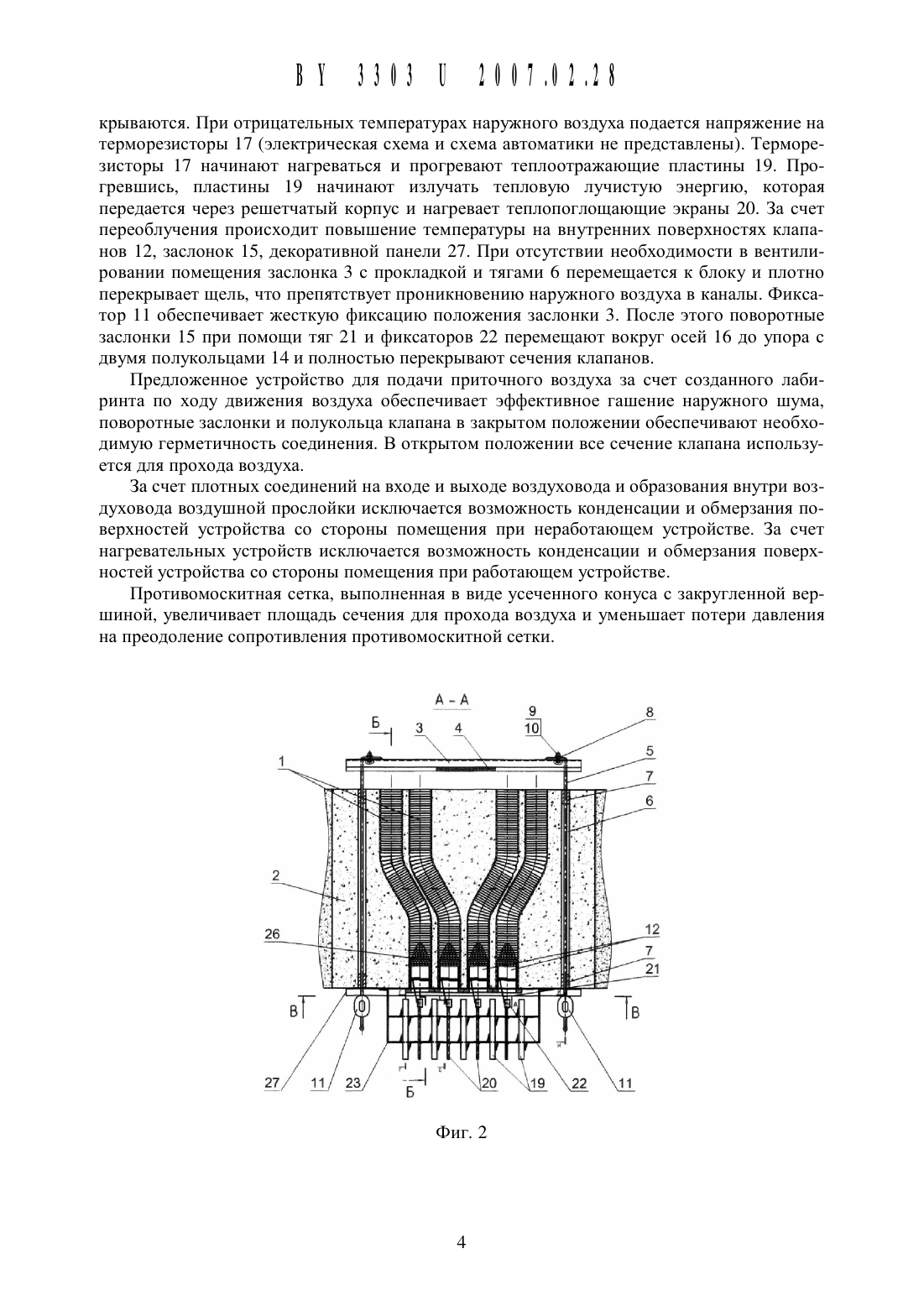

/ пластинах, которые размещены в решетчатых корпусах из диэлектрического материала,при этом между корпусами по центру клапанов параллельно направлению выхода приточного воздуха и напротив теплоотражающих пластин установлены теплопоглощающие экраны, поворотные заслонки снабжены гибко-упругими тягами, соединенными с подвижными фиксаторами, установленными на теплопоглощающих экранах.2. Устройство по п. 1, отличающееся тем, что решетчатые корпуса и теплопоглощающие экраны соединены друг с другом планкой.3. Устройство по п. 1, отличающееся тем, что планка оборудована устройством для крепления к блоку.(56) 1. Каталог компании КапаШкг. - С. 239. 2. Патент РБ на полезную модель 1712, МПК Е О 6 В 7/00.Предлагаемое техническое решение относится к области строительства, а именно к вентиляционным устройствам, размещаемым в ограждающих конструкциях зданий и сооружений.Известно приточное устройство 1, состоящее из вентиляционного канала с противомоскитной сеткой, регулирующего клапана с термостатом.Недостатками этого прибора являются ограничение применения его по температурам наружного воздуха и низкий уровень гашения наружного шума.Наиболее близким предлагаемому техническому решению является устройство 2,выполненное из сборного вентиляционного канала с регулирующими устройствами, установленными на входе и выходе приточного воздуха в вентиляционный канал.Недостатками этого устройства для подачи приточного воздуха являются низкая эффективность гашения наружного шума, неполное использование сечения каналов при перемещении приточного воздуха, возможность появления слоя конденсата и даже инея на поверхностях клапана, находящегося внутри обслуживаемого помещения.Задачей предлагаемой полезной модели является создание устройства для подачи приточного воздуха, которое позволит повысить эффективность гашения наружного шума,использовать все сечения каналов при перемещении приточного воздуха, исключить появление слоя конденсата и инея на поверхностях клапана и ближайших поверхностях ограждения при отрицательных температурах наружного воздуха как при работающем устройстве (открытом), так и при неработающем (закрытом), предотвратить проникновение насекомых в обслуживаемое помещение при пониженных потерях давления на преодоление сопротивления противомоскитной сетки.Задача решается за счет того, что устройство для подачи приточного воздуха в помещение, устанавливаемое в наружных ограждающих конструкциях и содержащее воздуховоды и пары клапанов, размещенных на входе и выходе приточного воздуха в воздуховоды, воздуховоды выполнены в виде гофрированных изогнутых элементов, размещенных внутри блока из теплоизоляционного материала, противомоскитные сетки вь 1 полнены в виде конусов с закругленными вершинами, а клапан на входе приточного воздуха выполнен в виде -образного профиля с эластичной теплоизолирующей прокладкой внутри и снабжен тягами, проходящими через блок, клапаны на выходе приточного воздуха выполнены в виде съемных полых цилиндрических корпусов с двумя полукольцами внутри и поворотных заслонов, закрепленных между ними, причем в зоне выхода приточного воздуха из клапанов в помещение установлены электрические нагреватели,выполненные в виде терморезисторов, закрепленных на теплоотражающих пластинах, которые размещены в решетчатых корпусах из диэлектрического материала, при этом между корпусами по центру клапанов параллельно направлению выхода приточного воздуха инапротив теплоотражающих пластин установлены теплопоглощающие экраны, поворотные заслонки снабжены гибко-упругими тягами, соединенными с подвижными фиксаторами установленными на теплопоглощающих экранах.Устройство для подачи приточного воздуха в помещение с естественной вентиляцией изображено на фиг. 1-11.Фиг. 1 - устройство, вид спереди фиг. 2 - разрез А-А на фиг. 1 фиг. 3 - разрез Б-Б на фиг. 2 фиг 4 - разрез Г-Г на фиг. 2 фиг. 5 - разрез Д-Д на фиг. 2 фиг. 6 - вид А из фиг. 2 фиг 7 - разрез Е-Е на фиг. 6 фиг 8 - разрез Ж-Ж на фиг. 6 фиг. 9 - разрез 3-3 на фиг. 5 фиг. 10 - разрез И-И на фиг. 2 фиг 11 - устройство, вид спереди при снятом нагревательном устройстве.Устройство включает гофрированные воздуховоды 1, замоноличеннь 1 е в блоке 2. Блок выполняется из легко обрабатываемого теплоизоляционного материала, например полистиролбетона. На входе приточного воздуха в воздуховоды 1 установлен клапан, состоящий из -образного профиля 3 с эластичной теплоизолирующей прокладкой 4, профиль снабжен тягами 5, проходящими через каналы 6, находящиеся в блоке 1. С двух сторон каналов 6 установлены пробки 7, снабженные отверстиями для перемещения тяг 5. Крепление тяг 5 к -образному профилю 3 осуществляется при помощи скобы 8, винтов 9, гаек 10. Со стороны помещения на тягах установлены фиксаторы 11. Клапаны 12 устанавливаются в гофрированных воздуховодах на выходе приточного воздуха в помещение и вь 1 полняются в виде полых цилиндрических корпусов 13 с двумя полукольцами 14,расположенными внутри клапана на диаметрально противоположных сторонах. Между полукольцами установлены поворотные заслонки 15. Оси 16 поворота заслонок 15 перпендикулярны потоку воздуха.В зоне выхода приточного воздуха из клапанов 12 установлены электрические нагреватели, выполненные в виде терморезисторов 17, закрепленных на теплоотражающих пластинах 18, которые размещены в рещетчатых корпусах 19 из диэлектрического материала. Между решетчатыми корпусами 19 по центру клапанов 12 параллельно направлению вь 1 хода приточного воздуха и напротив теплоотражающих пластин установлены теплопоглощающие экраны 20. К поворотным заслонкам 15 прикреплены гибко-упругие тяги 21,соединенные с подвижными фиксаторами 22, установленными на теплопоглощающих экранах 20. Решетчатые корпуса и теплопоглощающие экраны 20 соединены друг с другом планкой 23, которая крепится к блоку при помощи двух пазов 24 и Шурупов 25. В гофрированных воздуховодах 1 установлены противомоскитные сетки 26, выполненные в виде конусов с закругленными верщинами. Между блоком 2 и клапанами 12 размещается декоративная планка 27. Фиксаторы 11 состоят из корпуса 28, язычка 29 и пружины 30.Длина блока может быть уменьшена за счет отпилки его внещней части. Фиксация блока в проеме осуществляется при помощи строительных растворов.Работа устройства осуществляется следующим образом.При необходимости вентилирования помещения язычки 29 фиксаторов 11 отжимаются и тяги 5 перемещаются наружу, и перемещаются элементы клапана 3, 4. При этом между теплоизолирующей эластичной прокладкой 4 и блоком 2 образуется щель, через которую начинает поступать в гофрированные изогнутые каналы свежий приточный воздух. При движении воздуха в гофрированных воздуховодах воздух проходит через противомоскитные сетки 26, выполняется в виде конусов с закругленными верщинами. Регулирование количества подаваемого воздуха осуществляется поворотными заслонками 15 при помощи тяг 21 и фиксаторов 22, установленных на теплопоглощающих экранах 20. При размещении заслонок в положение, параллельное движению потока приточного воздуха, сечения каналов полностью открываются. При размещении заслонок в положение перпендикулярное движению потока приточного воздуха сечения каналов полностью за 3333333 2337.32.23крываются. При отрицательных температурах наружного воздуха подается напряжение на терморезисторы 17 (электрическая схема И схема автоматики не представлены). Терморезисторь 1 17 начинают нагреваться И прогревают теплоотражающие пластины 19. Прогревшись, пластины 19 начинают излучать тепловую лучистую энергию, которая передается через решетчатый корпус и нагревает теплопоглощающие экраны 20. За счет переоблучения происходит повышение температуры на внутренних поверхностях клапанов 12, заслонок 15, декоративной панели 27. При отсутствии необходимости в вентилировании помещения заслонка 3 с прокладкой и тягами 6 перемещается к блоку и плотно перекрывает щель, что препятствует проникновению наружного воздуха в каналы. Фиксатор 11 обеспечивает жесткую фиксацию положения заслонки 3. После этого поворотные заслонки 15 при помощи тяг 21 и фиксаторов 22 перемещают вокруг осей 16 до упора с двумя полукольцами 14 и полностью перекрывают сечения клапанов.Предложенное устройство для подачи приточного воздуха за счет созданного лабиринта по ходу движения воздуха обеспечивает эффективное гашение наружного шума,поворотные заслонки и полукольца клапана в закрытом положении обеспечивают необходимую герметичность соединения. В открытом положении все сечение клапана используется для прохода воздуха.За счет плотных соединений на входе и выходе воздуховода и образования внутри воздуховода воздушной прослойки исключается возможность конденсации и обмерзания поверхностей устройства со стороны помещения при неработающем устройстве. За счет нагревательных устройств исключается возможность конденсации и обмерзания поверхностей устройства со стороны помещения при работающем устройстве.Противомоскитная сетка, выполненная в виде усеченного конуса с закругленной вершиной, увеличивает площадь сечения для прохода воздуха и уменьшает потери давления на преодоление сопротивления противомоскитной сетки.
