Кровать сборно-разборная

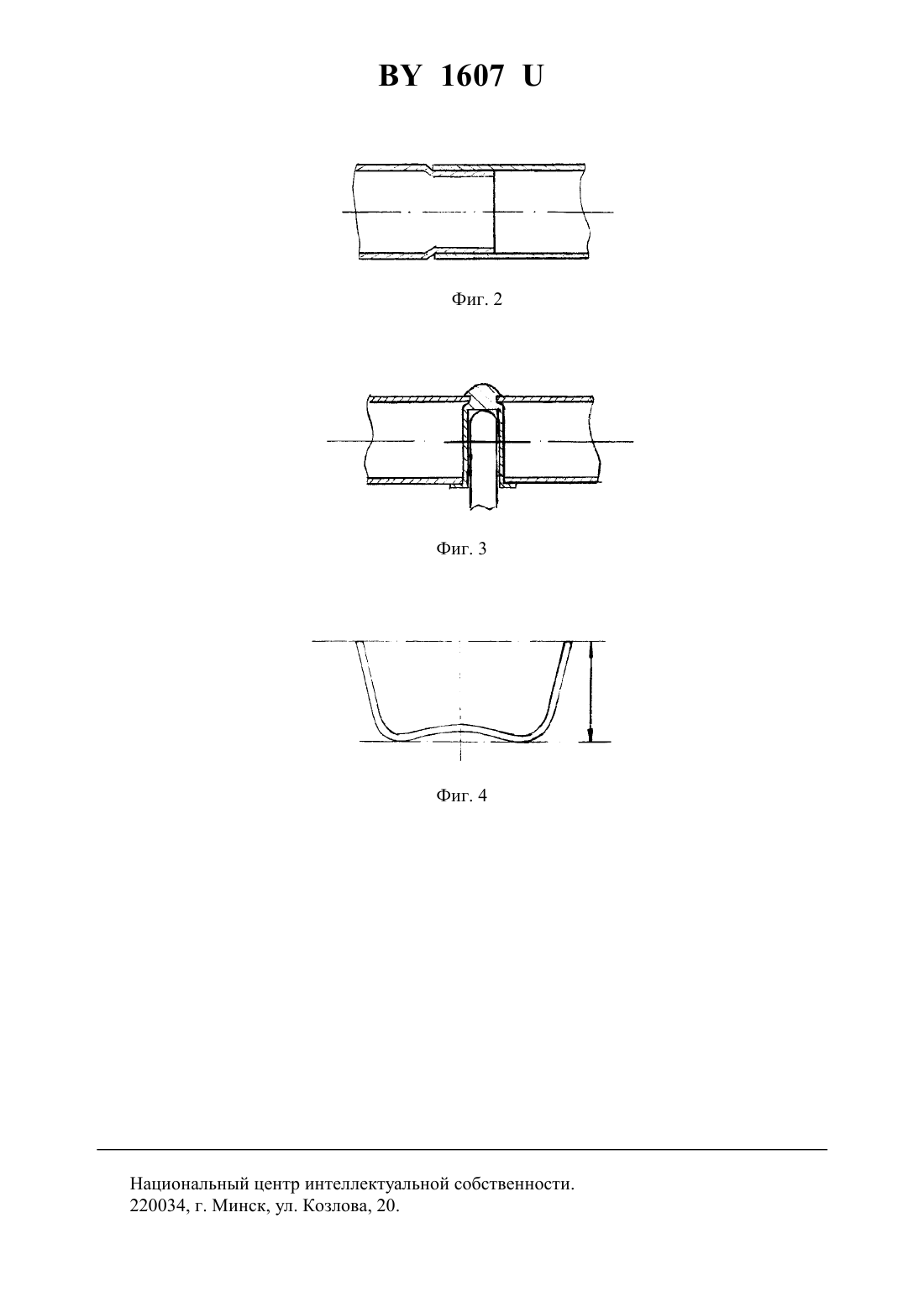

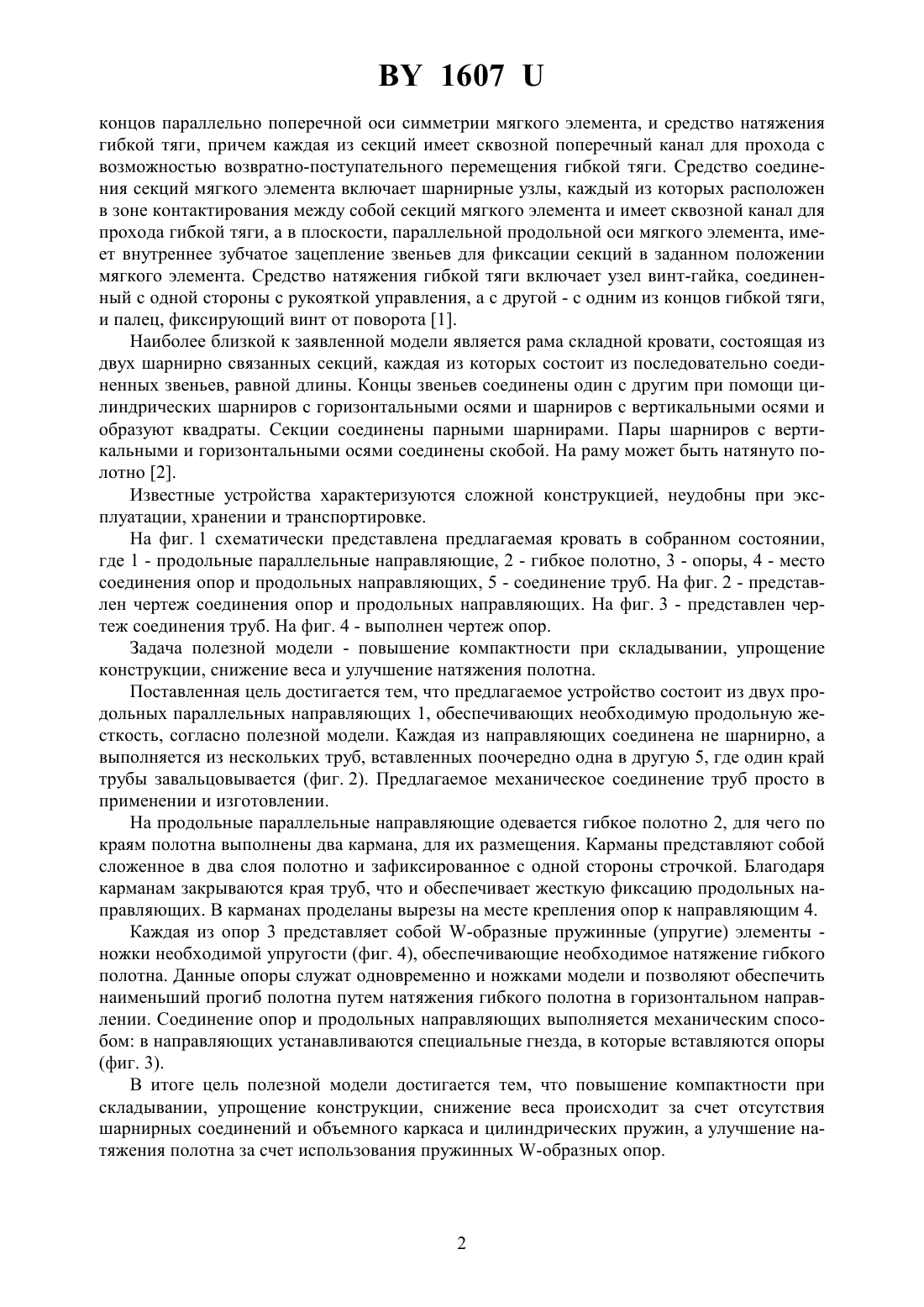

(71) Заявитель Суздалев Анатолий Станиславович(72) Автор Суздалев Анатолий Станиславович(73) Патентообладатель Суздалев Анатолий Станиславович(57) Кровать сборно-разборная, состоящая из двух продольных параллельных направляющих, связанных с гибким полотном и тремя опорами, отличающаяся тем, что две продольные параллельные направляющие выполнены из нескольких трубок, вставленных поочередно одна в другую, на которые одето гибкое полотно, для чего по краям полотна выполнены два кармана, закрывающие края труб, в которых проделаны вырезы на месте крепления к направляющим опор, представляющих собой -образные пружинные упругие элементы - ножки необходимой упругости, обеспечивающие необходимое натяжение гибкого полотна. Полезная модель относится к мебели, в частности к разборным предметам мебели. Известна трансформируемая мебель, содержащая основание, смонтированный на основании мягкий элемент, состоящий из соединенных между собой секций, средство соединения секций мягкого элемента, включающее по меньшей мере две гибкие тяги,каждая из которых расположена вдоль продольной оси мягкого элемента на одном из его 1607 концов параллельно поперечной оси симметрии мягкого элемента, и средство натяжения гибкой тяги, причем каждая из секций имеет сквозной поперечный канал для прохода с возможностью возвратно-поступательного перемещения гибкой тяги. Средство соединения секций мягкого элемента включает шарнирные узлы, каждый из которых расположен в зоне контактирования между собой секций мягкого элемента и имеет сквозной канал для прохода гибкой тяги, а в плоскости, параллельной продольной оси мягкого элемента, имеет внутреннее зубчатое зацепление звеньев для фиксации секций в заданном положении мягкого элемента. Средство натяжения гибкой тяги включает узел винт-гайка, соединенный с одной стороны с рукояткой управления, а с другой - с одним из концов гибкой тяги,и палец, фиксирующий винт от поворота 1. Наиболее близкой к заявленной модели является рама складной кровати, состоящая из двух шарнирно связанных секций, каждая из которых состоит из последовательно соединенных звеньев, равной длины. Концы звеньев соединены один с другим при помощи цилиндрических шарниров с горизонтальными осями и шарниров с вертикальными осями и образуют квадраты. Секции соединены парными шарнирами. Пары шарниров с вертикальными и горизонтальными осями соединены скобой. На раму может быть натянуто полотно 2. Известные устройства характеризуются сложной конструкцией, неудобны при эксплуатации, хранении и транспортировке. На фиг. 1 схематически представлена предлагаемая кровать в собранном состоянии,где 1 - продольные параллельные направляющие, 2 - гибкое полотно, 3 - опоры, 4 - место соединения опор и продольных направляющих, 5 - соединение труб. На фиг. 2 - представлен чертеж соединения опор и продольных направляющих. На фиг. 3 - представлен чертеж соединения труб. На фиг. 4 - выполнен чертеж опор. Задача полезной модели - повышение компактности при складывании, упрощение конструкции, снижение веса и улучшение натяжения полотна. Поставленная цель достигается тем, что предлагаемое устройство состоит из двух продольных параллельных направляющих 1, обеспечивающих необходимую продольную жесткость, согласно полезной модели. Каждая из направляющих соединена не шарнирно, а выполняется из нескольких труб, вставленных поочередно одна в другую 5, где один край трубы завальцовывается (фиг. 2). Предлагаемое механическое соединение труб просто в применении и изготовлении. На продольные параллельные направляющие одевается гибкое полотно 2, для чего по краям полотна выполнены два кармана, для их размещения. Карманы представляют собой сложенное в два слоя полотно и зафиксированное с одной стороны строчкой. Благодаря карманам закрываются края труб, что и обеспечивает жесткую фиксацию продольных направляющих. В карманах проделаны вырезы на месте крепления опор к направляющим 4. Каждая из опор 3 представляет собой -образные пружинные (упругие) элементы ножки необходимой упругости (фиг. 4), обеспечивающие необходимое натяжение гибкого полотна. Данные опоры служат одновременно и ножками модели и позволяют обеспечить наименьший прогиб полотна путем натяжения гибкого полотна в горизонтальном направлении. Соединение опор и продольных направляющих выполняется механическим способом в направляющих устанавливаются специальные гнезда, в которые вставляются опоры(фиг. 3). В итоге цель полезной модели достигается тем, что повышение компактности при складывании, упрощение конструкции, снижение веса происходит за счет отсутствия шарнирных соединений и объемного каркаса и цилиндрических пружин, а улучшение натяжения полотна за счет использования пружинных -образных опор. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
