Жидкостно-масляный радиатор

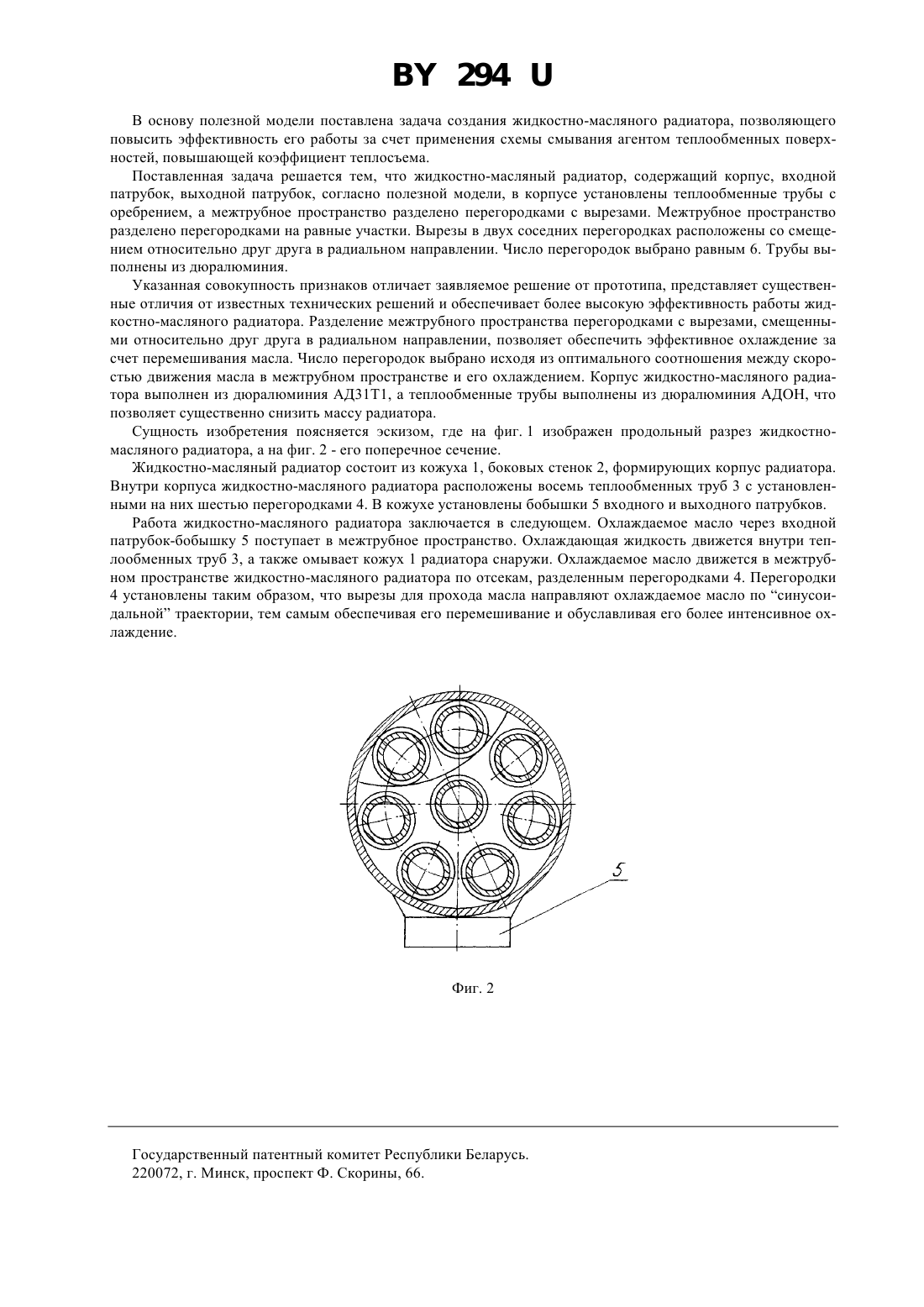

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(73) Патентообладатель Лупша Юрий Владимирович, Косенко Тамара Дмитриевна(57) 1. Жидкостно-масляный радиатор, содержащий корпус, входной и выходной патрубки, отличающийся тем, что в корпусе расположены теплообменные трубы, снабженные оребрением, а межтрубное пространство разделено перегородками с вырезами. 2. Жидкостно-масляный радиатор по п. 1, отличающийся тем, что межтрубное пространство разделено перегородками на равные участки. 3. Жидкостно-масляный радиатор по п. 1, 2, отличающийся тем, что вырезы в двух соседних перегородках расположены со смещением относительно друг друга в радиальном направлении. 4. Жидкостно-масляный радиатор по п. 1-3, отличающийся тем, что число перегородок выбрано равным 6. Полезная модель относится к области машиностроения, а именно к конструкциям жидкостно-масляных радиаторов. Известен радиатор жидкостно-масляный 1, принятый за прототип, содержащий корпус, входной патрубок, выходной патрубок, причем в корпусе, имеющем форму цилиндра, выполнено центральное отверстие с двенадцатизаходной резьбой (см. приложение). Недостатком прототипа является недостаточная эффективность его работы за счет низкого коэффициента теплосъема. 294 В основу полезной модели поставлена задача создания жидкостно-масляного радиатора, позволяющего повысить эффективность его работы за счет применения схемы смывания агентом теплообменных поверхностей, повышающей коэффициент теплосъема. Поставленная задача решается тем, что жидкостно-масляный радиатор, содержащий корпус, входной патрубок, выходной патрубок, согласно полезной модели, в корпусе установлены теплообменные трубы с оребрением, а межтрубное пространство разделено перегородками с вырезами. Межтрубное пространство разделено перегородками на равные участки. Вырезы в двух соседних перегородках расположены со смещением относительно друг друга в радиальном направлении. Число перегородок выбрано равным 6. Трубы выполнены из дюралюминия. Указанная совокупность признаков отличает заявляемое решение от прототипа, представляет существенные отличия от известных технических решений и обеспечивает более высокую эффективность работы жидкостно-масляного радиатора. Разделение межтрубного пространства перегородками с вырезами, смещенными относительно друг друга в радиальном направлении, позволяет обеспечить эффективное охлаждение за счет перемешивания масла. Число перегородок выбрано исходя из оптимального соотношения между скоростью движения масла в межтрубном пространстве и его охлаждением. Корпус жидкостно-масляного радиатора выполнен из дюралюминия АД 31 Т 1, а теплообменные трубы выполнены из дюралюминия АДОН, что позволяет существенно снизить массу радиатора. Сущность изобретения поясняется эскизом, где на фиг. 1 изображен продольный разрез жидкостномасляного радиатора, а на фиг. 2 - его поперечное сечение. Жидкостно-масляный радиатор состоит из кожуха 1, боковых стенок 2, формирующих корпус радиатора. Внутри корпуса жидкостно-масляного радиатора расположены восемь теплообменных труб 3 с установленными на них шестью перегородками 4. В кожухе установлены бобышки 5 входного и выходного патрубков. Работа жидкостно-масляного радиатора заключается в следующем. Охлаждаемое масло через входной патрубок-бобышку 5 поступает в межтрубное пространство. Охлаждающая жидкость движется внутри теплообменных труб 3, а также омывает кожух 1 радиатора снаружи. Охлаждаемое масло движется в межтрубном пространстве жидкостно-масляного радиатора по отсекам, разделенным перегородками 4. Перегородки 4 установлены таким образом, что вырезы для прохода масла направляют охлаждаемое масло по синусоидальной траектории, тем самым обеспечивая его перемешивание и обуславливая его более интенсивное охлаждение. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
