Устройство для перекопки почвы

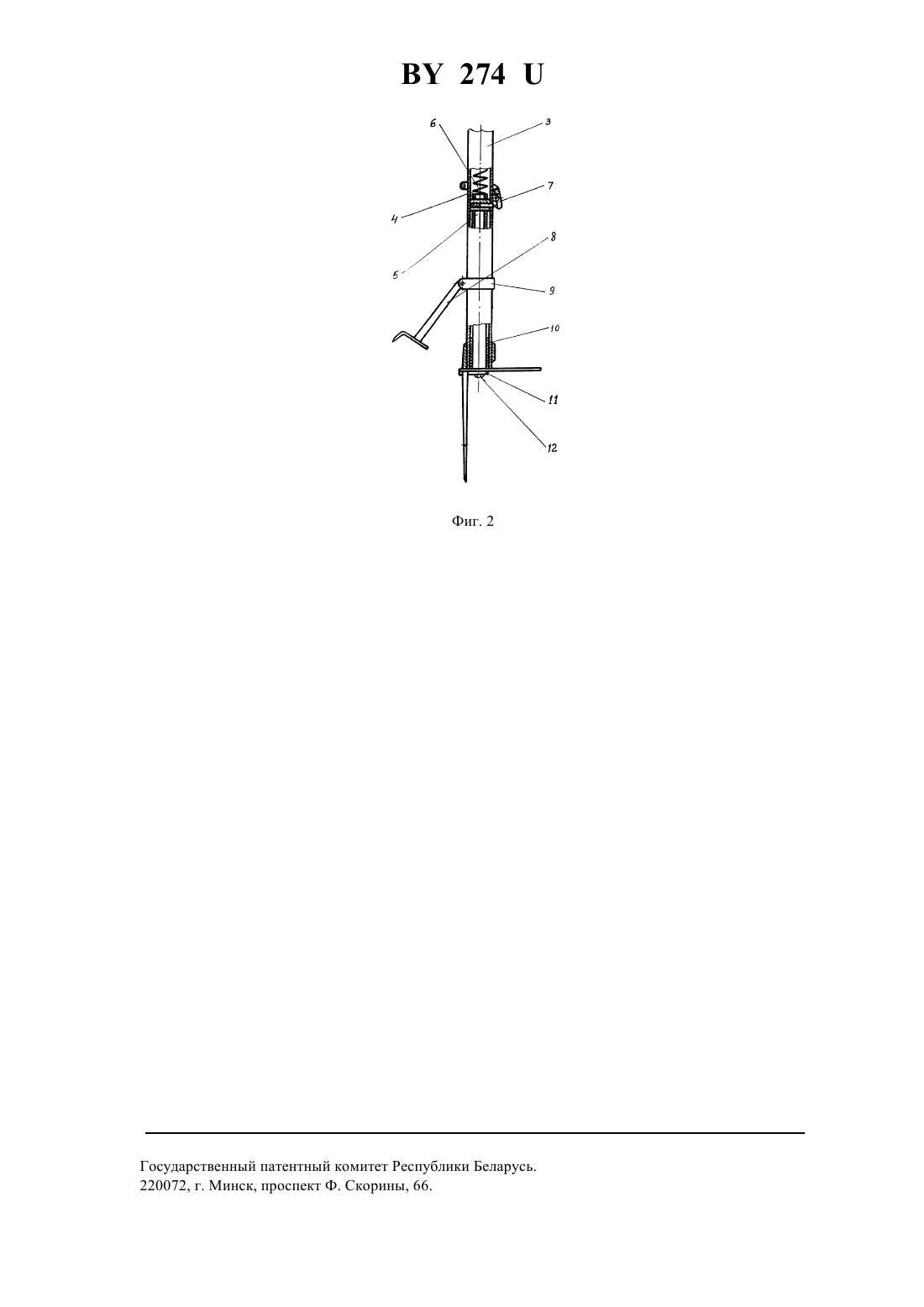

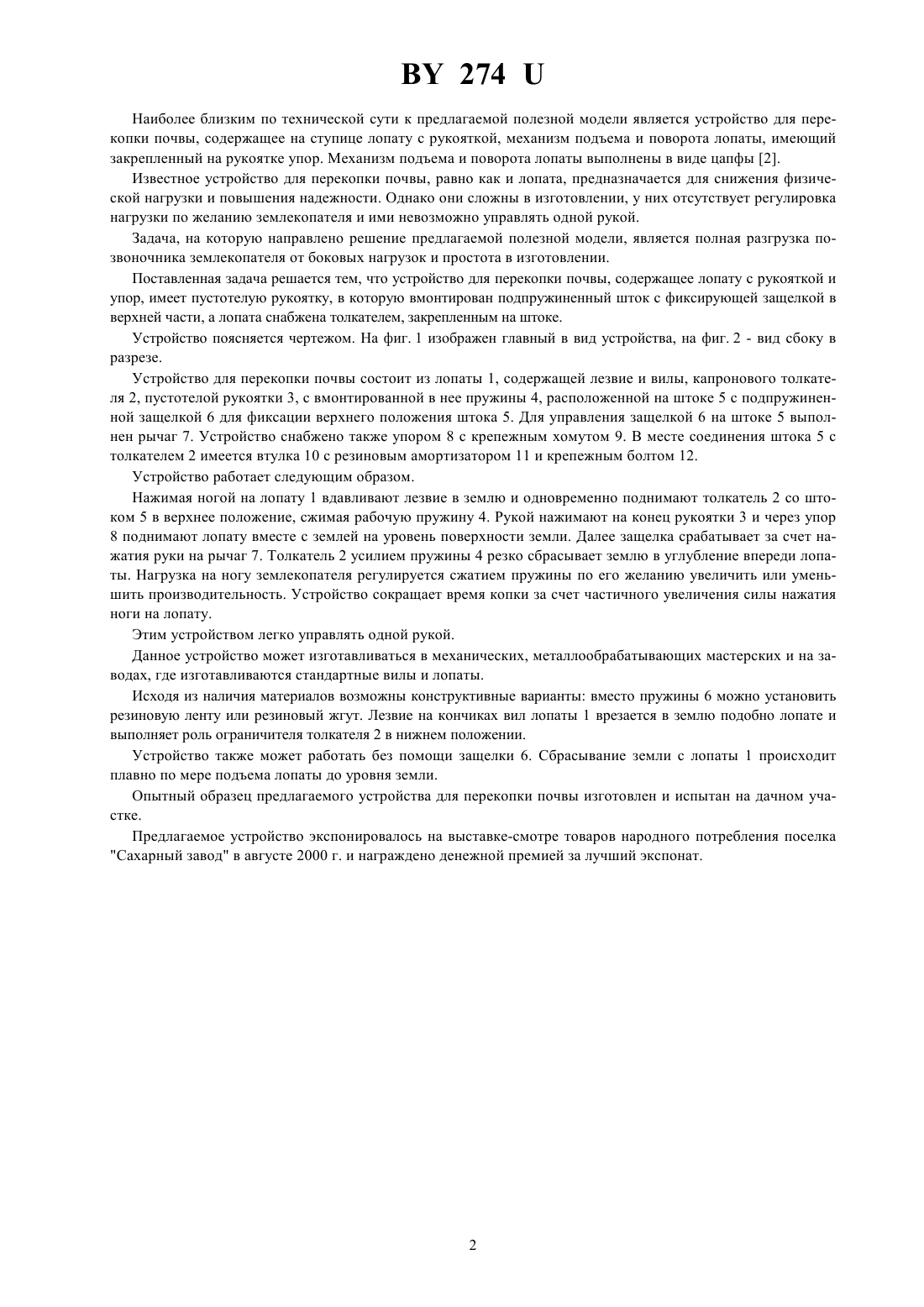

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ УСТРОЙСТВО ДЛЯ ПЕРЕКОПКИ ПОЧВЫ(73) Патентообладатель Пигарев Егор Николаевич(57) Устройство для перекопки почвы, содержащее рукоятку, лопату и упор, отличающееся тем, что рукоятка выполнена пустотелой с вмонтированным в нее подпружиненным штоком, оснащенным фиксирующей защелкой и снабженным толкателем. Фиг. 1 Полезная модель относится к производству товаров народного потребления и может быть использована на дачных и приусадебных участках. Известна лопата, разработанная научно-производственным объединением Армсельхозмеханизация, оснащенная телескопической тягой с упором, шарнирно связанным с черенком лопаты 1. 274 Наиболее близким по технической сути к предлагаемой полезной модели является устройство для перекопки почвы, содержащее на ступице лопату с рукояткой, механизм подъема и поворота лопаты, имеющий закрепленный на рукоятке упор. Механизм подъема и поворота лопаты выполнены в виде цапфы 2. Известное устройство для перекопки почвы, равно как и лопата, предназначается для снижения физической нагрузки и повышения надежности. Однако они сложны в изготовлении, у них отсутствует регулировка нагрузки по желанию землекопателя и ими невозможно управлять одной рукой. Задача, на которую направлено решение предлагаемой полезной модели, является полная разгрузка позвоночника землекопателя от боковых нагрузок и простота в изготовлении. Поставленная задача решается тем, что устройство для перекопки почвы, содержащее лопату с рукояткой и упор, имеет пустотелую рукоятку, в которую вмонтирован подпружиненный шток с фиксирующей защелкой в верхней части, а лопата снабжена толкателем, закрепленным на штоке. Устройство поясняется чертежом. На фиг. 1 изображен главный в вид устройства, на фиг. 2 - вид сбоку в разрезе. Устройство для перекопки почвы состоит из лопаты 1, содержащей лезвие и вилы, капронового толкателя 2, пустотелой рукоятки 3, с вмонтированной в нее пружины 4, расположенной на штоке 5 с подпружиненной защелкой 6 для фиксации верхнего положения штока 5. Для управления защелкой 6 на штоке 5 выполнен рычаг 7. Устройство снабжено также упором 8 с крепежным хомутом 9. В месте соединения штока 5 с толкателем 2 имеется втулка 10 с резиновым амортизатором 11 и крепежным болтом 12. Устройство работает следующим образом. Нажимая ногой на лопату 1 вдавливают лезвие в землю и одновременно поднимают толкатель 2 со штоком 5 в верхнее положение, сжимая рабочую пружину 4. Рукой нажимают на конец рукоятки 3 и через упор 8 поднимают лопату вместе с землей на уровень поверхности земли. Далее защелка срабатывает за счет нажатия руки на рычаг 7. Толкатель 2 усилием пружины 4 резко сбрасывает землю в углубление впереди лопаты. Нагрузка на ногу землекопателя регулируется сжатием пружины по его желанию увеличить или уменьшить производительность. Устройство сокращает время копки за счет частичного увеличения силы нажатия ноги на лопату. Этим устройством легко управлять одной рукой. Данное устройство может изготавливаться в механических, металлообрабатывающих мастерских и на заводах, где изготавливаются стандартные вилы и лопаты. Исходя из наличия материалов возможны конструктивные варианты вместо пружины 6 можно установить резиновую ленту или резиновый жгут. Лезвие на кончиках вил лопаты 1 врезается в землю подобно лопате и выполняет роль ограничителя толкателя 2 в нижнем положении. Устройство также может работать без помощи защелки 6. Сбрасывание земли с лопаты 1 происходит плавно по мере подъема лопаты до уровня земли. Опытный образец предлагаемого устройства для перекопки почвы изготовлен и испытан на дачном участке. Предлагаемое устройство экспонировалось на выставке-смотре товаров народного потребления поселка Сахарный завод в августе 2000 г. и награждено денежной премией за лучший экспонат. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
