Парогенерирующее устройство

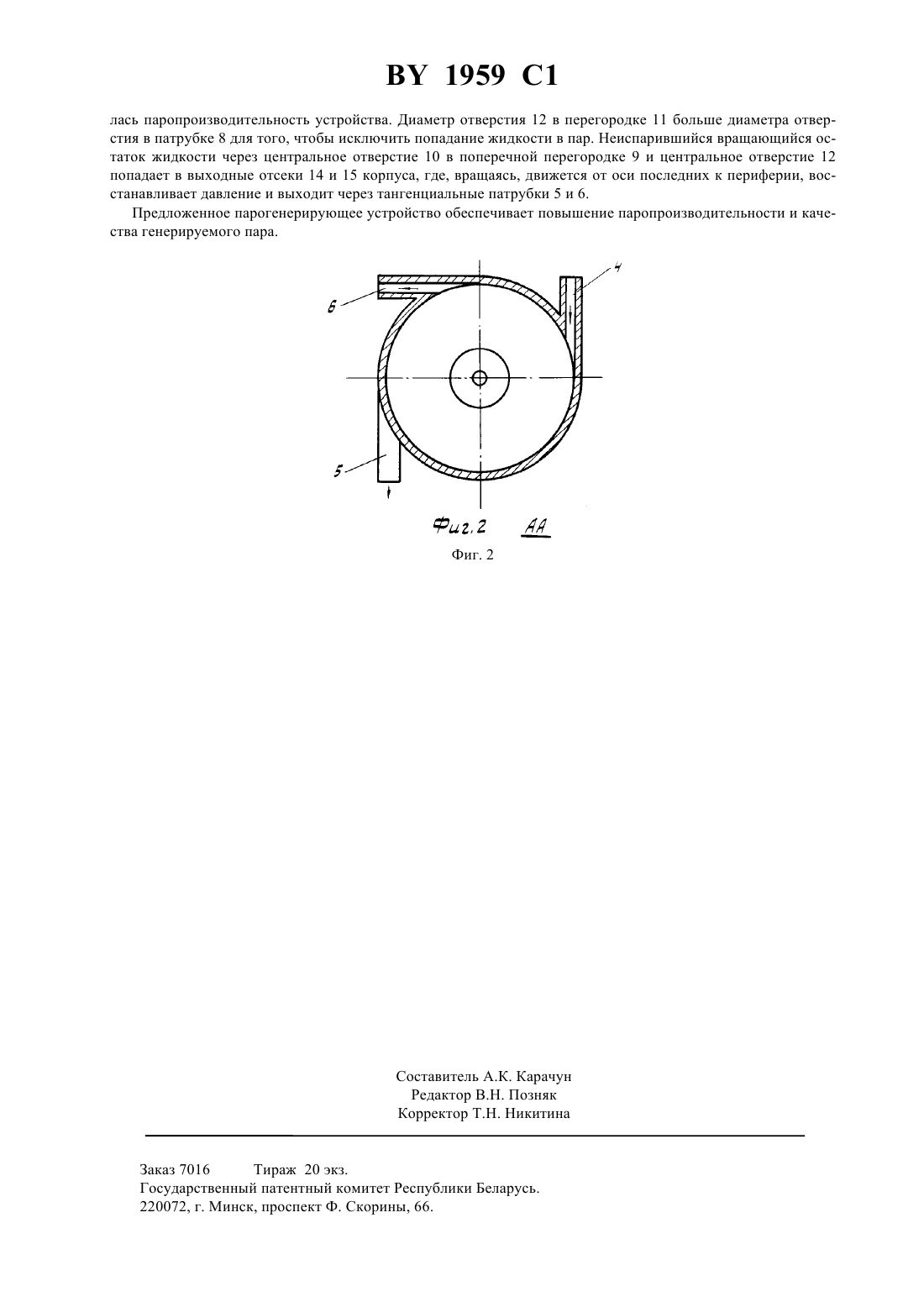

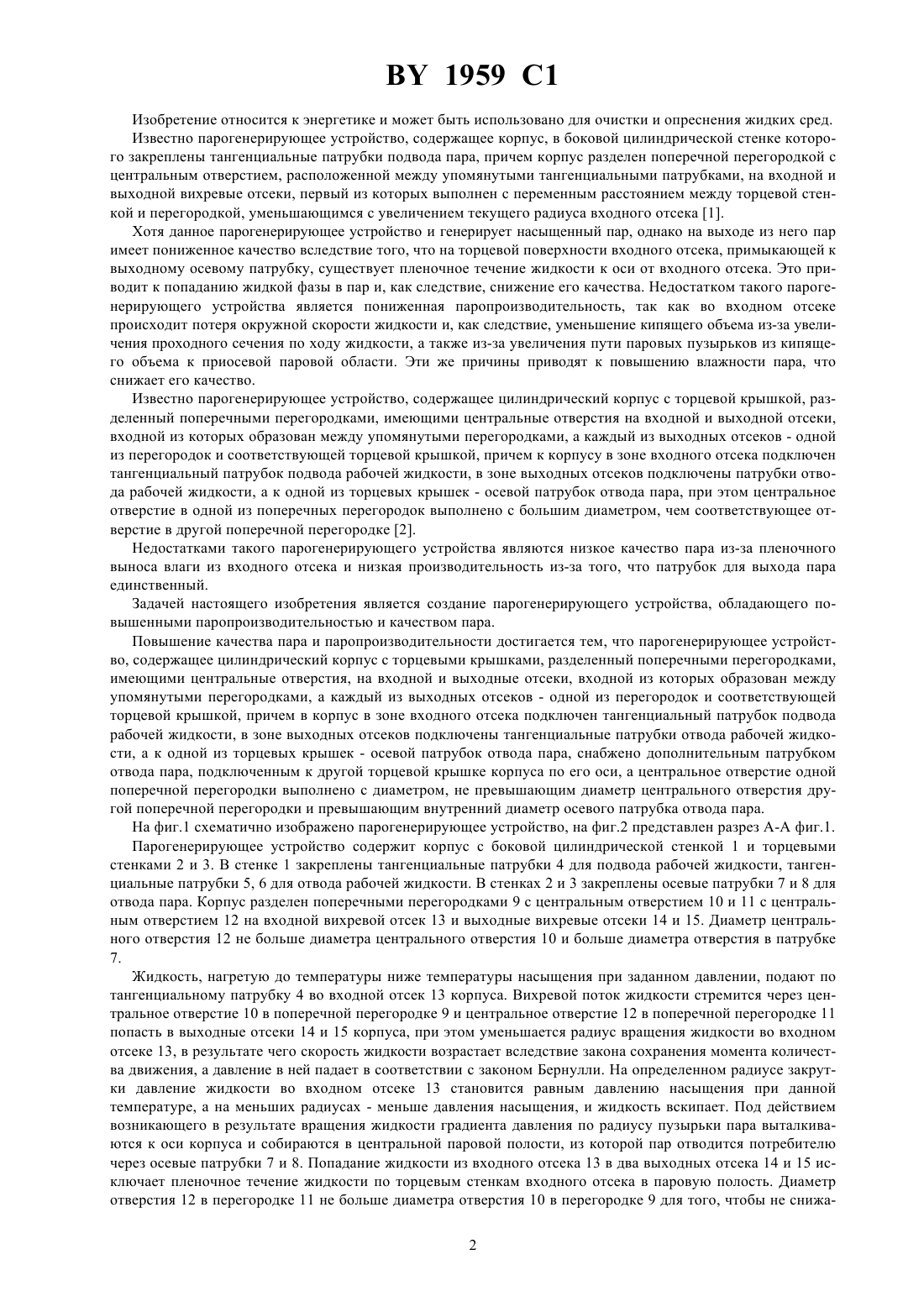

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(57) Парогенерирующее устройство, содержащее цилиндрический корпус с торцевыми крышками, разделенный поперечными перегородками, имеющими центральные отверстия, на входной и выходные отсеки,входной из которых образован между упомянутыми перегородками, а каждый из выходных отсеков - одной из перегородок соответствующей торцевой крышкой, причем в корпус в зоне входного отсека подключен тангенциальный патрубок подвода рабочей жидкости, в зоне выходных отсеков подключены тангенциальные патрубки отвода рабочей жидкости, а к одной из торцевых крышек - осевой патрубок отвода пара, отличающееся тем, что оно снабжено дополнительным патрубком отвода пара, подключенным к другой торцевой крышке корпуса по его оси, а центральное отверстие одной поперечной перегородки выполнено с диаметром, не превышающим диаметр центрального отверстия другой поперечной перегородки и превышающим внутренний диаметр осевого патрубка отвода пара. 1959 1 Изобретение относится к энергетике и может быть использовано для очистки и опреснения жидких сред. Известно парогенерирующее устройство, содержащее корпус, в боковой цилиндрической стенке которого закреплены тангенциальные патрубки подвода пара, причем корпус разделен поперечной перегородкой с центральным отверстием, расположенной между упомянутыми тангенциальными патрубками, на входной и выходной вихревые отсеки, первый из которых выполнен с переменным расстоянием между торцевой стенкой и перегородкой, уменьшающимся с увеличением текущего радиуса входного отсека 1. Хотя данное парогенерирующее устройство и генерирует насыщенный пар, однако на выходе из него пар имеет пониженное качество вследствие того, что на торцевой поверхности входного отсека, примыкающей к выходному осевому патрубку, существует пленочное течение жидкости к оси от входного отсека. Это приводит к попаданию жидкой фазы в пар и, как следствие, снижение его качества. Недостатком такого парогенерирующего устройства является пониженная паропроизводительность, так как во входном отсеке происходит потеря окружной скорости жидкости и, как следствие, уменьшение кипящего объема из-за увеличения проходного сечения по ходу жидкости, а также из-за увеличения пути паровых пузырьков из кипящего объема к приосевой паровой области. Эти же причины приводят к повышению влажности пара, что снижает его качество. Известно парогенерирующее устройство, содержащее цилиндрический корпус с торцевой крышкой, разделенный поперечными перегородками, имеющими центральные отверстия на входной и выходной отсеки,входной из которых образован между упомянутыми перегородками, а каждый из выходных отсеков - одной из перегородок и соответствующей торцевой крышкой, причем к корпусу в зоне входного отсека подключен тангенциальный патрубок подвода рабочей жидкости, в зоне выходных отсеков подключены патрубки отвода рабочей жидкости, а к одной из торцевых крышек - осевой патрубок отвода пара, при этом центральное отверстие в одной из поперечных перегородок выполнено с большим диаметром, чем соответствующее отверстие в другой поперечной перегородке 2. Недостатками такого парогенерирующего устройства являются низкое качество пара из-за пленочного выноса влаги из входного отсека и низкая производительность из-за того, что патрубок для выхода пара единственный. Задачей настоящего изобретения является создание парогенерирующего устройства, обладающего повышенными паропроизводительностью и качеством пара. Повышение качества пара и паропроизводительности достигается тем, что парогенерирующее устройство, содержащее цилиндрический корпус с торцевыми крышками, разделенный поперечными перегородками,имеющими центральные отверстия, на входной и выходные отсеки, входной из которых образован между упомянутыми перегородками, а каждый из выходных отсеков - одной из перегородок и соответствующей торцевой крышкой, причем в корпус в зоне входного отсека подключен тангенциальный патрубок подвода рабочей жидкости, в зоне выходных отсеков подключены тангенциальные патрубки отвода рабочей жидкости, а к одной из торцевых крышек - осевой патрубок отвода пара, снабжено дополнительным патрубком отвода пара, подключенным к другой торцевой крышке корпуса по его оси, а центральное отверстие одной поперечной перегородки выполнено с диаметром, не превышающим диаметр центрального отверстия другой поперечной перегородки и превышающим внутренний диаметр осевого патрубка отвода пара. На фиг.1 схематично изображено парогенерирующее устройство, на фиг.2 представлен разрез А-А фиг.1. Парогенерирующее устройство содержит корпус с боковой цилиндрической стенкой 1 и торцевыми стенками 2 и 3. В стенке 1 закреплены тангенциальные патрубки 4 для подвода рабочей жидкости, тангенциальные патрубки 5, 6 для отвода рабочей жидкости. В стенках 2 и 3 закреплены осевые патрубки 7 и 8 для отвода пара. Корпус разделен поперечными перегородками 9 с центральным отверстием 10 и 11 с центральным отверстием 12 на входной вихревой отсек 13 и выходные вихревые отсеки 14 и 15. Диаметр центрального отверстия 12 не больше диаметра центрального отверстия 10 и больше диаметра отверстия в патрубке 7. Жидкость, нагретую до температуры ниже температуры насыщения при заданном давлении, подают по тангенциальному патрубку 4 во входной отсек 13 корпуса. Вихревой поток жидкости стремится через центральное отверстие 10 в поперечной перегородке 9 и центральное отверстие 12 в поперечной перегородке 11 попасть в выходные отсеки 14 и 15 корпуса, при этом уменьшается радиус вращения жидкости во входном отсеке 13, в результате чего скорость жидкости возрастает вследствие закона сохранения момента количества движения, а давление в ней падает в соответствии с законом Бернулли. На определенном радиусе закрутки давление жидкости во входном отсеке 13 становится равным давлению насыщения при данной температуре, а на меньших радиусах - меньше давления насыщения, и жидкость вскипает. Под действием возникающего в результате вращения жидкости градиента давления по радиусу пузырьки пара выталкиваются к оси корпуса и собираются в центральной паровой полости, из которой пар отводится потребителю через осевые патрубки 7 и 8. Попадание жидкости из входного отсека 13 в два выходных отсека 14 и 15 исключает пленочное течение жидкости по торцевым стенкам входного отсека в паровую полость. Диаметр отверстия 12 в перегородке 11 не больше диаметра отверстия 10 в перегородке 9 для того, чтобы не снижа 2 1959 1 лась паропроизводительность устройства. Диаметр отверстия 12 в перегородке 11 больше диаметра отверстия в патрубке 8 для того, чтобы исключить попадание жидкости в пар. Неиспарившийся вращающийся остаток жидкости через центральное отверстие 10 в поперечной перегородке 9 и центральное отверстие 12 попадает в выходные отсеки 14 и 15 корпуса, где, вращаясь, движется от оси последних к периферии, восстанавливает давление и выходит через тангенциальные патрубки 5 и 6. Предложенное парогенерирующее устройство обеспечивает повышение паропроизводительности и качества генерируемого пара. оставитель А.К. Карачун Редактор В.Н. Позняк Корректор Т.Н. Никитина Заказ 7016 Тираж 20 экз. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66. 3
