Почвообрабатывающее орудие

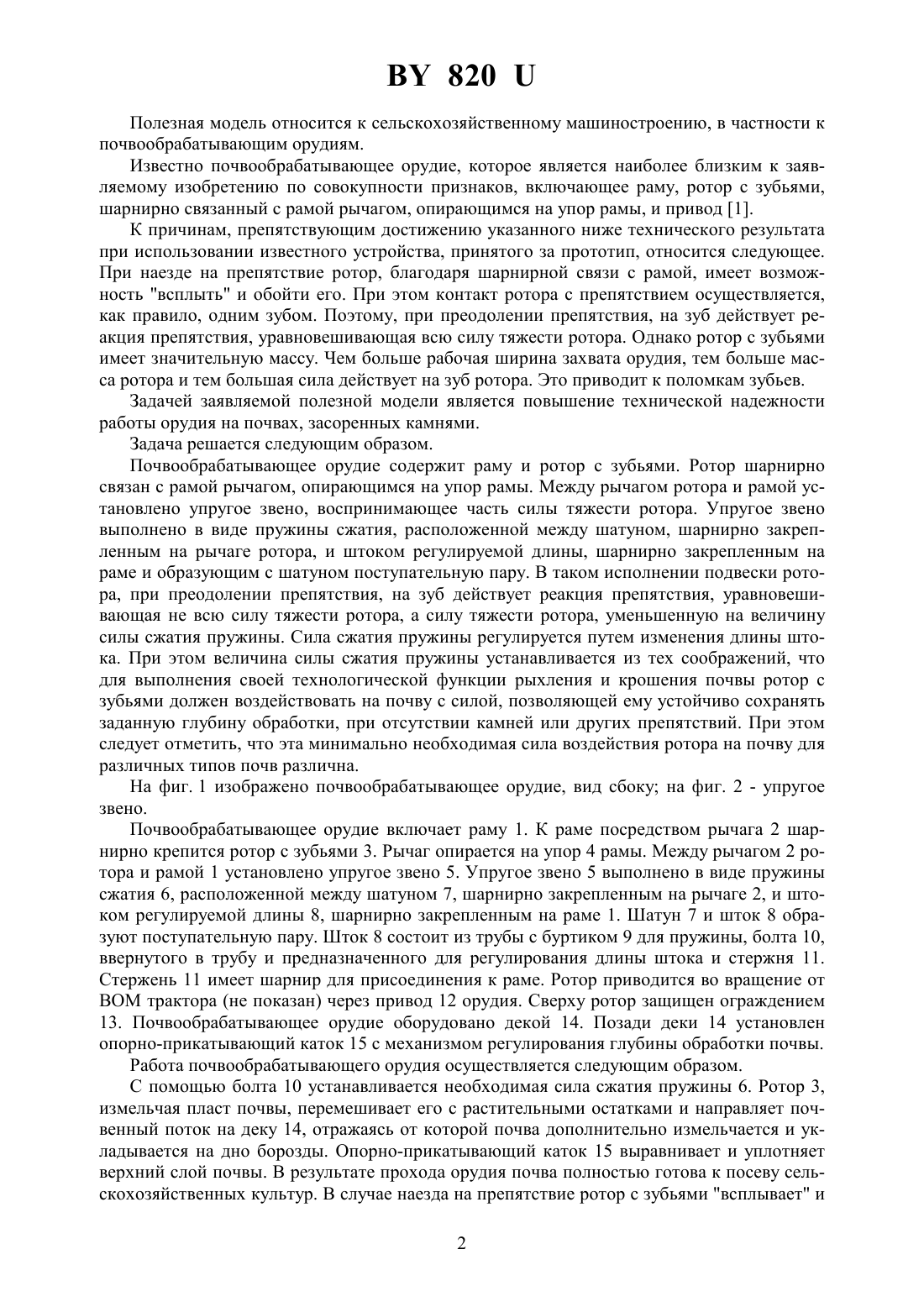

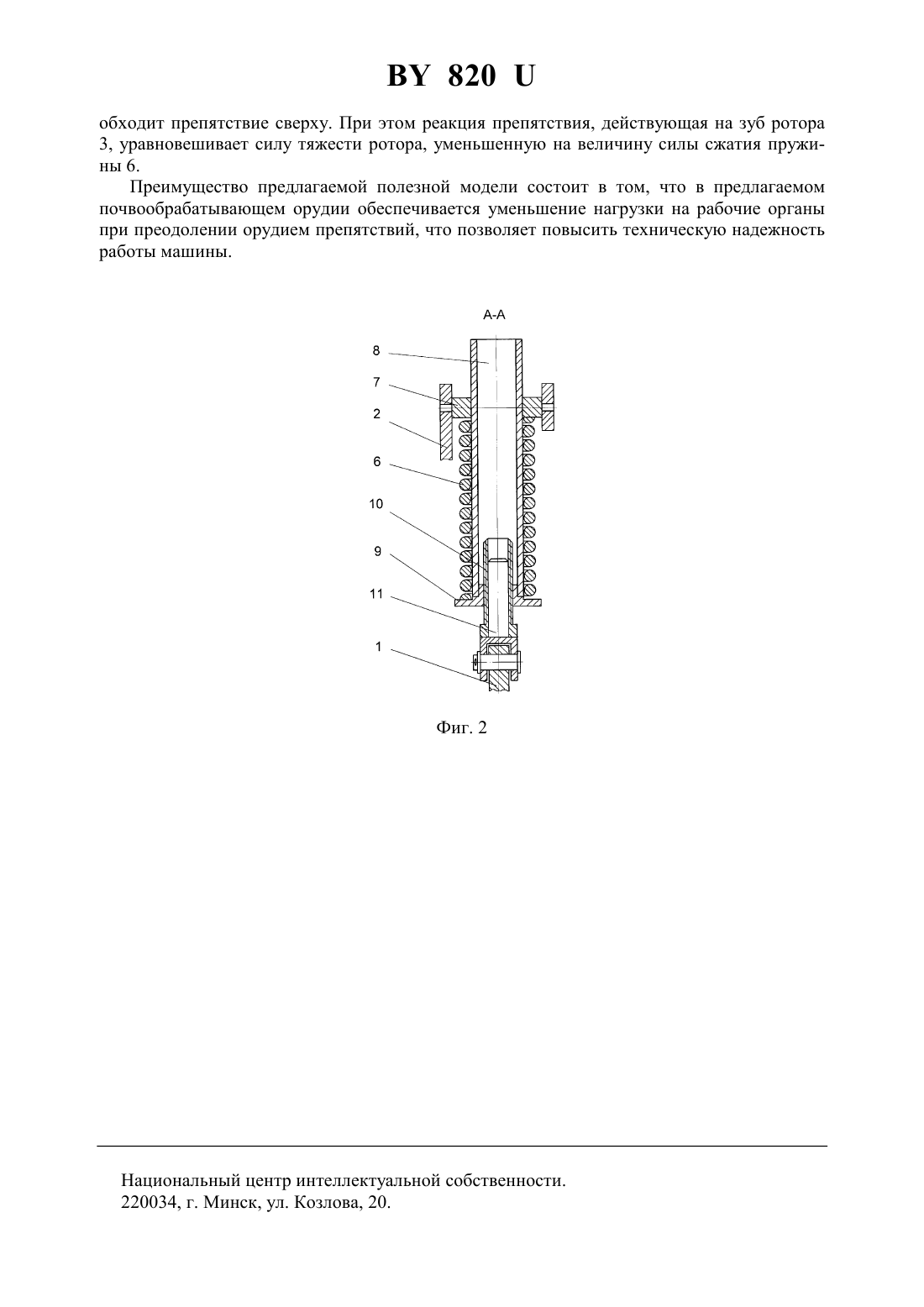

(71) Заявитель Республиканское унитарное предприятие Белорусский научно-исследовательский институт механизации сельского хозяйства(72) Авторы Азаренко Владимир Витальевич Назаров Александр Сергеевич Архипенков Александр Сергеевич Бакач Николай Георгиевич Заяц Сергей Иванович Тычина Георгий Григорьевич Клыбик Владимир Константинович(73) Патентообладатель Республиканское унитарное предприятие Белорусский научно-исследовательский институт механизации сельского хозяйства(57) 1. Почвообрабатывающее орудие, включающее раму, ротор с зубьями, шарнирно связанный с рамой рычагом, опирающимся на упор рамы, и привод, отличающееся тем, что между рычагом ротора и рамой установлено упругое звено, с возможностью восприятия части силы тяжести ротора. 2. Почвообрабатывающее орудие по п. 1, отличающееся тем, что упругое звено выполнено в виде пружины сжатия, расположенной между шатуном, шарнирно закрепленным на рычаге ротора, и штоком регулируемой длины, шарнирно закрепленным на раме и образующим с шатуном поступательную пару. 820 Полезная модель относится к сельскохозяйственному машиностроению, в частности к почвообрабатывающим орудиям. Известно почвообрабатывающее орудие, которое является наиболее близким к заявляемому изобретению по совокупности признаков, включающее раму, ротор с зубьями,шарнирно связанный с рамой рычагом, опирающимся на упор рамы, и привод 1. К причинам, препятствующим достижению указанного ниже технического результата при использовании известного устройства, принятого за прототип, относится следующее. При наезде на препятствие ротор, благодаря шарнирной связи с рамой, имеет возможность всплыть и обойти его. При этом контакт ротора с препятствием осуществляется,как правило, одним зубом. Поэтому, при преодолении препятствия, на зуб действует реакция препятствия, уравновешивающая всю силу тяжести ротора. Однако ротор с зубьями имеет значительную массу. Чем больше рабочая ширина захвата орудия, тем больше масса ротора и тем большая сила действует на зуб ротора. Это приводит к поломкам зубьев. Задачей заявляемой полезной модели является повышение технической надежности работы орудия на почвах, засоренных камнями. Задача решается следующим образом. Почвообрабатывающее орудие содержит раму и ротор с зубьями. Ротор шарнирно связан с рамой рычагом, опирающимся на упор рамы. Между рычагом ротора и рамой установлено упругое звено, воспринимающее часть силы тяжести ротора. Упругое звено выполнено в виде пружины сжатия, расположенной между шатуном, шарнирно закрепленным на рычаге ротора, и штоком регулируемой длины, шарнирно закрепленным на раме и образующим с шатуном поступательную пару. В таком исполнении подвески ротора, при преодолении препятствия, на зуб действует реакция препятствия, уравновешивающая не всю силу тяжести ротора, а силу тяжести ротора, уменьшенную на величину силы сжатия пружины. Сила сжатия пружины регулируется путем изменения длины штока. При этом величина силы сжатия пружины устанавливается из тех соображений, что для выполнения своей технологической функции рыхления и крошения почвы ротор с зубьями должен воздействовать на почву с силой, позволяющей ему устойчиво сохранять заданную глубину обработки, при тсутствии камней или других препятствий. При этом следует отметить, что эта минимально необходимая сила воздействия ротора на почву для различных типов почв различна. На фиг. 1 изображено почвообрабатывающее орудие, вид сбоку на фиг. 2 - упругое звено. Почвообрабатывающее орудие включает раму 1. К раме посредством рычага 2 шарнирно крепится ротор с зубьями 3. Рычаг опирается на упор 4 рамы. Между рычагом 2 ротора и рамой 1 установлено упругое звено 5. Упругое звено 5 выполнено в виде пружины сжатия 6, расположенной между шатуном 7, шарнирно закрепленным на рычаге 2, и штоком регулируемой длины 8, шарнирно закрепленным на раме 1. Шатун 7 и шток 8 образуют поступательную пару. Шток 8 состоит из трубы с буртиком 9 для пружины, болта 10,ввернутого в трубу и предназначенного для регулирования длины штока и стержня 11. Стержень 11 имеет шарнир для присоединения к раме. Ротор приводится во вращение от ВОМ трактора (не показан) через привод 12 орудия. Сверху ротор защищен ограждением 13. Почвообрабатывающее орудие оборудовано декой 14. Позади деки 14 установлен опорно-прикатывающий каток 15 с механизмом регулирования глубины обработки почвы. Работа почвообрабатывающего орудия осуществляется следующим образом. С помощью болта 10 устанавливается необходимая сила сжатия пружины 6. Ротор 3,измельчая пласт почвы, перемешивает его с растительными остатками и направляет почвенный поток на деку 14, отражаясь от которой почва дополнительно измельчается и укладывается на дно борозды. Опорно-прикатывающий каток 15 выравнивает и уплотняет верхний слой почвы. В результате прохода орудия почва полностью готова к посеву сельскохозяйственных культур. В случае наезда на препятствие ротор с зубьями всплывает и 2 820 обходит препятствие сверху. При этом реакция препятствия, действующая на зуб ротора 3, уравновешивает силу тяжести ротора, уменьшенную на величину силы сжатия пружины 6. Преимущество предлагаемой полезной модели состоит в том, что в предлагаемом почвообрабатывающем орудии обеспечивается уменьшение нагрузки на рабочие органы при преодолении орудием препятствий, что позволяет повысить техническую надежность работы машины. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
