Почвообрабатывающее орудие для формирования гряд

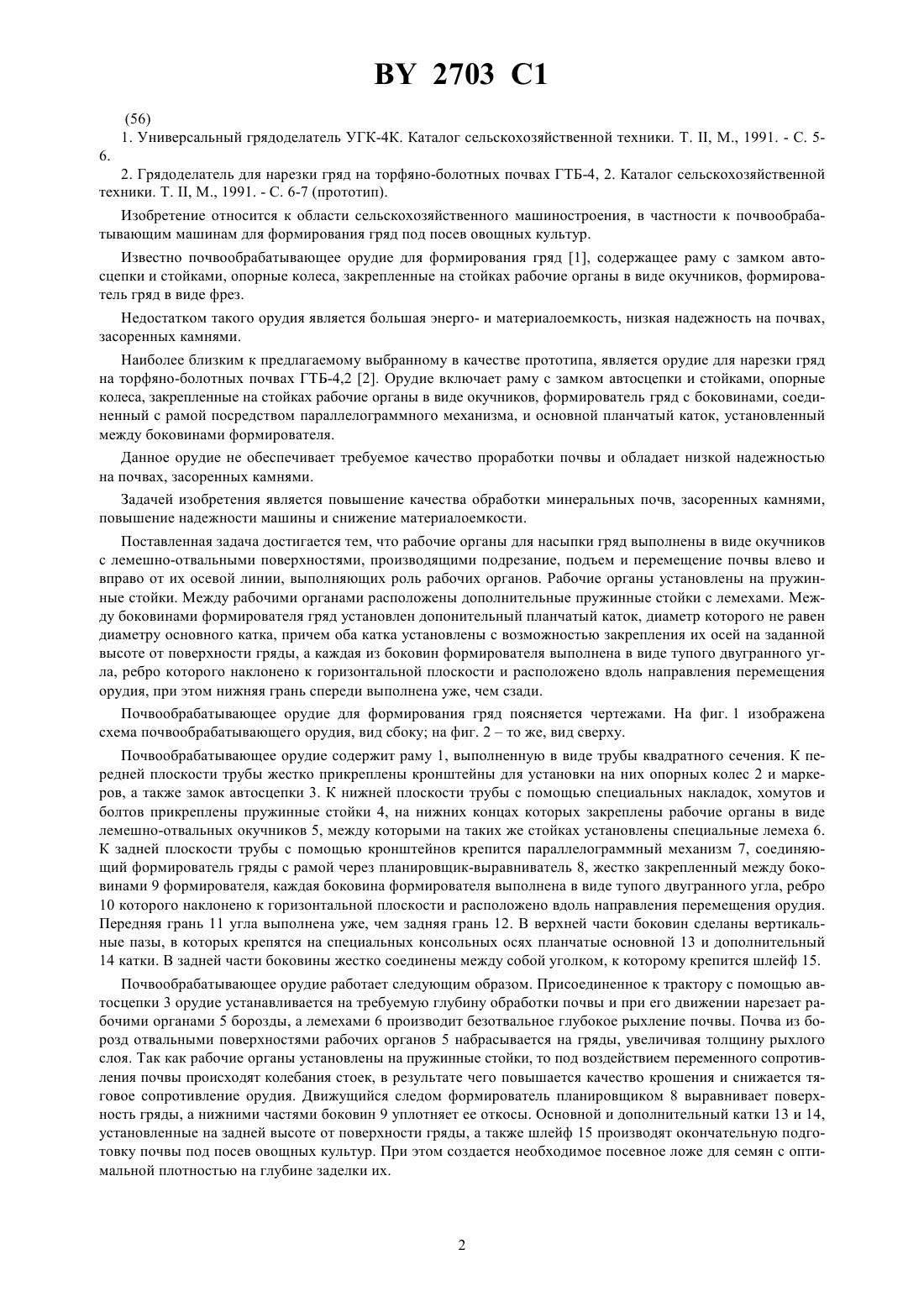

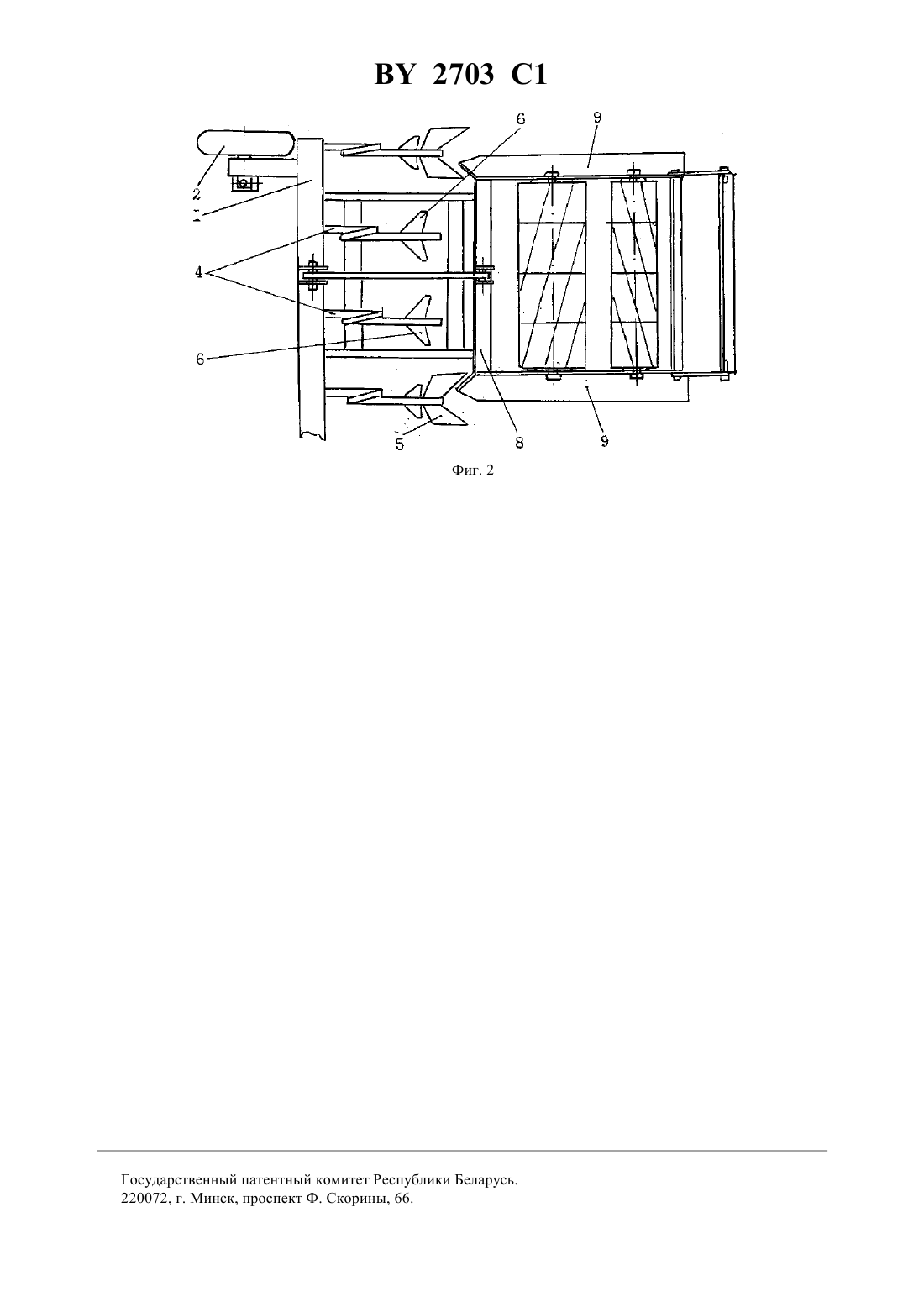

01 39/14 ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ ПОЧВООБРАБАТЫВАЮЩЕЕ ОРУДИЕ ДЛЯ ФОРМИРОВАНИЯ ГРЯД(71) Заявитель Государственное предприятие Белорусский научно-исследовательский институт механизации сельского хозяйства(73) Патентообладатель Государственное предприятие Белорусский научно-исследовательский институт механизации сельского хозяйства(57) Почвообрабатывающее орудие для формирования гряд, содержащее раму с замком автосцепки и стойками, опорные колеса, закрепленные на стойках рабочие органы в виде окучников, формирователь гряд с боковинами, соединенный с рамой посредством параллелограммного механизма, и основной планчатый каток,установленный между боковинами формирователя, отличающееся тем, что окучники выполнены в виде отвалов, рабочие органы снабжены лемехами, стойки рабочих органов выполнены пружинными, между рабочими органами расположены дополнительные пружинные стойки с лемехами, между боковинами формирователя установлен дополнительный планчатый каток, диаметр которого не равен диаметру основного катка,причем оба катка установлены с возможностью закрепления их осей на заданной высоте от поверхности гряды, а каждая из боковин формирователя выполнена в виде тупого двугранного угла, ребро которого наклонено к горизонтальной плоскости и расположено вдоль направления перемещения орудия, при этом нижняя грань угла спереди выполнена уже, чем сзади.(56) 1. Универсальный грядоделатель УГК-4 К. Каталог сельскохозяйственной техники. Т. , М., 1991. - С. 56. 2. Грядоделатель для нарезки гряд на торфяно-болотных почвах ГТБ-4, 2. Каталог сельскохозяйственной техники. Т. , М., 1991. - С. 6-7 (прототип). Изобретение относится к области сельскохозяйственного машиностроения, в частности к почвообрабатывающим машинам для формирования гряд под посев овощных культур. Известно почвообрабатывающее орудие для формирования гряд 1, содержащее раму с замком автосцепки и стойками, опорные колеса, закрепленные на стойках рабочие органы в виде окучников, формирователь гряд в виде фрез. Недостатком такого орудия является большая энерго- и материалоемкость, низкая надежность на почвах,засоренных камнями. Наиболее близким к предлагаемому выбранному в качестве прототипа, является орудие для нарезки гряд на торфяно-болотных почвах ГТБ-4,2 2. Орудие включает раму с замком автосцепки и стойками, опорные колеса, закрепленные на стойках рабочие органы в виде окучников, формирователь гряд с боковинами, соединенный с рамой посредством параллелограммного механизма, и основной планчатый каток, установленный между боковинами формирователя. Данное орудие не обеспечивает требуемое качество проработки почвы и обладает низкой надежностью на почвах, засоренных камнями. Задачей изобретения является повышение качества обработки минеральных почв, засоренных камнями,повышение надежности машины и снижение материалоемкости. Поставленная задача достигается тем, что рабочие органы для насыпки гряд выполнены в виде окучников с лемешно-отвальными поверхностями, производящими подрезание, подъем и перемещение почвы влево и вправо от их осевой линии, выполняющих роль рабочих органов. Рабочие органы установлены на пружинные стойки. Между рабочими органами расположены дополнительные пружинные стойки с лемехами. Между боковинами формирователя гряд установлен допонительный планчатый каток, диаметр которого не равен диаметру основного катка, причем оба катка установлены с возможностью закрепления их осей на заданной высоте от поверхности гряды, а каждая из боковин формирователя выполнена в виде тупого двугранного угла, ребро которого наклонено к горизонтальной плоскости и расположено вдоль направления перемещения орудия, при этом нижняя грань спереди выполнена уже, чем сзади. Почвообрабатывающее орудие для формирования гряд поясняется чертежами. На фиг. 1 изображена схема почвообрабатывающего орудия, вид сбоку на фиг. 2 то же, вид сверху. Почвообрабатывающее орудие содержит раму 1, выполненную в виде трубы квадратного сечения. К передней плоскости трубы жестко прикреплены кронштейны для установки на них опорных колес 2 и маркеров, а также замок автосцепки 3. К нижней плоскости трубы с помощью специальных накладок, хомутов и болтов прикреплены пружинные стойки 4, на нижних концах которых закреплены рабочие органы в виде лемешно-отвальных окучников 5, между которыми на таких же стойках установлены специальные лемеха 6. К задней плоскости трубы с помощью кронштейнов крепится параллелограммный механизм 7, соединяющий формирователь гряды с рамой через планировщик-выравниватель 8, жестко закрепленный между боковинами 9 формирователя, каждая боковина формирователя выполнена в виде тупого двугранного угла, ребро 10 которого наклонено к горизонтальной плоскости и расположено вдоль направления перемещения орудия. Передняя грань 11 угла выполнена уже, чем задняя грань 12. В верхней части боковин сделаны вертикальные пазы, в которых крепятся на специальных консольных осях планчатые основной 13 и дополнительный 14 катки. В задней части боковины жестко соединены между собой уголком, к которому крепится шлейф 15. Почвообрабатывающее орудие работает следующим образом. Присоединенное к трактору с помощью автосцепки 3 орудие устанавливается на требуемую глубину обработки почвы и при его движении нарезает рабочими органами 5 борозды, а лемехами 6 производит безотвальное глубокое рыхление почвы. Почва из борозд отвальными поверхностями рабочих органов 5 набрасывается на гряды, увеличивая толщину рыхлого слоя. Так как рабочие органы установлены на пружинные стойки, то под воздействием переменного сопротивления почвы происходят колебания стоек, в результате чего повышается качество крошения и снижается тяговое сопротивление орудия. Движущийся следом формирователь планировщиком 8 выравнивает поверхность гряды, а нижними частями боковин 9 уплотняет ее откосы. Основной и дополнительный катки 13 и 14,установленныена задней высоте от поверхности гряды, а также шлейф 15 производят окончательную подготовку почвы под посев овощных культур. При этом создается необходимое посевное ложе для семян с оптимальной плотностью на глубине заделки их. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66. 3
