Устройство для предварительной очистки жидкости

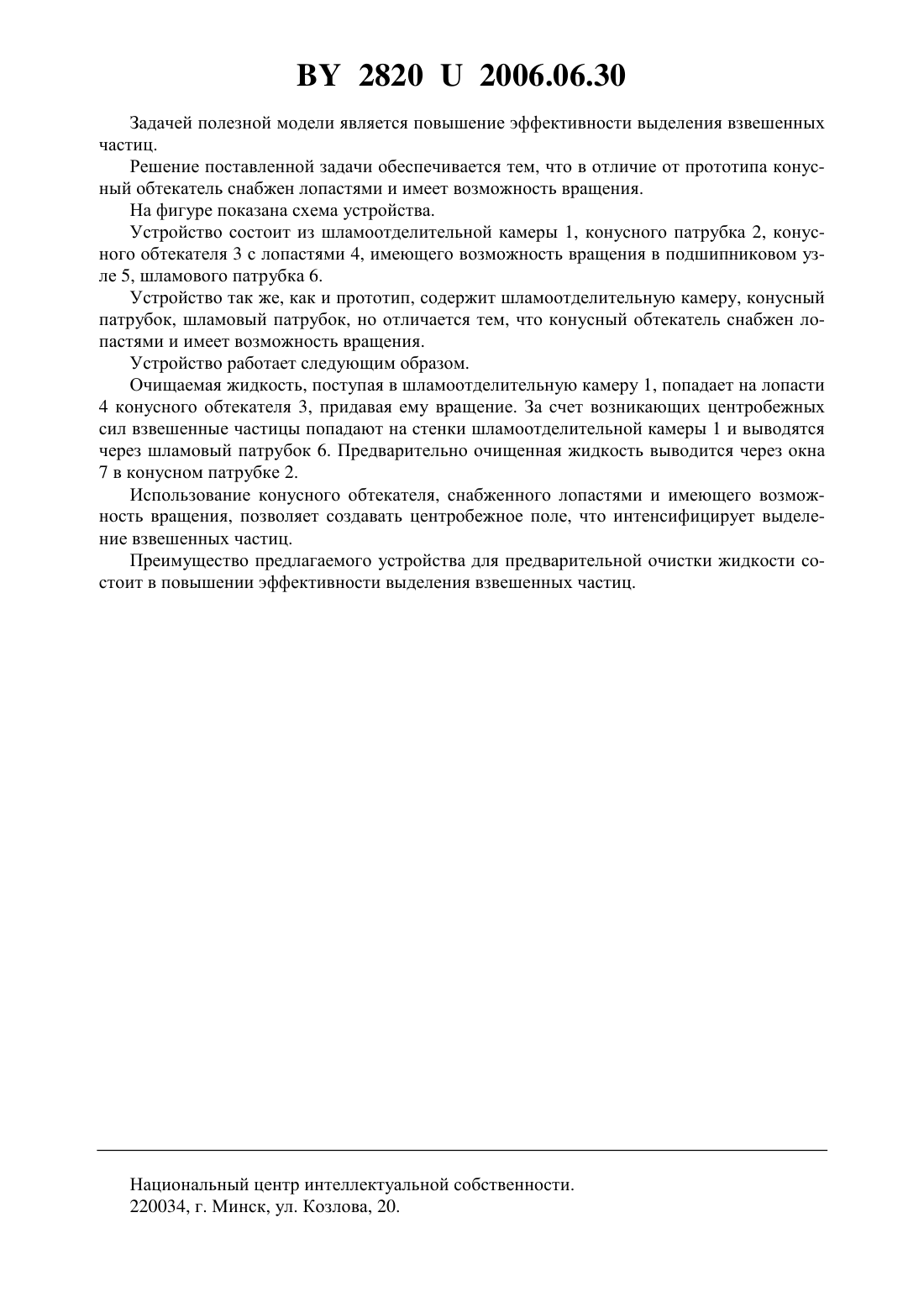

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ПРЕДВАРИТЕЛЬНОЙ ОЧИСТКИ ЖИДКОСТИ(71) Заявитель Белорусская государственная сельскохозяйственная академия(72) Авторы Казаков Андрей Леонидович Чеснык Владимир Николаевич(73) Патентообладатель Белорусская государственная сельскохозяйственная академия(57) 1. Устройство для предварительной очистки жидкости, состоящее из шламоотделительной камеры, конусного патрубка, шламового патрубка, отличающееся тем, что конусный обтекатель снабжен лопастями. 2. Устройство для предварительной очистки жидкости по п. 1, отличающееся тем, что конусный обтекатель имеет возможность вращения.(56) 1. Вайдуков В.А., Прилуцкий Я.Х., Лейбовский М.Г. Новые конструкции отечественных гидроциклонов. - . ЦИНТИ Химнефтемаш, 1982. - С. 35. Полезная модель относится к устройствам для очистки жидкостей и может быть использована для предварительной очистки перед гидроциклоном производственных сточных вод или водных технологических растворов от взвешенных частиц и случайных предметов. Известно устройство 1, состоящее из шламоотделительной камеры, конусного патрубка, неподвижного конусного обтекателя, шламового патрубка. Недостатком такой конструкции является низкая эффективность выделения взвешенных частиц. 28202006.06.30 Задачей полезной модели является повышение эффективности выделения взвешенных частиц. Решение поставленной задачи обеспечивается тем, что в отличие от прототипа конусный обтекатель снабжен лопастями и имеет возможность вращения. На фигуре показана схема устройства. Устройство состоит из шламоотделительной камеры 1, конусного патрубка 2, конусного обтекателя 3 с лопастями 4, имеющего возможность вращения в подшипниковом узле 5, шламового патрубка 6. Устройство так же, как и прототип, содержит шламоотделительную камеру, конусный патрубок, шламовый патрубок, но отличается тем, что конусный обтекатель снабжен лопастями и имеет возможность вращения. Устройство работает следующим образом. Очищаемая жидкость, поступая в шламоотделительную камеру 1, попадает на лопасти 4 конусного обтекателя 3, придавая ему вращение. За счет возникающих центробежных сил взвешенные частицы попадают на стенки шламоотделительной камеры 1 и выводятся через шламовый патрубок 6. Предварительно очищенная жидкость выводится через окна 7 в конусном патрубке 2. Использование конусного обтекателя, снабженного лопастями и имеющего возможность вращения, позволяет создавать центробежное поле, что интенсифицирует выделение взвешенных частиц. Преимущество предлагаемого устройства для предварительной очистки жидкости состоит в повышении эффективности выделения взвешенных частиц. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
