Деревообрабатывающий станок

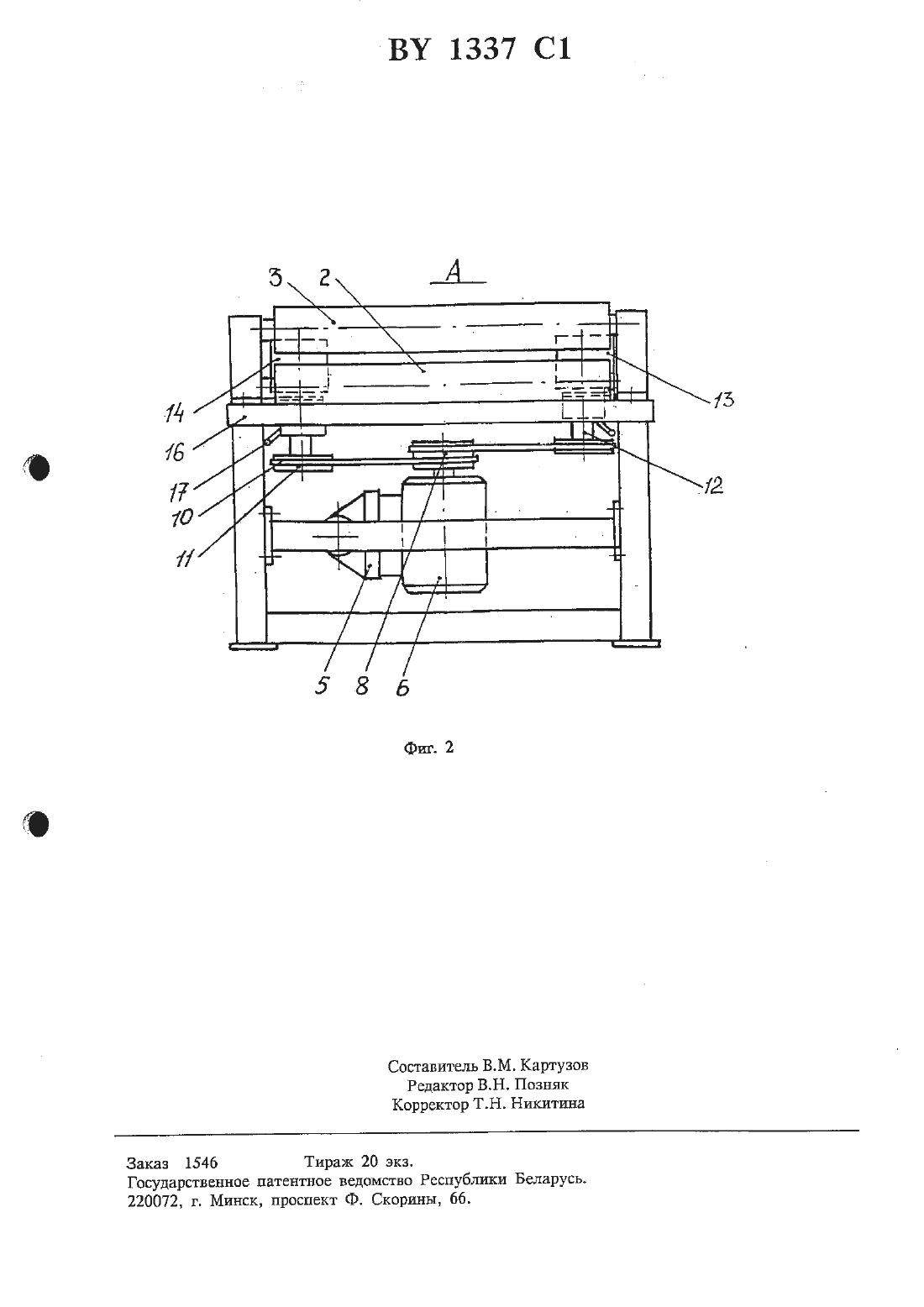

12 ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ БЕЛАРУСЬ 54 ДЕРЕВООБРАБАТЫВАЮЩИЙ СТАНОК1. Деревообрабатывающий станок, содержащий по меньшей мере две фрезерные головки,их привод, установленный на каретке, и поворотное устройство, отличающийся тем, что поворотное устройство выполнено в виде шарнирно закрепленной одним концом на станине направляющей, на ней размещена с возможностью перемещения подпружиненная относительно шарнира поворотного устройства каретка, а фрезерные головки установлены вертикально с возможностью относительного перемещения на поперечной балке, закрепленной на станине.2. Деревообрабатывающий станок по п.1, отличающийся тем, что поворотное устройство снабжено натяжным элементом в виде гайки,установленной между шарниром и пружиной.(71) Заявитель ООО Приском (ВУ)(73) Патентообладатель Общество с огра ниченной ответственностью Приском (ВУ)Изобретение относится к деревообрабатывающей промышленности и касается четырехсторонних обрабатывающих станков.Известен деревообрабатывающий станок 1 ,содержащий станину, на которой закреплены нижний и верхний ножевые валы, каретку с ИНДИБИДУНЛЬНЫМИ ПРИВОДЗМИ ДЛЯ ЛЕВОЙ И правой фрезерной головки.Недостатком известного станка является сложность его конструкции, неудобство обслуживания и низкий выход конечного пиломатериала из-за загроможденной зоны резания индивидуальными приводами фрез и приводным столом, а также из-за сложности регулирования ширины зоны фрезерования.Известен также деревообрабатывающий станок 2, содержащий станину, на которой закреплен приводной стол с конусной муфтой и приводом возвратно-поступательного перемещения, нижний и верхний ножевые валы,поворотное устройство в виде крестовины, на концах которой попарно установлены фрезы с различной шириной зоны фрезерования, а также зубчато-реечную передачу с гидропозиционером для поворота крестовины. Причем поворотное устройство установлено параллельно зоне фрезерования.В данном станке повышен выход конечного пиломатериала, однако он обладает сложностью, громоздкостью, большими энергозатратами из-за наличия двух дополнительных приводов и гидропозиционера, а также необходимости использования большою количества фрез. В таком устройстве удобство обслуживания и универсальность использования повышены, но незначительно, из-за ограниченности количества попарных фрез с различной шириной зон фрезерования.Задачей изобретения является упрощение конструкции, уменьшение габаритов, снижение энергозатрат, повышение удобства обслуживания и универсальности использования деревообрабатывающего станка.Поставленная задача достигается тем, что в деревоперерабатывающем станке, содержащем по меньшей мере две фрезерные головки, их привод, установленный на каретке, и поворотное устройство, имеются существенные отличия в том, что поворотное устройство выполнено в виде гпарнирно закрепленной одним концом на станине направляющей, на ней размещена с возможностью перемещения подпружиненная относительно шарнира поворотного устройства каретка, а фрезерные головки установлены вертикально с возможностью относительного перемещения на поперечной балке, закрепленной на станине и поворотное устройство снабжено натяжным элементом в виде гайки, установленной между шарниром и пружиной.Выполнение поворотного устройства в виде шарнирно закрепленной направляющей значительно упрощает конструкцию и уменьшает габариты станка. Шарнирное закрепление одного конца направляющей на станине, расположение подпружиненной каретки на направляющей, а фрезерных головок вертикально в поперечной балке с возможностью перемещения, позволяет плавно изменять ширину зоны фрезерования для получения различных по размеру пиломатериалов. Все перечисленные признаки в совокупности устраняют необходимость применения дополнительных приводов и устройств для тех же целей, что снижает энергозатраты деревообрабатывающего станка.На фиг. 1 показан общий вид (сверху) деревообрабатывающего станка на фиг. 2 -его вид А (сбоку).Деревообрабатывающий станок содержит станину 1, на которой закреплены нижний и верхний ножевые валы 2, 3 для обработки пиломатериала 4 (их привод на фигурах условно не показан), каретку 5 с электродвигателем 6, поворотное устройство 7. Двигатель 6 имеет шкив 8, который обхватывают гибкие приводные элементы, например, ремни 9 и 10. Они, соответственно, обхватывают также шкивы 11, установленные на валах 12 фрезерных головок 13 и 14. Валы 12 фрезерной головки расположены вертикально с возможностью перемещения в пазу 15 поперечной балки 16,которая закреплена на станине 1. На балке 16 фрезы 13 и 14 крепятся с помощью стопоров 17. Поворотное устройство 7 выполнено в виде направляющей 18 и шарнира 19 закрепленного на станине 1. Относительно этого шарнира подпружинена каретка 5, которая расположена в направляющей 18 таким образом, что возвратная пружина 20 расположена между кареткой 5 и упором 21, выполненным в виде гайки натяжного устройства ремней 9 и 10.Деревообрабатывающий станок работает следующим образом. Предварительно устанавливают необходимую ширину фрезерования пиломатериала 4 фрезерными головками 13 и 14. Для этого освобождают валы 12 фрезерных головок 13 и 14 от стопоров 17 и перемещают их в пазах 15, выдержав необходимый размер Ширины фрезерования. Затем стопорит валы 12. При этом возвратная пружина 20 сожмется или разожмется, повернется направляющая 18,обеспечивая натяжение ремней 9 и 10 перемещенной каретки.При необходимости натяжение ремней 9 и 10 обеспечивают окончательно гайкой 21. Далее подают пиломатериалы 4 в зону фрезерования, предварительно включив электродвигатели приводов ножевых валов и фрезерных головок.Заказ 1546 Тираж 20 экз. Государственное патентное ведомство Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
