Узел крепления нижней роликоопоры на ставе шахтного ленточного конвейера

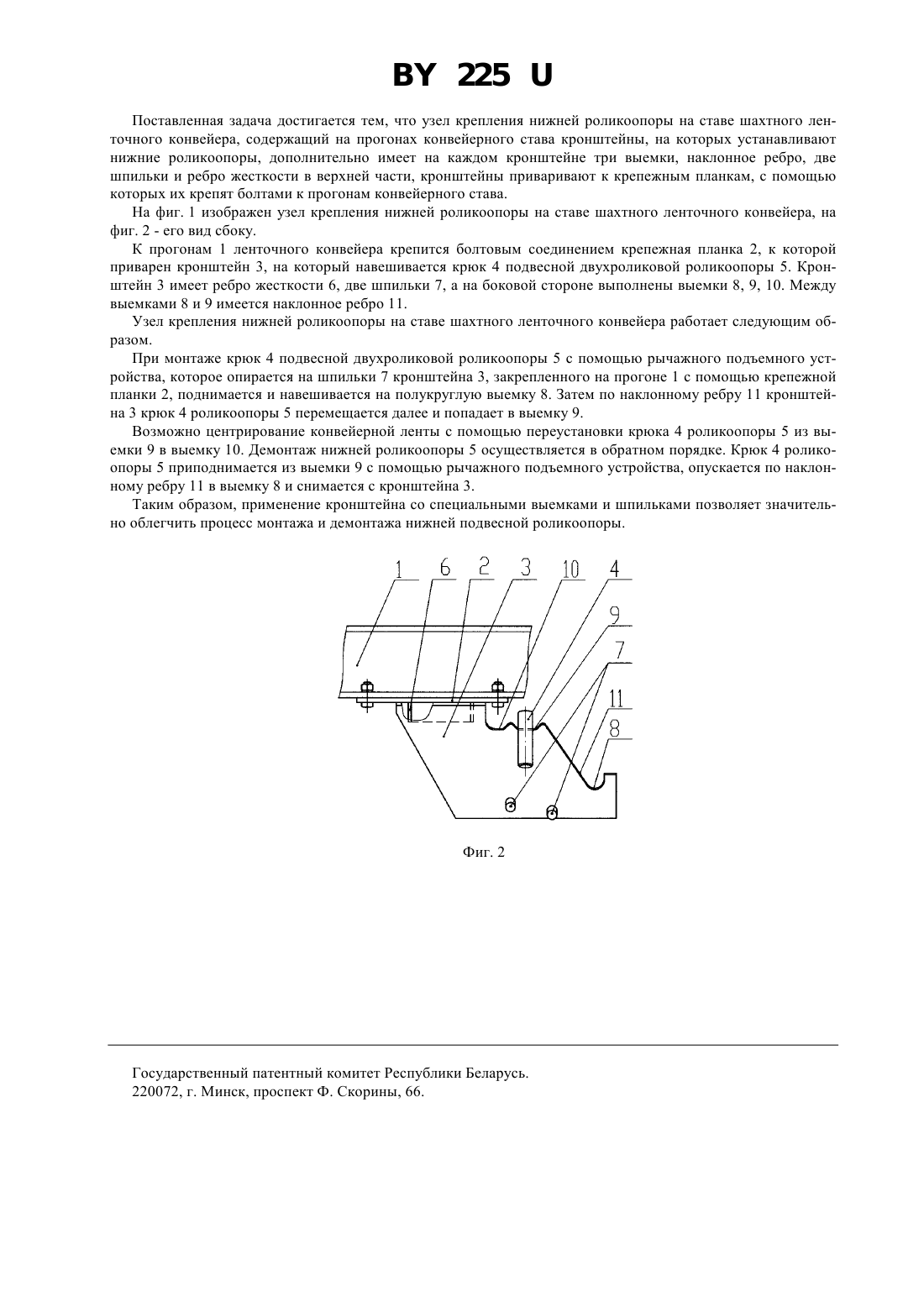

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ УЗЕЛ КРЕПЛЕНИЯ НИЖНЕЙ РОЛИКООПОРЫ НА СТАВЕ ШАХТНОГО ЛЕНТОЧНОГО КОНВЕЙЕРА(71) Заявитель Институт проблем ресурсосбережения с опытным производством(73) Патентообладатель Институт проблем ресурсосбережения с опытным производством(57) Узел крепления нижней роликоопоры на ставе шахтного ленточного конвейера, содержащий на прогонах конвейерного става кронштейны, на которых устанавливают нижние роликоопоры, отличающийся тем, что имеет на каждом кронштейне три выемки, наклонное ребро, две шпильки и ребро жесткости в верхней части, кронштейны приваривают к крепежным планкам, с помощью которых их крепят болтами к прогонам конвейерного става.(56) 1. Полунин В.Т., Гуленко Г.Н. Конвейеры для горных предприятий. - М. Недра, 1978. - С.59-60. Полезная модель относится к конструктивным элементам става ленточных конвейеров и может быть использована для установки роликоопоры на ленточных конвейерах, работающих в машиностроительной, горнорудной, строительной и в других отраслях промышленности. Известна конструкция крепления нижней роликоопоры, содержащая на прогонах конвейерного става кронштейны, на которых устанавливаются нижние роликоопоры 1. Недостатком этой конструкции является сложность монтажа, демонтажа и замены нижних роликоопор на кронштейне, а также невозможность установки подвесных двухроликовых роликоопор. Фиг. 1 Технической задачей является создание конструкции узла крепления, удобной для монтажа и демонтажа нижней подвесной двухроликовой роликоопоры на ставе шахтного ленточного конвейера. 225 Поставленная задача достигается тем, что узел крепления нижней роликоопоры на ставе шахтного ленточного конвейера, содержащий на прогонах конвейерного става кронштейны, на которых устанавливают нижние роликоопоры, дополнительно имеет на каждом кронштейне три выемки, наклонное ребро, две шпильки и ребро жесткости в верхней части, кронштейны приваривают к крепежным планкам, с помощью которых их крепят болтами к прогонам конвейерного става. На фиг. 1 изображен узел крепления нижней роликоопоры на ставе шахтного ленточного конвейера, на фиг. 2 - его вид сбоку. К прогонам 1 ленточного конвейера крепится болтовым соединением крепежная планка 2, к которой приварен кронштейн 3, на который навешивается крюк 4 подвесной двухроликовой роликоопоры 5. Кронштейн 3 имеет ребро жесткости 6, две шпильки 7, а на боковой стороне выполнены выемки 8, 9, 10. Между выемками 8 и 9 имеется наклонное ребро 11. Узел крепления нижней роликоопоры на ставе шахтного ленточного конвейера работает следующим образом. При монтаже крюк 4 подвесной двухроликовой роликоопоры 5 с помощью рычажного подъемного устройства, которое опирается на шпильки 7 кронштейна 3, закрепленного на прогоне 1 с помощью крепежной планки 2, поднимается и навешивается на полукруглую выемку 8. Затем по наклонному ребру 11 кронштейна 3 крюк 4 роликоопоры 5 перемещается далее и попадает в выемку 9. Возможно центрирование конвейерной ленты с помощью переустановки крюка 4 роликоопоры 5 из выемки 9 в выемку 10. Демонтаж нижней роликоопоры 5 осуществляется в обратном порядке. Крюк 4 роликоопоры 5 приподнимается из выемки 9 с помощью рычажного подъемного устройства, опускается по наклонному ребру 11 в выемку 8 и снимается с кронштейна 3. Таким образом, применение кронштейна со специальными выемками и шпильками позволяет значительно облегчить процесс монтажа и демонтажа нижней подвесной роликоопоры. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
