Плоский испаритель контурной тепловой трубы

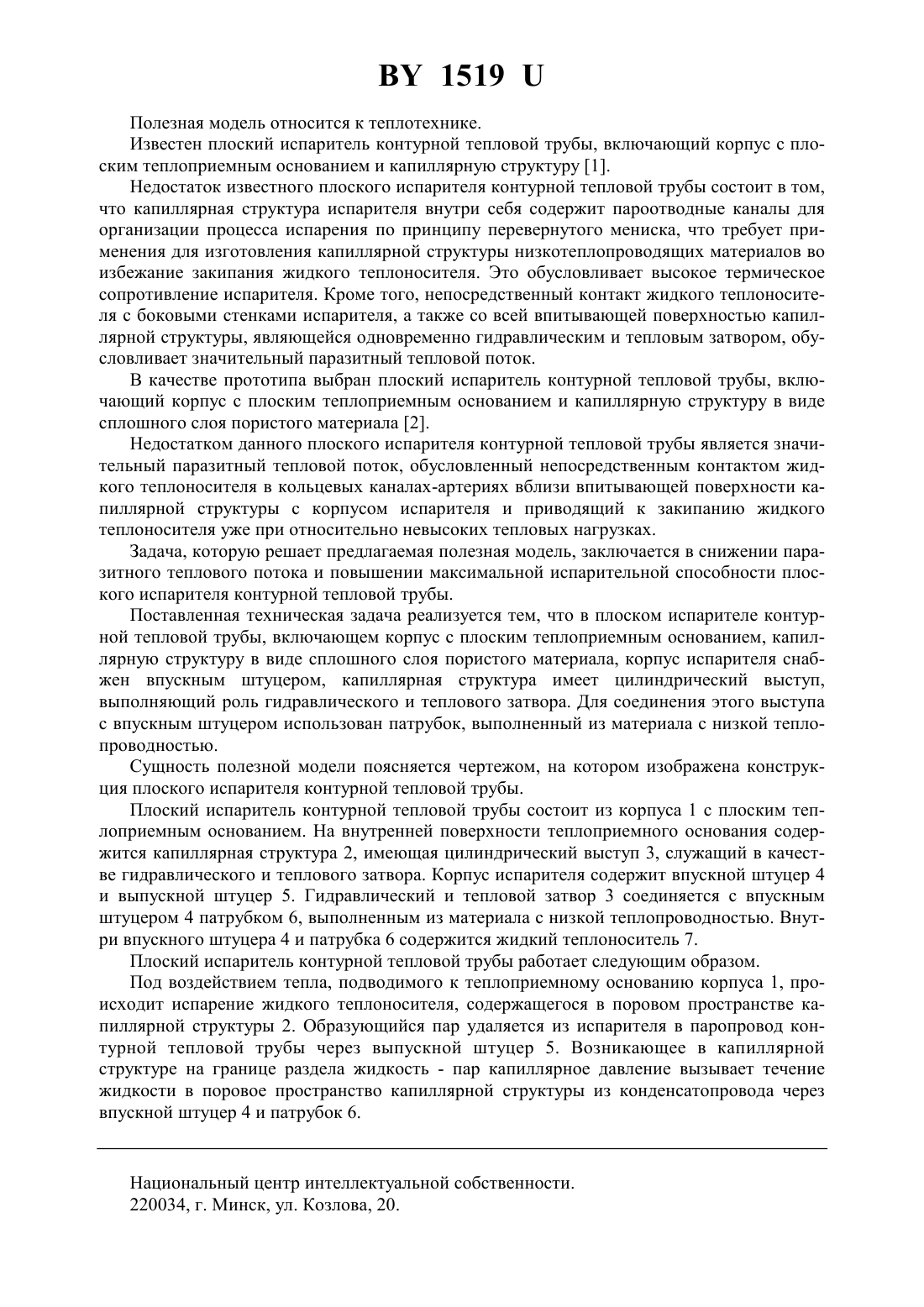

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ПЛОСКИЙ ИСПАРИТЕЛЬ КОНТУРНОЙ ТЕПЛОВОЙ ТРУБЫ(71) Заявитель Государственное научное учреждение Институт порошковой металлургии(72) Авторы Докторов Вячеслав Викторович Мазюк Виктор Васильевич Рак Анатолий Леонидович(73) Патентообладатель Государственное научное учреждение Институт порошковой металлургии(57) Плоский испаритель контурной тепловой трубы, включающий корпус с плоским теплоприемным основанием, капиллярную структуру в виде сплошного слоя пористого материала, отличающийся тем, что корпус испарителя снабжен впускным штуцером, капиллярная структура имеет цилиндрический выступ, для соединения которого с впускным штуцером использован патрубок, выполненный из материала с низкой теплопроводностью. 1519 Полезная модель относится к теплотехнике. Известен плоский испаритель контурной тепловой трубы, включающий корпус с плоским теплоприемным основанием и капиллярную структуру 1. Недостаток известного плоского испарителя контурной тепловой трубы состоит в том,что капиллярная структура испарителя внутри себя содержит пароотводные каналы для организации процесса испарения по принципу перевернутого мениска, что требует применения для изготовления капиллярной структуры низкотеплопроводящих материалов во избежание закипания жидкого теплоносителя. Это обусловливает высокое термическое сопротивление испарителя. Кроме того, непосредственный контакт жидкого теплоносителя с боковыми стенками испарителя, а также со всей впитывающей поверхностью капиллярной структуры, являющейся одновременно гидравлическим и тепловым затвором, обусловливает значительный паразитный тепловой поток. В качестве прототипа выбран плоский испаритель контурной тепловой трубы, включающий корпус с плоским теплоприемным основанием и капиллярную структуру в виде сплошного слоя пористого материала 2. Недостатком данного плоского испарителя контурной тепловой трубы является значительный паразитный тепловой поток, обусловленный непосредственным контактом жидкого теплоносителя в кольцевых каналах-артериях вблизи впитывающей поверхности капиллярной структуры с корпусом испарителя и приводящий к закипанию жидкого теплоносителя уже при относительно невысоких тепловых нагрузках. Задача, которую решает предлагаемая полезная модель, заключается в снижении паразитного теплового потока и повышении максимальной испарительной способности плоского испарителя контурной тепловой трубы. Поставленная техническая задача реализуется тем, что в плоском испарителе контурной тепловой трубы, включающем корпус с плоским теплоприемным основанием, капиллярную структуру в виде сплошного слоя пористого материала, корпус испарителя снабжен впускным штуцером, капиллярная структура имеет цилиндрический выступ,выполняющий роль гидравлического и теплового затво. Для соединения этого выступа с впускным штуцером использован патрубок, выполненный из материала с низкой теплопроводностью. Сущность полезной модели поясняется чертежом, на котором изображена конструкция плоского испарителя контурной тепловой трубы. Плоский испаритель контурной тепловой трубы состоит из корпуса 1 с плоским теплоприемным основанием. На внутренней поверхности теплоприемного основания содержится капиллярная структура 2, имеющая цилиндрический выступ 3, служащий в качестве гидравлического и теплового затвора. Корпус испарителя содержит впускной штуцер 4 и выпускной штуцер 5. Гидравлический и тепловой затвор 3 соединяется с впускным штуцером 4 патрубком 6, выполненным из материала с низкой теплопроводностью. Внутри впускного штуцера 4 и патрубка 6 содержится жидкий теплоноситель 7. Плоский испаритель контурной тепловой трубы работает следующим образом. Под воздействием тепла, подводимого к теплоприемному основанию корпуса 1, происходит испарение жидкого теплоносителя, содержащегося в поровом пространстве капиллярной структуры 2. Образующийся пар удаляется из испарителя в паропровод контурной тепловой трубы через выпускной штуцер 5. Возникающее в капиллярной структуре на границе раздела жидкость - пар капиллярное давление вызывает течение жидкости в поровое пространство капиллярной структуры из конденсатопровода через впускной штуцер 4 и патрубок 6. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
