Устройство для очистки внутренних поверхностей систем отопления

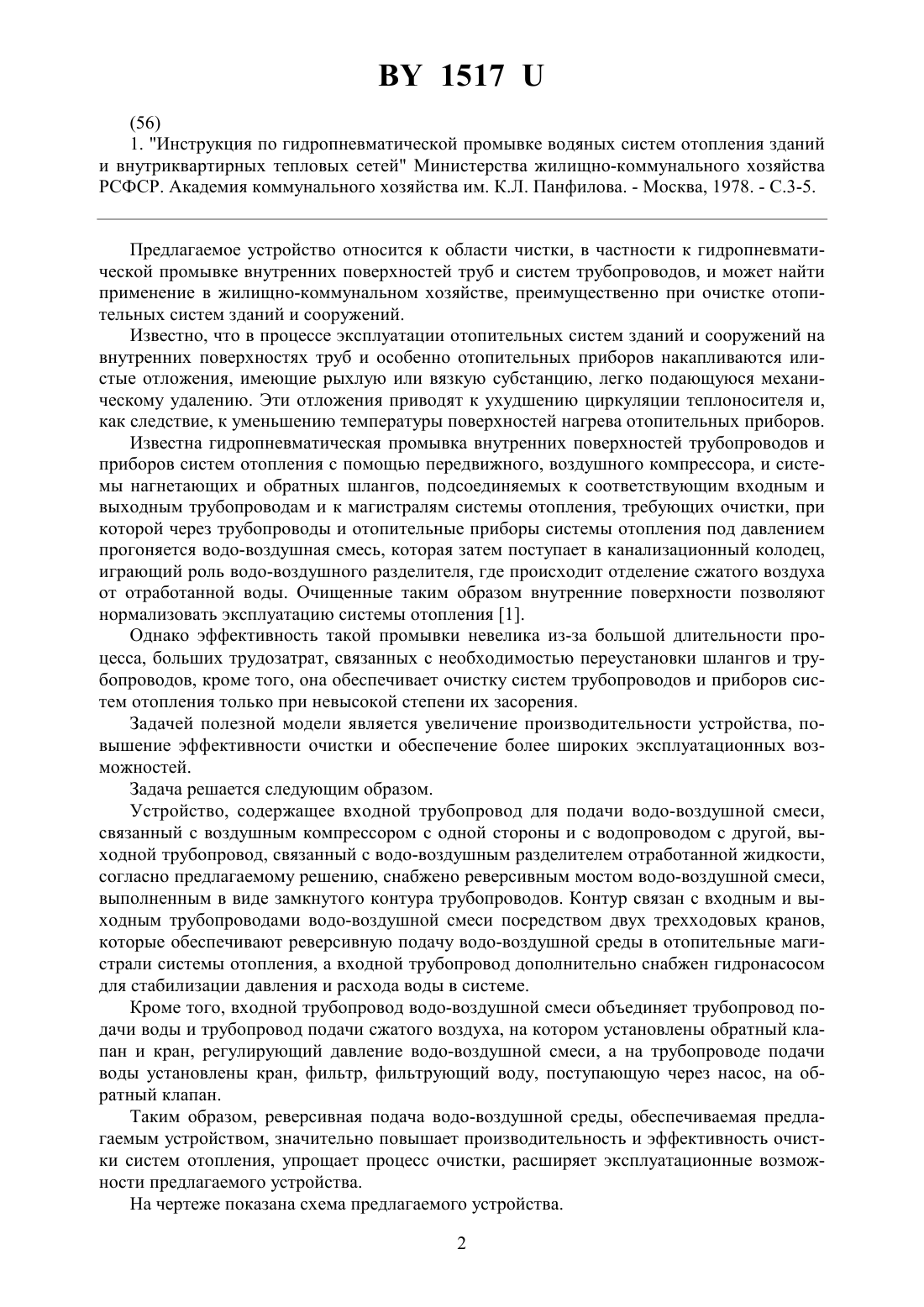

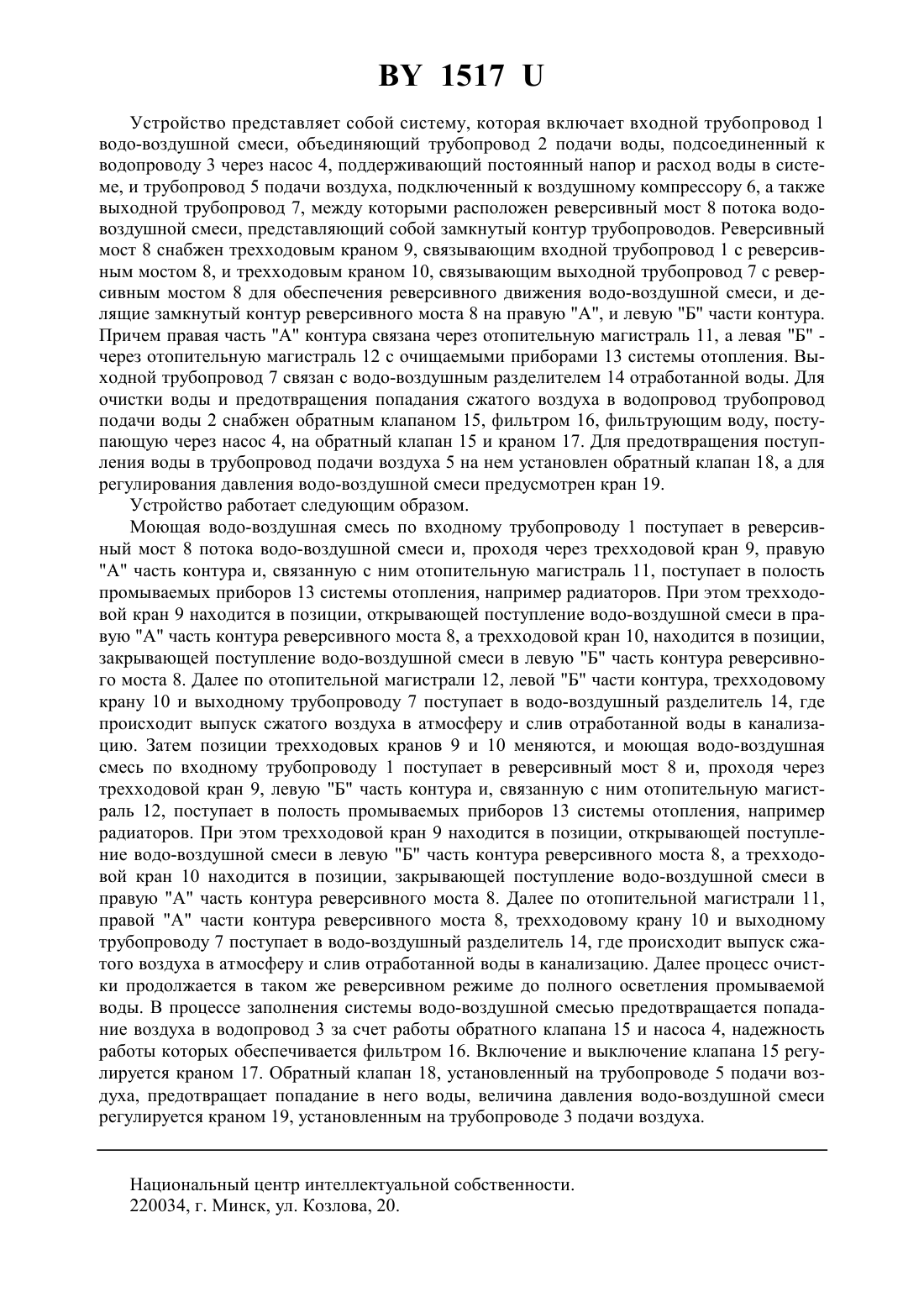

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОЧИСТКИ ВНУТРЕННИХ ПОВЕРХНОСТЕЙ СИСТЕМ ОТОПЛЕНИЯ(71) Заявитель Никифоров Анатолий Павлович(72) Автор Никифоров Анатолий Павлович(73) Патентообладатель Никифоров Анатолий Павлович(57) 1. Устройство для очистки внутренних поверхностей систем отопления, включающее входной трубопровод для подачи водо-воздушной смеси, связанный с компрессором и водопроводом, и выходной трубопровод, связанный с водо-воздушным разделителем, отличающееся тем, что оно снабжено реверсивным мостом водо-воздушной смеси, выполненным в виде замкнутого контура трубопроводов и связанного с входным и выходным трубопроводами водо-воздушной смеси посредством двух трехходовых кранов реверсивной подачи водо-воздушной среды в отопительные магистрали системы отопления, а входной трубопровод дополнительно снабжен гидронасосом для стабилизации давления и расхода воды в системе. 2. Устройство по п. 1, отличающееся тем, что входной трубопровод объединяет трубопроводы подачи воды и подачи воздуха, причем последний снабжен обратным клапаном и краном регулирования давления водо-воздушной смеси, а трубопровод подачи воды - обратным клапаном, фильтром и краном.(56) 1. Инструкция по гидропневматической промывке водяных систем отопления зданий и внутриквартирных тепловых сетей Министерства жилищно-коммунального хозяйства РСФСР. Академия коммунального хозяйства им. К.Л. Панфилова. - Москва, 1978. - С.3-5. Предлагаемое устройство относится к области чистки, в частности к гидропневматической промывке внутренних поверхностей труб и систем трубопроводов, и может найти применение в жилищно-коммунальном хозяйстве, преимущественно при очистке отопительных систем зданий и сооружений. Известно, что в процессе эксплуатации отопительных систем зданий и сооружений на внутренних поверхностях труб и особенно отопительных приборов накапливаются илистые отложения, имеющие рыхлую или вязкую субстанцию, легко подающуюся механическому удалению. Эти отложения приводят к ухудшению циркуляции теплоносителя и,как следствие, к уменьшению температуры поверхностей нагрева отопительных приборов. Известна гидропневматическая промывка внутренних поверхностей трубопроводов и приборов систем отопления с помощью передвижного, воздушного компрессора, и системы нагнетающих и обратных шлангов, подсоединяемых к соответствующим входным и выходным трубопроводам и к магистралям системы отопления, требующих очистки, при которой через трубопроводы и отопительные приборы системы отопления под давлением прогоняется водо-воздушная смесь, которая затем поступает в канализационный колодец,играющий роль водо-воздушного разделителя, где происходит отделение сжатого воздуха от отработанной воды. Очищенные таким образом внутренние поверхности позволяют нормализовать эксплуатацию системы отопления 1. Однако эффективность такой промывки невелика из-за большой длительности процесса, больших трудозатрат, связанных с необходимостью переустановки шлангов и трубопроводов, кроме того, она обеспечивает очистку систем трубопроводов и приборов систем отопления только при невысокой степени их засорения. Задачей полезной модели является увеличение производительности устройства, повышение эффективности очистки и обеспечение более широких эксплуатационных возможностей. Задача решается следующим образом. Устройство, содержащее входной трубопровод для подачи водо-воздушной смеси,связанный с воздушным компрессором с одной стороны и с водопроводом с другой, выходной трубопровод, связанный с водо-воздушным разделителем отработанной жидкости,согласно предлагаемому решению, снабжено реверсивным мостом водо-воздушной смеси,выполненным в виде замкнутого контура трубопроводов. Контур связан с входным и выходным трубопроводами водо-воздушной смеси посредством двух трехходовых кранов,которые обеспечивают реверсивную подачу водо-воздушной среды в отопительные магистрали системы отопления, а входной трубопровод дополнительно снабжен гидронасосом для стабилизации давления и расхода воды в системе. Кроме того, входной трубопровод водо-воздушной смеси объединяет трубопровод подачи воды и трубопровод подачи сжатого воздуха, на котором установлены обратный клапан и кран, регулирующий давление водо-воздушной смеси, а на трубопроводе подачи воды установлены кран, фильтр, фильтрующий воду, поступающую через насос, на обратный клапан. Таким образом, реверсивная подача водо-воздушной среды, обеспечиваемая предлагаемым устройством, значительно повышает производительность и эффективность очистки систем отопления, упрощает процесс очистки, расширяет эксплуатационные возможности предлагаемого устройства. На чертеже показана схема предлагаемого устройства. 2 1517 Устройство представляет собой систему, которая включает входной трубопровод 1 водо-воздушной смеси, объединяющий трубопровод 2 подачи воды, подсоединенный к водопроводу 3 через насос 4, поддерживающий постоянный напор и расход воды в системе, и трубопровод 5 подачи воздуха, подключенный к воздушному компрессору 6, а также выходной трубопровод 7, между которыми расположен реверсивный мост 8 потока водовоздушной смеси, представляющий собой замкнутый контур трубопроводов. Реверсивный мост 8 снабжен трехходовым краном 9, связывающим входной трубопровод 1 с реверсивным мостом 8, и трехходовым краном 10, связывающим выходной трубопровод 7 с реверсивным мостом 8 для обеспечения реверсивного движения водо-воздушной смеси, и делящие замкнутый контур реверсивного моста 8 на правую А, и левую Б части контура. Причем правая часть А контура связана через отопительную магистраль 11, а левая Б через отопительную магистраль 12 с очищаемыми приборами13 системы отопления. Выходной трубопровод 7 связан с водо-воздушным разделителем 14 отработанной воды. Для очистки воды и предотвращения попадания сжатого воздуха в водопровод трубопровод подачи воды 2 снабжен обратным клапаном 15, фильтром 16, фильтрующим воду, поступающую через насос 4, на обратный клапан 15 и краном 17. Для предотвращения поступления воды в трубопровод подачи воздуха 5 на нем установлен обратный клапан 18, а для регулирования давления водо-воздушной смеси предусмотрен кран 19. Устройство работает следующим образом. Моющая водо-воздушная смесь по входному трубопроводу 1 поступает в реверсивный мост 8 потока водо-воздушной смеси и, проходя через трехходовой кран 9, правую А часть контура и, связанную с ним отопительную магистраль 11, поступает в полость промываемых приборов 13 системы отопления, например радиаторов. При этом трехходовой кран 9 находится в позиции, открывающей поступление водо-воздушной смеси в правую А часть контура реверсивного моста 8, а трехходовой кран 10, находится в позиции,закрывающей поступление водо-воздушной смеси в левую Б часть контура реверсивного моста 8. Далее по отопительной магистрали 12, левой Б части контура, трехходовому крану 10 и выходному трубопроводу 7 поступает в водо-воздушный разделитель 14, где происходит выпуск сжатого воздуха в атмосферу и слив отработанной воды в канализацию. Затем позиции трехходовых кранов 9 и 10 меняются, и моющая водо-воздушная смесь по входному трубопроводу 1 поступает в реверсивный мост 8 и, проходя через трехходовой кран 9, левую Б часть контура и, связанную с ним отопительную магистраль 12, поступает в полость промываемых приборов 13 системы отопления, например радиаторов. При этом трехходовой кран 9 находится в позиции, открывающей поступление водо-воздушной смеси в левую Б часть контура реверсивного моста 8, а трехходовой кран 10 находится в позиции, закрывающей поступление водо-воздушной смеси в правую А часть контура реверсивного моста 8. Далее по отопительной магистрали 11,правой А части контура реверсивного моста 8, трехходовому крану 10 и выходному трубопроводу 7 поступает в водо-воздушный разделитель 14, где происходит выпуск сжатого воздуха в атмосферу и слив отработанной воды в канализацию. Далее процесс очистки продолжается в таком же реверсивном режиме до полного осветления промываемой воды. В процессе заполнения системы водо-воздушной смесью предотвращается попадание воздуха в водопровод 3 за счет работы обратного клапана 15 и насоса 4, надежность работы которых обеспечивается фильтром 16. Включение и выключение клапана 15 регулируется краном 17. Обратный клапан 18, установленный на трубопроводе 5 подачи воздуха, предотвращает попадание в него воды, величина давления водо-воздушной смеси регулируется краном 19, установленным на трубопроводе 3 подачи воздуха. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
