Поглотитель электромагнитной энергии

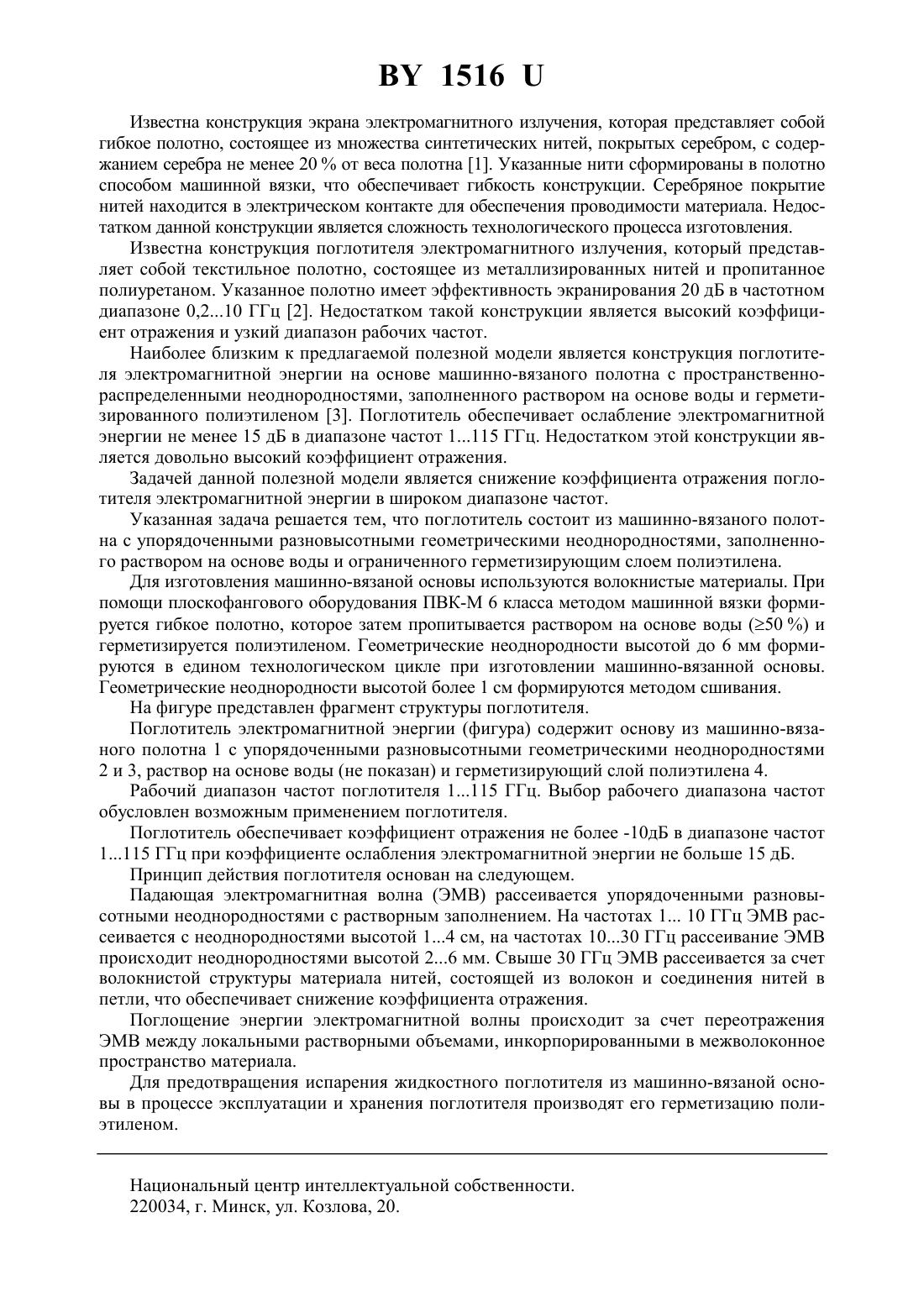

(71) Заявитель Учреждение образования Белорусский государственный университет информатики и радиоэлектроники(72) Авторы Лыньков Леонид Михайлович Борботько Тимофей Валентинович Колбун Наталья Викторовна(73) Патентообладатель Учреждение образования Белорусский государственный университет информатики и радиоэлектроники(57) Поглотитель электромагнитной энергии, содержащий машинно-вязаное полотно, заполненное раствором на основе воды ( 50 ) и ограниченное герметизирующим слоем полиэтилена, отличающийся тем, что машинно-вязаное полотно содержит упорядоченные разновысотные геометрические неоднородности.(56) 1. Пат. 5968854 США, МПК В 32 В 009/00./,(США).943957 Заявл. 3.10.1997 Опубл. 19.10.1999 НПК 442/132. - 10 с. 2. Пат. 4572960 США, МПК 21 003/02./,. ,/,(США).348190 Заявл. 1.11.1982 Опубл. 25.02.1986 НПК 250/516.1. - 12 с. 3. Пат. 1119 Республика Беларусь, МПК Н 01 17/00. Поглотитель электромагнитного излучения / Лыньков Л.М., Борботько Т.В., Колбун Н.В. / УО Белорусский государственный университет информатики и радиоэлектроники. 20030142, заявл. 04.04.2003 опубл. 30.12.2003 г. Полезная модель относится к устройствам антенной техники, в частности к устройствам для поглощения излучаемых антенной волн, и может быть использована для создания широкополосных поглотителей электромагнитной энергии. 1516 Известна конструкция экрана электромагнитного излучения, которая представляет собой гибкое полотно, состоящее из множества синтетических нитей, покрытых серебром, с содержанием серебра не менее 20 от веса полотна 1. Указанные нити сформированы в полотно способом машинной вязки, что обеспечивает гибкость конструкции. Серебряное покрытие нитей находится в электрическом контакте для обеспечения проводимости материала. Недостатком данной конструкции является сложность технологического процесса изготовления. Известна конструкция поглотителя электромагнитного излучения, который представляет собой текстильное полотно, состоящее из металлизированных нитей и пропитанное полиуретаном. Указанное полотно имеет эффективность экранирования 20 дБ в частотном диапазоне 0,210 ГГц 2. Недостатком такой конструкции является высокий коэффициент отражения и узкий диапазон рабочих частот. Наиболее близким к предлагаемой полезной модели является конструкция поглотителя электромагнитной энергии на основе машинно-вязаного полотна с пространственнораспределенными неоднородностями, заполненного раствором на основе воды и герметизированного полиэтиленом 3. Поглотитель обеспечивает ослабление электромагнитной энергии не менее 15 дБ в диапазоне частот 1115 ГГц. Недостатком этой конструкции является довольно высокий коэффициент отражения. Задачей данной полезной модели является снижение коэффициента отражения поглотителя электромагнитной энергии в широком диапазоне частот. Указанная задача решается тем, что поглотитель состоит из машинно-вязаного полотна с упорядоченными разновысотными геометрическими неоднородностями, заполненного раствором на основе воды и ограниченного герметизирующим слоем полиэтилена. Для изготовления машинно-вязаной основы используются волокнистые материалы. При помощи плоскофангового оборудования ПВК-М 6 класса методом машинной вязки формируется гибкое полотно, которое затем пропитывается раствором на основе воды (50 ) и герметизируется полиэтиленом. Геометрические неоднородности высотой до 6 мм формируются в едином технологическом цикле при изготовлении машинно-вязанной основы. Геометрические неоднородности высотой более 1 см формируются методом сшивания. На фигуре представлен фрагмент структуры поглотителя. Поглотитель электромагнитной энергии (фигура) содержит основу из машинно-вязаного полотна 1 с упорядоченными разновысотными геометрическими неоднородностями 2 и 3, раствор на основе воды (не показан) и герметизирующий слой полиэтилена 4. Рабочий диапазон частот поглотителя 1115 ГГц. Выбор рабочего диапазона частот обусловлен возможным применением поглотителя. Поглотитель обеспечивает коэффициент отражения не более -10 дБ в диапазоне частот 1115 ГГц при коэффициенте ослабления электромагнитной энергии не больше 15 дБ. Принцип действия поглотителя основан на следующем. Падающая электромагнитная волна (ЭМВ) рассеивается упорядоченными разновысотными неоднородностями с растворным заполнением. На частотах 1 10 ГГц ЭМВ рассеивается с неоднородностями высотой 14 см, на частотах 1030 ГГц рассеивание ЭМВ происходит неоднородностями высотой 26 мм. Свыше 30 ГГц ЭМВ рассеивается за счет волокнистой структуры материала нитей, состоящей из волокон и соединения нитей в петли, что обеспечивает снижение коэффициента отражения. Поглощение энергии электромагнитной волны происходит за счет переотражения ЭМВ между локальными растворными объемами, инкорпорированными в межволоконное пространство материала. Для предотвращения испарения жидкостного поглотителя из машинно-вязаной основы в процессе эксплуатации и хранения поглотителя производят его герметизацию полиэтиленом. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
