Лопата

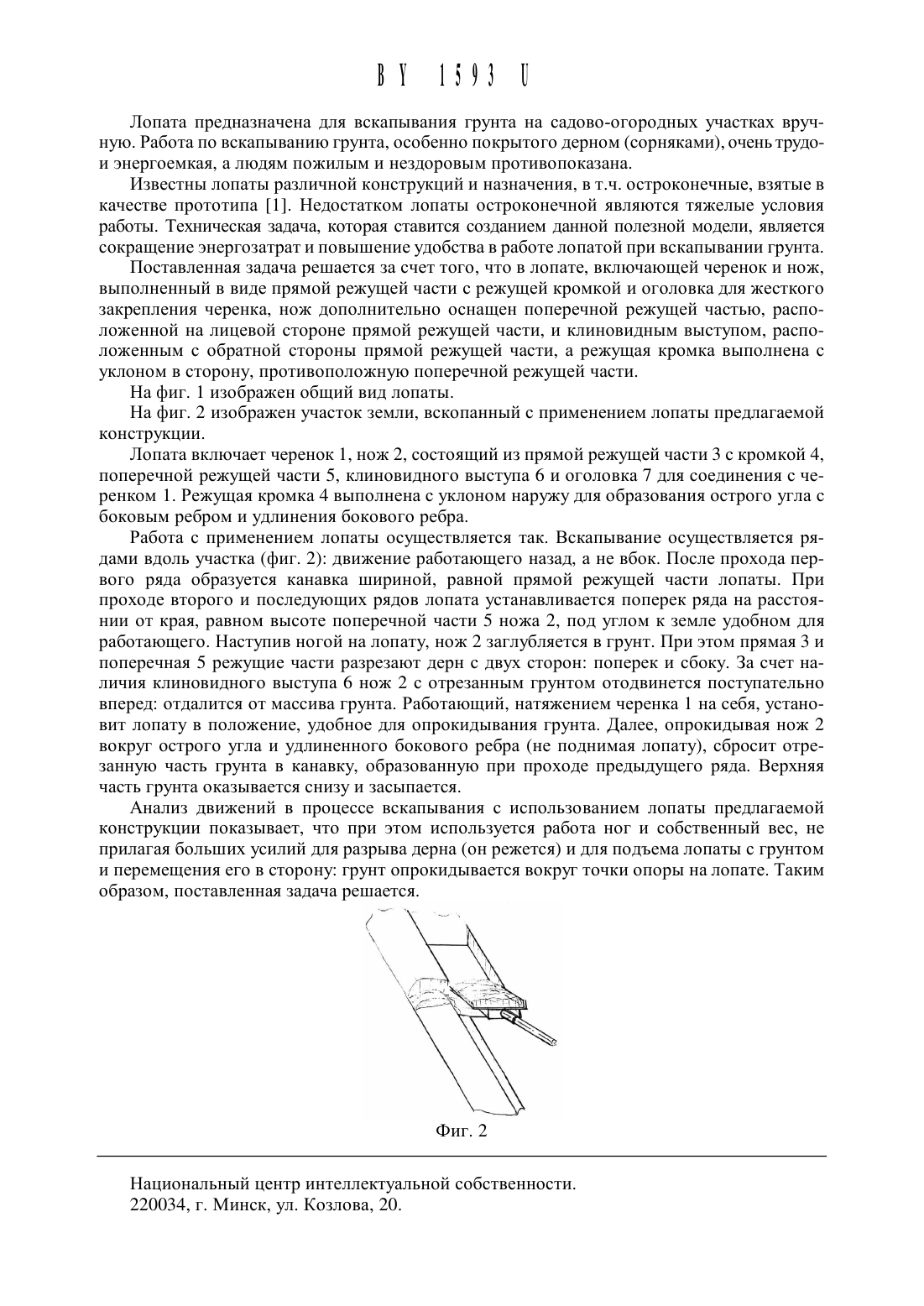

ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ к ПАТЕНТУНАЦИОНАЛЬНЫЙ ЦЕНтг ИНТЕЛЛЕКТУАЛЬНОИ СОБСТВЕННОСТИ(71) Заявитель Берхин Владимир Ильич(72) Автор Берхин Владимир Ильич (ВУ)(73) Патентообладатель Берхин Владимир Ильич (ВУ)Лопата, включающая черенок и нож, выполненный в виде прямой режущей части с режущей кромкой и оголовка для жесткого закрепления черенка, отличающаяся тем, что нож дополнительно оснащен поперечной режущей частью, расположенной на лицевой стороне прямой режущей части, и клиновидным выступом, расположенным с обратной стороны прямой режущей части, а режущая кромка выполнена с уклоном в сторону, противоположную поперечной режущей части.(56) 1. Лопата Остроконечная выпускается по ГОСТ 27707. Каталог стандартов 2001 г. Г 96.Лопата предназначена для вскапывания грунта на садово-огородных участках вручную. Работа по вскапыванию грунта, особенно покрытого дерном (сорняками), очень трудои энергоемкая, а людям пожилым И нездоровым противопоказана.Известны лопаты различной конструкций и назначения, в т.ч. остроконечные, взятые в качестве прототипа 1. Недостатком лопаты остроконечной являются тяжелые условия работы. Техническая задача, которая ставится созданием данной полезной модели, является сокращение энергозатрат и повышение удобства в работе лопатой при вскапывании грунта.Поставленная задача решается за счет того, что в лопате, включающей черенок и нож,выполненный в виде прямой режущей части с режущей кромкой и оголовка для жесткого закрепления черенка, нож дополнительно оснащен поперечной режущей частью, расположенной на лицевой стороне прямой режущей части, и клиновидным выступом, расположенным с обратной стороны прямой режущей части, а режущая кромка выполнена с уклоном в сторону, противоположную поперечной режущей части.На фиг. 1 изображен общий вид лопаты.На фиг. 2 изображен участок земли, вскопанный с применением лопаты предлагаемой конструкции.Лопата включает черенок 1, нож 2, состоящий из прямой режущей части 3 с кромкой 4,поперечной режущей части 5, клиновидного выступа 6 и оголовка 7 для соединения с черенком 1. Режущая кромка 4 выполнена с уклоном наружу для образования острого угла с боковым ребром и удлинения бокового ребра.Работа с применением лопаты осуществляется так. Вскапывание осуществляется рядами вдоль участка (фиг. 2) движение работающего назад, а не вбок. После прохода первого ряда образуется канавка Шириной, равной прямой режущей части лопаты. При проходе второго и последующих рядов лопата устанавливается поперек ряда на расстоянии от края, равном высоте поперечной части 5 ножа 2, под углом к земле удобном для работающего. Наступив ногой на лопату, нож 2 заглубляется в грунт. При этом прямая 3 и поперечная 5 режущие части разрезают дерн с двух сторон поперек и сбоку. За счет наличия клиновидного выступа 6 нож 2 с отрезанным грунтом отодвинется поступательно вперед отдалится от массива грунта. Работающий, натяжением черенка 1 на себя, установит лопату в положение, удобное для опрокидывания грунта. Далее, опрокидывая нож 2 вокруг острого угла и удлиненного бокового ребра (не поднимая лопату), сбросит отрезанную часть грунта в канавку, образованную при проходе предыдущего ряда. Верхняя часть грунта оказывается снизу и засыпается.Анализ движений в процессе вскапывания с использованием лопаты предлагаемой конструкции показывает, что при этом используется работа ног и собственный вес, не прилагая больщих усилий для разрыва дерна (он режется) и для подъема лопаты с грунтом и перемещения его в сторону грунт опрокидывается вокруг точки опоры на лопате. Таким образом, поставленная задача рещается.Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
