Поглотитель электромагнитного излучения

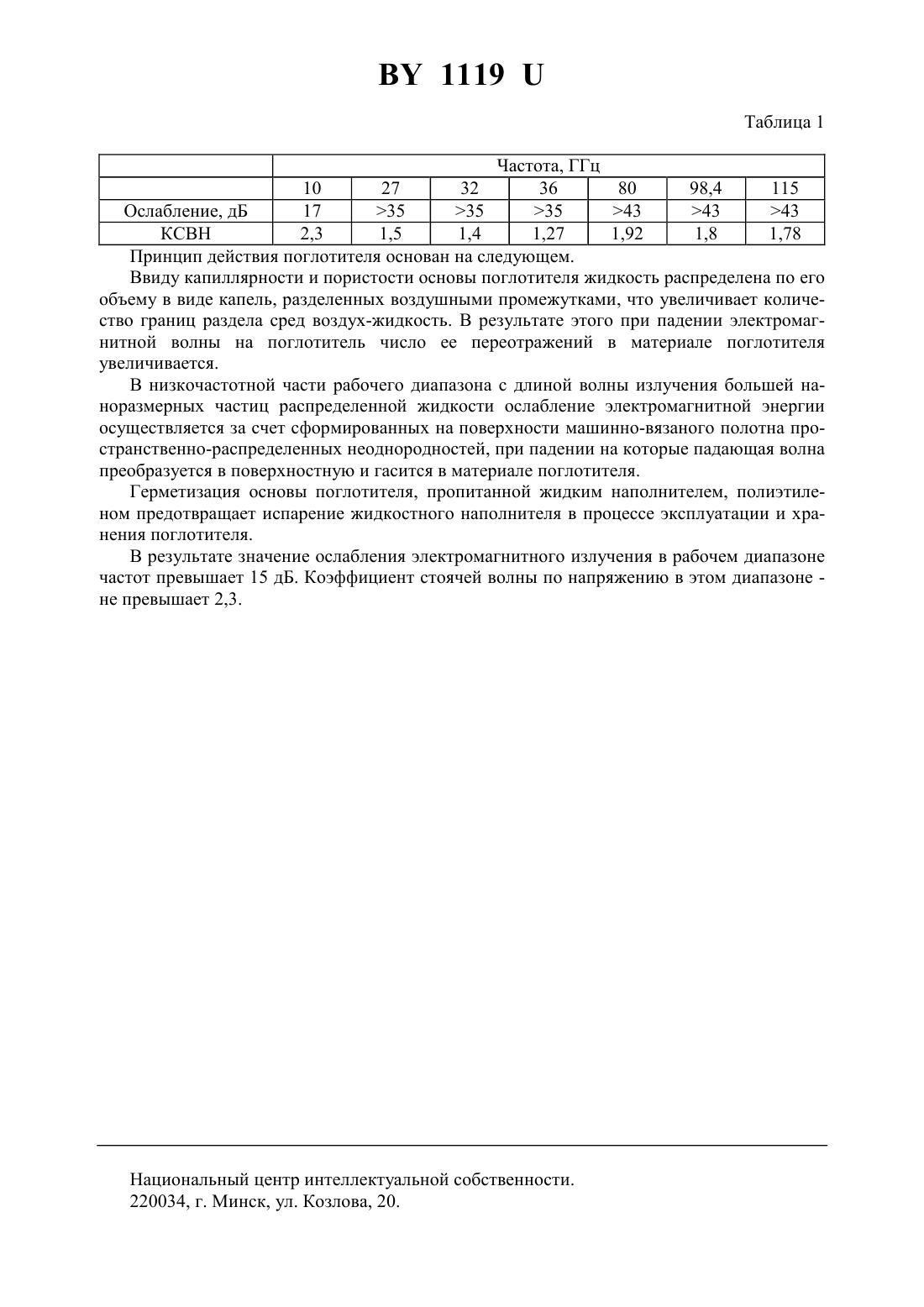

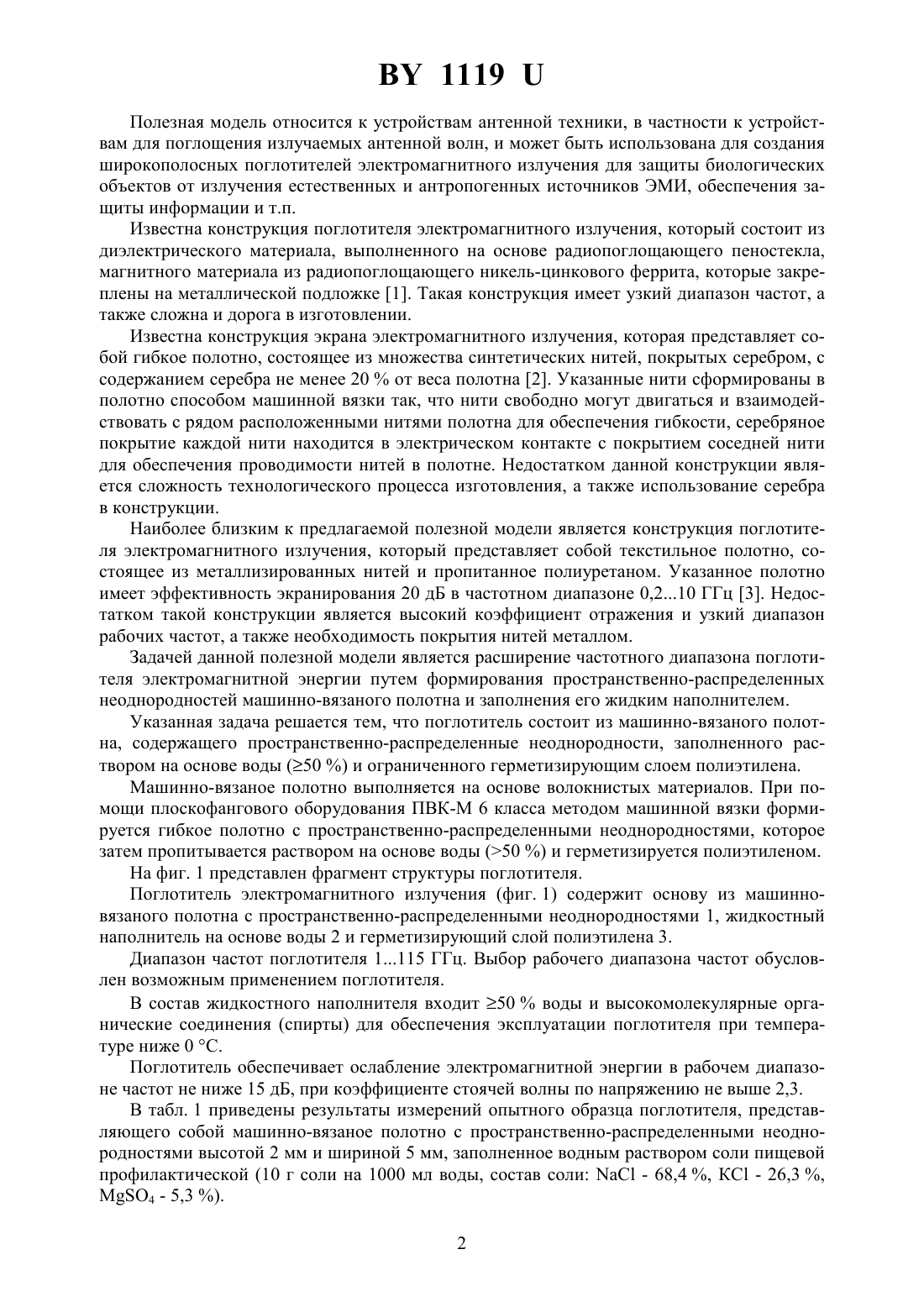

(71) Заявитель Учреждение образования Белорусский государственный университет информатики и радиоэлектроники(72) Авторы Лыньков Леонид Михайлович Борботько Тимофей Валентинович Колбун Наталья Викторовна(73) Патентообладатель Учреждение образования Белорусский государственный университет информатики и радиоэлектроники(57) Поглотитель электромагнитного излучения, содержащий машинно-вязаное полотно,отличающийся тем, что машинно-вязаное полотно содержит пространственно-распределенные неоднородности, заполнено раствором на основе воды (50 ) и ограничено герметизирующим слоем полиэтилена.(56) 1. Патент России 2110122, МПК 6 0117/00. Сверхширокодиапазонный поглотитель электромагнитных волн/Александров Ю.К., Сидоров О.Н., Хохлов В.М. - 1997. 2. Пат. США 5968854, МПК В 32 В 009/00. 1119 Полезная модель относится к устройствам антенной техники, в частности к устройствам для поглощения излучаемых антенной волн, и может быть использована для создания широкополосных поглотителей электромагнитного излучения для защиты биологических объектов от излучения естественных и антропогенных источников ЭМИ, обеспечения защиты информации и т.п. Известна конструкция поглотителя электромагнитного излучения, который состоит из диэлектрического материала, выполненного на основе радиопоглощающего пеностекла,магнитного материала из радиопоглощающего никель-цинкового феррита, которые закреплены на металлической подложке 1. Такая конструкция имеет узкий диапазон частот, а также сложна и дорога в изготовлении. Известна конструкция экрана электромагнитного излучения, которая представляет собой гибкое полотно, состоящее из множества синтетических нитей, покрытых серебром, с содержанием серебра не менее 20 от веса полотна 2. Указанные нити сформированы в полотно способом машинной вязки так, что нити свободно могут двигаться и взаимодействовать с рядом расположенными нитями полотна для обеспечения гибкости, серебряное покрытие каждой нити находится в электрическом контакте с покрытием соседней нити для обеспечения проводимости нитей в полотне. Недостатком данной конструкции является сложность технологического процесса изготовления, а также использование серебра в конструкции. Наиболее близким к предлагаемой полезной модели является конструкция поглотителя электромагнитного излучения, который представляет собой текстильное полотно, состоящее из металлизированных нитей и пропитанное полиуретаном. Указанное полотно имеет эффективность экранирования 20 дБ в частотном диапазоне 0,210 ГГц 3. Недостатком такой конструкции является высокий коэффициент отражения и узкий диапазон рабочих частот, а также необходимость покрытия нитей металлом. Задачей данной полезной модели является расширение частотного диапазона поглотителя электромагнитной энергии путем формирования пространственно-распределенных неоднородностей машинно-вязаного полотна и заполнения его жидким наполнителем. Указанная задача решается тем, что поглотитель состоит из машинно-вязаного полотна, содержащего пространственно-распределенные неоднородности, заполненного раствором на основе воды (50 ) и ограниченного герметизирующим слоем полиэтилена. Машинно-вязаное полотно выполняется на основе волокнистых материалов. При помощи плоскофангового оборудования ПВК-М 6 класса методом машинной вязки формируется гибкое полотно с пространственно-распределенными неоднородностями, которое затем пропитывается раствором на основе воды (50 ) и герметизируется полиэтиленом. На фиг. 1 представлен фрагмент структуры поглотителя. Поглотитель электромагнитного излучения (фиг. 1) содержит основу из машинновязаного полотна с пространственно-распределенными неоднородностями 1, жидкостный наполнитель на основе воды 2 и герметизирующий слой полиэтилена 3. Диапазон частот поглотителя 1115 ГГц. Выбор рабочего диапазона частот обусловлен возможным применением поглотителя. В состав жидкостного наполнителя входит 50 воды и высокомолекулярные органические соединения (спирты) для обеспечения эксплуатации поглотителя при температуре ниже 0 С. Поглотитель обеспечивает ослабление электромагнитной энергии в рабочем диапазоне частот не ниже 15 дБ, при коэффициенте стоячей волны по напряжению не выше 2,3. В табл. 1 приведены результаты измерений опытного образца поглотителя, представляющего собой машинно-вязаное полотно с пространственно-распределенными неоднородностями высотой 2 мм и шириной 5 мм, заполненное водным раствором соли пищевой профилактической (10 г соли на 1000 мл воды, состав соли- 68,4 , КС - 26,3 ,4 - 5,3 ). 2 1119 Таблица 1 Частота, ГГц 10 27 32 36 80 98,4 115 Ослабление, дБ 17 35 35 35 43 43 43 КСВН 2,3 1,5 1,4 1,27 1,92 1,8 1,78 Принцип действия поглотителя основан на следующем. Ввиду капиллярности и пористости основы поглотителя жидкость распределена по его объему в виде капель, разделенных воздушными промежутками, что увеличивает количество границ раздела сред воздух-жидкость. В результате этого при падении электромагнитной волны на поглотитель число ее переотражений в материале поглотителя увеличивается. В низкочастотной части рабочего диапазона с длиной волны излучения большей наноразмерных частиц распределенной жидкости ослабление электромагнитной энергии осуществляется за счет сформированных на поверхности машинно-вязаного полотна пространственно-распределенных неоднородностей, при падении на которые падающая волна преобразуется в поверхностную и гасится в материале поглотителя. Герметизация основы поглотителя, пропитанной жидким наполнителем, полиэтиленом предотвращает испарение жидкостного наполнителя в процессе эксплуатации и хранения поглотителя. В результате значение ослабления электромагнитного излучения в рабочем диапазоне частот превышает 15 дБ. Коэффициент стоячей волны по напряжению в этом диапазоне не превышает 2,3. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
