Теплоизоляционный элемент для изоляции строительных конструкций

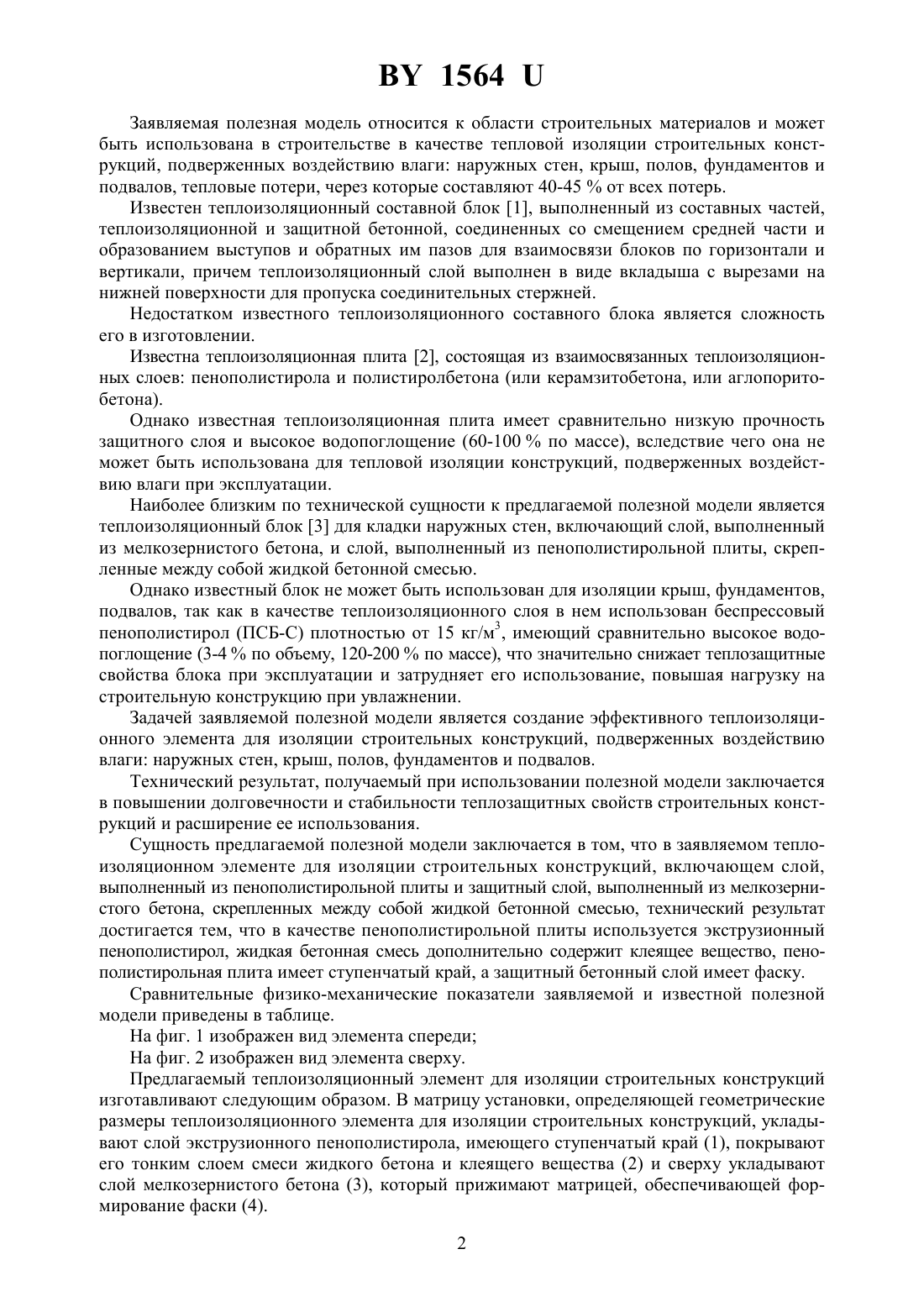

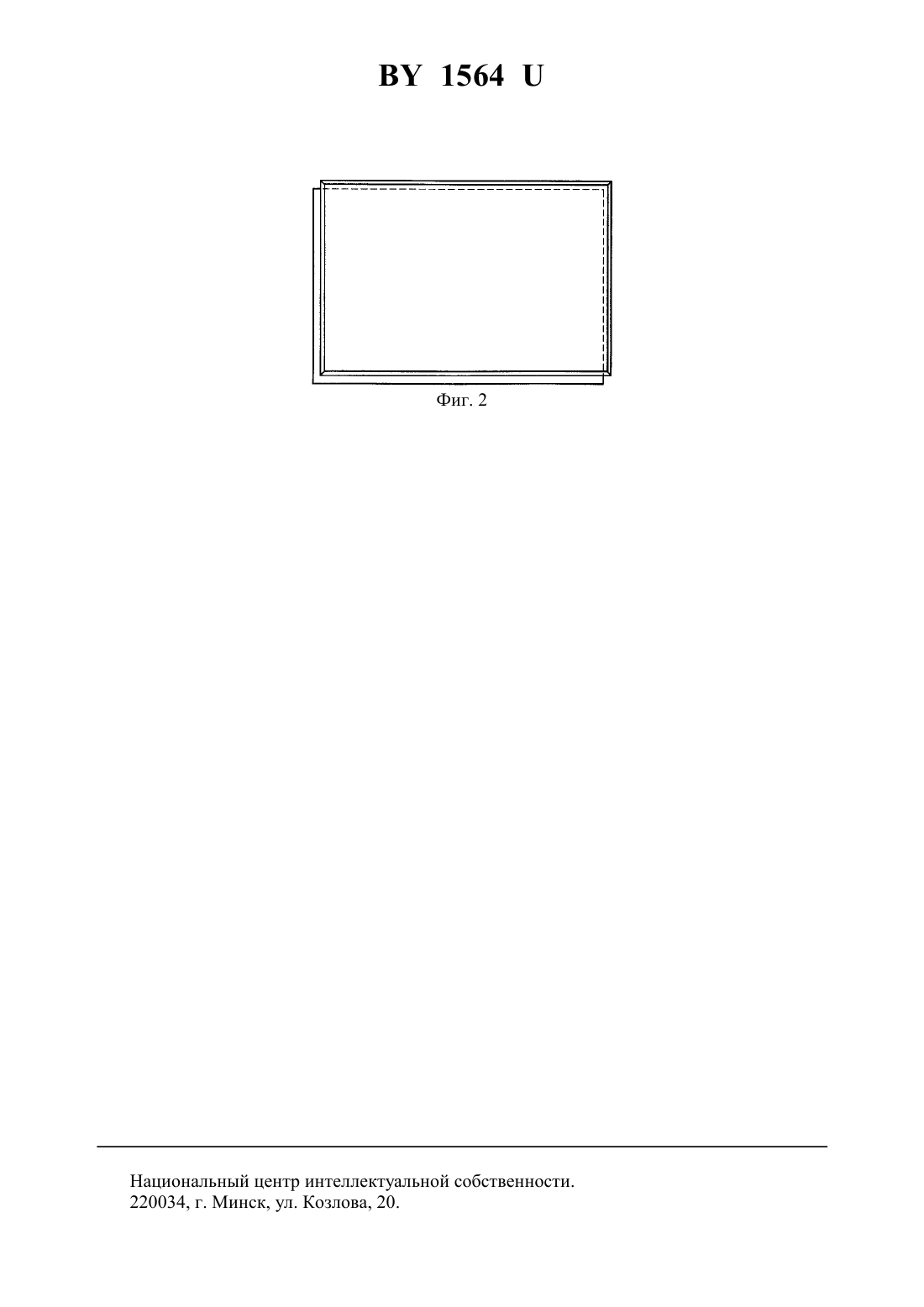

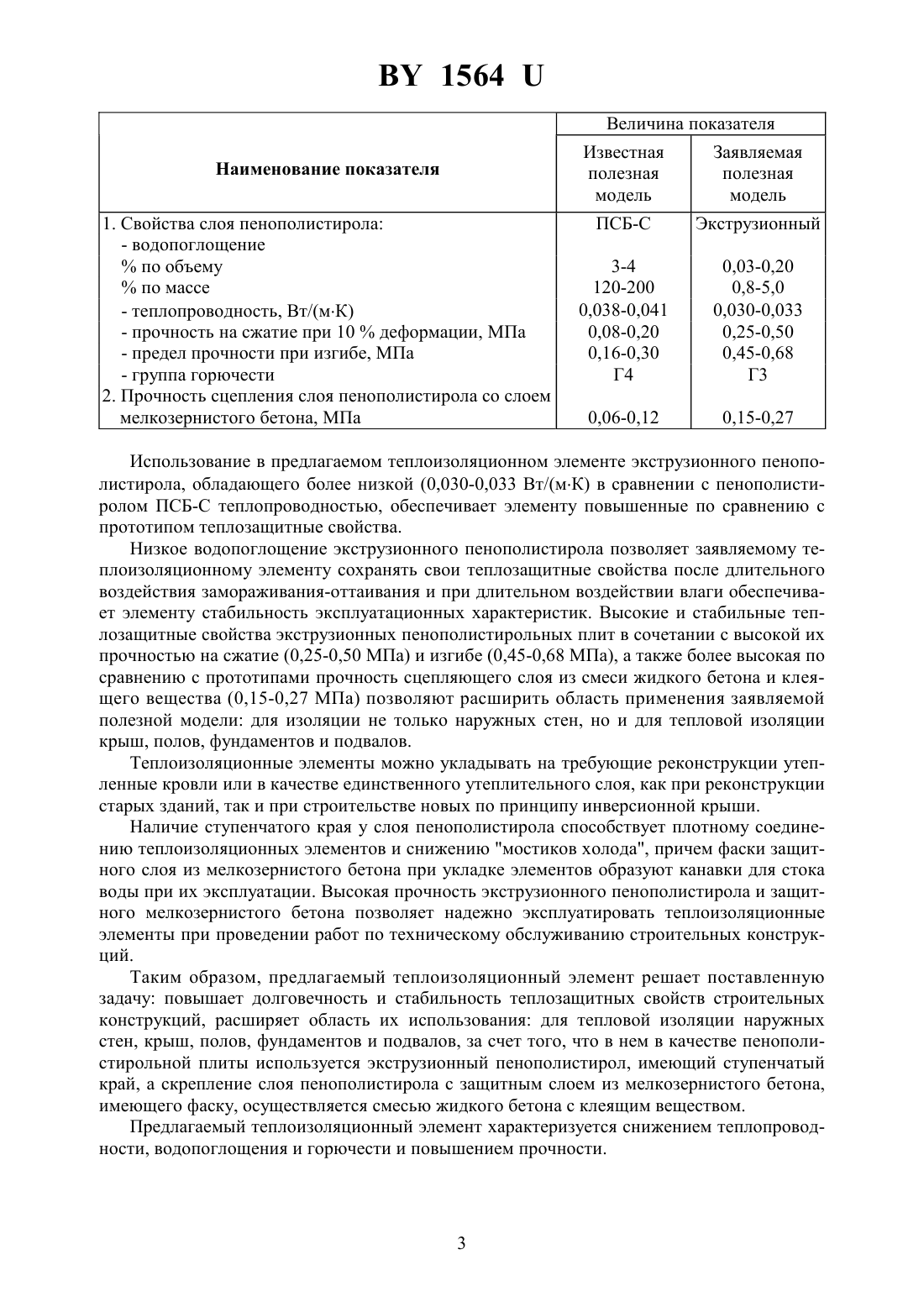

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ТЕПЛОИЗОЛЯЦИОННЫЙ ЭЛЕМЕНТ ДЛЯ ИЗОЛЯЦИИ СТРОИТЕЛЬНЫХ КОНСТРУКЦИЙ(71) Заявитель Индивидуальный предприниматель Семенов Игорь Николаевич(72) Автор Семенов Игорь Николаевич(73) Патентообладатель Индивидуальный предприниматель Семенов Игорь Николаевич(57) 1. Теплоизоляционный элемент для изоляции строительных конструкций, подверженных воздействию влаги, включающий слой, выполненный из пенополистирольной плиты и защитный слой, выполненный из мелкозернистого бетона, скрепленные между собой жидкой бетонной смесью, отличающийся тем, что в качестве пенополистирольной плиты используется экструзионный пенополистирол. 2. Элемент по п. 1, отличающийся тем, что жидкая бетонная смесь дополнительно содержит клеящее вещество. 3. Элемент по п. 1, отличающийся тем, что пенополистирольная плита имеет ступенчатый край. 4. Элемент по п. 1, отличающийся тем, что защитный бетонный слой имеет фаску. 1564 Заявляемая полезная модель относится к области строительных материалов и может быть использована в строительстве в качестве тепловой изоляции строительных конструкций, подверженных воздействию влаги наружных стен, крыш, полов, фундаментов и подвалов, тепловые потери, через которые составляют 40-45 от всех потерь. Известен теплоизоляционный составной блок 1, выполненный из составных частей,теплоизоляционной и защитной бетонной, соединенных со смещением средней части и образованием выступов и обратных им пазов для взаимосвязи блоков по горизонтали и вертикали, причем теплоизоляционный слой выполнен в виде вкладыша с вырезами на нижней поверхности для пропуска соединительных стержней. Недостатком известного теплоизоляционного составного блока является сложность его в изготовлении. Известна теплоизоляционная плита 2, состоящая из взаимосвязанных теплоизоляционных слоев пенополистирола и полистиролбетона (или керамзитобетона, или аглопоритобетона). Однако известная теплоизоляционная плита имеет сравнительно низкую прочность защитного слоя и высокое водопоглощение (60-100 по массе), вследствие чего она не может быть использована для тепловой изоляции конструкций, подверженных воздействию влаги при эксплуатации. Наиболее близким по технической сущности к предлагаемой полезной модели является теплоизоляционный блок 3 для кладки наружных стен, включающий слой, выполненный из мелкозернистого бетона, и слой, выполненный из пенополистирольной плиты, скрепленные между собой жидкой бетонной смесью. Однако известный блок не может быть использован для изоляции крыш, фундаментов,подвалов, так как в качестве теплоизоляционного слоя в нем использован беспрессовый пенополистирол (ПСБ-С) плотностью от 15 кг/м 3, имеющий сравнительно высокое водопоглощение (3-4 по объему, 120-200 по массе), что значительно снижает теплозащитные свойства блока при эксплуатации и затрудняет его использование, повышая нагрузку на строительную конструкцию при увлажнении. Задачей заявляемой полезной модели является создание эффективного теплоизоляционного элемента для изоляции строительных конструкций, подверженных воздействию влаги наружных стен, крыш, полов, фундаментов и подвалов. Технический результат, получаемый при использовании полезной модели заключается в повышении долговечности и стабильности теплозащитных свойств строительных конструкций и расширение ее использования. Сущность предлагаемой полезной модели заключается в том, что в заявляемом теплоизоляционном элементе для изоляции строительных конструкций, включающем слой,выполненный из пенополистирольной плиты и защитный слой, выполненный из мелкозернистого бетона, скрепленных между собой жидкой бетонной смесью, технический результат достигается тем, что в качестве пенополистирольной плиты используется экструзионный пенополистирол, жидкая бетонная смесь дополнительно содержит клеящее вещество, пенополистирольная плита имеет ступенчатый край, а защитный бетонный слой имеет фаску. Сравнительные физико-механические показатели заявляемой и известной полезной модели приведены в таблице. На фиг. 1 изображен вид элемента спереди На фиг. 2 изображен вид элемента сверху. Предлагаемый теплоизоляционный элемент для изоляции строительных конструкций изготавливают следующим образом. В матрицу установки, определяющей геометрические размеры теплоизоляционного элемента для изоляции строительных конструкций, укладывают слой экструзионного пенополистирола, имеющего ступенчатый край (1), покрывают его тонким слоем смеси жидкого бетона и клеящего вещества (2) и сверху укладывают слой мелкозернистого бетона (3), который прижимают матрицей, обеспечивающей формирование фаски (4). 2 1564 Величина показателя Известная полезная модель- прочность на сжатие при 10 деформации, МПа- предел прочности при изгибе, МПа- группа горючести 2. Прочность сцепления слоя пенополистирола со слоем мелкозернистого бетона, МПа Использование в предлагаемом теплоизоляционном элементе экструзионного пенополистирола, обладающего более низкой (0,030-0,033 Вт/(мК) в сравнении с пенополистиролом ПСБ-С теплопроводностью, обеспечивает элементу повышенные по сравнению с прототипом теплозащитные свойства. Низкое водопоглощение экструзионного пенополистирола позволяет заявляемому теплоизоляционному элементу сохранять свои теплозащитные свойства после длительного воздействия замораживания-оттаивания и при длительном воздействии влаги обеспечивает элементу стабильность эксплуатационных характеристик. Высокие и стабильные теплозащитные свойства экструзионных пенополистирольных плит в сочетании с высокой их прочностью на сжатие (0,25-0,50 МПа) и изгибе (0,45-0,68 МПа), а также более высокая по сравнению с прототипами прочность сцепляющего слоя из смеси жидкого бетона и клеящего вещества (0,15-0,27 МПа) позволяют расширить область применения заявляемой полезной модели для изоляции не только наружных стен, но и для тепловой изоляции крыш, полов, фундаментов и подвалов. Теплоизоляционные элементы можно укладывать на требующие реконструкции утепленные кровли или в качестве единственного утеплительного слоя, как при реконструкции старых зданий, так и при строительстве новых по принципу инверсионной крыши. Наличие ступенчатого края у слоя пенополистирола способствует плотному соединению теплоизоляционных элементов и снижению мостиков холода, причем фаски защитного слоя из мелкозернистого бетона при укладке элементов образуют канавки для стока воды при их эксплуатации. Высокая прочность экструзионного пенополистирола и защитного мелкозернистого бетона позволяет надежно эксплуатировать теплоизоляционные элементы при проведении работ по техническому обслуживанию строительных конструкций. Таким образом, предлагаемый теплоизоляционный элемент решает поставленную задачу повышает долговечность и стабильность теплозащитных свойств строительных конструкций, расширяет область их использования для тепловой изоляции наружных стен, крыш, полов, фундаментов и подвалов, за счет того, что в нем в качестве пенополистирольной плиты используется экструзионный пенополистирол, имеющий ступенчатый край, а скрепление слоя пенополистирола с защитным слоем из мелкозернистого бетона,имеющего фаску, осуществляется смесью жидкого бетона с клеящим веществом. Предлагаемый теплоизоляционный элемент характеризуется снижением теплопроводности, водопоглощения и горючести и повышением прочности. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
