Способ получения ультрафосфатов редкоземельных металлов или висмута

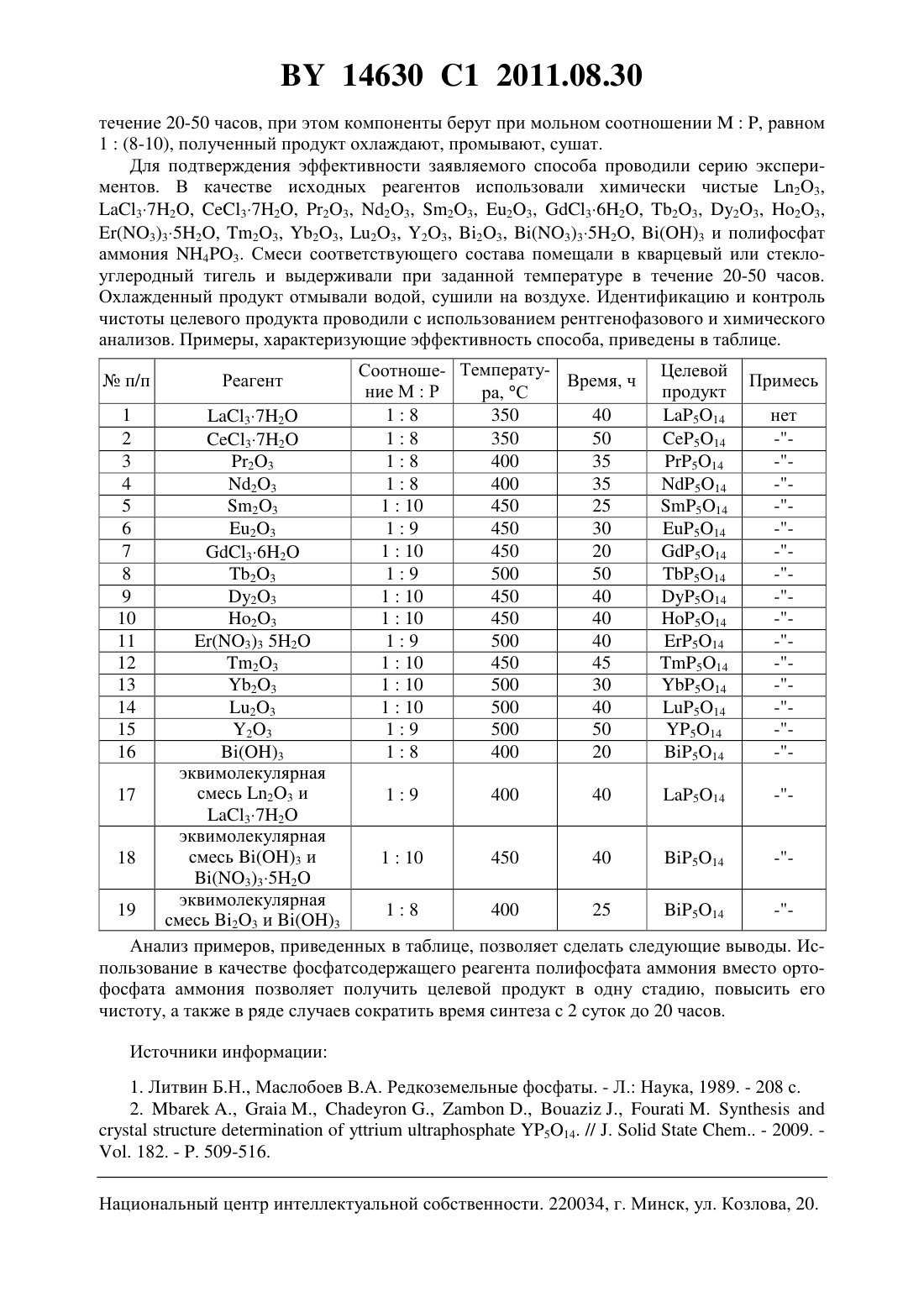

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СПОСОБ ПОЛУЧЕНИЯ УЛЬТРАФОСФАТОВ РЕДКОЗЕМЕЛЬНЫХ МЕТАЛЛОВ ИЛИ ВИСМУТА(71) Заявитель Учреждение Белорусского государственного университета Научно-исследовательский институт физико-химических проблем(72) Авторы Абрамович Екатерина Александровна Селевич Кирилл Анатольевич Лесникович Анатолий Иванович Селевич Анатолий Феликсович(73) Патентообладатель Учреждение Белорусского государственного университета Научно-исследовательский институт физико-химических проблем(57) Способ получения ультрафосфата редкоземельного металла или висмута состава 514,гдепредставляет собой , , , , , , , , , , , , , ,или ,заключающийся в том, что соль, оксид и/или гидроксид металла подвергают взаимодействию с полифосфатом аммония 43 при температуре 350-450 С в течение 20-50 часов, при этом компоненты берут при мольном соотношении, равном 1(8-10),полученный продукт охлаждают, промывают и сушат. Изобретение относится к химической технологии, а именно к способу получения ультрафосфатов редкоземельных металлов или висмута состава 514, гдепредставляет собой , , , , , , , , , , , , , ,или , используемых в качестве лазерных, люминесцентных материалов, для получения фосфатных стекол специального назначения и др. 1. Наиболее близким техническим решением к заявляемому является способ получения ультрафосфатов редкоземельных металлов или висмута состава 514 путем термической обработки смеси солей, гидроксидов и/или оксидов соответствующих металлов с двухзамещенным ортофосфатом аммония (4)24, взятых в мольном соотношении 1(8-10), при температуре 200 С в течение 12 часов с последующим выдерживанием при 400-650 С в течение 2 суток 1, 2. К недостаткам этого способа следует отнести его многостадийность, а также загрязнение целевого продукта средними и двойными полифосфатами и циклотетрафосфатами соответствующих металлов (М(РО 3)3, 4(412)3,4(3)4, 4412), что приводит к ухудшению свойств целевого продукта. Задачей настоящего изобретения является упрощение технологической схемы получения и повышение чистоты ультрафосфатов редкоземельных металлов или висмута состава 514. Поставленная задача достигается тем, что соль, гидроксид и/или оксид металла подвергают взаимодействию с полифосфатом аммония 43 при температуре 350-450 С в 14630 1 2011.08.30 течение 20-50 часов, при этом компоненты берут при мольном соотношении, равном 1(8-10), полученный продукт охлаждают, промывают, сушат. Для подтверждения эффективности заявляемого способа проводили серию экспериментов. В качестве исходных реагентов использовали химически чистые 23,372, 372, 23, 23, 23, 23, 362, 23, 23, 23,(3)352, 23, 23, 23, 23, 23, (3)352, 3 и полифосфат аммония 43. Смеси соответствующего состава помещали в кварцевый или стеклоуглеродный тигель и выдерживали при заданной температуре в течение 20-50 часов. Охлажденный продукт отмывали водой, сушили на воздухе. Идентификацию и контроль чистоты целевого продукта проводили с использованием рентгенофазового и химического анализов. Примеры, характеризующие эффективность способа, приведены в таблице.п/п-смесь 23 и 3 Анализ примеров, приведенных в таблице, позволяет сделать следующие выводы. Использование в качестве фосфатсодержащего реагента полифосфата аммония вместо ортофосфата аммония позволяет получить целевой продукт в одну стадию, повысить его чистоту, а также в ряде случаев сократить время синтеза с 2 суток до 20 часов. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 Источники информации 1. Литвин Б.Н., Маслобоев В.А. Редкоземельные фосфаты. - Л. Наука, 1989. - 208 с. 2..,.,.,.,.,.514. // .- 2009. . 182. - . 509-516. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
