Многоместный складной стол (варианты)

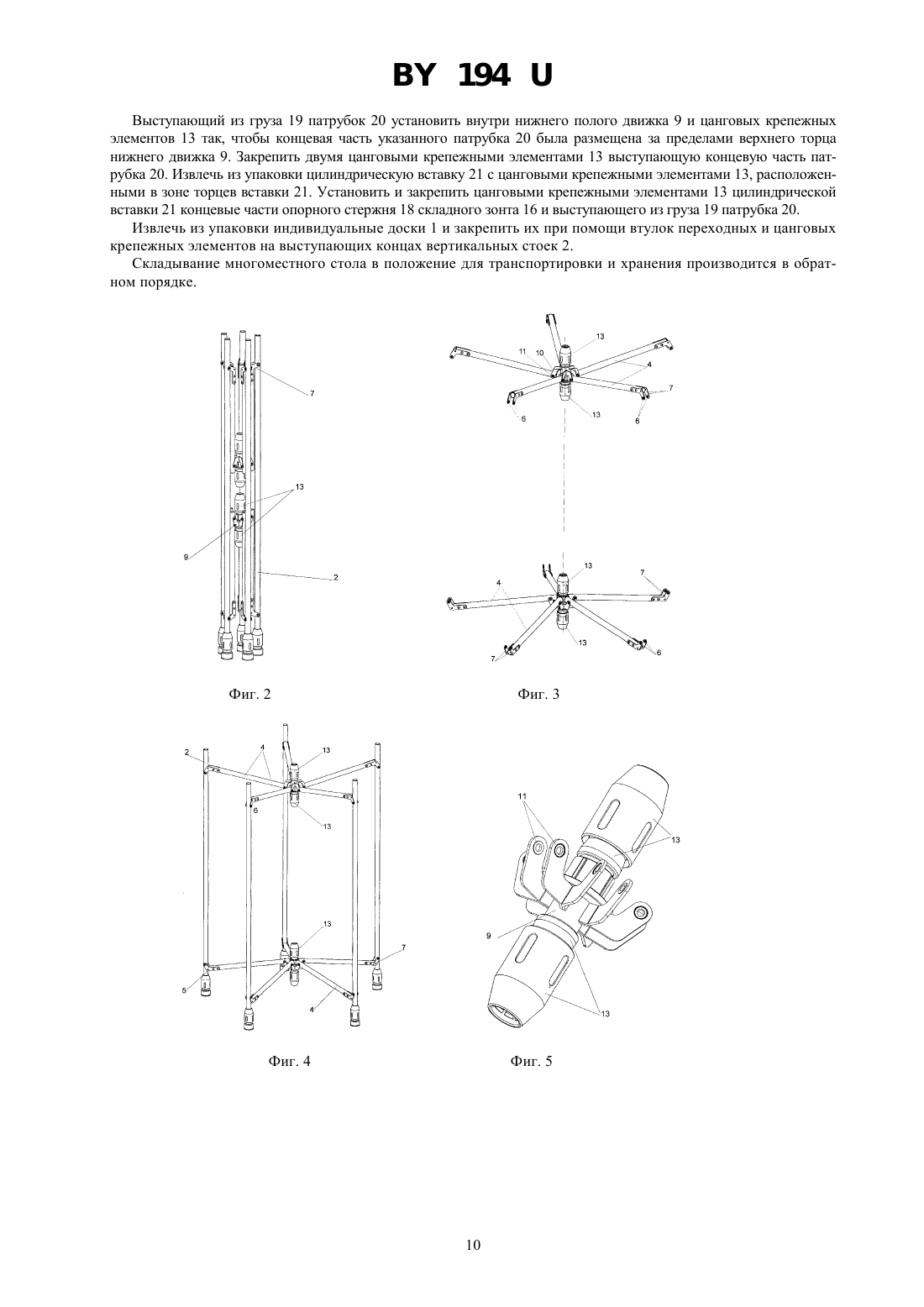

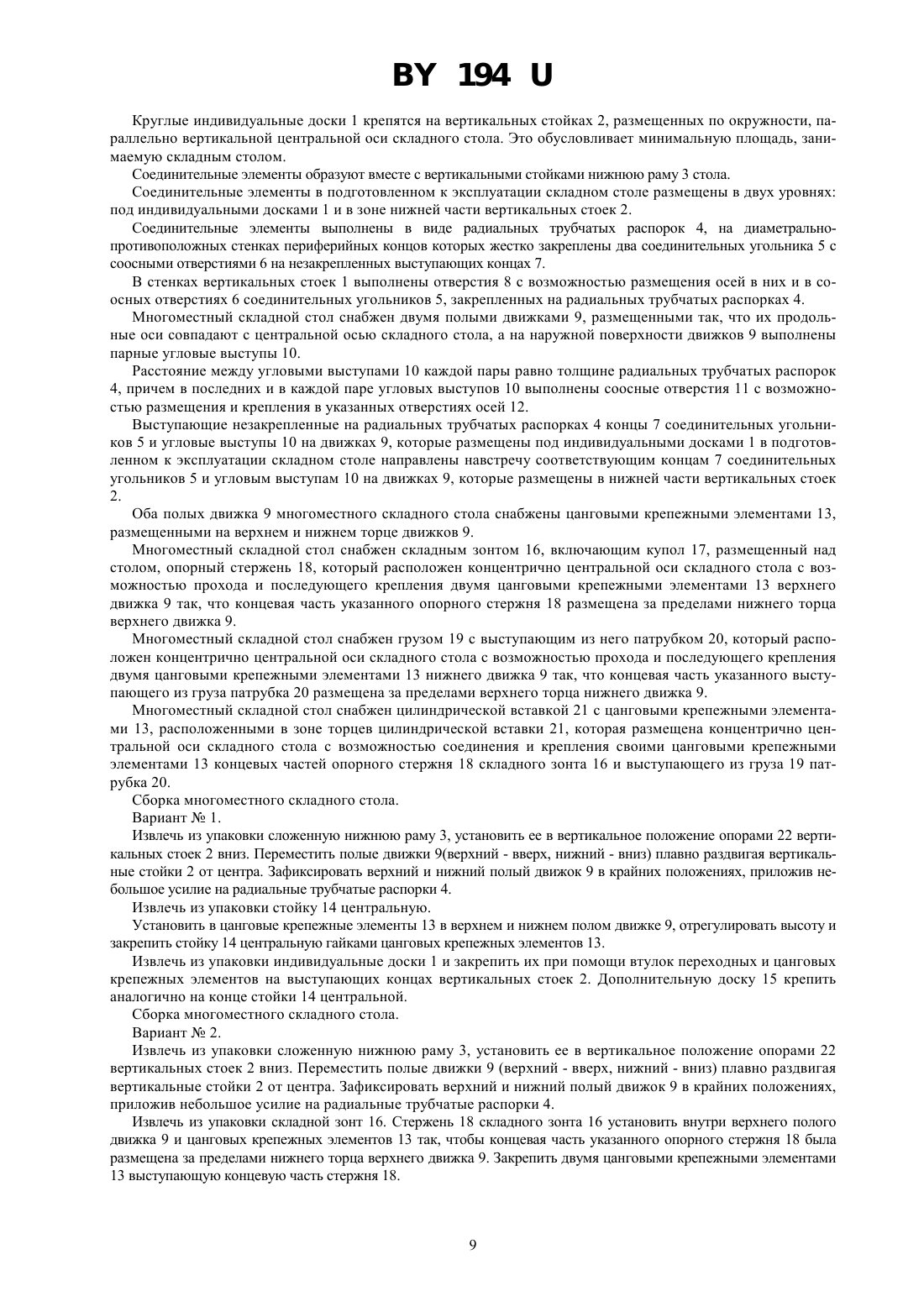

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ МНОГОМЕСТНЫЙ СКЛАДНОЙ СТОЛ (ВАРИАНТЫ)(57) 1. Многоместный складной стол, содержащий индивидуальные доски, размещенные по окружности параллельно центральной оси складного стола вертикальные стойки, на которых закреплены индивидуальные доски, соединительные элементы, образующие вместе с вертикальными стойками нижнюю раму стола, отличающийся тем, что соединительные элементы в подготовленном к эксплуатации складном столе размещены в двух уровнях под индивидуальными досками и в зоне нижней части вертикальных стоек, соединительные элементы выполнены в виде радиальных трубчатых распорок, на диаметрально противоположных стенках периферийных концах которых жестко закреплены два соединительных угольника с соосными отверстиями на незакрепленных выступающих концах, в стенках вертикальных стоек выполнены отверстия с возможностью размещения осей в них и в соосных отверстиях соединительных угольников, закрепленных на радиальных трубчатых распорках, складной стол снабжен двумя полыми движками, размещенными так, что их продольные оси совпадают с центральной 194 осью складного стола, а на наружной поверхности движков выполнены парные угловые выступы, расстояние между угловыми выступами каждой пары равно толщине радиальных трубчатых распорок, причем в последних и каждой паре угловых выступов выполнены соосные отверстия с возможностью размещения и крепления в указанных отверстиях осей, выступающие незакрепленные на радиальных трубчатых распорках концы соединительных угольников и угловые выступы на движках, которые размещены под индивидуальными досками в подготовленном к эксплуатации складном столе направлены навстречу соответствующим концам соединительных угольников и угловым выступам на движках, которые размещены в нижней части вертикальных стоек. 2. Многоместный складной стол по . 1, отличающийся тем, что оба полых движка снабжены цанговыми крепежными элементами, размещенными на верхнем и нижнем торце движков. 3. Многоместный складной стол по пп. 1 и 2, отличающийся тем, что складной стол снабжен стойкой центральной, размещенной соосно с центральной осью складного стола с -возможностью крепления цанговыми крепежными элементами к верхнему и нижнему движку в положении стола, подготовленного к эксплуатации. 4. Многоместный складной стол по пп. 1-3, отличающийся тем, что последний снабжен дополнительной доской, размещенной концентрично центральной оси складного стола выше уровня индивидуальных досок,с возможностью ее крепления цанговым крепежным элементом верхнего движка. 5. Многоместный складной стол, содержащий индивидуальные доски, размещенные по окружности параллельно центральной оси складного стола вертикальные стойки, на которых закреплены индивидуальные доски, соединительные элементы, образующие вместе с вертикальными стойками нижнюю раму стола, отличающийся тем, что соединительные элементы в подготовленном к эксплуатации складном столе размещены в двух уровнях под индивидуальными досками и в зоне нижней части вертикальных стоек, соединительные элементы выполнены в виде радиальных трубчатых распорок, на диаметрально противоположных стенках периферийных концах которых жестко закреплены два соединительных угольника с соосными отверстиями на незакрепленных выступающих концах, в стенках вертикальных стоек выполнены отверстия с возможностью размещения осей в них и в соосных отверстиях соединительных угольников, закрепленных на радиальных трубчатых распорках, складной стол снабжен двумя полыми движками, размещенными так, что их продольные оси совпадают с центральной осью складного стола, а на наружной поверхности движков выполнены парные угловые выступы, расстояние между угловыми выступами каждой пары равно толщине радиальных трубчатых распорок, причем в последних и в каждой паре угловых выступов выполнены соосные отверстия с возможностью размещения и крепления в указанных отверстиях осей, выступающие незакрепленные на радиальных трубчатых распорках концы соединительных угольников и угловые выступы на движках, которые размещены под индивидуальными досками в подготовленном к эксплуатации складном столе направлены навстречу соответствующим концам соединительных угольников и угловым выступам на движках, которые размещены в нижней части вертикальных стоек, оба полых движка снабжены цанговыми крепежными элементами, размещенными на верхнем и нижнем торце, многоместный складной стол снабжен складным зонтом, включающим купол, размещенный над столом, опорный стержень, который размещен с возможностью крепления цанговыми крепежными элементами верхнего движка, многоместный складной стол снабжен грузом с выступающим из него патрубком, с возможностью крепления цанговыми крепежными элементами нижнего движка. 6. Многоместный складной стол по п. 5, отличающийся тем, что опорный стержень зонта расположен концентрично центральной оси складного стола и с возможностью крепления двумя цанговыми крепежными элементами верхнего движка так, что концевая часть указанного опорного стержня зонта размещена за пределами нижнего торца верхнего движка. 7. Многоместный складной стол по п. 5, отличающийся тем, что выступающий из груза патрубок расположен концентрично центральной оси складного стола с возможностью его крепления двумя цанговыми крепежными элементами так, что концевая часть указанного выступающего из груза патрубка размещена за пределами верхнего торца нижнего движка. 8. Многоместный складной стол по пп. 5-7, отличающийся тем, что последний снабжен цилиндрической вставкой с цанговыми крепежными элементами, расположенными в зоне торцев цилиндрической вставки,которая размещена концентрично центральной оси складного стола с возможностью соединения и крепления своими цанговыми крепежными элементами концевых частей опорного стержня складного зонта и выступающего из груза патрубка. 194 Полезная модель относится к мебели, специально приспособленной для определенных типов предприятий самообслуживания, например кафе, включая кафе, размещенные под открытым небом, на улице. Заявляемые варианты полезной модели, объединенные общим изобретательским замыслом направлены на решение задачи по обеспечению сокращения времени на оборудование на малой площади мест для клиентов в кафе с самообслуживанием, включая кафе под открытым небом, на улице. Заявляемые варианты полезной модели направлены также на решение задачи по обеспечению возможности быстрого индивидуального обслуживания большого количества клиентов кафе, размещенных в зонах скопления людей (вокзалы,аэропорты, стадионы). Известен выполненный из пластмассы складной стол 1. Стол имеет прямоугольную крышку, образованную верхней и нижней панелями, между которыми размещен армирующий вкладыш. На нижней стороне нижней панели крышки стола предусмотрены пазы, в которые вставлены верхние концы двух ножек, закрепленных с возможностью селективного перемещения между первым и вторым положением. В первом положении каждая ножка перпендикулярна крышке стола, а во втором положении она соприкасается с нижней стороной нижней панели. Каждая ножка стола образована двумя вертикальными фасонными элементами, участки которых вблизи верхних концов соединены горизонтальным элементом. На нижнем конце каждого вертикального элемента имеется колпачок, соприкасающийся с установочной поверхностью. Недостатком этого аналога является то, что при его использовании для оборудования мест для клиентов в кафе с самообслуживанием, кроме времени на проведение стола в рабочее состояние, требуется расставлять вокруг последнего стулья. Что в совокупности увеличивает затраты времени. Стол вместе со стульями благодаря прямоугольной крышке занимает большую площадь. Известен также складной стол регулируемой высоты 2. Низкий складной стол, позволяющий пользователю устанавливать его на различных уровнях, содержит платформу основания, которая может предназначаться для установки ног пользователя в положении сидя и к которой шарнирно крепятся два поворотных плеча при помощи ориентируемых узлов шарниров. С помощью второй пары узлов шарниров плечи крепятся другими своими концами к верхней панели стола. В рабочем, разложенном положении стол удерживается с помощью блокирующей распорки, шарнирно прикрепленной к плечу и поддерживаемой с помощью направляющего стержня. В развернутом положении стола, в блокированном состоянии распорки, блокирующий узел не мешает пользователю принимать удобную позу. Для установки верхней панели стола на необходимой высоте достаточно приложить к ней тянущее усилие. Недостатком этого аналога является то, что при его использовании для оборудования мест для клиентов в кафе с самообслуживанием, кроме времени на приведение стола в рабочее состояние, требуется затраты времени и на установку стульев. Наличие поверхностных плеч в зоне торцов панелей стола не позволяет там сидеть клиентам. Описанная конструкция в совокупности с прямоугольной формой панелей стола обусловливают увеличенную площадь, занимаемую мебелью, и не позволяет на этой площади обслужить большее количество клиентов. Известна нижняя рама стола 3. Рама для закрепления доски стола состоит из трубчатой стойки и основания. В трубчатой стойке выполнено несколько углублений. Основание рамы объединяет несколько отходящих в стороны ножек, каждая из которых снабжена по меньшей мере одним выступом. Выступы ножек вставляются в углубления трубчатой стойки. Ножки попарно и разъемно соединены с помощью соединительных элементов. Недостатком описанного аналога 3 является то, что для сборки нижней рамы стола с ножками и для крепления к раме крышки стола требуется много времени. Наиболее близким по технической сущности заявляемого варианта полезной модели является выбранное в качестве прототипа мебельное изделие, имеющее по меньшей мере две эксцентрично установленные вращающиеся доски 4. Мебельное изделие (стол) имеет три ножки и жестко прикрепленную к ним стеклянную доску. На каждой ножке, кроме того, эксцентрично закреплена вращающаяся вокруг этой ножки доска меньшего размера. Все эксцентрично установленные дополнительные доски находятся во фрикционном взаимодействии с соединительным элементом, который может вращаться вокруг центральной оси стола и выполнен симметричным относительно оси вращения. Соединительный элемент обеспечивает синхронное перемещение всех эксцентрично установленных дополнительных досок. У прототипа и заявляемого первого варианта конструкции полезной модели имеются следующие сходные существенные признаки Индивидуальные доски предназначены для размещения посуды с едой, напитков. Размещенные по окружности параллельно центральной оси вертикальные стойки. На вертикальных стойках закреплены индивидуальные доски круглой формы. Соединительные элементы вместе с вертикальными стойками образуют нижнюю раму стола. Недостатками прототипа является то, что для сборки стола требуется специальный инструмент и стационарное оборудование для установки, наладки привода и соединительного элемента, который вращается во 3 194 круг центральной оси стола. В кафе с самообслуживанием стол, описанный в источнике 1, займет много места, так как вращающиеся круглые индивидуальные доски закреплены на вертикальных стойках эксцентрично. Указанные недостатки обусловлены совокупностью признаков прототипа и являются первопричиной этих недостатков. При использовании первого варианта предлагаемой полезной модели обеспечивается быстрая сборка и установка складного стола непосредственно в кафе с самообслуживанием. Для сборки не используется специальный инструмент и при этом достигается жесткость и прочность нижней рамы стола и крепления индивидуальных досок. Складной стол занимает мало места. Указанный результат достигнут благодаря применению новых элементов нижней рамы стола их взаимном расположении, наличии и размещении цанговых крепежных элементов, позволяющих скреплять детали складного стола без использования инструмента. Для получения указанного технического результата заявляемый вариант полезной модели содержит следующие существенные признаки. Многоместный складной стол содержит индивидуальные доски для каждого клиента, посещающего кафе самообслуживания. Круглые индивидуальные доски крепятся на вертикальных стойках, размещенных по окружности параллельно вертикальной центральной оси складного стола. Это обусловливает минимальную площадь, занимаемую складным столом в кафе самообслуживания. Соединительные элементы образуют вместе с вертикальными стойками нижнюю раму стола. Соединительные элементы в подготовленном к эксплуатации складном столе размещены в двух уровнях под индивидуальными досками и в зоне нижней части вертикальных стоек. Соединительные элементы выполнены в виде радиальных трубчатых распорок, на диаметрально противоположных стенках периферийных концов которых жестко закреплены два соединительных угольника с соосными отверстиями на незакрепленных выступающих концах. В стенках вертикальных стоек выполнены отверстия с возможностью размещения осей в них и в соосных отверстиях соединительных угольников, закрепленных на радиальных трубчатых распорках. Многоместный складной стол снабжен двумя полыми движками, размещенными так, что их продольные оси совпадают с центральной осью складного стола, а на наружной поверхности движков выполнены парные угловые выступы. Расстояние между угловыми выступами каждой пары равно толщине радиальных трубчатых распорок,причем в последних и в каждой паре угловых выступов выполнены соосные отверстия с возможностью размещения и крепления в указанных отверстиях осей. Выступающие незакрепленные на радиальных трубчатых распорках концы соединительных угольников и угловые выступы на движках, которые размещены под индивидуальными досками в подготовленном к эксплуатации складном столе, направлены навстречу соответствующим концам соединительных угольников и угловым выступам на движках, которые размещены в нижней части вертикальных стоек. Оба полых движка многоместного складного стола снабжены цанговыми крепежными элементами, размещенными на верхнем и нижнем торце движков. Многоместный складной стол снабжен стойкой центральной, размещенной соосно с центральной осью складного стола с возможностью ее крепления цанговыми крепежными элементами к верхнему и нижнему движку в положении стола, подготовленного к эксплуатации. Многоместный складной стол снабжен дополнительной доской, размещенной концентрично центральной оси складного стола выше уровня индивидуальных досок и возможностью ее крепления цанговым крепежным элементом верхнего движка. По отношению к прототипу у заявляемого первого варианта полезной модели имеются следующие отличительные признаки. Соединительные элементы в подготовленном к эксплуатации складном столе размещены в двух уровнях под индивидуальными досками и в зоне нижней части вертикальных стоек. Соединительные элементы выполнены в виде радиальных трубчатых распорок, на диаметрально противоположных стенках периферийных концов которых жестко закреплены два соединительных угольника с соосными отверстиями на незакрепленных выступающих концах. В стенках вертикальных стоек выполнены отверстия с возможностью размещения осей в них и в соосных отверстиях соединительных угольников, закрепленных на радиальных трубчатых распорках. Многоместный складной стол снабжен двумя полыми движками, размещенными так, что их продольные оси совпадают с центральной осью складного стола, а на наружной поверхности движков выполнены парные угловые выступы. Расстояние между угловыми выступами каждой пары равно толщине радиальных трубчатых распорок,причем в последних и в каждой паре угловых выступов выполнены соосные отверстия с возможностью размещения и крепления в указанных отверстиях осей. 4 194 Выступающие незакрепленные на радиальных трубчатых распорках концы соединительных угольников и угловые выступы на движках, которые размещены под индивидуальными досками в подготовленном к эксплуатации складном столе направлены навстречу соответствующим концам соединительных угольников и угловым выступам на движках, которые размещены в нижней части вертикальных стоек. Оба полых движка многоместного складного стола снабжены цанговыми крепежными элементами, размещенными на верхнем и нижнем торце движков. Многоместный складной стол снабжен стойкой центральной, размещенной соосно с центральной осью складного стола с возможностью ее крепления цанговыми крепежными элементами к верхнему и нижнему движку в положении стола, подготовленного к эксплуатации. Многоместный складной стол снабжен дополнительной доской, размещенной концентрично центральной оси складного стола выше уровня индивидуальных досок и возможностью ее крепления цанговым крепежным элементом верхнего движка. Между отличительными признаками и техническим результатом существует следующая причинноследственная связь благодаря применению предлагаемой конструкции распорок, движков, их взаимном расположении, наличии и размещении цанговых крепежных элементов обеспечивается прочность и жесткость нижней рамы складного стола, быстро собираемого на месте его применения, причем сборка осуществляется без применения специального инструмента. Именно наличие отличительных признаков обеспечивают и быстрое складывание стола, и транспортировку в сложенном положении. По имеющимся у заявителя сведениям предлагаемая совокупность существенных признаков, характеризующих сущность полезной модели, не известна из уровня техники. Следовательно, вышеописанный первый вариант предлагаемой полезной модели соответствует критерию новизна. Предлагаемая сущность первого варианта полезной модели может быть использована в торговле для обслуживания клиентов в кафе самообслуживания с получением технического результата, заключающегося в том, что обеспечивается быстрая сборка и установка многоместного складного стола непосредственно в кафе. Для сборки не используется специальный инструмент и при этом достигается жесткость и прочность нижней рамы стола и крепления индивидуальных досок. Складной стол занимает мало места. Вышеуказанное позволяет сделать вывод о соответствии первого варианта полезной модели критерию промышленная применимость. Известен выполненный из пластмассы складной стол 1. Стол имеет прямоугольную крышку, образованную верхней и нижней панелями, между которыми размещен армирующий вкладыш. На нижней стороне нижней панели крышки стола предусмотрены пазы, в которые вставлены верхние концы двух ножек, закрепленных с возможностью селективного перемещения между первым и вторым положением. В первом положении каждая ножка перпендикулярна крышке стола, а во втором положении она соприкасается с нижней стороной нижней панели. Каждая ножка стола образована двумя вертикальными фасонными элементами, участки которых вблизи верхних концов соединены горизонтальным элементом. На нижнем конце каждого вертикального элемента имеется колпачок, соприкасающийся с установочной поверхностью. Недостатком этого аналога является то, что при его использовании для оборудования мест для клиентов в кафе с самообслуживанием, кроме времени на приведение стола в рабочее состояние, требуется расставлять вокруг последнего стулья, что в совокупности увеличивает затраты времени. Стол вместе со стульями благодаря прямоугольной крышке занимает большую площадь. Стол, описанный в источнике 1, можно применять только в закрытых помещениях, которые защищают клиента от дождя и воздействия солнечных лучей. Известен также складной стол регулируемой высоты 2. Низкий складной стол, позволяющий пользователю устанавливать его на различных уровнях, содержит платформу основания, которая может предназначаться для установки ног пользователя в положении сидя и к которой шарнирно крепятся два поворотных плеча при помощи ориентируемых узлов шарниров. С помощью второй пары узлов шарниров плеча крепятся другими своими концами к верхней панели стола. В рабочем, разложенном, положении стол удерживается с помощью блокирующей распорки, шарнирно прикрепленной к плечу и поддерживаемой с помощью направляющего стержня. В развернутом положении стола, в блокированном состоянии распорки, блокирующий узел не мешает пользователю принимать удобную позу. Для установки верхней панели стола на необходимой высоте достаточно приложить к ней тянущее усилие. Недостатком этого аналога является то, что при его использовании для оборудования мест для клиентов в кафе с самообслуживанием, кроме времени на приведение стола в рабочее состояние, требуется затраты времени и на установку стульев. Наличие поверхностных плеч в зоне торцев панелей стола не позволяет там сидеть клиентам. Описанная конструкция в совокупности с прямоугольной формой панелей стола обусловливают увеличенную площадь, занимаемую мебелью, и не позволяет на этой площади обслужить большее количество клиентов. Недостатком аналога 2 является также и то, что эту конструкцию нельзя применять в кафе самообслуживания, расположенных на улице, под открытым небом, так как клиенты не защищены от дождя или воздействия солнечных лучей. 5 194 Известна нижняя рама стола 3. Рама для закрепления доски стола состоит из трубчатой стойки и основания. В трубчатой стойке выполнено несколько углублений. Основание рамы объединяют несколько отходящих в стороны ножек, каждая из которых снабжена по меньшей мере одним выступом. Выступы ножек вставляются в углубления трубчатой стойки. Ножки попарно и разъемно соединены с помощью соединительных элементов. Недостатком описанного аналога 3 является то, что для сборки нижней рамы стола с ножками и для крепления к раме крышки стола требуется много времени. Наиболее близким по технической сущности заявляемого второго варианта полезной модели является выбранное в качестве прототипа мебельное изделие, имеющее по меньшей мере две эксцентрично установленные вращающиеся доски 4. Мебельное изделие (стол) имеет три ножки и жестко прикрепленную к ним стеклянную доску. На каждой ножке,кроме того, эксцентрично закреплена вращающаяся вокруг этой ножки доска меньшего размера. Все эксцентрично установленные дополнительные доски находятся во фракционном взаимодействии с соединительным элементом, который может вращаться вокруг центральной оси стола и выполнен симметричным относительно оси вращения. Соединительный элемент обеспечивает синхронное перемещение всех эксцентрично установленных дополнительных досок. У прототипа и заявляемого второго варианта конструкции полезной модели имеются следующие сходные существенные признаки. Индивидуальные доски - предназначены для размещения посуды с едой, напитков. Размещенные по окружности параллельно центральной оси вертикальные стойки. На вертикальных стойках закреплены индивидуальные доски круглой формы. Соединительные элементы вместе с вертикальными стойками образуют нижнюю раму стола. Недостатком прототипа является то, что для сборки стола требуется специальный инструмент и стационарное оборудование для установки, наладки привода и соединительного элемента, который вращается вокруг центральной оси стола. В кафе с самообслуживанием стол, описанный в источнике 1, займет много места, так как вращающиеся круглые индивидуальные доски закреплены на вертикальных стойках эксцентрично. Недостатком прототипа является и то, что эту конструкцию нельзя применять в кафе самообслуживания,расположенного на улице под открытым небом, так как клиенты не защищены там от дождя или воздействия солнечных лучей. Указанные недостатки обусловлены совокупностью признаков прототипа и являются первопричиной этих недостатков. При использовании второго варианта предлагаемой полезной модели обеспечивается быстрая сборка и установка многоместного складного стола на улице под открытым небом, где организуется кафе самообслуживания. При этом для сборки многоместного складного стола с устройством для защиты клиента от дождя или воздействия солнечных лучей (складного зонта) - не используется специальный инструмент и при этом достигается жесткость и прочность нижней рамы стола, крепления индивидуальных досок, а также его устойчивость при воздействии ветровых нагрузок. Складной стол занимает мало места. Указанный результат достигнут благодаря применению новых элементов нижней рамы стола их взаимном расположении, наличии и размещении цанговых крепежных элементов, позволяющих скреплять детали складного стола, крепить зонт, размещенный над столом и специальный груз в нижней части стола без использования инструмента. Для получения указанного технического результата заявляемый второй вариант полезной модели содержит следующие существенные признаки. Многоместный складной стол содержит индивидуальные доски для каждого клиента, посещающего кафе самообслуживания. Круглые индивидуальные доски крепятся на вертикальных стойках, размещенных по окружности, параллельно вертикальной центральной оси складного стола. Это обусловливает минимальную площадь, занимаемую складным столом. Соединительные элементы образуют вместе с вертикальными стойками нижнюю раму стола. Соединительные элементы в подготовленном к эксплуатации складном столе размещены в двух уровнях под индивидуальными досками и в зоне нижней части вертикальных стоек. Соединительные элементы выполнены в виде радиальных трубчатых распорок, на диаметральнопротивоположных стенках периферийных концов которых жестко закреплены два соединительных угольника с соосными отверстиями на незакрепленных выступающих концах. В стенках вертикальных стоек выполнены отверстия с возможностью размещения осей в них и в соосных отверстиях соединительных угольников, закрепленных на радиальных трубчатых распорках. Многоместный складной стол снабжен двумя полыми движками, размещенными так, что их продольные оси совпадают с центральной осью складного стола, а на наружной поверхности движков выполнены парные угловые выступы. 194 Расстояние между угловыми выступами каждой пары равно толщине радиальных трубчатых распорок,причем в последних и в каждой паре угловых выступов выполнены соосные отверстия с возможностью размещения и крепления в указанных отверстиях осей. Выступающие незакрепленные на радиальных трубчатых распорках концы соединительных угольников и угловые выступы на движках, которые размещены под индивидуальными досками в подготовленном к эксплуатации складном столе направлены навстречу соответствующим концам соединительных угольников и угловым выступам на движках,которые размещены в нижней части вертикальных стоек. Оба полых движка многоместного складного стола снабжены цанговыми крепежными элементами, размещенными на верхнем и нижнем торце движков. Многоместный складной стол снабжен складным зонтом, включающим купол, размещенный над столом,опорный стержень, который расположен концентрично центральной оси складного стола с возможностью прохода и последующего крепления двумя цанговыми крепежными элементами верхнего движка так, что концевая часть указанного опорного стержня размещена за пределами нижнего торца верхнего движка. Многоместный складной стол снабжен грузом с выступающим из него патрубком, который расположен концентрично центральной оси складного стола с возможностью прохода и последующего крепления двумя цанговыми крепежными элементами нижнего движка так, что концевая часть указанного выступающего из груза патрубка размещена за пределами верхнего торца нижнего движка. Многоместный складной стол снабжен цилиндрической вставкой с цанговыми крепежными элементами,расположенными в зоне торцев цилиндрической вставки, которая размещена концентрично центральной оси складного стола с возможностью соединения и крепления своими цанговыми крепежными элементами концевых частей опорного стержня складного зонта и выступающего из груза патрубка. По отношению к прототипу у второго варианта заявляемой полезной модели имеются следующие отличительные признаки Соединительные элементы в подготовленном к эксплуатации складном столе размещены в двух уровнях под индивидуальными досками и в зоне нижней части вертикальных стоек. Соединительные элементы выполнены в виде радиальных трубчатых распорок, на диаметральнопротивоположных стенках периферийных концов которых жестко закреплены два соединительных угольника с соосными отверстиями на незакрепленных выступающих концах. В стенках вертикальных стоек выполнены отверстия с возможностью размещения осей в них и в соосных отверстиях соединительных угольников, закрепленных на радиальных трубчатых распорках. Многоместный складной стол снабжен двумя полыми движками, размещенными так, что их продольные оси совпадают с центральной осью складного стола, а на наружной поверхности движков выполнены парные угловые выступы. Расстояние между угловыми выступами каждой пары равно толщине радиальных трубчатых распорок,причем в последних и в каждой паре угловых выступов выполнены соосные отверстия с возможностью размещения и крепления в указанных отверстиях осей. Выступающие незакрепленные на радиальных трубчатых распорках концы соединительных угольников и угловые выступы на движках, которые размещены под индивидуальными досками в подготовленном к эксплуатации складном столе направлены навстречу соответствующим концам соединительных угольников и угловым выступом на движках, которые размещены в нижней части вертикальных стоек. Оба полых движка многоместного складного стола снабжены цанговыми крепежными элементами, размещенными на верхнем и нижнем торце движков. Многоместный складной стол снабжен складным зонтом, включающим купол, размещенный над столом,опорный стержень, который расположен концентрично центральной оси складного стола с возможностью прохода и последующего крепления двумя цанговыми крепежными элементами верхнего движка так, что концевая часть указанного опорного стержня размещена за пределами нижнего торца верхнего движка. Многоместный складной стол снабжен грузом с выступающим из него патрубком, который расположен концентрично центральной оси складного стола с возможностью прохода и последующего крепления двумя цанговыми крепежными элементами нижнего движка так, что концевая часть указанного выступающего из груза патрубка размещена за пределами верхнего торца нижнего движка. Многоместный складной стол снабжен цилиндрической вставкой с цанговыми крепежными элементами,расположенными в зоне торцев цилиндрической вставки, которая размещена концентрично центральной оси складного стола с возможностью соединения и крепления своими цанговыми крепежными элементами концевых частей опорного стержня складного зонта и выступающего из груза патрубка. Между отличительными признаками второго варианта предлагаемой полезной модели и техническим результатом существует следующая причинно-следственная связь. Благодаря применению предлагаемой конструкции распорок, движков, специальной цилиндрической вставки с цанговыми крепежными элементами, их взаимном расположении обеспечивается прочность и жесткость нижней рамы складного стола, его устойчивость к воздействию ветровых нагрузок, возможность быстрой сборки на месте без использования специального инструмента. 194 Наличие отличительных признаков второго варианта складного стола обеспечивает также быстрое складывание стола, транспортировку в сложенном положении, что позволяет пользователю быстро оборудовать кафе с самообслуживанием под открытым небом. По имеющимся у заявителя сведениям предлагается совокупность существенных признаков, характеризующих сущность второго варианта полезной модели не известна из уровня техники. Следовательно, описанный второй вариант предлагаемой полезной модели соответствует критерию новизна. Предлагаемая сущность второго варианта полезной модели может быть использована в торговле для обслуживания клиентов в кафе с самообслуживанием под открытым небом с получением технического результата, заключающегося в том, что обеспечивается быстрая сборка и установка многоместных складных столов под открытым небом(на улице). Для сборки не используется специальный инструмент и при этом достигается жесткость и прочность нижней рамы стола, крепление индивидуальных досок, а также устойчивость при ветровых нагрузках. Складной стол занимает мало места. Все это позволяет сделать вывод о соответствии второго варианта полезной модели критерию промышленная применимость. Сущность полезной модели поясняется графическими материалами. На фиг. 1 - многоместный складной стол. Общий вид в положении, подготовленном для эксплуатации(вариант 1), изометрия. На фиг. 2 - нижняя рама складного стола в сложенном для транспортировки и хранения положении (изометрия). На фиг. 3 - взаимное расположение верхнего и нижнего движка вместе с радиальными распорками, когда складной стол подготовлен к эксплуатации. На фиг. 4 - нижняя рама общие элементы рамы для варианта 1 и 2. На фиг. 5 - движок с цанговыми крепежными элементами (изометрия). На фиг. 6 - движок в сборе с трубчатыми распорками. На фиг. 7 - трубчатая распорка в сборе. На фиг. 8 - многоместный складной стол, общий вид в положении, подготовленном к эксплуатации (вариант 2), изометрия. На фиг. 9 - цилиндрическая вставка в сборе с цанговыми крепежными элементами (для варианта 2). Многоместный складной стол (вариант 1) содержит индивидуальные доски 1 для каждого клиента, посещающего кафе самообслуживания. Круглые индивидуальные доски 1 крепятся на вертикальных стойках 2, размещенных по окружности параллельно вертикальной центральной оси складного стола. Это обусловливает минимальную площадь, занимаемую складным столом в кафе самообслуживания. Соединительные элементы образуют вместе с вертикальными стойками 2 нижнюю раму стола 3. Соединительные элементы в подготовленном к эксплуатации складном столе размещены в двух уровнях под индивидуальными досками 1 и в зоне нижней части вертикальных стоек 2. Соединительные элементы выполнены в виде радиальных трубчатых распорок 4, на диаметральнопротивоположных стенках периферийных концов которых жестко закреплены два соединительных угольника 5 с соосными отверстиями 6 на незакрепленных выступающих концах 7. В стенках вертикальных стоек выполнены отверстия 8 с возможностью размещения осей в них и в соосных отверстиях 6 соединительных угольников 5, закрепленных на радиальных трубчатых распорках 4. Многоместный складной стол снабжен двумя полыми движками 9, размещенными так, что их продольные оси совпадают с центральной осью складного стола, а на наружной поверхности движков 9 выполнены парные угловые выступы 10. Расстояние между угловыми выступами 10 каждой пары равно толщине радиальных трубчатых распорок 4, причем в последних и в каждой паре угловых выступов 10 выполнены соосные отверстия 11 с возможностью размещения и крепления в указанных отверстиях осей 12. Выступающие незакрепленные на радиальных трубчатых распорках концы 7 соединительных угольников 5 и угловые выступы 10 на движках 9, которые размещены под индивидуальными досками 1 в подготовленном к эксплуатации складном столе направлены навстречу соответствующим концам 7 соединительных угольников 5 и угловым выступам 10 на движках 9, которые размещены в нижней части вертикальных стоек 2. Оба полых движка 9 многоместного складного стола снабжены цанговыми крепежными элементами 13,размещенными на верхнем и нижнем торце движков 9. Многоместный складной стол (вариант 1) снабжен стойкой центральной 14, размещенной соосно с центральной осью складного стола с возможностью ее крепления цанговыми крепежными элементами 13 к верхнему и нижнему движку 9 в положении стола, подготовленного к эксплуатации. Многоместный складной стол (вариант 1) снабжен дополнительной доской 15, размещенной концентрично центральной оси складного стола выше уровня индивидуальных досок 1 и возможностью ее крепления цанговым крепежным элементом 13 верхнего движка 9. Многоместный складной стол (вариант 2) содержит индивидуальные доски 1 для каждого клиента, посещающего кафе самообслуживания. 8 194 Круглые индивидуальные доски 1 крепятся на вертикальных стойках 2, размещенных по окружности, параллельно вертикальной центральной оси складного стола. Это обусловливает минимальную площадь, занимаемую складным столом. Соединительные элементы образуют вместе с вертикальными стойками нижнюю раму 3 стола. Соединительные элементы в подготовленном к эксплуатации складном столе размещены в двух уровнях под индивидуальными досками 1 и в зоне нижней части вертикальных стоек 2. Соединительные элементы выполнены в виде радиальных трубчатых распорок 4, на диаметральнопротивоположных стенках периферийных концов которых жестко закреплены два соединительных угольника 5 с соосными отверстиями 6 на незакрепленных выступающих концах 7. В стенках вертикальных стоек 1 выполнены отверстия 8 с возможностью размещения осей в них и в соосных отверстиях 6 соединительных угольников 5, закрепленных на радиальных трубчатых распорках 4. Многоместный складной стол снабжен двумя полыми движками 9, размещенными так, что их продольные оси совпадают с центральной осью складного стола, а на наружной поверхности движков 9 выполнены парные угловые выступы 10. Расстояние между угловыми выступами 10 каждой пары равно толщине радиальных трубчатых распорок 4, причем в последних и в каждой паре угловых выступов 10 выполнены соосные отверстия 11 с возможностью размещения и крепления в указанных отверстиях осей 12. Выступающие незакрепленные на радиальных трубчатых распорках 4 концы 7 соединительных угольников 5 и угловые выступы 10 на движках 9, которые размещены под индивидуальными досками 1 в подготовленном к эксплуатации складном столе направлены навстречу соответствующим концам 7 соединительных угольников 5 и угловым выступам 10 на движках 9, которые размещены в нижней части вертикальных стоек 2. Оба полых движка 9 многоместного складного стола снабжены цанговыми крепежными элементами 13,размещенными на верхнем и нижнем торце движков 9. Многоместный складной стол снабжен складным зонтом 16, включающим купол 17, размещенный над столом, опорный стержень 18, который расположен концентрично центральной оси складного стола с возможностью прохода и последующего крепления двумя цанговыми крепежными элементами 13 верхнего движка 9 так, что концевая часть указанного опорного стержня 18 размещена за пределами нижнего торца верхнего движка 9. Многоместный складной стол снабжен грузом 19 с выступающим из него патрубком 20, который расположен концентрично центральной оси складного стола с возможностью прохода и последующего крепления двумя цанговыми крепежными элементами 13 нижнего движка 9 так, что концевая часть указанного выступающего из груза патрубка 20 размещена за пределами верхнего торца нижнего движка 9. Многоместный складной стол снабжен цилиндрической вставкой 21 с цанговыми крепежными элементами 13, расположенными в зоне торцев цилиндрической вставки 21, которая размещена концентрично центральной оси складного стола с возможностью соединения и крепления своими цанговыми крепежными элементами 13 концевых частей опорного стержня 18 складного зонта 16 и выступающего из груза 19 патрубка 20. Сборка многоместного складного стола. Вариант 1. Извлечь из упаковки сложенную нижнюю раму 3, установить ее в вертикальное положение опорами 22 вертикальных стоек 2 вниз. Переместить полые движки 9(верхний - вверх, нижний - вниз) плавно раздвигая вертикальные стойки 2 от центра. Зафиксировать верхний и нижний полый движок 9 в крайних положениях, приложив небольшое усилие на радиальные трубчатые распорки 4. Извлечь из упаковки стойку 14 центральную. Установить в цанговые крепежные элементы 13 в верхнем и нижнем полом движке 9, отрегулировать высоту и закрепить стойку 14 центральную гайками цанговых крепежных элементов 13. Извлечь из упаковки индивидуальные доски 1 и закрепить их при помощи втулок переходных и цанговых крепежных элементов на выступающих концах вертикальных стоек 2. Дополнительную доску 15 крепить аналогично на конце стойки 14 центральной. Сборка многоместного складного стола. Вариант 2. Извлечь из упаковки сложенную нижнюю раму 3, установить ее в вертикальное положение опорами 22 вертикальных стоек 2 вниз. Переместить полые движки 9 (верхний - вверх, нижний - вниз) плавно раздвигая вертикальные стойки 2 от центра. Зафиксировать верхний и нижний полый движок 9 в крайних положениях,приложив небольшое усилие на радиальные трубчатые распорки 4. Извлечь из упаковки складной зонт 16. Стержень 18 складного зонта 16 установить внутри верхнего полого движка 9 и цанговых крепежных элементов 13 так, чтобы концевая часть указанного опорного стержня 18 была размещена за пределами нижнего торца верхнего движка 9. Закрепить двумя цанговыми крепежными элементами 13 выступающую концевую часть стержня 18. 194 Выступающий из груза 19 патрубок 20 установить внутри нижнего полого движка 9 и цанговых крепежных элементов 13 так, чтобы концевая часть указанного патрубка 20 была размещена за пределами верхнего торца нижнего движка 9. Закрепить двумя цанговыми крепежными элементами 13 выступающую концевую часть патрубка 20. Извлечь из упаковки цилиндрическую вставку 21 с цанговыми крепежными элементами 13, расположенными в зоне торцев вставки 21. Установить и закрепить цанговыми крепежными элементами 13 цилиндрической вставки 21 концевые части опорного стержня 18 складного зонта 16 и выступающего из груза 19 патрубка 20. Извлечь из упаковки индивидуальные доски 1 и закрепить их при помощи втулок переходных и цанговых крепежных элементов на выступающих концах вертикальных стоек 2. Складывание многоместного стола в положение для транспортировки и хранения производится в обратном порядке. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
