Павильон складной

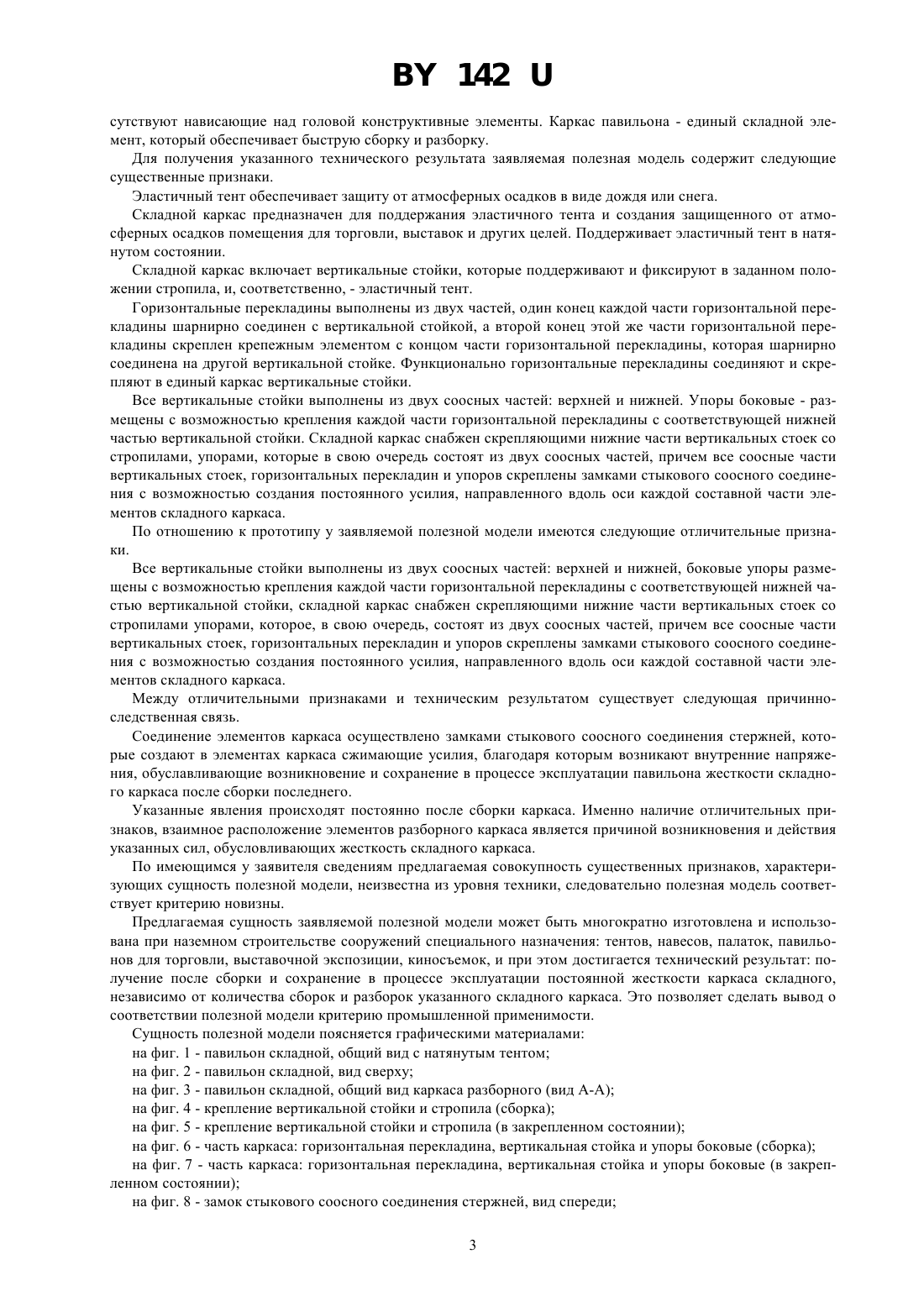

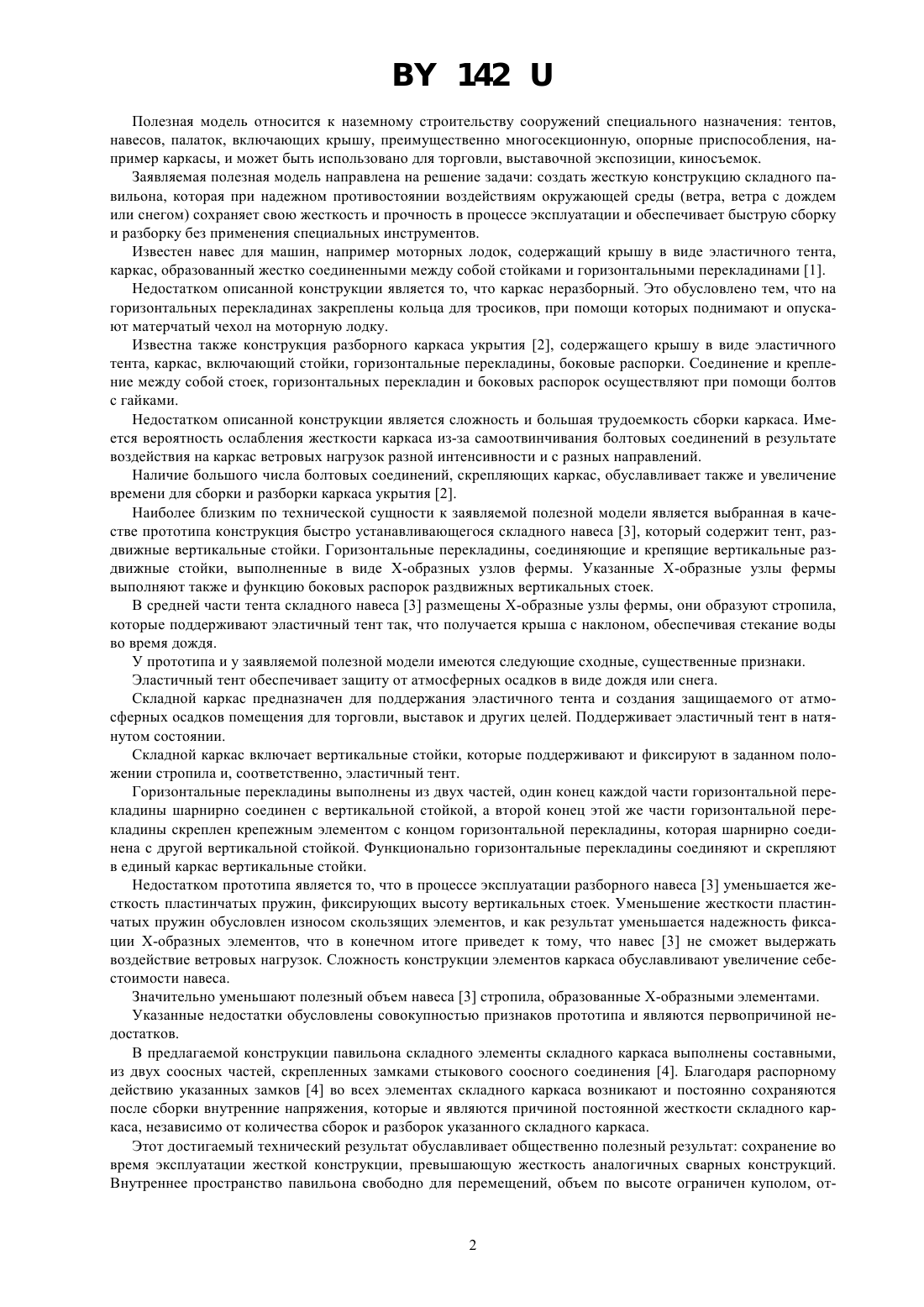

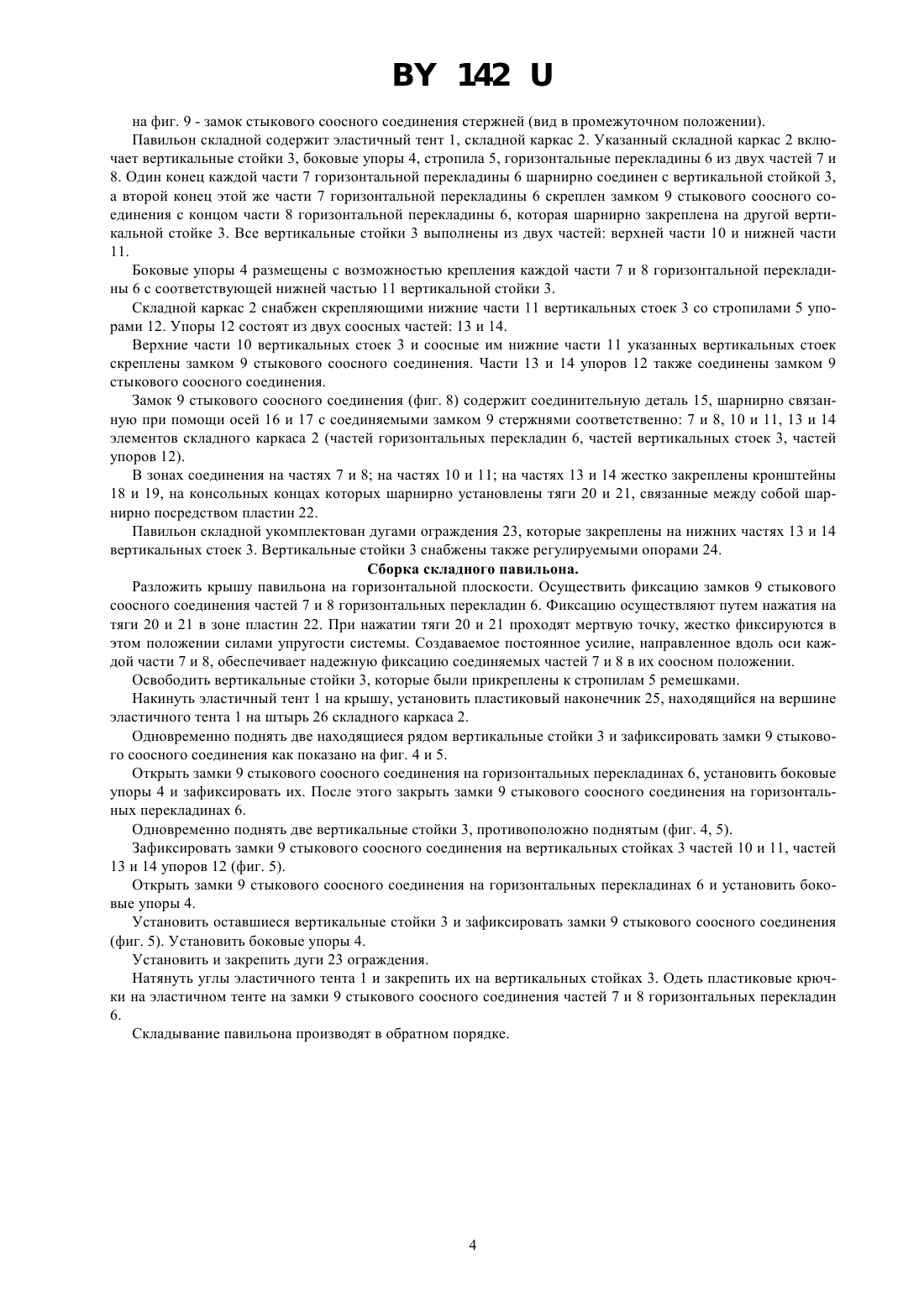

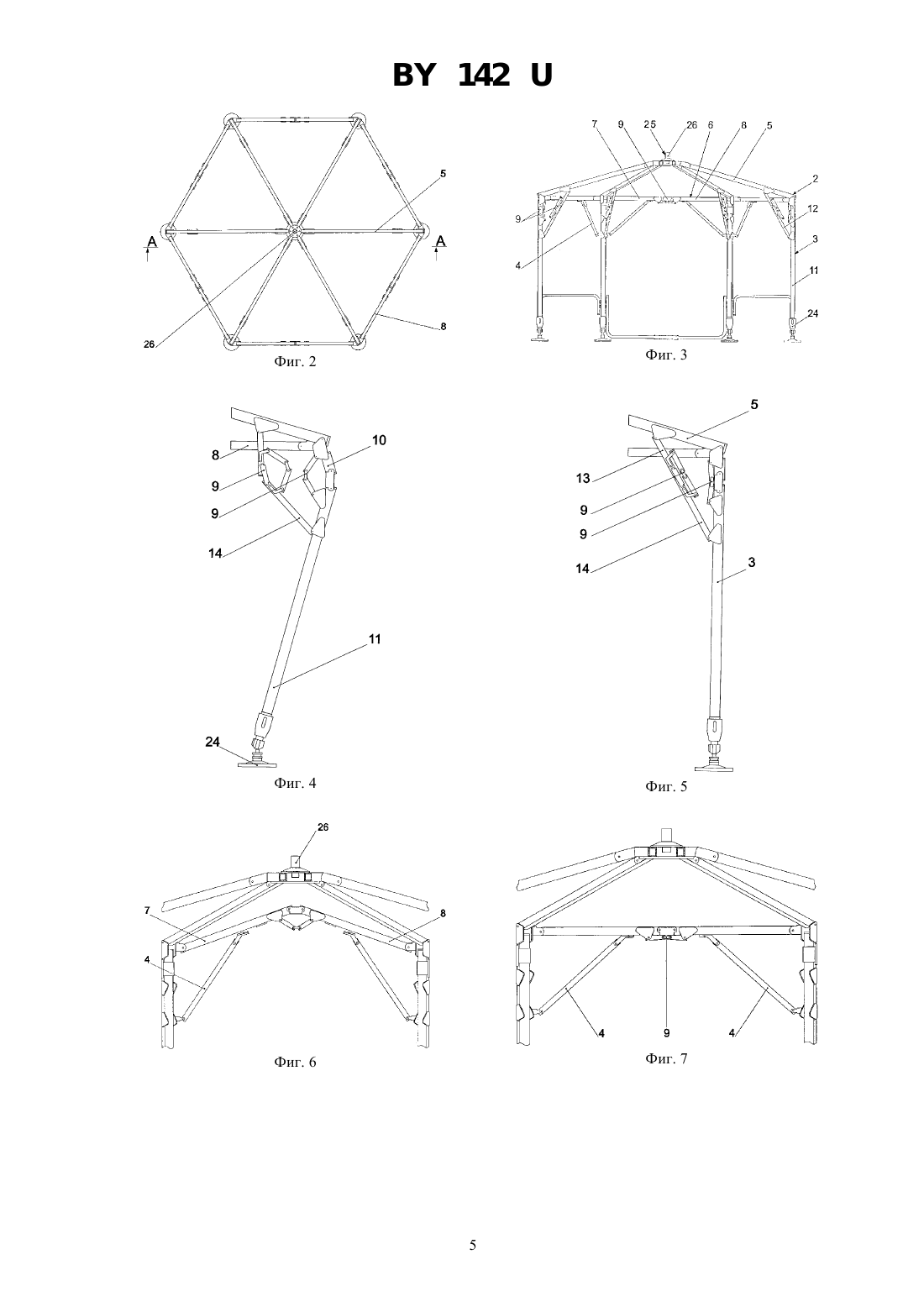

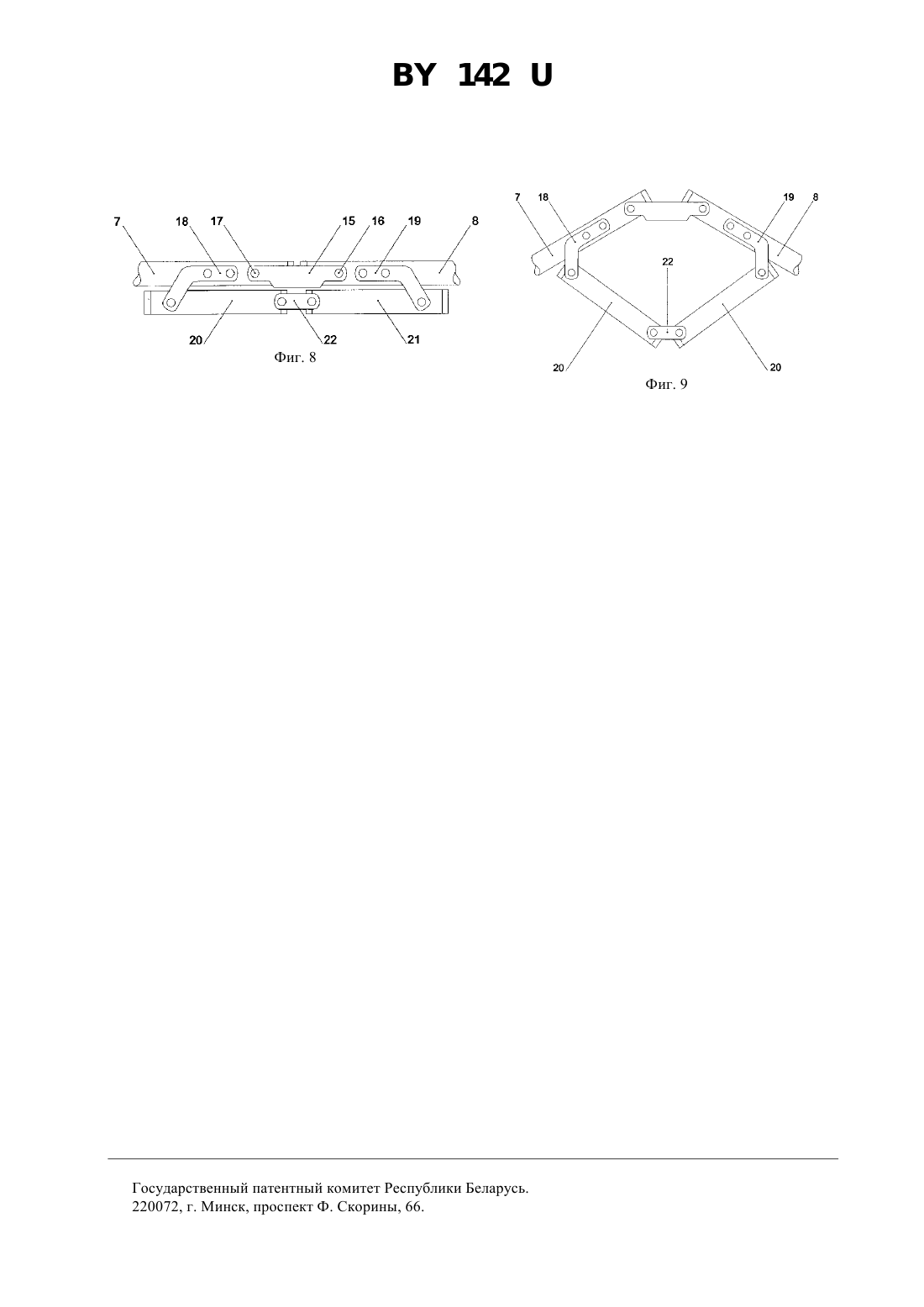

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(57) Павильон складной, содержащий эластичный тент, складной каркас, включающий вертикальные стойки,упоры боковые, стропила, горизонтальные перекладины из двух частей, один конец каждой горизонтальной перекладины шарнирно соединен с вертикальной стойкой, а второй конец этой же горизонтальной перекладины скреплен крепежным элементом с концом горизонтальной перекладины, которая шарнирно закреплена на другой вертикальной стойке, отличающийся тем, что все вертикальные стойки выполнены из двух соосных частей верхней и нижней, боковые упоры размещены с возможностью крепления каждой части горизонтальной перекладины с соответствующей нижней частью вертикальной стойки, складной каркас снабжен скрепляющими нижние части вертикальных стоек со стропилами упорами, которые в свою очередь состоят из двух соосных частей, причем все соосные части вертикальных стоек, горизонтальных перекладин и упоров скреплены замками стыкового соосного соединения с возможностью создания постоянного усилия, направленного вдоль оси каждой составной части элементов складного каркаса. 142 Полезная модель относится к наземному строительству сооружений специального назначения тентов,навесов, палаток, включающих крышу, преимущественно многосекционную, опорные приспособления, например каркасы, и может быть использовано для торговли, выставочной экспозиции, киносъемок. Заявляемая полезная модель направлена на решение задачи создать жесткую конструкцию складного павильона, которая при надежном противостоянии воздействиям окружающей среды (ветра, ветра с дождем или снегом) сохраняет свою жесткость и прочность в процессе эксплуатации и обеспечивает быструю сборку и разборку без применения специальных инструментов. Известен навес для машин, например моторных лодок, содержащий крышу в виде эластичного тента,каркас, образованный жестко соединенными между собой стойками и горизонтальными перекладинами 1. Недостатком описанной конструкции является то, что каркас неразборный. Это обусловлено тем, что на горизонтальных перекладинах закреплены кольца для тросиков, при помощи которых поднимают и опускают матерчатый чехол на моторную лодку. Известна также конструкция разборного каркаса укрытия 2, содержащего крышу в виде эластичного тента, каркас, включающий стойки, горизонтальные перекладины, боковые распорки. Соединение и крепление между собой стоек, горизонтальных перекладин и боковых распорок осуществляют при помощи болтов с гайками. Недостатком описанной конструкции является сложность и большая трудоемкость сборки каркаса. Имеется вероятность ослабления жесткости каркаса из-за самоотвинчивания болтовых соединений в результате воздействия на каркас ветровых нагрузок разной интенсивности и с разных направлений. Наличие большого числа болтовых соединений, скрепляющих каркас, обуславливает также и увеличение времени для сборки и разборки каркаса укрытия 2. Наиболее близким по технической сущности к заявляемой полезной модели является выбранная в качестве прототипа конструкция быстро устанавливающегося складного навеса 3, который содержит тент, раздвижные вертикальные стойки. Горизонтальные перекладины, соединяющие и крепящие вертикальные раздвижные стойки, выполненные в виде Х-образных узлов фермы. Указанные Х-образные узлы фермы выполняют также и функцию боковых распорок раздвижных вертикальных стоек. В средней части тента складного навеса 3 размещены Х-образные узлы фермы, они образуют стропила,которые поддерживают эластичный тент так, что получается крыша с наклоном, обеспечивая стекание воды во время дождя. У прототипа и у заявляемой полезной модели имеются следующие сходные, существенные признаки. Эластичный тент обеспечивает защиту от атмосферных осадков в виде дождя или снега. Складной каркас предназначен для поддержания эластичного тента и создания защищаемого от атмосферных осадков помещения для торговли, выставок и других целей. Поддерживает эластичный тент в натянутом состоянии. Складной каркас включает вертикальные стойки, которые поддерживают и фиксируют в заданном положении стропила и, соответственно, эластичный тент. Горизонтальные перекладины выполнены из двух частей, один конец каждой части горизонтальной перекладины шарнирно соединен с вертикальной стойкой, а второй конец этой же части горизонтальной перекладины скреплен крепежным элементом с концом горизонтальной перекладины, которая шарнирно соединена с другой вертикальной стойкой. Функционально горизонтальные перекладины соединяют и скрепляют в единый каркас вертикальные стойки. Недостатком прототипа является то, что в процессе эксплуатации разборного навеса 3 уменьшается жесткость пластинчатых пружин, фиксирующих высоту вертикальных стоек. Уменьшение жесткости пластинчатых пружин обусловлен износом скользящих элементов, и как результат уменьшается надежность фиксации Х-образных элементов, что в конечном итоге приведет к тому, что навес 3 не сможет выдержать воздействие ветровых нагрузок. Сложность конструкции элементов каркаса обуславливают увеличение себестоимости навеса. Значительно уменьшают полезный объем навеса 3 стропила, образованные Х-образными элементами. Указанные недостатки обусловлены совокупностью признаков прототипа и являются первопричиной недостатков. В предлагаемой конструкции павильона складного элементы складного каркаса выполнены составными,из двух соосных частей, скрепленных замками стыкового соосного соединения 4. Благодаря распорному действию указанных замков 4 во всех элементах складного каркаса возникают и постоянно сохраняются после сборки внутренние напряжения, которые и являются причиной постоянной жесткости складного каркаса, независимо от количества сборок и разборок указанного складного каркаса. Этот достигаемый технический результат обуславливает общественно полезный результат сохранение во время эксплуатации жесткой конструкции, превышающую жесткость аналогичных сварных конструкций. Внутреннее пространство павильона свободно для перемещений, объем по высоте ограничен куполом, от 2 142 сутствуют нависающие над головой конструктивные элементы. Каркас павильона - единый складной элемент, который обеспечивает быструю сборку и разборку. Для получения указанного технического результата заявляемая полезная модель содержит следующие существенные признаки. Эластичный тент обеспечивает защиту от атмосферных осадков в виде дождя или снега. Складной каркас предназначен для поддержания эластичного тента и создания защищенного от атмосферных осадков помещения для торговли, выставок и других целей. Поддерживает эластичный тент в натянутом состоянии. Складной каркас включает вертикальные стойки, которые поддерживают и фиксируют в заданном положении стропила, и, соответственно, - эластичный тент. Горизонтальные перекладины выполнены из двух частей, один конец каждой части горизонтальной перекладины шарнирно соединен с вертикальной стойкой, а второй конец этой же части горизонтальной перекладины скреплен крепежным элементом с концом части горизонтальной перекладины, которая шарнирно соединена на другой вертикальной стойке. Функционально горизонтальные перекладины соединяют и скрепляют в единый каркас вертикальные стойки. Все вертикальные стойки выполнены из двух соосных частей верхней и нижней. Упоры боковые - размещены с возможностью крепления каждой части горизонтальной перекладины с соответствующей нижней частью вертикальной стойки. Складной каркас снабжен скрепляющими нижние части вертикальных стоек со стропилами, упорами, которые в свою очередь состоят из двух соосных частей, причем все соосные части вертикальных стоек, горизонтальных перекладин и упоров скреплены замками стыкового соосного соединения с возможностью создания постоянного усилия, направленного вдоль оси каждой составной части элементов складного каркаса. По отношению к прототипу у заявляемой полезной модели имеются следующие отличительные признаки. Все вертикальные стойки выполнены из двух соосных частей верхней и нижней, боковые упоры размещены с возможностью крепления каждой части горизонтальной перекладины с соответствующей нижней частью вертикальной стойки, складной каркас снабжен скрепляющими нижние части вертикальных стоек со стропилами упорами, которое, в свою очередь, состоят из двух соосных частей, причем все соосные части вертикальных стоек, горизонтальных перекладин и упоров скреплены замками стыкового соосного соединения с возможностью создания постоянного усилия, направленного вдоль оси каждой составной части элементов складного каркаса. Между отличительными признаками и техническим результатом существует следующая причинноследственная связь. Соединение элементов каркаса осуществлено замками стыкового соосного соединения стержней, которые создают в элементах каркаса сжимающие усилия, благодаря которым возникают внутренние напряжения, обуславливающие возникновение и сохранение в процессе эксплуатации павильона жесткости складного каркаса после сборки последнего. Указанные явления происходят постоянно после сборки каркаса. Именно наличие отличительных признаков, взаимное расположение элементов разборного каркаса является причиной возникновения и действия указанных сил, обусловливающих жесткость складного каркаса. По имеющимся у заявителя сведениям предлагаемая совокупность существенных признаков, характеризующих сущность полезной модели, неизвестна из уровня техники, следовательно полезная модель соответствует критерию новизны. Предлагаемая сущность заявляемой полезной модели может быть многократно изготовлена и использована при наземном строительстве сооружений специального назначения тентов, навесов, палаток, павильонов для торговли, выставочной экспозиции, киносъемок, и при этом достигается технический результат получение после сборки и сохранение в процессе эксплуатации постоянной жесткости каркаса складного,независимо от количества сборок и разборок указанного складного каркаса. Это позволяет сделать вывод о соответствии полезной модели критерию промышленной применимости. Сущность полезной модели поясняется графическими материалами на фиг. 1 - павильон складной, общий вид с натянутым тентом на фиг. 2 - павильон складной, вид сверху на фиг. 3 - павильон складной, общий вид каркаса разборного (вид А-А) на фиг. 4 - крепление вертикальной стойки и стропила (сборка) на фиг. 5 - крепление вертикальной стойки и стропила (в закрепленном состоянии) на фиг. 6 - часть каркаса горизонтальная перекладина, вертикальная стойка и упоры боковые (сборка) на фиг. 7 - часть каркаса горизонтальная перекладина, вертикальная стойка и упоры боковые (в закрепленном состоянии) на фиг. 8 - замок стыкового соосного соединения стержней, вид спереди 3 142 на фиг. 9 - замок стыкового соосного соединения стержней (вид в промежуточном положении). Павильон складной содержит эластичный тент 1, складной каркас 2. Указанный складной каркас 2 включает вертикальные стойки 3, боковые упоры 4, стропила 5, горизонтальные перекладины 6 из двух частей 7 и 8. Один конец каждой части 7 горизонтальной перекладины 6 шарнирно соединен с вертикальной стойкой 3,а второй конец этой же части 7 горизонтальной перекладины 6 скреплен замком 9 стыкового соосного соединения с концом части 8 горизонтальной перекладины 6, которая шарнирно закреплена на другой вертикальной стойке 3. Все вертикальные стойки 3 выполнены из двух частей верхней части 10 и нижней части 11. Боковые упоры 4 размещены с возможностью крепления каждой части 7 и 8 горизонтальной перекладины 6 с соответствующей нижней частью 11 вертикальной стойки 3. Складной каркас 2 снабжен скрепляющими нижние части 11 вертикальных стоек 3 со стропилами 5 упорами 12. Упоры 12 состоят из двух соосных частей 13 и 14. Верхние части 10 вертикальных стоек 3 и соосные им нижние части 11 указанных вертикальных стоек скреплены замком 9 стыкового соосного соединения. Части 13 и 14 упоров 12 также соединены замком 9 стыкового соосного соединения. Замок 9 стыкового соосного соединения (фиг. 8) содержит соединительную деталь 15, шарнирно связанную при помощи осей 16 и 17 с соединяемыми замком 9 стержнями соответственно 7 и 8, 10 и 11, 13 и 14 элементов складного каркаса 2 (частей горизонтальных перекладин 6, частей вертикальных стоек 3, частей упоров 12). В зонах соединения на частях 7 и 8 на частях 10 и 11 на частях 13 и 14 жестко закреплены кронштейны 18 и 19, на консольных концах которых шарнирно установлены тяги 20 и 21, связанные между собой шарнирно посредством пластин 22. Павильон складной укомплектован дугами ограждения 23, которые закреплены на нижних частях 13 и 14 вертикальных стоек 3. Вертикальные стойки 3 снабжены также регулируемыми опорами 24. Сборка складного павильона. Разложить крышу павильона на горизонтальной плоскости. Осуществить фиксацию замков 9 стыкового соосного соединения частей 7 и 8 горизонтальных перекладин 6. Фиксацию осуществляют путем нажатия на тяги 20 и 21 в зоне пластин 22. При нажатии тяги 20 и 21 проходят мертвую точку, жестко фиксируются в этом положении силами упругости системы. Создаваемое постоянное усилие, направленное вдоль оси каждой части 7 и 8, обеспечивает надежную фиксацию соединяемых частей 7 и 8 в их соосном положении. Освободить вертикальные стойки 3, которые были прикреплены к стропилам 5 ремешками. Накинуть эластичный тент 1 на крышу, установить пластиковый наконечник 25, находящийся на вершине эластичного тента 1 на штырь 26 складного каркаса 2. Одновременно поднять две находящиеся рядом вертикальные стойки 3 и зафиксировать замки9 стыкового соосного соединения как показано на фиг. 4 и 5. Открыть замки 9 стыкового соосного соединения на горизонтальных перекладинах 6, установить боковые упоры 4 и зафиксировать их. После этого закрыть замки 9 стыкового соосного соединения на горизонтальных перекладинах 6. Одновременно поднять две вертикальные стойки 3, противоположно поднятым (фиг. 4, 5). Зафиксировать замки 9 стыкового соосного соединения на вертикальных стойках 3 частей 10 и 11, частей 13 и 14 упоров 12 (фиг. 5). Открыть замки 9 стыкового соосного соединения на горизонтальных перекладинах 6 и установить боковые упоры 4. Установить оставшиеся вертикальные стойки 3 и зафиксировать замки 9 стыкового соосного соединения(фиг. 5). Установить боковые упоры 4. Установить и закрепить дуги 23 ограждения. Натянуть углы эластичного тента 1 и закрепить их на вертикальных стойках 3. Одеть пластиковые крючки на эластичном тенте на замки 9 стыкового соосного соединения частей 7 и 8 горизонтальных перекладин 6. Складывание павильона производят в обратном порядке. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
