Шарнирный узел складной мебели

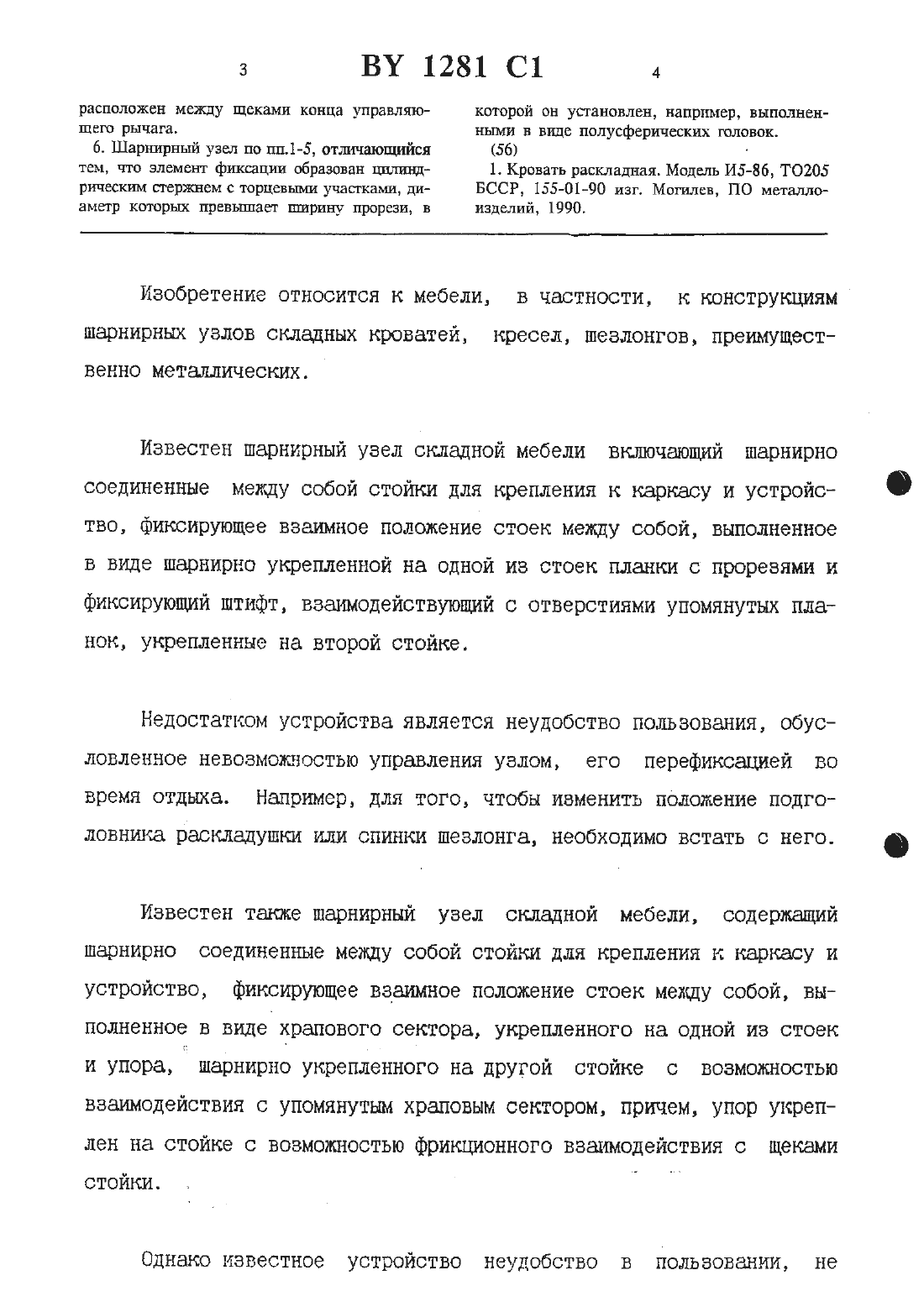

расположен между щеками конца управляю- которой он установлен, например, выполненЩего рычага. ными в виде полусферическая головок. 6. Шарнирный узел по пп.1-5, отличающийся (56) тем, что элемент фиксации образован шшинд- 1. Кровать раскладная. Модель ИБ-Зб, Т 02 О 5 рическгш стержнем с торцевьпъш участками, ди БССР, 155-0130 изг. Могилев, ПО металлоамегр которых превышает ширину прорези, в изделий, 1990.шарнирных узлов складных кроватей, кресел, шезлонгов, преимущественно металлических.Известен Шарнирный узел складной мебели включающий шарнирно соединенные между собой стойки для крепления к каркасу И устройс В тво, фиксирующее взаимное положение стоек между собой, выполненное в виде шарнирно укрепленной на одной из стоек планки с прорезями ификсирующий штифт, взаимодействующий с отверстиями упомянутых пла нок, укрепленные на второй стойке.Недостатком устройства является неудобство пользования, обусловленное невоаможвостью управления узлом, его перефиксацией во время отдыха. Например, для того, чтобы изменить положение подго ЛОВНИКЗ РЭСШЭДУШЮЛ ИЛИ СПИНКИ ШЭЗЛОНГЭ, НВОЙХОДИМО ВСТЗТЬ С него.Известен также Шарнирный узел складной мебели, содержащий шарнирно соединенные между собой стойки для крепления к каркасу и устройство, фиксирующее взаимное положение стоек между собой, выполненное в виде кранового сектора, укрепленного на одной из стоек и упора шарнирно укрепленного на другой стойке с возможностью взаимодействия с упомянутым храповым сектором, причем, упор укреп ЛЭН на СТОЙКЭ С ВОЗМОЖНОСТЬЮ ФРГ/ЛЕКЦИОННОГО ВЗЩШОДЭЙСТВИЯ С ЩЭКЭМИОднако известное устройство неудобство В пользовании, не2 обеспечивает возможность управления узлом во время-отдыха. Для того, чтобы опустить или поднять подголовник раскладной кровати необходимо встать с кровати, сложить подголовник с рамой, и толькозатем УСТЗНОВИТЬ ВГО В НУЖНО 6 ПОЛОЖЕНИЕ.Задача решаемая изобретением заключается в обеспечении управления расфиксации, фиксации, изменении положения во время отдыха, не ВСТЗВЭЯ С ИЗДЕЛИЯ.Поставленная задача решается тем, что в шарнирном узле складе ной мебели, содержащем стойки для крепления к каркасу, шарнирно соединенные между собой, элемент фиксации взаимного положения стое ек и управляющий рычаг, конец одной из стоек со стороны шарнирного соединения имеет радиально расположенную продолговатую прорезь, в которой с возможностью возвратнопоступательного перемещения установлен элемент фиксации, при этом управляющий рычаг в зоне шарнирного соединения со стойками имеет продолговатую прорезь, размещен ную под углом к радиусу , со стенкам которой взаимодействует эледтмеит фиксации. Угол между продольной осью прорези управляющего ры чага и пересекающей продольную ось прорези линией радиуса управляющего рычага составляет 8 Н 15 градусов, причем, управляющий рычаг подпружинен относительно стойки с продолговатой прорезью, а егосвободный конец размещен между стойками.Задача также решается и тем, что шарнирный конец стойки с продолговатой прорезью выполнен в виде двух параллельных щек, шарнирный конец управляющего рычага также выполнен в виде двух параде дельных щек, размещенных внутри упомянутого конца стойки, а внутри щек управляющего рычага размещен Шарнирный конец второй стойки..З Элемент фиксации образован цилиндрическим стержнем диаметром торцев большим ширины паза, которые выполнены, например, в виде двух полусферических головок. На фиг. 1 представлен шарнирный узел, общий вид. На Фиг. 2разрез А-А по фиг.1, на фиг. 3 разрез ББ на фиг. 2.Шарнирный узел состоит из стоек 1, 2 для крепления к каркасу,соединенные между собой посредством шарнирной оси 3, управляющего рычага 4 и элемента фиксации 5. Управляющий рычаг 4 с помощью пружины 6 связан со стойкой 2. Одна из стоек имеет радиальные пазы 7,а другая стойка 2 имеет продолговатую прорезь 8, управляющий рычаг 4 имеет продолговатую прорезь 9, СУ.РЭСПОЛОЖЭННУЮ ПОД УГЛОМ К радиу Шарнирный узел работает следующим образом.Стойки 1 и 2 соединены с рамныи конструкциями раскладной ме бели (не показаны), например, с подголовной рамой или рамой спинки шезлонга и т.п. и имеют возможность поворачиваться в шарнире В относительно друг друга на некоторый угол. Этот относительный поворот возможен при условии, что элемент фиксации 5 не размещен одновременно в прорезях 7 и 8. Вывод элемента фиксации из прорези 7 осуществляется поворотом рычага 4 по часовой стрелке (вниз). В этом случае элемент фиксации 5, взаимодействуя со стенками прорезей 8 и 9 выйдет из зацепления с одним из пазов 7. шстойка 1 расфиксируется относительно стойки 2. при отпускании рычага 4, пружина 6 заставит его вернуться в исходное положение, при этом элементфиксации 5 вернется в один из блиайших пазов 7 и зафиксируетдля наилучшего взаимодействияэлемента фиксации 5 с прорезями 8 и 9, угол между продольной осью прорези управляющего рычага иперемещающим продольную ось прорези радиусом должен выбран в пре делах 8 15.В конкретной констрУКЦИИ шарнира стойка 2 может быть выполнена в зоне шарнирного соединения в ниде двух щек Таким же образом может быть выполнен управляющий рычаг 4 в зоне шарнирного соединения. В этом случае щеки управляющего рычага размещенымежду щекамистойки 2, а между ними размещается стенка .Наиболее теинологичны является выполнение элемента фиксации5 В ВИДЕ ЦИЛИНДРИЧВСКОГО СТЕРЖНЯ С ДИЭЙЭТРОМ ТОРЦЭВ ОЛЬШИМ ШИРИНЫпаза, например, В ВИДЭ ДВУХ ПОЛУСФВРИЙЭСНИХ ГОЛОВОК.
