Операционный стол

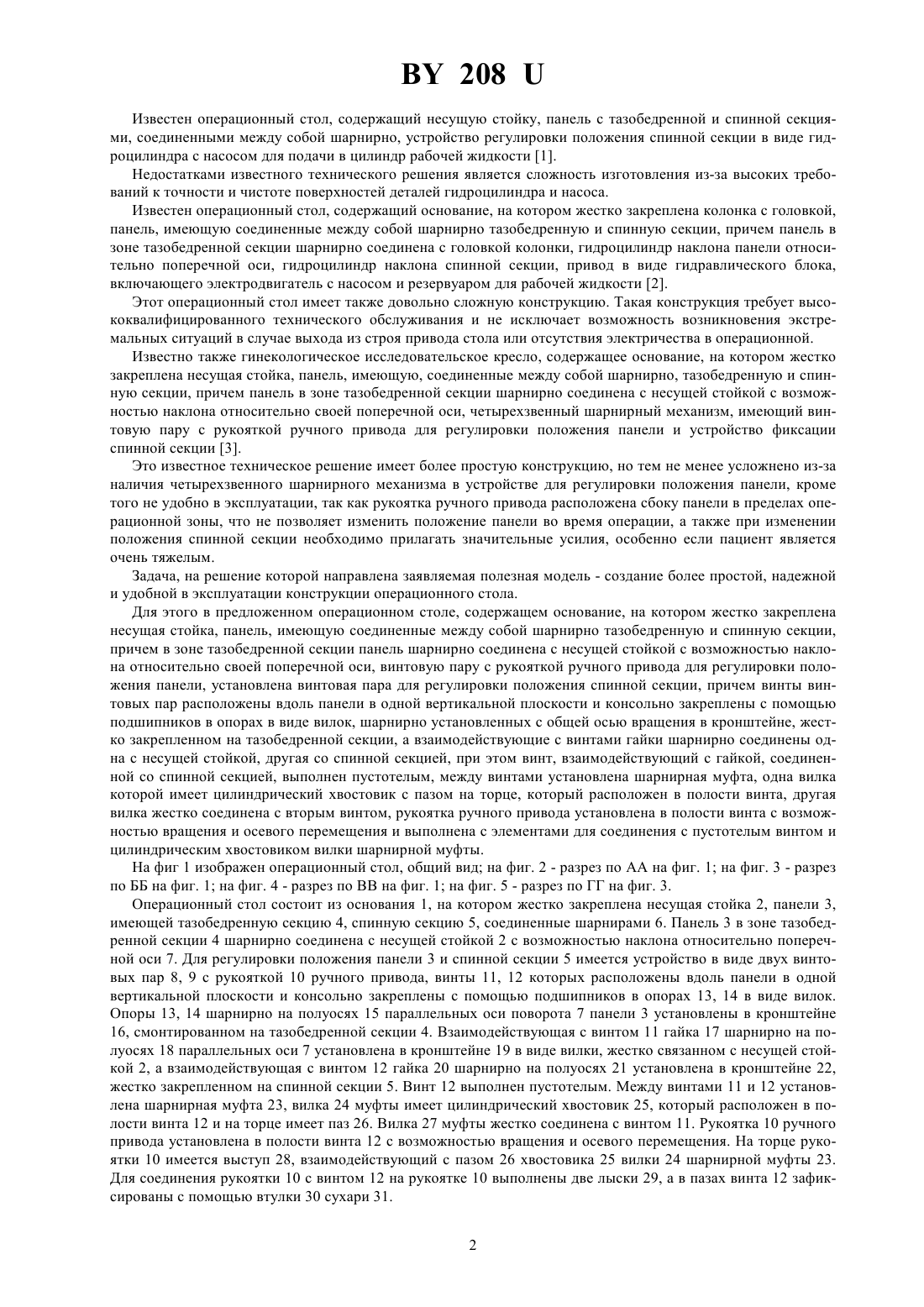

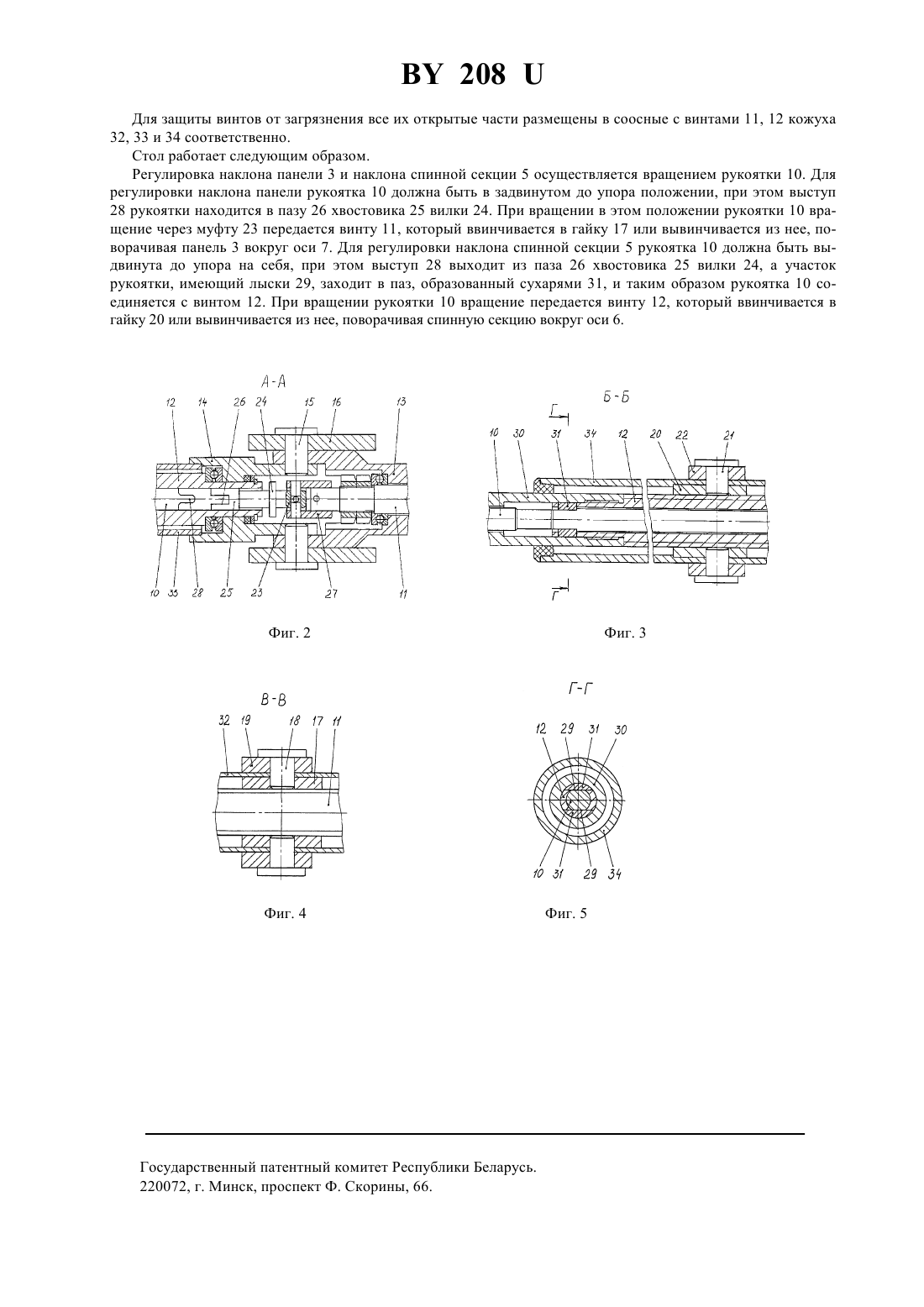

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(73) Патентообладатель Староверов Николай Викторович, Парфенович Владимир Владимирович, Прохорчик Геннадий Леонидович(57) Операционный стол, содержащий основание, на котором жестко закреплена несущая стойка, панель,имеющую соединенные между собой шарнирно тазобедренную и спинную секции, причем панель в зоне тазобедренной секции шарнирно соединена с несущей стойкой с возможностью наклона относительно своей поперечной оси, винтовую пару с рукояткой ручного привода для регулировки положения панели, отличающийся тем, что он снабжен винтовой парой для регулировки положения спинной секции, причем винты винтовых пар расположены вдоль панели в одной вертикальной плоскости и консольно закреплены с помощью подшипников в опорах в виде вилок, шарнирно установленных с общей осью вращения в кронштейне,жестко закрепленном на тазобедренной секции, а взаимодействующие с винтами гайки шарнирно соединены одна с несущей стойкой, другая со спинной секцией, при этом винт, взаимодействующий с гайкой, соединенной со спинной секцией, выполнен пустотелым, между винтами установлена шарнирная муфта, одна вилка которой имеет цилиндрический хвостовик с пазом на торце, который расположен в полости винта,другая вилка жестко соединена с вторым винтом, рукоятка ручного привода установлена в полости винта с возможностью вращения и осевого перемещения и выполнена с элементами для соединения с пустотелым винтом и цилиндрическим хвостовиком вилки шарнирной муфты.(56) 1. Патент ФРГ 4138318, МПК А 6113/02, опубл. 1994. 2. Патент СССР 1787028, МПК 6113/00, опубл. 1993. 3. Информационный лист КАО МЕДИКОР, Венгрия ТОО ДЕМЕД, адрес Н-4027 Дебрецен, ул. Фюреди 98 (прототип). Фиг. 1 Полезная модель относится к медицинской технике, а именно к устройствам для размещения пациентов при проведении операций, перевязок, обследований, и может быть использовано в различных лечебных учреждениях. 208 Известен операционный стол, содержащий несущую стойку, панель с тазобедренной и спинной секциями, соединенными между собой шарнирно, устройство регулировки положения спинной секции в виде гидроцилиндра с насосом для подачи в цилиндр рабочей жидкости 1. Недостатками известного технического решения является сложность изготовления из-за высоких требований к точности и чистоте поверхностей деталей гидроцилиндра и насоса. Известен операционный стол, содержащий основание, на котором жестко закреплена колонка с головкой,панель, имеющую соединенные между собой шарнирно тазобедренную и спинную секции, причем панель в зоне тазобедренной секции шарнирно соединена с головкой колонки, гидроцилиндр наклона панели относительно поперечной оси, гидроцилиндр наклона спинной секции, привод в виде гидравлического блока,включающего электродвигатель с насосом и резервуаром для рабочей жидкости 2. Этот операционный стол имеет также довольно сложную конструкцию. Такая конструкция требует высококвалифицированного технического обслуживания и не исключает возможность возникновения экстремальных ситуаций в случае выхода из строя привода стола или отсутствия электричества в операционной. Известно также гинекологическое исследовательское кресло, содержащее основание, на котором жестко закреплена несущая стойка, панель, имеющую, соединенные между собой шарнирно, тазобедренную и спинную секции, причем панель в зоне тазобедренной секции шарнирно соединена с несущей стойкой с возможностью наклона относительно своей поперечной оси, четырехзвенный шарнирный механизм, имеющий винтовую пару с рукояткой ручного привода для регулировки положения панели и устройство фиксации спинной секции 3. Это известное техническое решение имеет более простую конструкцию, но тем не менее усложнено из-за наличия четырехзвенного шарнирного механизма в устройстве для регулировки положения панели, кроме того не удобно в эксплуатации, так как рукоятка ручного привода расположена сбоку панели в пределах операционной зоны, что не позволяет изменить положение панели во время операции, а также при изменении положения спинной секции необходимо прилагать значительные усилия, особенно если пациент является очень тяжелым. Задача, на решение которой направлена заявляемая полезная модель - создание более простой, надежной и удобной в эксплуатации конструкции операционного стола. Для этого в предложенном операционном столе, содержащем основание, на котором жестко закреплена несущая стойка, панель, имеющую соединенные между собой шарнирно тазобедренную и спинную секции,причем в зоне тазобедренной секции панель шарнирно соединена с несущей стойкой с возможностью наклона относительно своей поперечной оси, винтовую пару с рукояткой ручного привода для регулировки положения панели, установлена винтовая пара для регулировки положения спинной секции, причем винты винтовых пар расположены вдоль панели в одной вертикальной плоскости и консольно закреплены с помощью подшипников в опорах в виде вилок, шарнирно установленных с общей осью вращения в кронштейне, жестко закрепленном на тазобедренной секции, а взаимодействующие с винтами гайки шарнирно соединены одна с несущей стойкой, другая со спинной секцией, при этом винт, взаимодействующий с гайкой, соединенной со спинной секцией, выполнен пустотелым, между винтами установлена шарнирная муфта, одна вилка которой имеет цилиндрический хвостовик с пазом на торце, который расположен в полости винта, другая вилка жестко соединена с вторым винтом, рукоятка ручного привода установлена в полости винта с возможностью вращения и осевого перемещения и выполнена с элементами для соединения с пустотелым винтом и цилиндрическим хвостовиком вилки шарнирной муфты. На фиг 1 изображен операционный стол, общий вид на фиг. 2 - разрез по АА на фиг. 1 на фиг. 3 - разрез по ББ на фиг. 1 на фиг. 4 - разрез по ВВ на фиг. 1 на фиг. 5 - разрез по ГГ на фиг. 3. Операционный стол состоит из основания 1, на котором жестко закреплена несущая стойка 2, панели 3,имеющей тазобедренную секцию 4, спинную секцию 5, соединенные шарнирами 6. Панель 3 взоне тазобедренной секции 4 шарнирно соединена с несущей стойкой 2 с возможностью наклона относительно поперечной оси 7. Для регулировки положения панели 3 и спинной секции 5 имеется устройство в виде двух винтовых пар 8, 9 с рукояткой 10 ручного привода, винты 11, 12 которых расположены вдоль панели в одной вертикальной плоскости и консольно закреплены с помощью подшипников в опорах 13, 14 в виде вилок. Опоры 13, 14 шарнирно на полуосях 15 параллельных оси поворота 7 панели 3 установлены в кронштейне 16, смонтированном на тазобедренной секции 4. Взаимодействующая с винтом 11 гайка 17 шарнирно на полуосях 18 параллельных оси 7 установлена в кронштейне 19 в виде вилки, жестко связанном с несущей стойкой 2, а взаимодействующая с винтом 12 гайка 20 шарнирно на полуосях 21 установлена в кронштейне 22,жестко закрепленном на спинной секции 5. Винт 12 выполнен пустотелым. Между винтами 11 и 12 установлена шарнирная муфта 23, вилка 24 муфты имеет цилиндрический хвостовик 25, который расположен в полости винта 12 и на торце имеет паз 26. Вилка 27 муфты жестко соединена с винтом 11. Рукоятка 10 ручного привода установлена в полости винта 12 с возможностью вращения и осевого перемещения. На торце рукоятки 10 имеется выступ 28, взаимодействующий с пазом 26 хвостовика 25 вилки 24 шарнирной муфты 23. Для соединения рукоятки 10 с винтом 12 на рукоятке 10 выполнены две лыски 29, а в пазах винта 12 зафиксированы с помощью втулки 30 сухари 31. 2 208 Для защиты винтов от загрязнения все их открытые части размещены в соосные с винтами 11, 12 кожуха 32, 33 и 34 соответственно. Стол работает следующим образом. Регулировка наклона панели 3 и наклона спинной секции 5 осуществляется вращением рукоятки 10. Для регулировки наклона панели рукоятка 10 должна быть в задвинутом до упора положении, при этом выступ 28 рукоятки находится в пазу 26 хвостовика 25 вилки 24. При вращении в этом положении рукоятки 10 вращение через муфту 23 передается винту 11, который ввинчивается в гайку 17 или вывинчивается из нее, поворачивая панель 3 вокруг оси 7. Для регулировки наклона спинной секции 5 рукоятка 10 должна быть выдвинута до упора на себя, при этом выступ 28 выходит из паза 26 хвостовика 25 вилки 24, а участок рукоятки, имеющий лыски 29, заходит в паз, образованный сухарями 31, и таким образом рукоятка 10 соединяется с винтом 12. При вращении рукоятки 10 вращение передается винту 12, который ввинчивается в гайку 20 или вывинчивается из нее, поворачивая спинную секцию вокруг оси 6. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
