B66C 1/00 — Грузозахватные элементы или устройства, конструктивно сопряженные или приспособленные для использования с крановыми механизмами для подъема, опускания или перемещения штучных грузов или грузов в связках

Номер патента: U 7863

Опубликовано: 30.12.2011

Авторы: Шило Иван Николаевич, Щетько Андрей Владимирович, Романюк Николай Николаевич, Сашко Константин Владимирович

МПК: B66C 23/00, B66C 1/00

Метки: передвижное, устройство, монтажное

Текст:

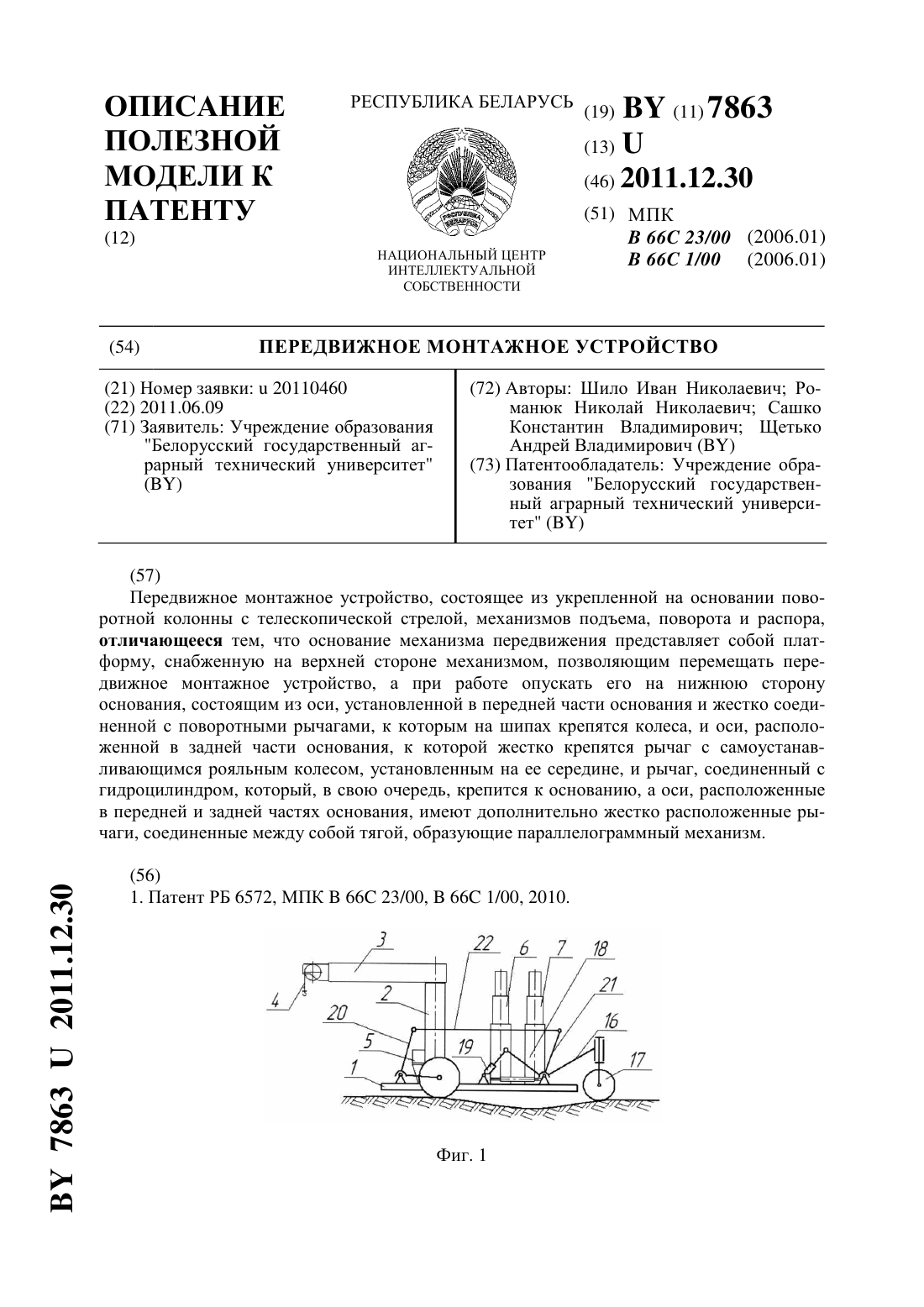

...из оси, установленной в передней части основания и жестко соединенной с поворотными рычагами, к которым на шипах крепятся колеса, и оси,расположенной в задней части основания, к которой жестко крепятся рычаг с самоустанавливающимся рояльным колесом, установленным на ее середине, и рычаг, соединенный с гидроцилиндром, который, в свою очередь, крепится к основанию, а оси, расположенные в передней и задней частях основания, имеют дополнительно...

Номер патента: U 7861

Опубликовано: 30.12.2011

Авторы: Сашко Константин Владимирович, Шило Иван Николаевич, Агейчик Валерий Александрович, Гришан Константин Юрьевич, Романюк Николай Николаевич

МПК: B66C 1/00, B66C 1/12

Метки: узел, конца, каната, крепления

Текст:

...между стенками с помощью втулок первый коуш и опору, выполненную в виде прямолинейного стержня прямоугольного сечения с подковообразно загнутым концом, а также расположенный между первым коушем и опорой второй коуш, причем коуши выполнены одинаковыми по форме, каждый в виде овальной стальной обоймы с расположенными под острым углом друг к другу равновеликими прямолинейными боковыми сторонами, при этом первый коуш установлен своей...

Номер патента: U 6572

Опубликовано: 30.10.2010

Авторы: Смычник Анатолий Данилович, Морев Аркадий Борисович

МПК: B66C 23/00, B66C 1/00

Метки: устройство, передвижное, монтажное

Текст:

...стрелой, механизмов подъема, поворота, перемещения и распора, основание выполнено в виде двух оборудованных распорными стойками частей, шарнирно соединенных между собой двумя гидродомкратами передвижки и направляющей балкой, укрепленной в одной из частей основания шарнирно, а в другой части балка размещена в продольном пазу с возможностью изменения своего положения в плоскости основания. На фиг. 1 показано передвижное монтажное устройство,...

Номер патента: 13320

Опубликовано: 30.06.2010

Авторы: Васильев Игорь Иванович, Матвеенко Владимир Иванович

МПК: B66C 1/00

Метки: подвеска, крана-манипулятора, грузовая

Текст:

...пружинный барабан 4 с одной стороны кинематически связан с установленными на рамке 1 дисковыми фрикционными муфтами 10 посредством роликовых обгонных муфт 11. Вместо роликовых обгонных муфт может быть использован храповый останов. При этом ступицы роликовых обгонных муфт 11 жестко связаны непосредственно с внутренними дисками дисковых фрикционных муфт 10. С другой стороны каждый пружинный барабан 4 связан с рамкой 1 с помощью спиральных...

Номер патента: U 5904

Опубликовано: 28.02.2010

Авторы: Лукомский Олег Анатольевич, Бирюков Владимир Михайлович

МПК: B66C 1/00

Метки: грузозахватное, устройство

Текст:

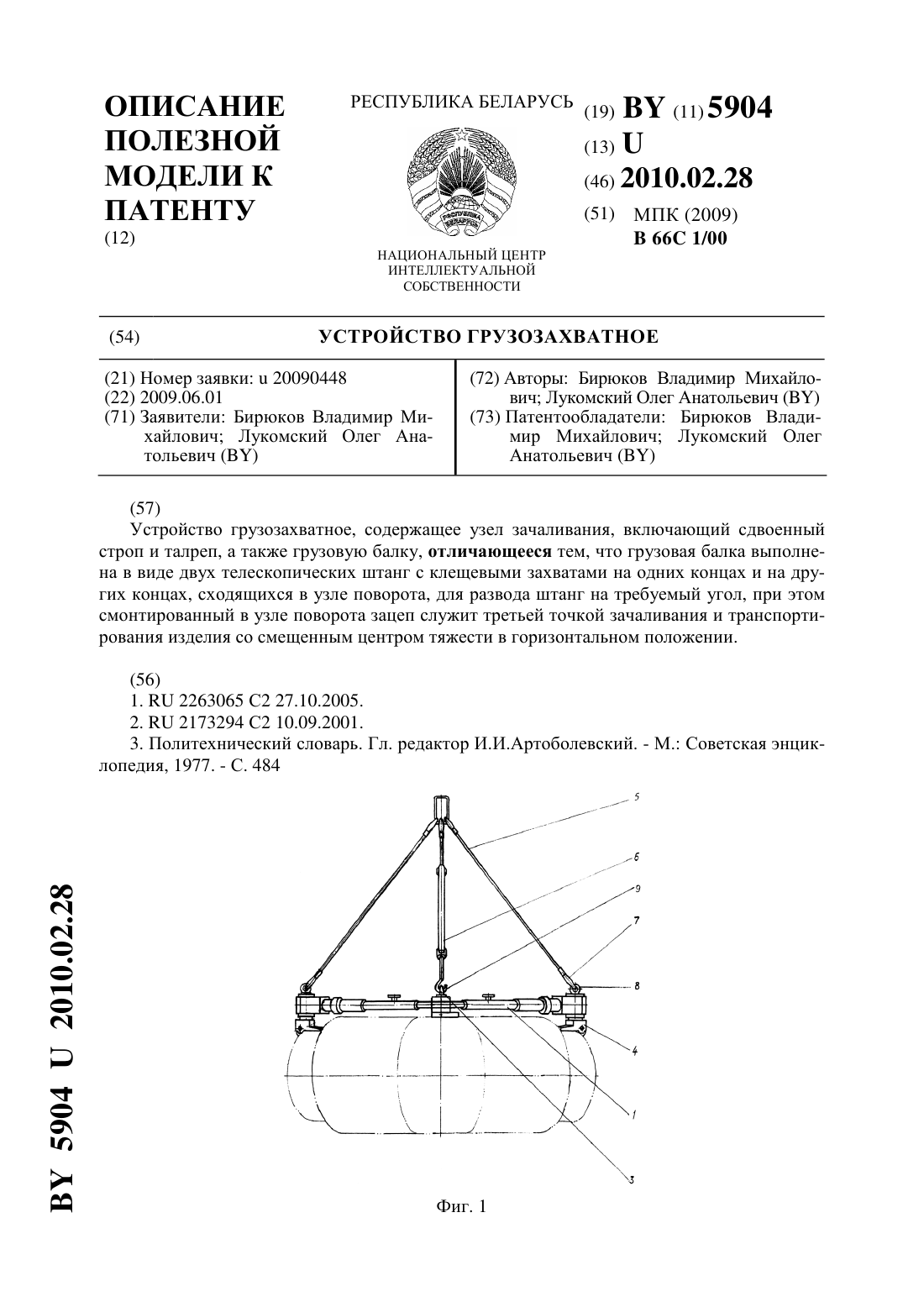

...фиксатором, на нижней стороне каждого блока выполнен грузовой держатель, взаимосвязанный с грузовым стропом. За счет крепления грузовых строп на грузовых держателях обеспечивается устойчивое положение грузовой балки на подъемном стропе при подъеме груза и исключается возможность разворота ее и соскакивания с подъемного стропа 2. Положение центра тяжести различных грузов часто меняется, что приводит к необходимости для каждого груза...

Номер патента: 12735

Опубликовано: 30.12.2009

Авторы: Матвеенко Владимир Иванович, Баранов Николай Иванович

МПК: B66C 1/00, G01B 11/00

Метки: стрелы, отклонения, шарнира, крана, оси, перпендикулярности, способ, измерения, подъёмного

Текст:

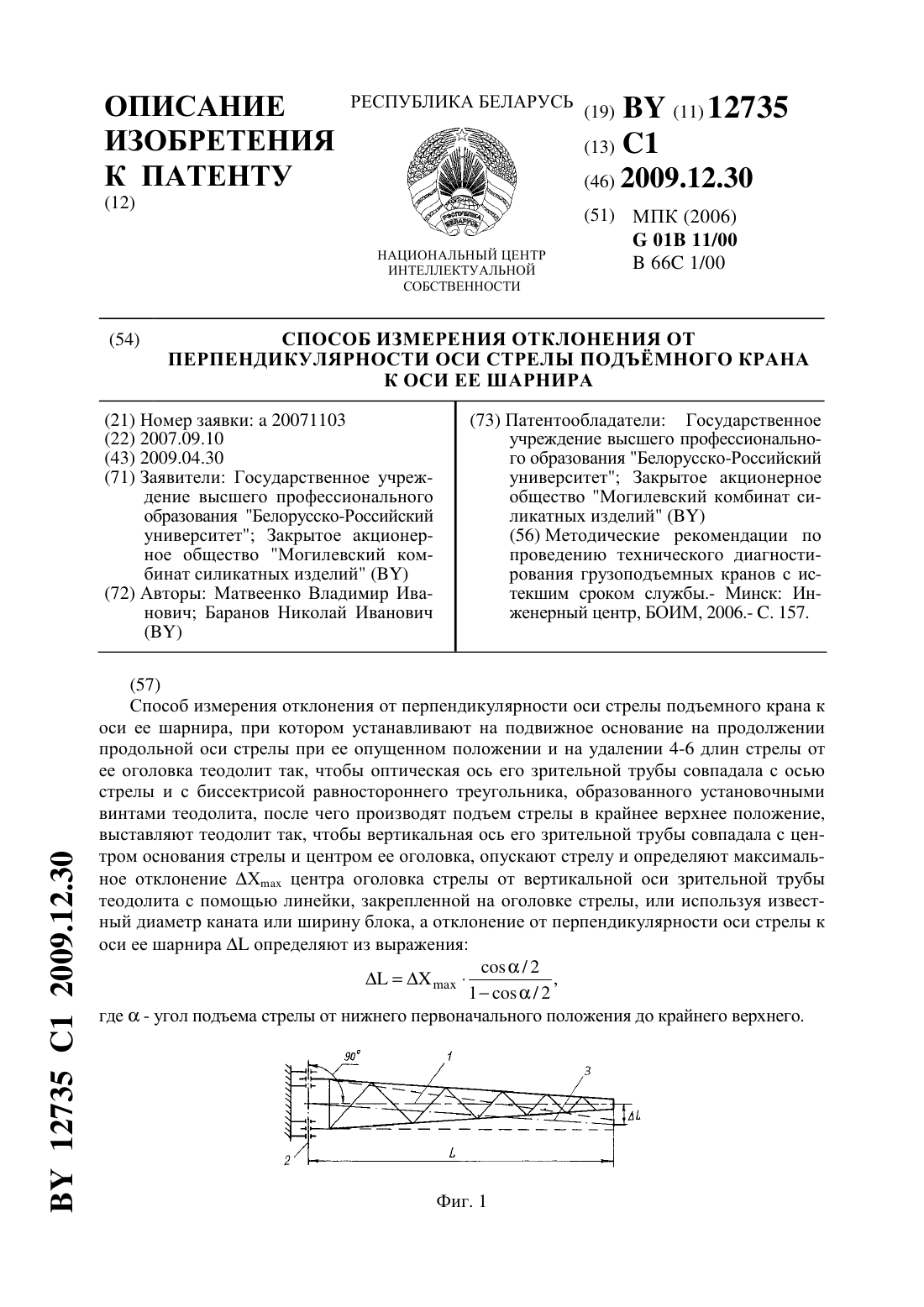

...- вид А на фиг. 2 на фиг. 4 - схема установки теодолита при измерении на фиг. 5 - то же самое, вид сверху. Одним из дефектов металлоконструкции стреловых грузоподъемных кранов является отклонениеот перпендикулярности оси стрелы к оси ее шарнира (см. фиг. 1). Предельно допустимая величина этого отклонения в зависимости от типа стрелового крана составляет от 1/500 до 1/100 длины стрелы 3, что соответствует углу отклонения от 7 до 35 (от 0,117 до...

Номер патента: U 5821

Опубликовано: 30.12.2009

Авторы: Агейчик Юрий Валерьевич, Шило Иван Николаевич, Романюк Николай Николаевич, Агейчик Валерий Александрович

МПК: B66C 1/00, B66C 1/12

Метки: крепления, конца, узел, каната, коуше

Текст:

...закрепленные между стенками с помощью втулок первый коуш и опору, выполненную в виде прямолинейного стержня прямоугольного сечения с подковообразно загнутым концом, а также расположенный между первым коушем и опорой второй коуш,причем коуши выполнены одинаковыми по форме, каждый в виде овальной стальной обоймы с расположенными под острым углом к друг другу равновеликими прямолинейными боковыми сторонами, при этом первый коуш установлен...

Номер патента: 12587

Опубликовано: 30.10.2009

Авторы: Матвеенко Владимир Иванович, Филипеня Андрей Николаевич

МПК: B66C 1/00

Метки: крана-манипулятора, подвеска, грузовая

Текст:

...10, подвешенной на ветвях грузового каната 11 механизма подъема тележки 2. При этом передаточное число цепной передачи 6 и диаметр пружинных барабанов 8 подобраны таким образом, что линейная скорость наматывания или сматывания оттяжных канатов 9, задаваемая валом 4, немногим меньше скорости подъема или опускания груза. В нижней части грузовой платформы 10 на поворотном валу подвешено автоматическое грузозахватное устройство 12,...

Номер патента: 12415

Опубликовано: 30.10.2009

Авторы: Агейчик Валерий Александрович, Агейчик Юрий Валерьевич, Шило Иван Николаевич

МПК: B66C 1/00

Метки: захват, автоматический, штучных, грузов

Текст:

...последних, где поворотные втулки ниже места крепления подхватных лап имеют опорно-поворотную часть, на опорной поверхности которой по переферии закреплено резиновое кольцо, обеспечивающее образование вакуумной камеры при контакте с твердой поверхностью. На фиг. 1 представлена фронтальная проекция, а на фиг. 2 - профильная проекция автоматического захвата для штучных грузов на фиг. 3 показан узелна фиг. 1. Автоматический захват содержит...

Номер патента: 11815

Опубликовано: 30.04.2009

Авторы: Власов Алексей Сергеевич, Ляшок Артем Александрович, Пугин Иван Федорович, Пугин Алексей Иванович, Яваровский Андрей Валерьевич, Зыль Анатолий Алексеевич

МПК: E21B 15/00, B66C 1/00

Метки: устройство, вышки, обслуживания, буровой, крана

Текст:

...роликом Это позволяет ускорить проведение монтажно-демонтажных работ.На фиг 1 схемы показан монтаж устройства на буровой выщке. На фиг 2 показано крепление верхнего и нижнего полухомутов с консолью и обводными роликами к поясу выщки На фиг. Э показано крепление вспомогательного ролика со скобой к балке основания буровой выщки На фиг. 1 дана заделка тягового троса к крюку вспомогательного привода На фиг. 5 дана заделка тягового троса к крюку...

Номер патента: U 3558

Опубликовано: 30.06.2007

Авторы: Агейчик Валерий Александрович, Шило Иван Николаевич, Агейчик Юрий Валерьевич

МПК: B66C 1/00

Метки: захват, штучных, автоматический, грузов

Текст:

...автоматическую работу захвата, причем подхватные лапы закреплены на нижних концах поворотных втулок, установленных на раме и имеющих винтовые пазы, а вертикальные штанги жестко соединены с подвижной траверсой и снабжены фиксирующими пальцами, с возможностью перемещения их в пазах втулок для поворота последних, где поворотные втулки ниже места крепления подхватных лап имеют опорно-поворотную часть с опорной поверхностью,...

Номер патента: U 240

Опубликовано: 30.03.2001

Авторы: Прушак Виктор Яковлевич, Козодой Сергей Михайлович, Щерба Владимир Яковлевич, Белько Сергей Леонидович, Дворник Александр Петрович

МПК: B66C 1/00

Метки: шахтных, подвесное, гидравлическое, скипов, устройство

Текст:

...11, соединенную с помощью вилок 12 со скипом 5. Верхняя и нижняя траверсы обеих рам соединены между собой тягами 13 круглого сечения. В нижней траверсе 7 наружной рамы 3 выполнены два цилиндрические отверстия 14, через которые проходят тяги 13 внутренней рамы 4. Верхняя траверса 10 внутренней рамы 4 имеет полуцилиндрические выемки 15, служащие для направления тяг 13 наружной рамы 3 при перемещении. Подпоршневые полости гидравлических...
