Устройство грузозахватное

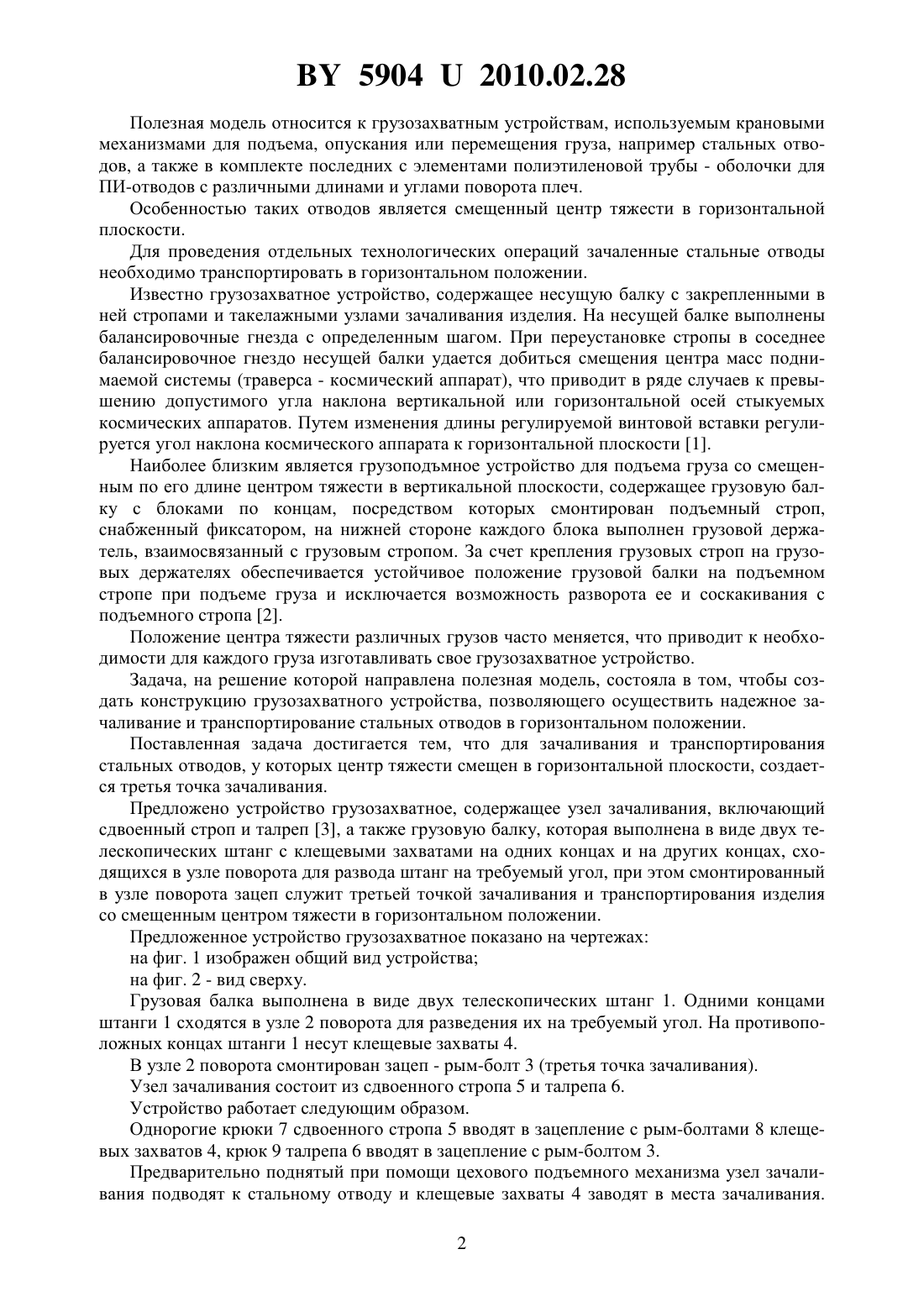

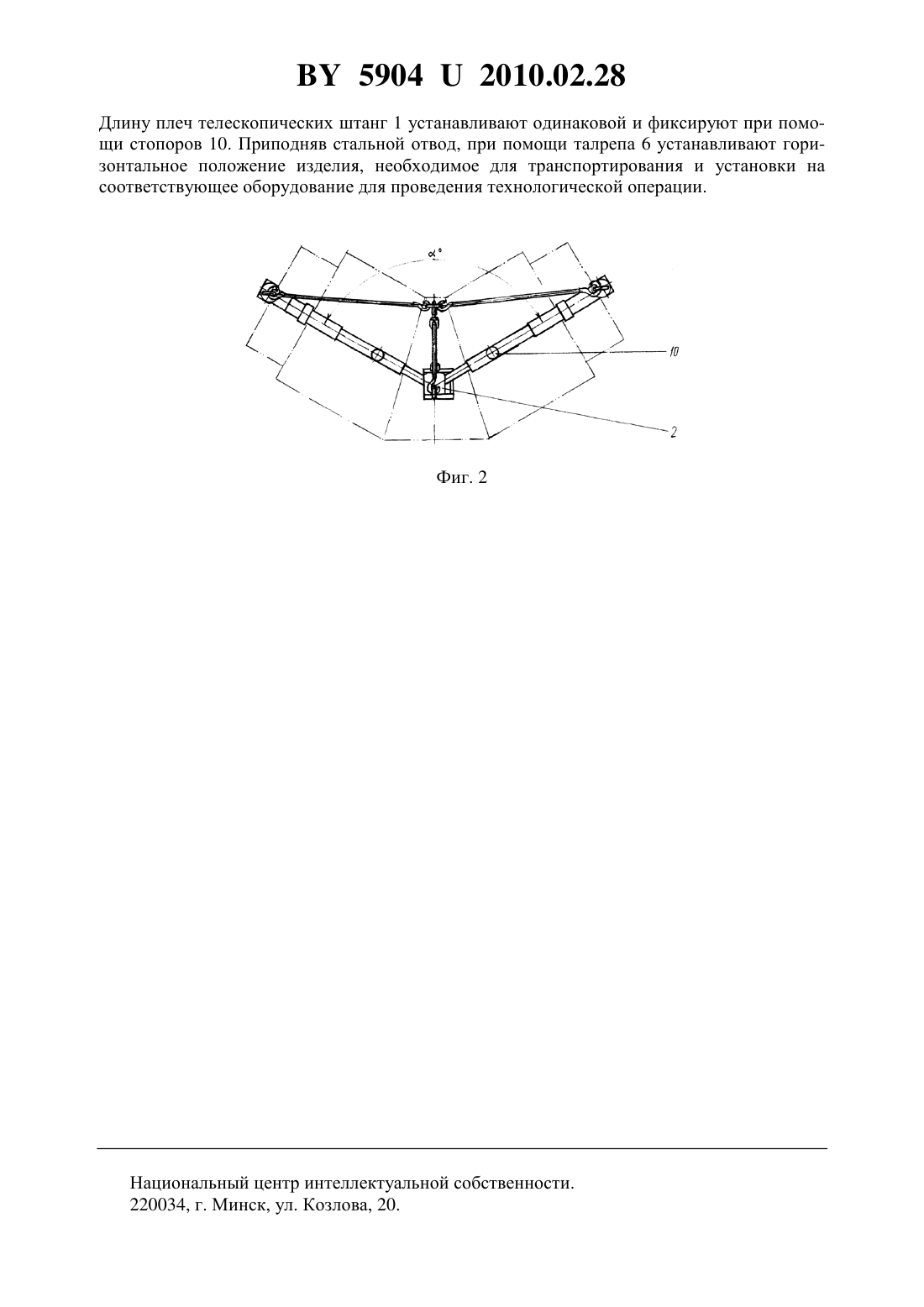

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявители Бирюков Владимир Михайлович Лукомский Олег Анатольевич(72) Авторы Бирюков Владимир Михайлович Лукомский Олег Анатольевич(73) Патентообладатели Бирюков Владимир Михайлович Лукомский Олег Анатольевич(57) Устройство грузозахватное, содержащее узел зачаливания, включающий сдвоенный строп и талреп, а также грузовую балку, отличающееся тем, что грузовая балка выполнена в виде двух телескопических штанг с клещевыми захватами на одних концах и на других концах, сходящихся в узле поворота, для развода штанг на требуемый угол, при этом смонтированный в узле поворота зацеп служит третьей точкой зачаливания и транспортирования изделия со смещенным центром тяжести в горизонтальном положении. 59042010.02.28 Полезная модель относится к грузозахватным устройствам, используемым крановыми механизмами для подъема, опускания или перемещения груза, например стальных отводов, а также в комплекте последних с элементами полиэтиленовой трубы - оболочки для ПИ-отводов с различными длинами и углами поворота плеч. Особенностью таких отводов является смещенный центр тяжести в горизонтальной плоскости. Для проведения отдельных технологических операций зачаленные стальные отводы необходимо транспортировать в горизонтальном положении. Известно грузозахватное устройство, содержащее несущую балку с закрепленными в ней стропами и такелажными узлами зачаливания изделия. На несущей балке выполнены балансировочные гнезда с определенным шагом. При переустановке стропы в соседнее балансировочное гнездо несущей балки удается добиться смещения центра масс поднимаемой системы (траверса - космический аппарат), что приводит в ряде случаев к превышению допустимого угла наклона вертикальной или горизонтальной осей стыкуемых космических аппаратов. Путем изменения длины регулируемой винтовой вставки регулируется угол наклона космического аппарата к горизонтальной плоскости 1. Наиболее близким является грузоподъмное устройство для подъема груза со смещенным по его длине центром тяжести в вертикальной плоскости, содержащее грузовую балку с блоками по концам, посредством которых смонтирован подъемный строп,снабженный фиксатором, на нижней стороне каждого блока выполнен грузовой держатель, взаимосвязанный с грузовым стропом. За счет крепления грузовых строп на грузовых держателях обеспечивается устойчивое положение грузовой балки на подъемном стропе при подъеме груза и исключается возможность разворота ее и соскакивания с подъемного стропа 2. Положение центра тяжести различных грузов часто меняется, что приводит к необходимости для каждого груза изготавливать свое грузозахватное устройство. Задача, на решение которой направлена полезная модель, состояла в том, чтобы создать конструкцию грузозахватного устройства, позволяющего осуществить надежное зачаливание и транспортирование стальных отводов в горизонтальном положении. Поставленная задача достигается тем, что для зачаливания и транспортирования стальных отводов, у которых центр тяжести смещен в горизонтальной плоскости, создается третья точка зачаливания. Предложено устройство грузозахватное, содержащее узел зачаливания, включающий сдвоенный строп и талреп 3, а также грузовую балку, которая выполнена в виде двух телескопических штанг с клещевыми захватами на одних концах и на других концах, сходящихся в узле поворота для развода штанг на требуемый угол, при этом смонтированный в узле поворота зацеп служит третьей точкой зачаливания и транспортирования изделия со смещенным центром тяжести в горизонтальном положении. Предложенное устройство грузозахватное показано на чертежах на фиг. 1 изображен общий вид устройства на фиг. 2 - вид сверху. Грузовая балка выполнена в виде двух телескопических штанг 1. Одними концами штанги 1 сходятся в узле 2 поворота для разведения их на требуемый угол. На противоположных концах штанги 1 несут клещевые захваты 4. В узле 2 поворота смонтирован зацеп - рым-болт 3 (третья точка зачаливания). Узел зачаливания состоит из сдвоенного стропа 5 и талрепа 6. Устройство работает следующим образом. Однорогие крюки 7 сдвоенного стропа 5 вводят в зацепление с рым-болтами 8 клещевых захватов 4, крюк 9 талрепа 6 вводят в зацепление с рым-болтом 3. Предварительно поднятый при помощи цехового подъемного механизма узел зачаливания подводят к стальному отводу и клещевые захваты 4 заводят в места зачаливания. 2 59042010.02.28 Длину плеч телескопических штанг 1 устанавливают одинаковой и фиксируют при помощи стопоров 10. Приподняв стальной отвод, при помощи талрепа 6 устанавливают горизонтальное положение изделия, необходимое для транспортирования и установки на соответствующее оборудование для проведения технологической операции. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
