Контейнер для пищевых продуктов

Номер патента: U 7816

Опубликовано: 30.12.2011

Авторы: Зенкевич Михаил Иосифович, Куленков Александр Петрович

Скачать PDF файл.

Текст

Смотреть все

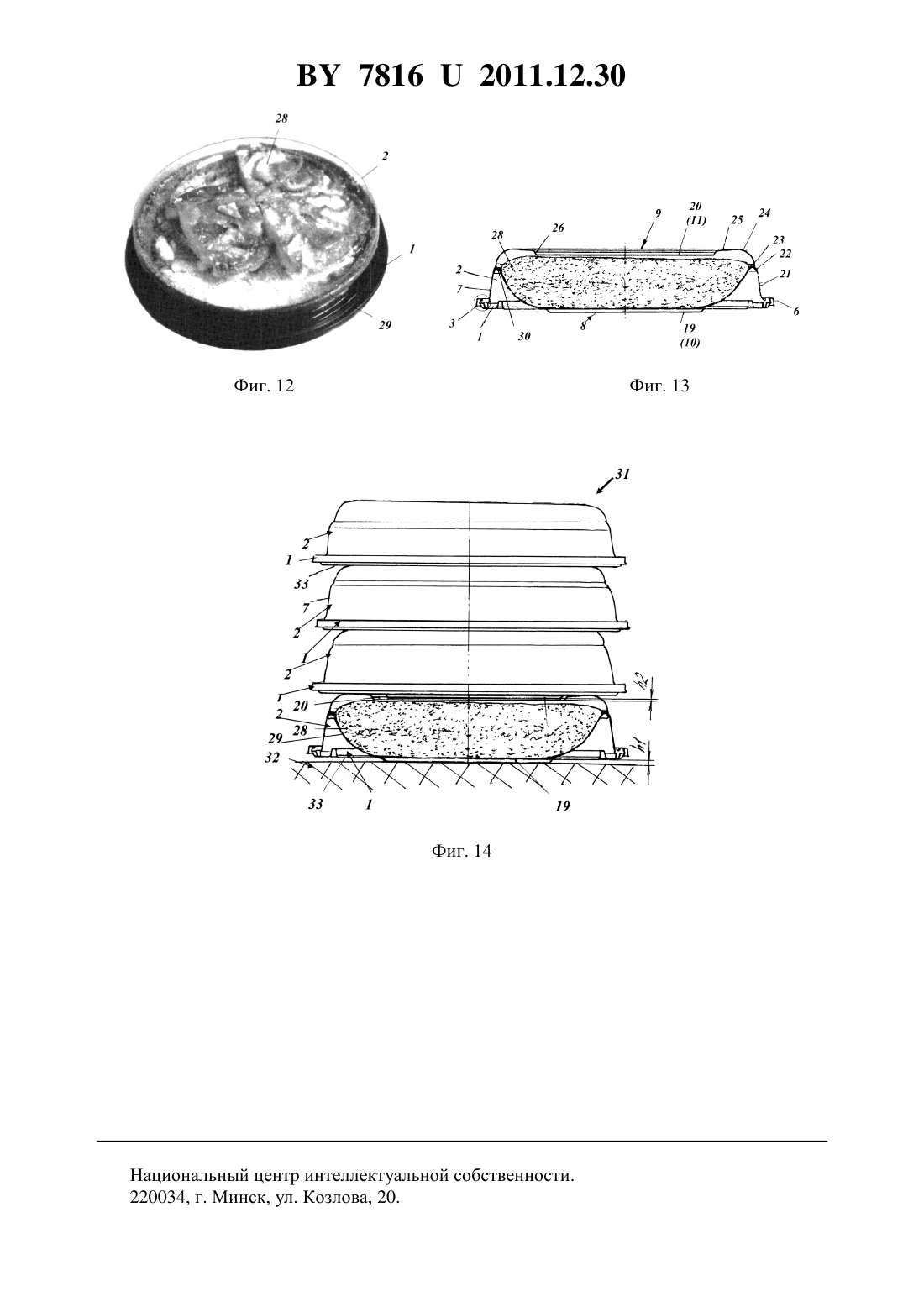

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ КОНТЕЙНЕР ДЛЯ ПИЩЕВЫХ ПРОДУКТОВ(71) Заявитель Белорусско-нидерландское совместное предприятие АМИПАК открытое акционерное общество(72) Авторы Зенкевич Михаил Иосифович Куленков Александр Петрович(73) Патентообладатель Белорусско-нидерландское совместное предприятие АМИПАК открытое акционерное общество(57) 1. Контейнер для пищевых продуктов, содержащий поддон 1 и крышку 2 (фиг. 1, 1013), которые соединены между собой с помощью разъемного замкового соединения 3(фиг. 2 и 3) кольцевых выступов 4, 5 своих торцевых частей, при этом боковые стенки 6, 7 поддона 1 и крышки 2 выполнены в форме поверхности вращения, а их днища 8, 9 снабжены впадинами 10, 11 и контур кольцевых выступов 4, 5 торцевых частей поддона 1 и крышки 2 составлен из ломаной линии, причем ломаная линия контура кольцевого выступа 4 торцевой части поддона 1 в своей верхней части снабжена промежуточным горизонтальным отрезком 12 (фиг. 3), расположенным между наклоненными вниз от него конечным отрезком 13 и промежуточным отрезком 14, частично соприкасающимся с отрезком 15 ломаной линии контура кольцевого выступа 5 торцевой части крышки 2, образуя натяг в соединении крышки 2 с поддоном 1, отличающийся тем, что упомянутый наклоненный промежуточный отрезок 14 ломаной линии контура кольцевого выступа 4 торцевой части поддона 1 расположен под острым углом к промежуточному горизонтальному отрезку 12 этой ломаной линии и выполнен в виде продолжения боковой стенки 6 поддона 1 под тупым от нее углом , к вершинекоторого приложен с натягом конечный отрезок 15 ломаной линии контура кольцевого выступа 5 торцевой части крышки 2, образуя разъемное замковое соединение 3 кольцевых выступов 4, 5 торцевых частей поддона 1 и крышки 2, при этом данный конечный отрезок 15 расположен горизонтально, а ломаная линия, к которой он отнесен, выполнена в виде перевернутой буквы Л, полка 16 которой 78162011.12.30 расположена на поверхности кольцевой канавки 17, образованной между боковой стенкой 6 поддона и кольцевым выступом 18 его днища 8, впадина 10 которого выполнена меньшего диаметра, чем впадина 11 днища 9 крышки 2, при этом впадиной 11 днища 8 поддона 1 образован выступ 19 (фиг. 13) дна контейнера, а впадиной 12 днища крышки 2 - углубление 20 вершины контейнера. 2. Контейнер по п. 1, отличающийся тем, что нижняя часть 21 (фиг. 7, 13) боковой стенки 7 крышки 2 выполнена в форме конической поверхности, переходящей вначале в среднюю часть 22 боковой стенки 7 крышки 2 в форме сферической поверхности меньшего радиуса, а затем через разделительный поясок 23, в верхнюю часть 24 боковой стенки 7 крышки 2 в форме сферической поверхности большего радиуса, которая в днище 9 крышки 2 продолжена наклонной плоскостью 25, переходящей в коническую поверхность 26 впадины 11 днища 9 крышки 2. 3. Контейнер по п. 1, отличающийся тем, что в части поверхности боковой стенки 6(фиг. 3 и 4) поддона, образованной промежуточными горизонтальным и наклоненным к нему отрезками 12, 14 ломаной линии контура кольцевого выступа 4 торцевой части поддона 1, выполнены углубления 27 (фиг. 3, 1, 4). 4. Контейнер по п. 1, отличающийся тем, что конечный отрезок 13 ломаной линии контура кольцевого выступа 4 торцевой части поддона 1, наклоненный вниз от промежуточного горизонтального отрезка 12 этой ломаной линии, отогнут в сторону от контейнера(фиг. 3). 5. Контейнер по п. 1, отличающийся тем, что крышка 2 выполнена из прозрачного, а поддон 1 - из непрозрачного полиэтилентерефталата пищевого назначения. Полезная модель относится к таре для изделий, конкретно к емкостям для пищевых продуктов, преимущественно пирогов, кексов и тортов. Известен контейнер для пищевых продуктов 1. Такой контейнер содержит поддон и крышку. Поддон выполнен в виде емкости, имеющей выступающее кверху дно и боковую стенку, представляющую собой цилиндрическую или конусную поверхность, ограниченную сверху контуром поддона относительно нормального положения контейнера. Крышка выполнена в виде перевернутой относительно нормального положения контейнера емкости, боковая стенка которой представляет собой цилиндрическую или конусную поверхность, ограниченную снизу контуром крышки. При этом крышка соединена с поддоном посредством разъемного замкового соединения, образованного охватывающими контур крышки -образными клипсами, блокирующие элементы которых в виде отогнутых язычков расположены в углублениях боковой стенки поддона. Снаружи к клипсам могут крепиться завязочные ленты. Недостатком аналога 1 является сложность замка соединения поддон - крышка изза наличия дополнительных элементов - клипс, а также громоздкость конструкции из-за относительно большой высоты контейнера, получаемой в результате выступающего кверху дна поддона. Проще и компактнее контейнер для пищевых продуктов 2. Он содержит поддон и крышку. Поддон выполнен в виде емкости, имеющей плоское дно с впадинами и боковую стенку, представляющую собой цилиндрическую или конусную поверхность, ограниченную сверху контуром поддона относительно нормального положения контейнера. 2 78162011.12.30 Крышка выполнена в виде перевернутой относительно нормального положения контейнера емкости, боковая стенка которой представляет собой цилиндрическую или конусную поверхность, ограниченную снизу контуром крышки. При этом крышка соединена с поддоном посредством разъемного замкового соединения. Замковое соединение выполнено контурным и образовано двумя объемными кольцевыми выступами крышки и поддона. Объемные кольцевые выступы поддона и крышки являются продолжением их периметров, относительно которых ориентированы наружу и вверх. Они выполнены -образными в поперечном сечении и сформованы как одно целое с поддоном и крышкой, а также имеют нижние и верхние горизонтальные полки. Кроме того, -образный выступ крышки повторяет -образный выступ поддона для возможности закрепления крышки на поддоне путем расположения с натягом -образного выступа крышки в -образном выступе поддона с внутренней стороны этого выступа. Данный натяг обеспечивается тем, что выступ изготавливают диаметром на (0,52) большим, чем диаметр выступа 5, где- толщина пленки, из которой сформован контейнер. Недостаток аналога 2 - относительное неудобство разъема замкового соединения изза плотной посадки друг на друге в замковом соединении тонких элементов объемных кольцевых выступов. Данный недостаток может при высоких температурах усиливаться из-за прилипания этих выступов друг к другу. Поэтому требуется вводить между плотно соединенными полками дополнительное средство, например нож. В контейнере для пищевых продуктов 3 конструкция замкового соединения по аналогу 2 изменена. Контейнер для пищевых продуктов 3, который принят за прототип полезной модели, имеет в основном такое же устройство и большинство существенных признаков по аналогу 2, однако в нем выступ крышки совпадает с -образным выступом поддона только до верхней горизонтальной полки поддона, часть которой по радиусу согнута вниз, в то время как полка выступа крышки отогнута вверх. Этим частично устранена плотная посадка объемных кольцевых выступов в замковом соединении. В результате образуется зазор между полками выступов крышки и поддона, которые можно разводить друг от друга при отделении крышки от контейнера без применения дополнительного средства. Однако недостатком прототипа 3 все же остается относительное неудобство разъема контейнера из-за наличия протяженного по периметру плотного контакта объемных кольцевых выступов. К тому же из-за этого время такого разъема увеличено. Кроме того, описанные выше контейнеры 1-3 неудобны для транспортировки пищевых продуктов, которые могут располагаться внутри на отдельном фасовочном поддоне,так как между ним и крышкой контейнера имеется зазор. Поэтому в процессе транспортировки контейнера фасовочный поддон будет перемещаться и ударяться о стенки крышки,что может отрицательно сказаться на качестве пищевого продукта. Еще одним недостатком аналогов 1-3 является неудобство складирования отдельных частей контейнеров при их массовом хранении из-за образования увеличенной высоты пакетов. К их недостатку также можно отнести и то, что при установке друг на друга контейнеров, в которых хранятся пищевые продукты, опора дна поддонов на перевернутое дно крышек осуществляется через опорные выступы по центру. От этого, при значительной массе пищевых продуктов, возможен прогиб перевернутого дна нижних крышек и деформация пищевых продуктов. Кроме того, дно поддона самого нижнего контейнера в случае такого складирования располагается с прилеганием по всей своей периферийной плоскости. Поэтому невозможно из-за большой суммарной массы всех контейнеров обеспечить доступ под нижний контейнер съемной площадки и перенести затем всю группу контейнеров. В этом случае необходимо снимать поочередно контейнеры друг с друга, а затем ставить их опять друг на друга на новом месте. 3 78162011.12.30 Задачей полезной модели является улучшение удобства и быстродействия разъема контейнера для пищевых продуктов, а также улучшение его эксплуатационных свойств и улучшение удобства хранения как отдельных деталей контейнера в пакетах, так и группы контейнеров, расположенных друг на друге. Поставленная задача решается тем, что в контейнере для пищевых продуктов, содержащем поддон и крышку, которые соединены между собой с помощью разъемного замкового соединения кольцевых выступов своих торцевых частей, при этом боковые стенки поддона и крышки выполнены в форме поверхности вращения, а их днища снабжены впадинами и контур кольцевых выступов торцевых частей поддона и крышки составлен из ломаной линии, причем ломаная линия контура кольцевого выступа торцевой части поддона в своей верхней части снабжена промежуточным горизонтальным отрезком, расположенным между наклоненными вниз от него конечным отрезком и промежуточным отрезком, частично соприкасающимся с конечным отрезком ломаной линии контура кольцевого выступа торцевой части крышки, образуя натяг в соединении крышки с поддоном, имеются отличительные признаки, а именно наклоненный промежуточный отрезок ломаной линии контура кольцевого выступа торцевой части поддона расположен под острым углом к промежуточному горизонтальному отрезку этой ломаной линии (первый отличительный признак) и выполнен в виде продолжения боковой стенки поддона под тупым от нее углом(второй отличительный признак), к вершине которого приложен с натягом конечный отрезок ломаной линии контура кольцевого выступа торцевой части крышки, образуя разъемное замковое соединение кольцевых выступов торцевых частей поддона и крышки (третий отличительный признак), при этом конечный отрезок ломаной линии контура кольцевого выступа торцевой части крышки расположен горизонтально(четвертый отличительный признак), а ломаная линия, к которой он отнесен, выполнена в виде перевернутой буквы Л (пятый отличительный признак), полка которой расположена на поверхности кольцевой канавки, образованной между боковой стенкой поддона и кольцевым выступом его днища (шестой отличительный признак), впадина которого выполнена меньшего диаметра, чем впадина днища крышки, при этом впадиной днища поддона образован выступ дна контейнера, а впадиной днища крышки - углубление вершины контейнера (седьмой отличительный признак). Упомянутые выше первый и второй отличительные признаки полезной модели позволят в своей совокупности создать своеобразный ограничитель в поддоне для вхождения в него с натягом выступающей части крышки. Это позволит упростить конструкцию замкового соединения поддона с крышкой в сравнении с прототипом 3 и улучшить удобство соединения и разъема контейнера на две части. Третий отличительный признак полезной модели направлен на сокращение времени разъема контейнера, так как образованное замковое соединение имеет только лишь точечный контакт конечных отрезков ломаной линии контура кольцевого выступа торцевой части крышки и поддона, а также небольшой контакт в линию элементов этих деталей, в отличие от сплошного и протяженного контакта аналогичных элементов в прототипе 3. Четвертый, пятый и шестой отличительные признаки полезной модели усиливают упомянутые выше положительные эффекты по удобству и быстродействию разъема контейнера и, кроме того, способствуют уменьшению габаритов по высоте контейнера и направлены на уменьшение высоты пакетов крышек и поддонов и удобству их составления при массовом хранении. Седьмой отличительный признак полезной модели направлен на улучшение удобства расположения контейнера вместе с пищевым продуктом на других таких же контейнерах в случае установки их друг на друге. Для усиления вышеупомянутых эффектов целесообразно введение нижеследующих дополнительных отличительных признаков полезной модели нижняя часть боковой стенки крышки выполнена в форме конической поверхности,переходящей вначале в среднюю часть боковой стенки крышки в форме сферической по 4 78162011.12.30 верхности меньшего радиуса, а затем через разделительный поясок - в верхнюю часть боковой стенки в форме сферической поверхности большего радиуса, которая в днище крышки продолжена наклонной плоскостью, переходящей в коническую поверхность впадины днища крышки в части поверхности боковой стенки поддона, образованной промежуточными горизонтальным и наклоненным к нему отрезками ломаной линии контура кольцевого выступа торцевой части поддона, выполнены углубления конечный отрезок, наклоненный вниз от промежуточного горизонтального отрезка ломаной линии контура кольцевого выступа торцевой части поддона, отогнут в сторону от контейнера крышка выполнена из прозрачного, а поддон - из непрозрачного полиэтилентерефталата пищевого назначения. Сущность полезной модели поясняется фигурами. На фиг. 1 показан общий вид контейнера для пищевых продуктов. На фиг. 2 - фронтальный разрез по фиг. 1. На фиг. 3 - местный вид на замковое соединение по фиг. 2. На фиг. 4 - общий вид поддона контейнера. На фиг. 5 - фотография поддона по фиг. 4. На фиг. 6 - разрез пакета вставленных друг в друга поддонов. На фиг. 7 - общий вид крышки контейнера. На фиг. 8 - фотография крышки по фиг. 7. На фиг. 9 - разрез пакета вставленных друг в друга крышек. На фиг. 10 - фотография контейнера по фиг. 1. На фиг. 11 - фотография контейнера с расположенным в нем целым пищевым продуктом в фасовочном поддоне. На фиг. 12 - фотография контейнера с расположенными в нем остатками пищевого продукта в фасовочном поддоне. На фиг. 13 - фронтальный разрез по фиг. 11. На фиг. 14 - контейнер по фиг. 13, на котором установлены аналогичные контейнеры. Контейнер для пищевых продуктов содержит поддон 1 и крышку 2 (фиг. 1, 10-13). Поддон 1 и крышка 2 соединены между собой с помощью разъемного замкового соединения 3 (фиг. 2 и 3) кольцевых выступов 4, 5 своих торцевых частей. При этом боковые стенки 6, 7 поддона 1 и крышки 2 выполнены в форме поверхности вращения, а их днища 8, 9 снабжены впадинами 10, 11. Контур кольцевых выступов 4, 5 торцевых частей поддона 1 и крышки 2 составлен из ломаной линии. Причем ломаная линия контура кольцевого выступа 4 торцевой части поддона 1 в своей верхней части снабжена промежуточным горизонтальным отрезком 12 (фиг. 3), расположенным между наклоненными вниз от него конечным отрезком 13 и промежуточным отрезком 14. Данный промежуточный отрезок 14 частично соприкасается с конечным отрезком 15 ломаной линии контура кольцевого выступа 5 торцевой части крышки 2, образуя натяг в соединении крышки 2 с поддоном 1. Упомянутый наклоненный промежуточный отрезок 14 ломаной линии контура кольцевого выступа 4 торцевой части поддона 1 расположен под острым углом к промежуточному горизонтальному отрезку 12 этой ломаной линии и выполнен в виде продолжения боковой стенки 6 поддона 1 под тупым от нее углом . К образованному углублению поверхности поддона 1 в вершинеэтого углаприложен с натягом элемент крышки 2 в виде конечного отрезка 15 ломаной линии контура кольцевого выступа 5 торцевой части крышки 2. В результате образовано разъемное замковое соединение 3 кольцевых выступов 4, 5 торцевых частей поддона 1 и крышки 2. При этом конечный отрезок 15 ломаной линии контура кольцевого выступа 5 торцевой части крышки 2 расположен горизонтально, а ломаная линия, к которой он отнесен,выполнена в виде перевернутой буквы Л. Полка 16 этой буквы Л расположена на по 5 78162011.12.30 верхности кольцевой канавки 17, образованной между боковой стенкой 6 поддона и кольцевым выступом 18 его днища 8. Кроме того, впадина 10 днища 8 выполнена меньшего диаметра, чем впадина 11 днища 9 крышки 2. При этом впадиной 10 днища 8 поддона 1 образован выступ 19 (фиг. 13) дна контейнера, а впадиной 11 днища 9 крышки 2 - углубление 20 вершины контейнера. Нижняя часть 21 (фиг. 2, 7, 13) боковой стенки 7 крышки 2 выполнена в форме конической поверхности, переходящей вначале в среднюю часть 22 боковой стенки 7 крышки 2 в форме сферической поверхности меньшего радиуса, а затем через разделительный поясок 23 - в верхнюю часть 24 боковой стенки 7 в форме сферической поверхности большего радиуса, которая в днище 9 крышки 2 продолжена наклонной плоскостью 25, переходящей в коническую поверхность 26 впадины 11 днища 9 крышки 2. В части поверхности боковой стенки 6 (фиг. 3 и 4) поддона, образованной промежуточными горизонтальным и наклоненным к нему отрезками 12, 14 ломаной линии контура кольцевого выступа 4 торцевой части поддона 1, выполнены углубления 27 (фиг. 3, 1, 4). Конечный отрезок 13, наклоненный вниз от промежуточного горизонтального отрезка 12 ломаной линии контура кольцевого выступа 4 торцевой части поддона 1, отогнут в сторону от контейнера (фиг. 3). Крышка 2 выполнена из прозрачного, а поддон 1 - из непрозрачного полиэтилентерефталата пищевого назначения. Поддон 1 и крышка 2 контейнера по отдельности вместе с такими же другими (фиг. 6, 9) изделиями могут храниться в компактных пакетах (для упрощения показано в пакетах только по два изделия). Для составления контейнера без пищевого продукта (фиг. 1 и 10) из пакетов (фиг. 6 и 9) берут поддон 1 и крышку 2 и скрепляют их с помощью замкового разъемного соединения 3(фиг. 3). При этом под небольшим углом вставляют крышку 2 в поддон 1 таким образом,что конечный отрезок 15 ломаной линии контура кольцевого выступа 5 торцевой части крышки 2 скользит по наклоненному промежуточному отрезку 14 ломаной линии контура кольцевого выступа 4 торцевой части поддона 1 и располагается в вершинеуглаломаной линии контура кольцевого выступа 4 торцевой части поддона 1, опираясь на его боковую стенку 6. Так как диаметр выступа 5 торцевой части крышки 2 с учетом длины упомянутого конечного отрезка 15 больше диаметра, образованного вершинойупомянутого угла выступа 4 торцевой части поддона 1, то при размещении в этой вершине элемента крышки 2 в виде данного отрезка 15 образуется его натяг и стопорение крышки 2 в поддоне 1. Для разъема собранного контейнера слегка нажимают на замковое соединение 3(фиг. 1, 3). При этом промежуточная поверхность, определяемая отрезком 14 ломаной линии контура кольцевого выступа 4 торцевой части поддона 1, выпрямится, освободив прохождение поверхности, определяемой конечным отрезком 15 ломаной линии контура кольцевого выступа 5 торцевой части крышки 2, которую извлекают. В случае необходимости вставляют узкую твердую полоску, например деревянную (не показано), в одно из углублений 27 (фиг. 1) и разъединяют крышку 2 с поддоном 1. Для размещения пищевого продукта 28 в контейнере (фиг. 11, 13) или его остатков(фиг. 12) на днище 8 поддона 1 контейнера устанавливают фасовочный поддон 29, в котором расположен пищевой продукт 28. Затем накрывают его крышкой 2 контейнера, образуя закрытие замкового соединения 3 крышки 2 с поддоном 1 вышеупомянутым способом. При этом изогнутый буртик 30 фасовочного поддона 29 плотно прилегает к сферической средней части 22 боковой стенки 8 крышки 2. В результате исключаются горизонтальные перемещения фасовочного поддона 29 с пищевым продуктом 28 внутри закрытого контейнера. Вертикальное перемещение в нем фасовочного поддона 29 исключается разделительным пояском 23 боковой стенки 7 крышки 2, который меньше в диаметре изогнутого буртика 30 фасовочного поддона 29. 6 78162011.12.30 Аналогично составляют другие контейнеры с пищевыми продуктами, используя поддоны 1 и крышки 2 из их хранящихся пакетов (фиг. 6 и 9). Полученные контейнеры с пищевыми продуктами 28 для компактного их хранения устанавливают друг на друге (фиг. 14) таким образом, что выступы 19 дна контейнеров располагают во впадинах 20 их вершин. В результате получается уменьшение габарита сформированного столбика 31 контейнеров по высоте в сравнении с аналогами 1-3. При этом выступ 19 нижнего контейнера в этом столбике 31 расположен на опорной поверхности 32 с образованием зазора 1 между ней и периферийной частью 33 днища поддона 1 контейнера. В результате в этот зазор легко вводится опорная съемная площадка (не показана), с помощью которой можно быстро переносить все контейнеры, установленные друг на друге, в другое место (фиг. 14). В показанной конструкции столбика 31 контейнеров (фиг. 14) периферийные части 33 днищ крышек 2 каждого верхнего контейнера (фиг. 14) опираются на сферические верхние части 24 боковой стенки 7 крышек 2 каждого нижнего контейнера. При этом выступы 19 дна верхних контейнеров не опираются на крышки 2 нижних контейнеров, так как между ними в углублениях 20 вершин контейнеров образованы зазоры 2. В результате при большой высоте сформированного столбика 31 контейнеров центральная часть их вершины не деформируется, так как свободна от нагрузки, а принимающая нагрузку периферийная часть не деформируется, так как усилена короткой опорной базой сферической верхней части 24 (фиг. 13) боковой стенки 7 крышки контейнеров. Этим достигается повышенная сохранность расположенных в контейнерах пищевых продуктов 28. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 9

МПК / Метки

МПК: B65D 85/36

Метки: продуктов, контейнер, пищевых
