Панель настила

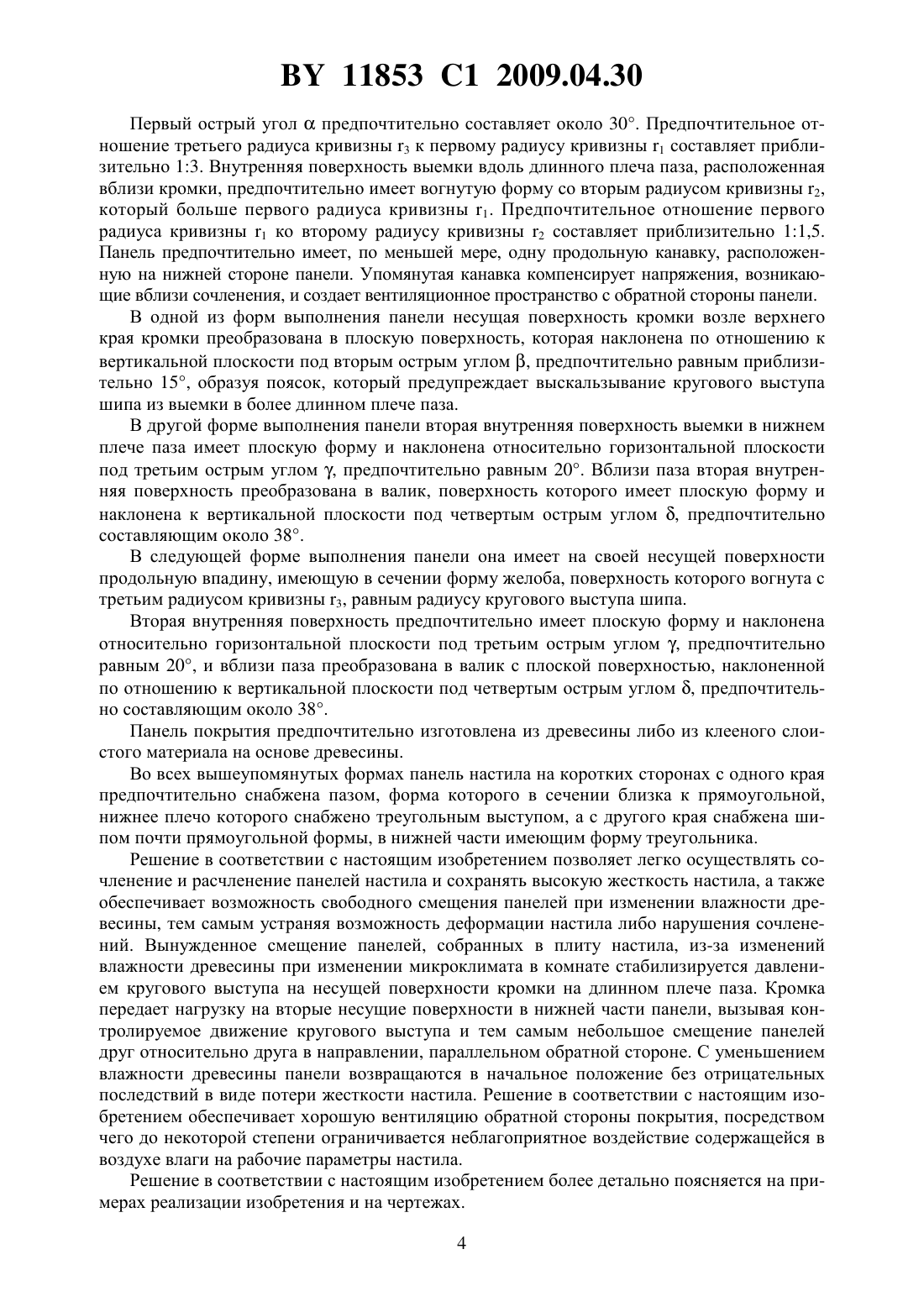

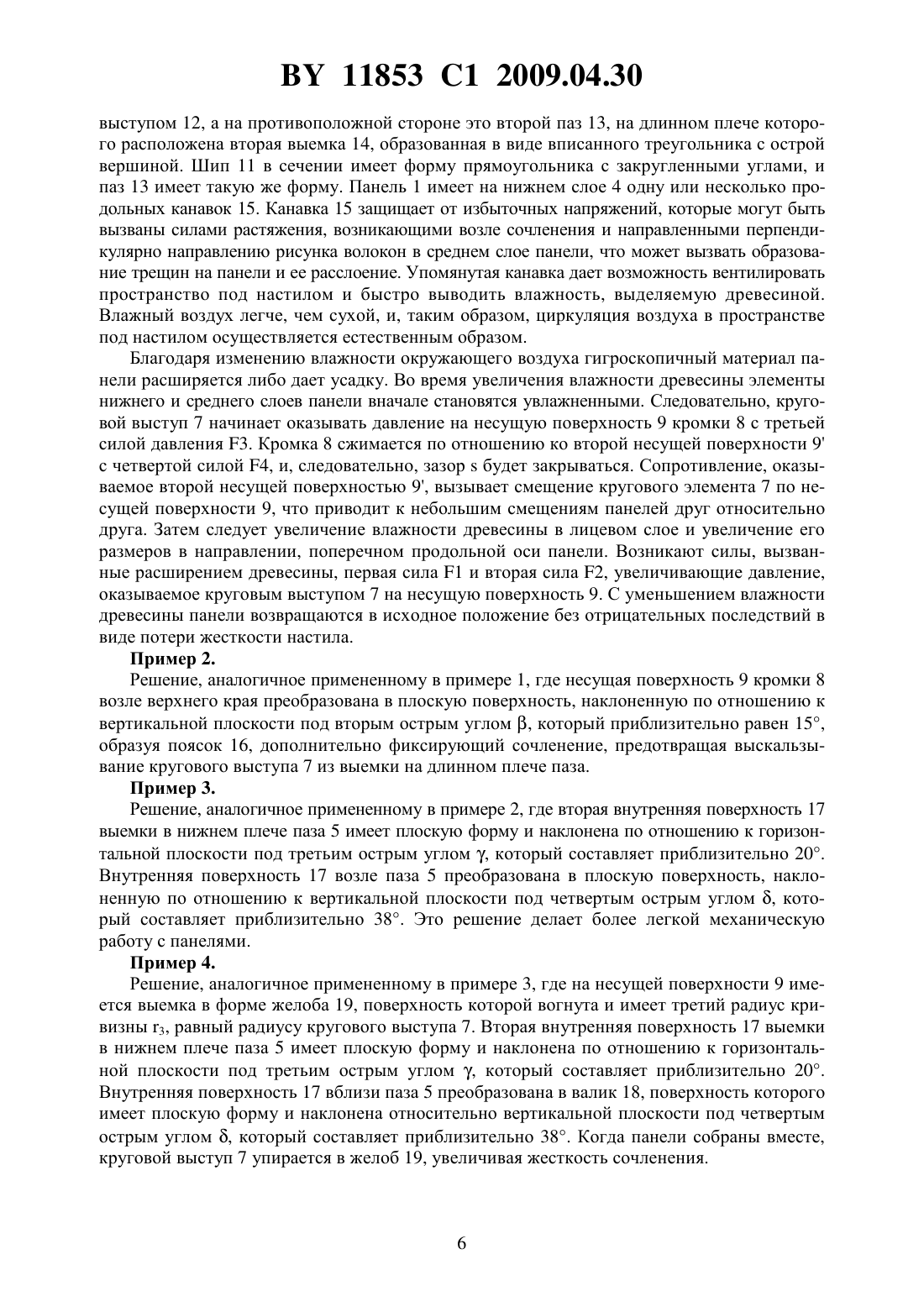

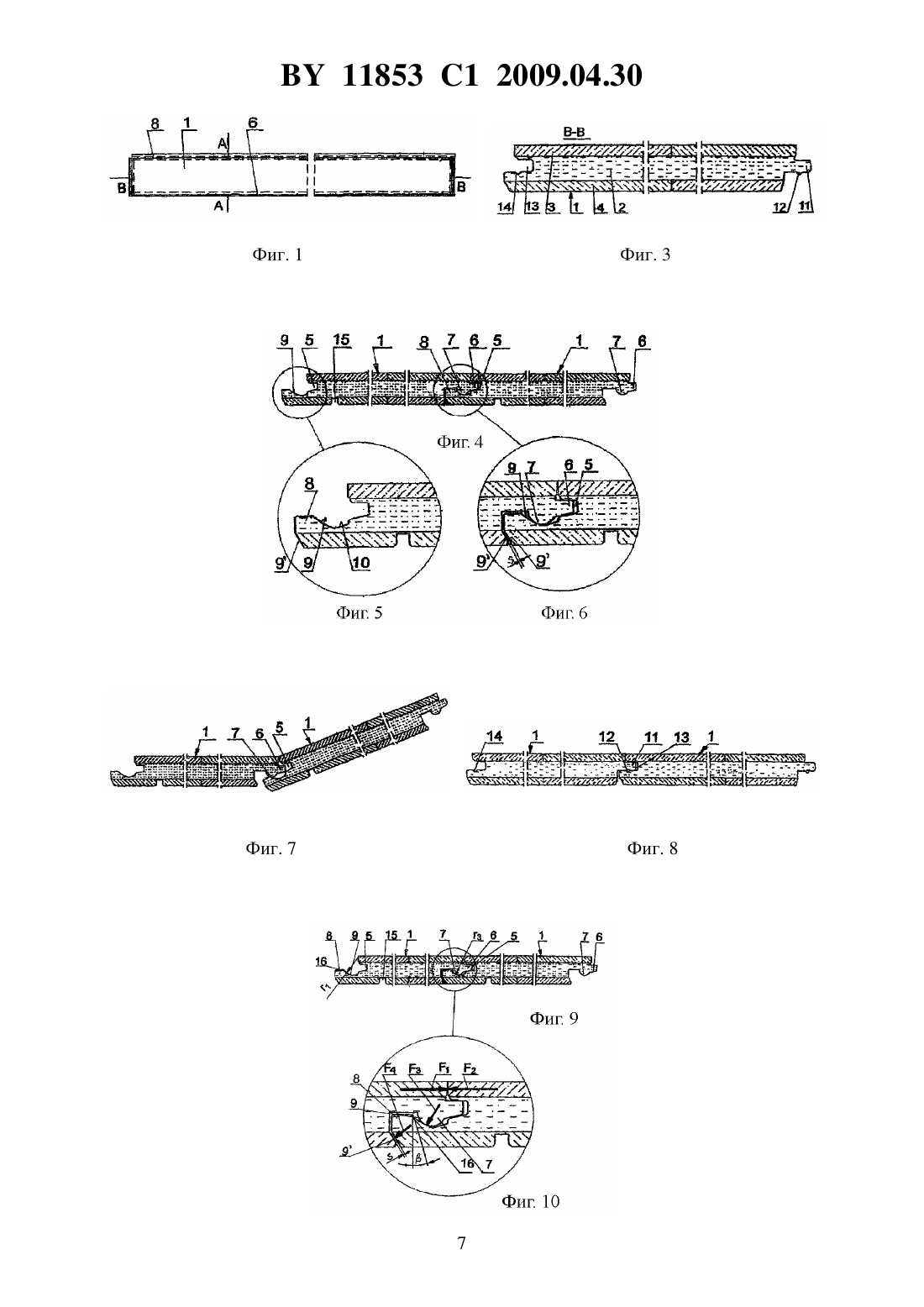

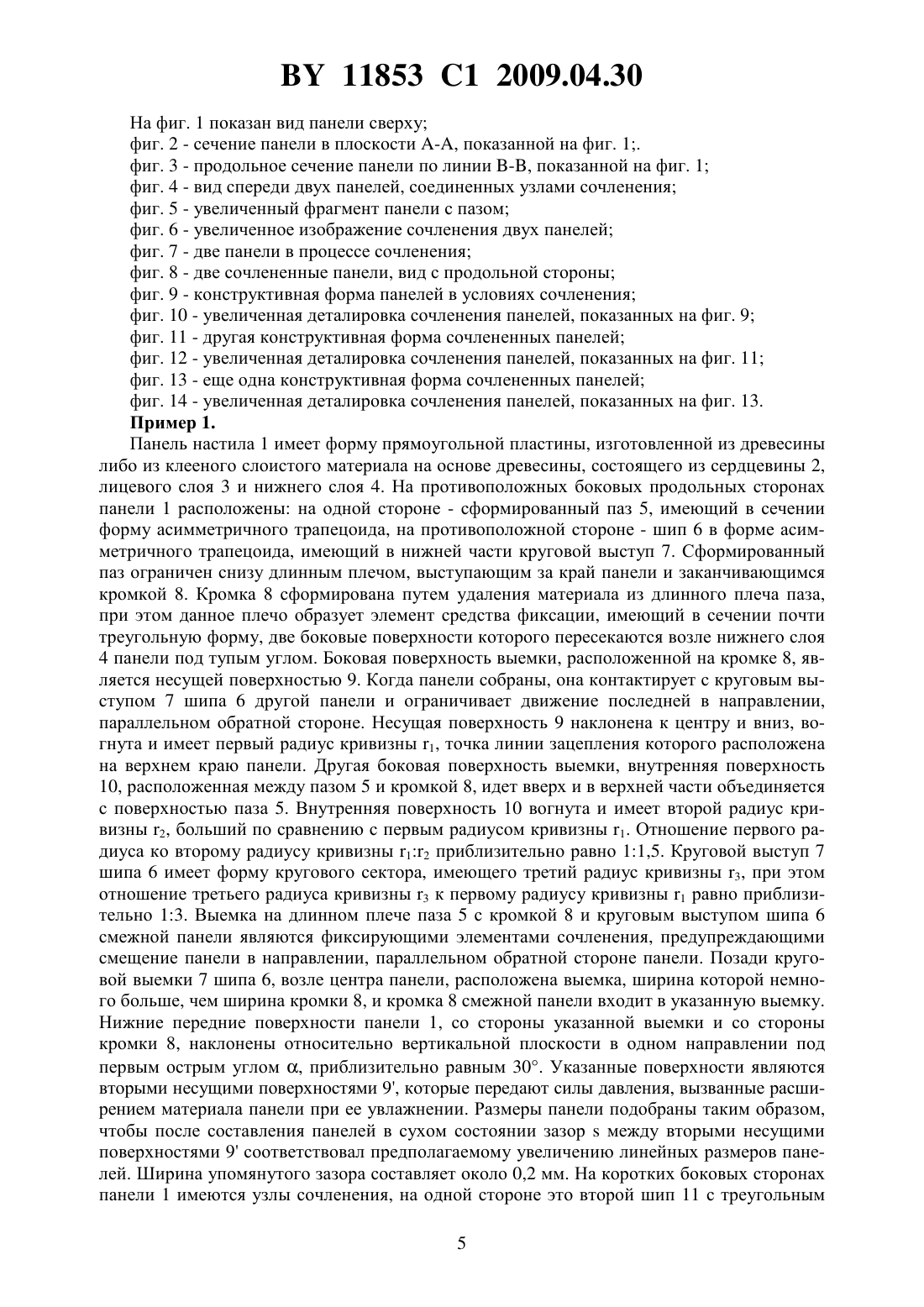

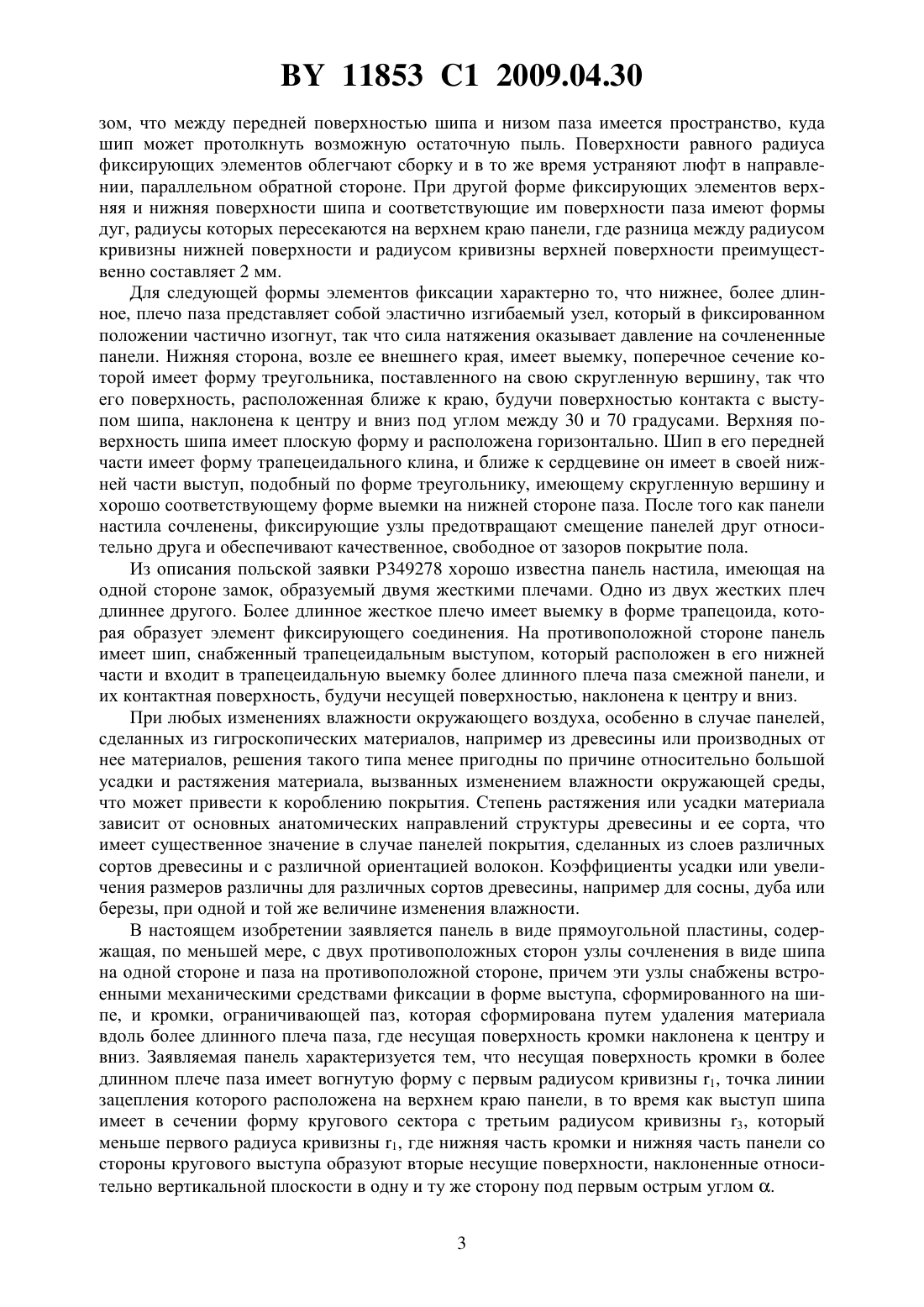

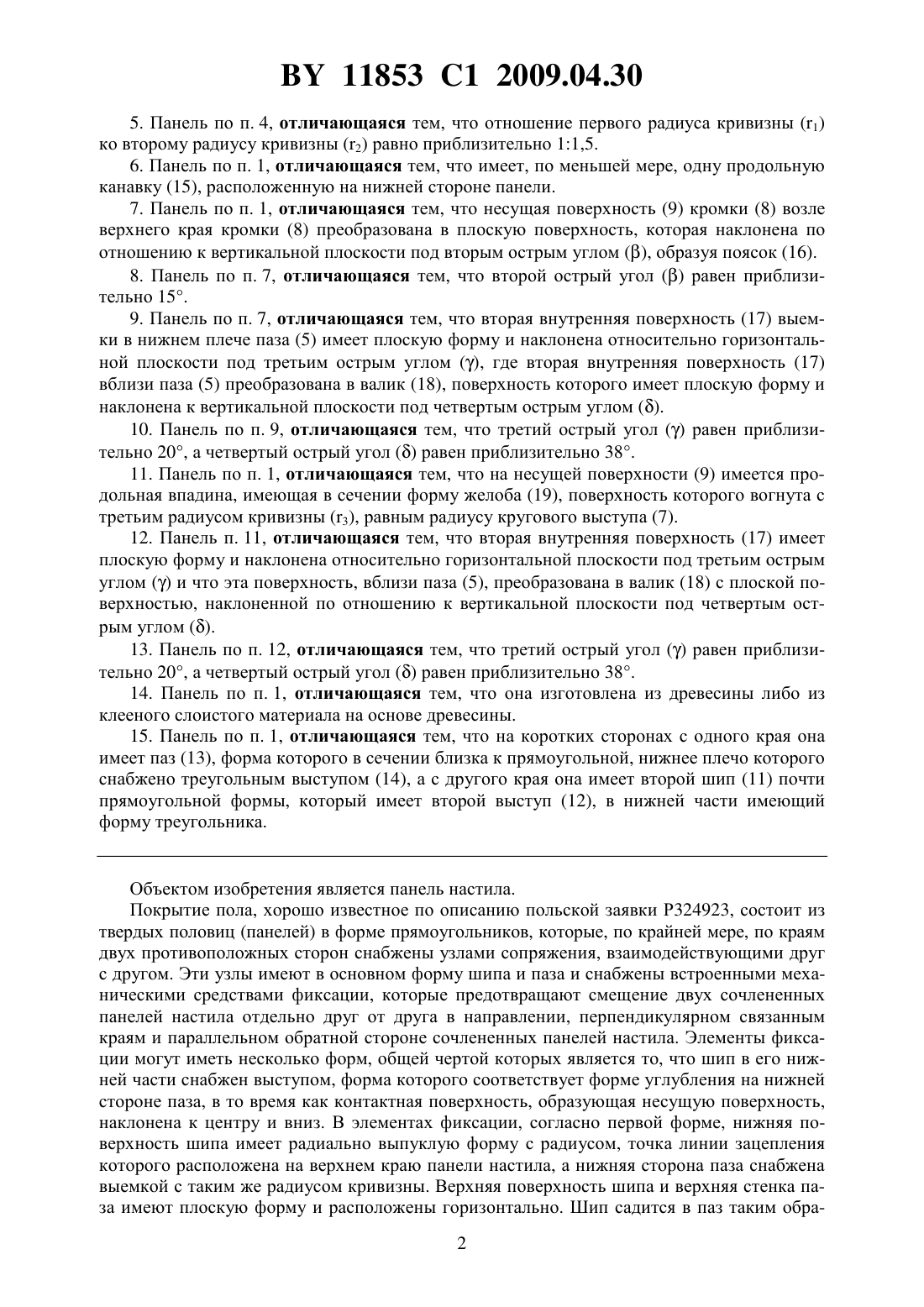

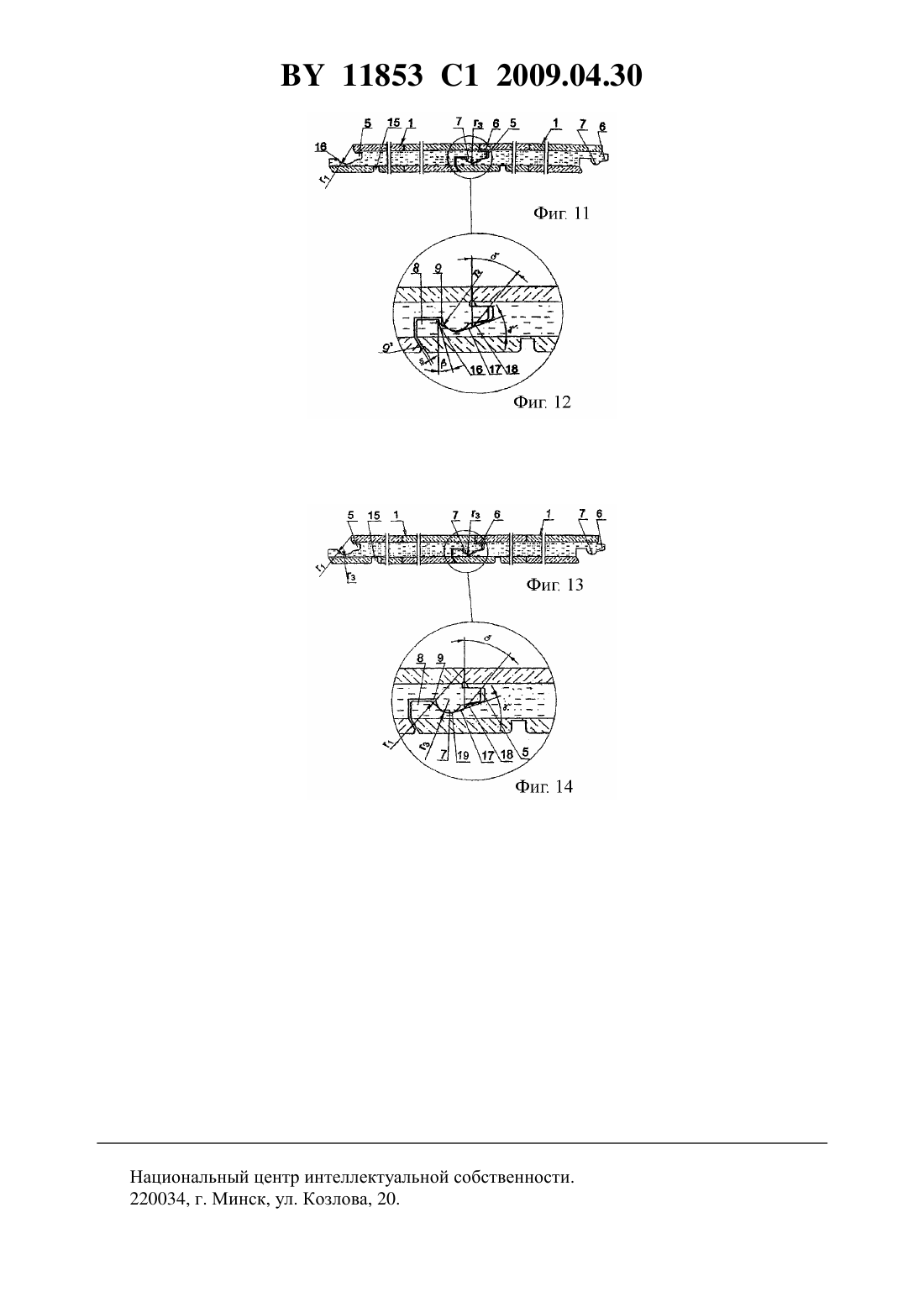

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(57) 1. Панель настила в виде прямоугольной пластины, содержащая, по меньшей мере, с двух противоположных сторон узлы сочленения в виде шипа на одной стороне и паза на другой стороне, причем эти узлы снабжены встроенными механическими средствами фиксации в виде выступа, сформированного на шипе, и кромки, ограничивающей паз, которая сформирована путем удаления материала вдоль более длинного плеча паза, где несущая поверхность кромки наклонена к центру и вниз, отличающаяся тем, что несущая поверхность (9) кромки (8) в более длинном плече паза (5) имеет вогнутую форму с первым радиусом кривизны (1), точка линии зацепления которого расположена на верхнем краю панели (1), в то время как выступ (7) шипа (6) имеет в сечении форму кругового сектора с третьим радиусом кривизны (3), который меньше первого радиуса кривизны (1),где нижняя часть кромки (8) и нижняя часть панели (1) со стороны кругового выступа (7) образуют вторые несущие поверхности (9), наклоненные относительно вертикальной плоскости в одну и ту же сторону под первым острым уголом . 2. Панель по п. 1, отличающаяся тем, что отношение третьего радиуса кривизны (3) к первому радиусу кривизны (1) равно приблизительно 13. 3. Панель по п. 1, отличающаяся тем, что первый острый уголприблизительно равен 30. 4. Панель по п. 1, отличающаяся тем, что внутренняя поверхность (10) выемки вдоль длинного плеча паза (5), расположенная вблизи кромки (8), имеет вогнутую форму со вторым радиусом кривизны (2), который больше первого радиуса кривизны (1). 11853 1 2009.04.30 5. Панель по п. 4, отличающаяся тем, что отношение первого радиуса кривизны (1) ко второму радиусу кривизны (2) равно приблизительно 11,5. 6. Панель по п. 1, отличающаяся тем, что имеет, по меньшей мере, одну продольную канавку (15), расположенную на нижней стороне панели. 7. Панель по п. 1, отличающаяся тем, что несущая поверхность (9) кромки (8) возле верхнего края кромки (8) преобразована в плоскую поверхность, которая наклонена по отношению к вертикальной плоскости под вторым острым углом , образуя поясок (16). 8. Панель по п. 7, отличающаяся тем, что второй острый уголравен приблизительно 15. 9. Панель по п. 7, отличающаяся тем, что вторая внутренняя поверхность (17) выемки в нижнем плече паза (5) имеет плоскую форму и наклонена относительно горизонтальной плоскости под третьим острым углом , где вторая внутренняя поверхность (17) вблизи паза (5) преобразована в валик (18), поверхность которого имеет плоскую форму и наклонена к вертикальной плоскости под четвертым острым углом . 10. Панель по п. 9, отличающаяся тем, что третий острый уголравен приблизительно 20, а четвертый острый уголравен приблизительно 38. 11. Панель по п. 1, отличающаяся тем, что на несущей поверхности (9) имеется продольная впадина, имеющая в сечении форму желоба (19), поверхность которого вогнута с третьим радиусом кривизны (3), равным радиусу кругового выступа (7). 12. Панель п. 11, отличающаяся тем, что вторая внутренняя поверхность (17) имеет плоскую форму и наклонена относительно горизонтальной плоскости под третьим острым угломи что эта поверхность, вблизи паза (5), преобразована в валик (18) с плоской поверхностью, наклоненной по отношению к вертикальной плоскости под четвертым острым углом . 13. Панель по п. 12, отличающаяся тем, что третий острый уголравен приблизительно 20, а четвертый острый уголравен приблизительно 38. 14. Панель по п. 1, отличающаяся тем, что она изготовлена из древесины либо из клееного слоистого материала на основе древесины. 15. Панель по п. 1, отличающаяся тем, что на коротких сторонах с одного края она имеет паз (13), форма которого в сечении близка к прямоугольной, нижнее плечо которого снабжено треугольным выступом (14), а с другого края она имеет второй шип (11) почти прямоугольной формы, который имеет второй выступ (12), в нижней части имеющий форму треугольника. Объектом изобретения является панель настила. Покрытие пола, хорошо известное по описанию польской заявки Р 324923, состоит из твердых половиц (панелей) в форме прямоугольников, которые, по крайней мере, по краям двух противоположных сторон снабжены узлами сопряжения, взаимодействующими друг с другом. Эти узлы имеют в основном форму шипа и паза и снабжены встроенными механическими средствами фиксации, которые предотвращают смещение двух сочлененных панелей настила отдельно друг от друга в направлении, перпендикулярном связанным краям и параллельном обратной стороне сочлененных панелей настила. Элементы фиксации могут иметь несколько форм, общей чертой которых является то, что шип в его нижней части снабжен выступом, форма которого соответствует форме углубления на нижней стороне паза, в то время как контактная поверхность, образующая несущую поверхность,наклонена к центру и вниз. В элементах фиксации, согласно первой форме, нижняя поверхность шипа имеет радиально выпуклую форму с радиусом, точка линии зацепления которого расположена на верхнем краю панели настила, а нижняя сторона паза снабжена выемкой с таким же радиусом кривизны. Верхняя поверхность шипа и верхняя стенка паза имеют плоскую форму и расположены горизонтально. Шип садится в паз таким обра 2 11853 1 2009.04.30 зом, что между передней поверхностью шипа и низом паза имеется пространство, куда шип может протолкнуть возможную остаточную пыль. Поверхности равного радиуса фиксирующих элементов облегчают сборку и в то же время устраняют люфт в направлении, параллельном обратной стороне. При другой форме фиксирующих элементов верхняя и нижняя поверхности шипа и соответствующие им поверхности паза имеют формы дуг, радиусы которых пересекаются на верхнем краю панели, где разница между радиусом кривизны нижней поверхности и радиусом кривизны верхней поверхности преимущественно составляет 2 мм. Для следующей формы элементов фиксации характерно то, что нижнее, более длинное, плечо паза представляет собой эластично изгибаемый узел, который в фиксированном положении частично изогнут, так что сила натяжения оказывает давление на сочлененные панели. Нижняя сторона, возле ее внешнего края, имеет выемку, поперечное сечение которой имеет форму треугольника, поставленного на свою скругленную вершину, так что его поверхность, расположенная ближе к краю, будучи поверхностью контакта с выступом шипа, наклонена к центру и вниз под углом между 30 и 70 градусами. Верхняя поверхность шипа имеет плоскую форму и расположена горизонтально. Шип в его передней части имеет форму трапецеидального клина, и ближе к сердцевине он имеет в своей нижней части выступ, подобный по форме треугольнику, имеющему скругленную вершину и хорошо соответствующему форме выемки на нижней стороне паза. После того как панели настила сочленены, фиксирующие узлы предотвращают смещение панелей друг относительно друга и обеспечивают качественное, свободное от зазоров покрытие пола. Из описания польской заявки Р 349278 хорошо известна панель настила, имеющая на одной стороне замок, образуемый двумя жесткими плечами. Одно из двух жестких плеч длиннее другого. Более длинное жесткое плечо имеет выемку в форме трапецоида, которая образует элемент фиксирующего соединения. На противоположной стороне панель имеет шип, снабженный трапецеидальным выступом, который расположен в его нижней части и входит в трапецеидальную выемку более длинного плеча паза смежной панели, и их контактная поверхность, будучи несущей поверхностью, наклонена к центру и вниз. При любых изменениях влажности окружающего воздуха, особенно в случае панелей,сделанных из гигроскопических материалов, например из древесины или производных от нее материалов, решения такого типа менее пригодны по причине относительно большой усадки и растяжения материала, вызванных изменением влажности окружающей среды,что может привести к короблению покрытия. Степень растяжения или усадки материала зависит от основных анатомических направлений структуры древесины и ее сорта, что имеет существенное значение в случае панелей покрытия, сделанных из слоев различных сортов древесины и с различной ориентацией волокон. Коэффициенты усадки или увеличения размеров различны для различных сортов древесины, например для сосны, дуба или березы, при одной и той же величине изменения влажности. В настоящем изобретении заявляется панель в виде прямоугольной пластины, содержащая, по меньшей мере, с двух противоположных сторон узлы сочленения в виде шипа на одной стороне и паза на противоположной стороне, причем эти узлы снабжены встроенными механическими средствами фиксации в форме выступа, сформированного на шипе, и кромки, ограничивающей паз, которая сформирована путем удаления материала вдоль более длинного плеча паза, где несущая поверхность кромки наклонена к центру и вниз. Заявляемая панель характеризуется тем, что несущая поверхность кромки в более длинном плече паза имеет вогнутую форму с первым радиусом кривизны 1, точка линии зацепления которого расположена на верхнем краю панели, в то время как выступ шипа имеет в сечении форму кругового сектора с третьим радиусом кривизны 3, который меньше первого радиуса кривизны 1, где нижняя часть кромки и нижняя часть панели со стороныкругового выступа образуют вторые несущие поверхности, наклоненные относительно вертикальной плоскости в одну и ту же сторону под первым острым углом . 3 11853 1 2009.04.30 Первый острый уголпредпочтительно составляет около 30. Предпочтительное отношение третьего радиуса кривизны 3 к первому радиусу кривизны 1 составляет приблизительно 13. Внутренняя поверхность выемки вдоль длинного плеча паза, расположенная вблизи кромки, предпочтительно имеет вогнутую форму со вторым радиусом кривизны 2,который больше первого радиуса кривизны 1. Предпочтительное отношение первого радиуса кривизны 1 ко второму радиусу кривизны 2 составляет приблизительно 11,5. Панель предпочтительно имеет, по меньшей мере, одну продольную канавку, расположенную на нижней стороне панели. Упомянутая канавка компенсирует напряжения, возникающие вблизи сочленения, и создает вентиляционное пространство с обратной стороны панели. В одной из форм выполнения панели несущая поверхность кромки возле верхнего края кромки преобразована в плоскую поверхность, которая наклонена по отношению к вертикальной плоскости под вторым острым углом , предпочтительно равным приблизительно 15, образуя поясок, который предупреждает выскальзывание кругового выступа шипа из выемки в более длинном плече паза. В другой форме выполнения панели вторая внутренняя поверхность выемки в нижнем плече паза имеет плоскую форму и наклонена относительно горизонтальной плоскости под третьим острым углом , предпочтительно равным 20. Вблизи паза вторая внутренняя поверхность преобразована в валик, поверхность которого имеет плоскую форму и наклонена к вертикальной плоскости под четвертым острым углом , предпочтительно составляющим около 38. В следующей форме выполнения панели она имеет на своей несущей поверхности продольную впадину, имеющую в сечении форму желоба, поверхность которого вогнута с третьим радиусом кривизны 3, равным радиусу кругового выступа шипа. Вторая внутренняя поверхность предпочтительно имеет плоскую форму и наклонена относительно горизонтальной плоскости под третьим острым углом , предпочтительно равным 20, и вблизи паза преобразована в валик с плоской поверхностью, наклоненной по отношению к вертикальной плоскости под четвертым острым углом , предпочтительно составляющим около 38. Панель покрытия предпочтительно изготовлена из древесины либо из клееного слоистого материала на основе древесины. Во всех вышеупомянутых формах панель настила на коротких сторонах с одного края предпочтительно снабжена пазом, форма которого в сечении близка к прямоугольной,нижнее плечо которого снабжено треугольным выступом, а с другого края снабжена шипом почти прямоугольной формы, в нижней части имеющим форму треугольника. Решение в соответствии с настоящим изобретением позволяет легко осуществлять сочленение и расчленение панелей настила и сохранять высокую жесткость настила, а также обеспечивает возможность свободного смещения панелей при изменении влажности древесины, тем самым устраняя возможность деформации настила либо нарушения сочленений. Вынужденное смещение панелей, собранных в плиту настила, из-за изменений влажности древесины при изменении микроклимата в комнате стабилизируется давлением кругового выступа на несущей поверхности кромки на длинном плече паза. Кромка передает нагрузку на вторые несущие поверхности в нижней части панели, вызывая контролируемое движение кругового выступа и тем самым небольшое смещение панелей друг относительно друга в направлении, параллельном обратной стороне. С уменьшением влажности древесины панели возвращаются в начальное положение без отрицательных последствий в виде потери жесткости настила. Решение в соответствии с настоящим изобретением обеспечивает хорошую вентиляцию обратной стороны покрытия, посредством чего до некоторой степени ограничивается неблагоприятное воздействие содержащейся в воздухе влаги на рабочие параметры настила. Решение в соответствии с настоящим изобретением более детально поясняется на примерах реализации изобретения и на чертежах. 4 11853 1 2009.04.30 На фиг. 1 показан вид панели сверху фиг. 2 - сечение панели в плоскости -, показанной на фиг. 1. фиг. 3 - продольное сечение панели по линии -, показанной на фиг. 1 фиг. 4 - вид спереди двух панелей, соединенных узлами сочленения фиг. 5 - увеличенный фрагмент панели с пазом фиг. 6 - увеличенное изображение сочленения двух панелей фиг. 7 - две панели в процессе сочленения фиг. 8 - две сочлененные панели, вид с продольной стороны фиг. 9 - конструктивная форма панелей в условиях сочленения фиг. 10 - увеличенная деталировка сочленения панелей, показанных на фиг. 9 фиг. 11 - другая конструктивная форма сочлененных панелей фиг. 12 - увеличенная деталировка сочленения панелей, показанных на фиг. 11 фиг. 13 - еще одна конструктивная форма сочлененных панелей фиг. 14 - увеличенная деталировка сочленения панелей, показанных на фиг. 13. Пример 1. Панель настила 1 имеет форму прямоугольной пластины, изготовленной из древесины либо из клееного слоистого материала на основе древесины, состоящего из сердцевины 2,лицевого слоя 3 и нижнего слоя 4. На противоположных боковых продольных сторонах панели 1 расположены на одной стороне - сформированный паз 5, имеющий в сечении форму асимметричного трапецоида, на противоположной стороне - шип 6 в форме асимметричного трапецоида, имеющий в нижней части круговой выступ 7. Сформированный паз ограничен снизу длинным плечом, выступающим за край панели и заканчивающимся кромкой 8. Кромка 8 сформирована путем удаления материала из длинного плеча паза,при этом данное плечо образует элемент средства фиксации, имеющий в сечении почти треугольную форму, две боковые поверхности которого пересекаются возле нижнего слоя 4 панели под тупым углом. Боковая поверхность выемки, расположенной на кромке 8, является несущей поверхностью 9. Когда панели собраны, она контактирует с круговым выступом 7 шипа 6 другой панели и ограничивает движение последней в направлении,параллельном обратной стороне. Несущая поверхность 9 наклонена к центру и вниз, вогнута и имеет первый радиус кривизны 1, точка линии зацепления которого расположена на верхнем краю панели. Другая боковая поверхность выемки, внутренняя поверхность 10, расположенная между пазом 5 и кромкой 8, идет вверх и в верхней части объединяется с поверхностью паза 5. Внутренняя поверхность 10 вогнута и имеет второй радиус кривизны 2, больший по сравнению с первым радиусом кривизны 1. Отношение первого радиуса ко второму радиусу кривизны 12 приблизительно равно 11,5. Круговой выступ 7 шипа 6 имеет форму кругового сектора, имеющего третий радиус кривизны 3, при этом отношение третьего радиуса кривизны 3 к первому радиусу кривизны 1 равно приблизительно 13. Выемка на длинном плече паза 5 с кромкой 8 и круговым выступом шипа 6 смежной панели являются фиксирующими элементами сочленения, предупреждающими смещение панели в направлении, параллельном обратной стороне панели. Позади круговой выемки 7 шипа 6, возле центра панели, расположена выемка, ширина которой немного больше, чем ширина кромки 8, и кромка 8 смежной панели входит в указанную выемку. Нижние передние поверхности панели 1, со стороны указанной выемки и со стороны кромки 8, наклонены относительно вертикальной плоскости в одном направлении под первым острым углом , приблизительно равным 30. Указанные поверхности являются вторыми несущими поверхностями 9, которые передают силы давления, вызванные расширением материала панели при ее увлажнении. Размеры панели подобраны таким образом,чтобы после составления панелей в сухом состоянии зазормежду вторыми несущими поверхностями 9 соответствовал предполагаемому увеличению линейных размеров панелей. Ширина упомянутого зазора составляет около 0,2 мм. На коротких боковых сторонах панели 1 имеются узлы сочленения, на одной стороне это второй шип 11 с треугольным 5 11853 1 2009.04.30 выступом 12, а на противоположной стороне это второй паз 13, на длинном плече которого расположена вторая выемка 14, образованная в виде вписанного треугольника с острой вершиной. Шип 11 в сечении имеет форму прямоугольника с закругленными углами, и паз 13 имеет такую же форму. Панель 1 имеет на нижнем слое 4 одну или несколько продольных канавок 15. Канавка 15 защищает от избыточных напряжений, которые могут быть вызваны силами растяжения, возникающими возле сочленения и направленными перпендикулярно направлению рисунка волокон в среднем слое панели, что может вызвать образование трещин на панели и ее расслоение. Упомянутая канавка дает возможность вентилировать пространство под настилом и быстро выводить влажность, выделяемую древесиной. Влажный воздух легче, чем сухой, и, таким образом, циркуляция воздуха в пространстве под настилом осуществляется естественным образом. Благодаря изменению влажности окружающего воздуха гигроскопичный материал панели расширяется либо дает усадку. Во время увеличения влажности древесины элементы нижнего и среднего слоев панели вначале становятся увлажненными. Следовательно, круговой выступ 7 начинает оказывать давление на несущую поверхность 9 кромки 8 с третьей силой давления 3. Кромка 8 сжимается по отношению ко второй несущей поверхности 9 с четвертой силой 4, и, следовательно, зазорбудет закрываться. Сопротивление, оказываемое второй несущей поверхностью 9, вызывает смещение кругового элемента 7 по несущей поверхности 9, что приводит к небольшим смещениям панелей друг относительно друга. Затем следует увеличение влажности древесины в лицевом слое и увеличение его размеров в направлении, поперечном продольной оси панели. Возникают силы, вызванные расширением древесины, первая сила 1 и вторая сила 2, увеличивающие давление,оказываемое круговым выступом 7 на несущую поверхность 9. С уменьшением влажности древесины панели возвращаются в исходное положение без отрицательных последствий в виде потери жесткости настила. Пример 2. Решение, аналогичное примененному в примере 1, где несущая поверхность 9 кромки 8 возле верхнего края преобразована в плоскую поверхность, наклоненную по отношению к вертикальной плоскости под вторым острым углом , который приблизительно равен 15,образуя поясок 16, дополнительно фиксирующий сочленение, предотвращая выскальзывание кругового выступа 7 из выемки на длинном плече паза. Пример 3. Решение, аналогичное примененному в примере 2, где вторая внутренняя поверхность 17 выемки в нижнем плече паза 5 имеет плоскую форму и наклонена по отношению к горизонтальной плоскости под третьим острым углом , который составляет приблизительно 20. Внутренняя поверхность 17 возле паза 5 преобразована в плоскую поверхность, наклоненную по отношению к вертикальной плоскости под четвертым острым углом , который составляет приблизительно 38. Это решение делает более легкой механическую работу с панелями. Пример 4. Решение, аналогичное примененному в примере 3, где на несущей поверхности 9 имеется выемка в форме желоба 19, поверхность которой вогнута и имеет третий радиус кривизны 3, равный радиусу кругового выступа 7. Вторая внутренняя поверхность 17 выемки в нижнем плече паза 5 имеет плоскую форму и наклонена по отношению к горизонтальной плоскости под третьим острым углом , который составляет приблизительно 20. Внутренняя поверхность 17 вблизи паза 5 преобразована в валик 18, поверхность которого имеет плоскую форму и наклонена относительно вертикальной плоскости под четвертым острым углом , который составляет приблизительно 38. Когда панели собраны вместе,круговой выступ 7 упирается в желоб 19, увеличивая жесткость сочленения. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 8
