Стеновая панель (варианты) и блок-секция панельного здания, использующая стеновую панель

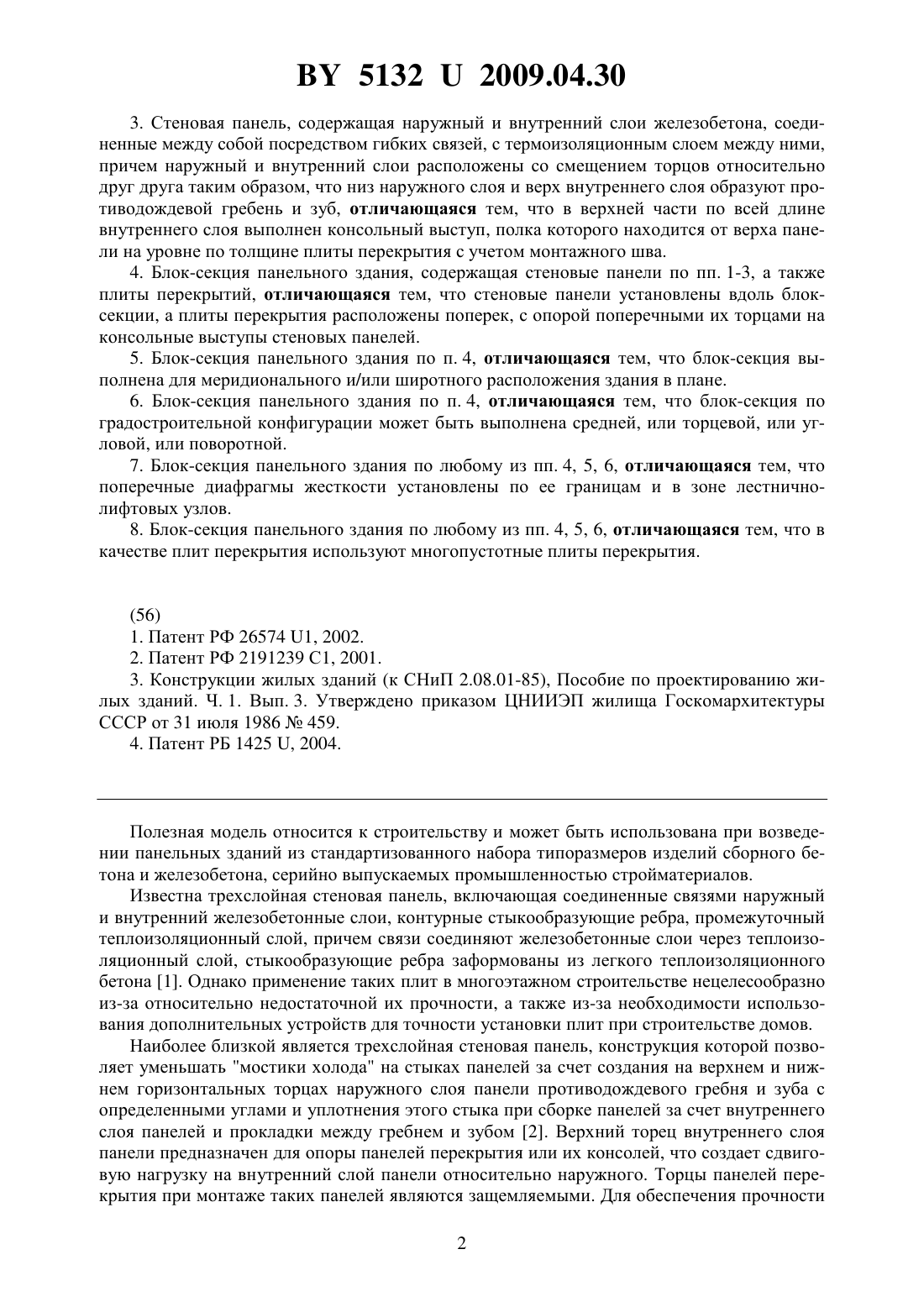

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(72) Авторы Потерщук Владимир Анатольевич Соколов Владилен Алексеевич Соколов Сергей Михайлович Соколова Ольга Владиленовна Урбанович Федор Степанович(57) 1. Стеновая панель, содержащая один слой железобетона, отличающаяся тем, что в верхней части по длине панели выполнен консольный выступ, полка которого находится от верха панели на уровне по толщине плиты перекрытия с учетом монтажного шва. 2. Стеновая панель по п. 1, отличающаяся тем, что консольные выступы выполнены по обеим сторонам панели. 51322009.04.30 3. Стеновая панель, содержащая наружный и внутренний слои железобетона, соединенные между собой посредством гибких связей, с термоизоляционным слоем между ними,причем наружный и внутренний слои расположены со смещением торцов относительно друг друга таким образом, что низ наружного слоя и верх внутреннего слоя образуют противодождевой гребень и зуб, отличающаяся тем, что в верхней части по всей длине внутреннего слоя выполнен консольный выступ, полка которого находится от верха панели на уровне по толщине плиты перекрытия с учетом монтажного шва. 4. Блок-секция панельного здания, содержащая стеновые панели по пп. 1-3, а также плиты перекрытий, отличающаяся тем, что стеновые панели установлены вдоль блоксекции, а плиты перекрытия расположены поперек, с опорой поперечными их торцами на консольные выступы стеновых панелей. 5. Блок-секция панельного здания по п. 4, отличающаяся тем, что блок-секция выполнена для меридионального и/или широтного расположения здания в плане. 6. Блок-секция панельного здания по п. 4, отличающаяся тем, что блок-секция по градостроительной конфигурации может быть выполнена средней, или торцевой, или угловой, или поворотной. 7. Блок-секция панельного здания по любому из пп. 4, 5, 6, отличающаяся тем, что поперечные диафрагмы жесткости установлены по ее границам и в зоне лестничнолифтовых узлов. 8. Блок-секция панельного здания по любому из пп. 4, 5, 6, отличающаяся тем, что в качестве плит перекрытия используют многопустотные плиты перекрытия.(56) 1. Патент РФ 26574 1, 2002. 2. Патент РФ 2191239 С 1, 2001. 3. Конструкции жилых зданий (к СНиП 2.08.01-85), Пособие по проектированию жилых зданий. Ч. 1. Вып. 3. Утверждено приказом ЦНИИЭП жилища Госкомархитектуры СССР от 31 июля 1986459. 4. Патент РБ 1425 , 2004. Полезная модель относится к строительству и может быть использована при возведении панельных зданий из стандартизованного набора типоразмеров изделий сборного бетона и железобетона, серийно выпускаемых промышленностью стройматериалов. Известна трехслойная стеновая панель, включающая соединенные связями наружный и внутренний железобетонные слои, контурные стыкообразующие ребра, промежуточный теплоизоляционный слой, причем связи соединяют железобетонные слои через теплоизоляционный слой, стыкообразующие ребра заформованы из легкого теплоизоляционного бетона 1. Однако применение таких плит в многоэтажном строительстве нецелесообразно из-за относительно недостаточной их прочности, а также из-за необходимости использования дополнительных устройств для точности установки плит при строительстве домов. Наиболее близкой является трехслойная стеновая панель, конструкция которой позволяет уменьшать мостики холода на стыках панелей за счет создания на верхнем и нижнем горизонтальных торцах наружного слоя панели противодождевого гребня и зуба с определенными углами и уплотнения этого стыка при сборке панелей за счет внутреннего слоя панелей и прокладки между гребнем и зубом 2. Верхний торец внутреннего слоя панели предназначен для опоры панелей перекрытия или их консолей, что создает сдвиговую нагрузку на внутренний слой панели относительно наружного. Торцы панелей перекрытия при монтаже таких панелей являются защемляемыми. Для обеспечения прочности 2 51322009.04.30 при строительстве многоэтажных панельных зданий панели перекрытия должны быть с усиленными торцами или изготовлены сплошными. Это увеличивает материалоемкость строительных конструкций и стоимость строительства. Внутренние стеновые панели, выполняющие несущую функцию, должны обладать, в первую очередь, прочностью. Они, как правило, выполняются однослойными, так как для них не требуется специальной теплоизоляции. Плиты перекрытия могут опираться на внутренние несущие стеновые панели в различных вариантах, например, путем опоры торцевой кромкой панели перекрытия на весь горизонтальный торец стеновой панели, путем опоры на горизонтальный торец двух соседних плит перекрытия, путем опоры плит перекрытия на балку, которая определенным образом размещена на горизонтальном торце стеновых панелей и т.д. Однако целесообразнее применять такой способ опоры плит перекрытия, при котором обеспечивается одинаковый способ их опоры на все стеновые панели, то есть применяется одна технология сборки панельного дома. Следовательно,внутренние стеновые панели, имеющие несущие функции для плит перекрытия, по способу опоры на них плит перекрытия должны соответствовать способу опоры плит перекрытия на наружные трехслойные стеновые панели. Существуют конструкции блок-секций жилых зданий, когда различают конструктивные системы перекрестно-стеновую (с поперечными и продольными несущими стенами),поперечно-стеновую (с поперечными несущими стенами) и продольно-стеновую (с продольными несущими стенами) 3. В зависимости от индивидуальных требований к возводимому жилому сооружению, особенностей места его строительства, этажности, от применяемых строительных материалов и конструкций, а также других факторов, разрабатываются определенные проекты с выбором конкретных конструкций блок-секций. Причем при высотном крупнопанельном строительстве блок-секции проектируют в основном перекрестностеновыми, чтобы улучшить прочность всей конструкции здания. А это ведет к ограничению свободы в планировочной зоне блок-секции. Известна блок-секция многоэтажного здания, включающая поперечные несущие стены на всю его ширину. Плиты перекрытия в них объединены на всю длину и ширину здания в единый диск, значит, несущие стены такого здания, как продольные так и поперечные,требуют для обеспечения прочности применения дополнительной арматуры усиления связей между всеми элементами строительной конструкции на всю длину и ширину здания и дополнительных стандартных и нестандартных монолитных строительных конструкций 5. Наиболее близкой к заявляемой является блок-секция жилого крупнопанельного дома с несущими наружными и внутренними стенами и плоскими плитами перекрытия, где несущие внутренние стены устанавливаются по среднейпродольной оси как межквартирные стены и по поперечным осям как межсекционные стены, стены лестничной клетки и лифтового холла. Дополнительно плиты перекрытия опираются точечно на колонны скрытого каркаса 4. Конструкция блок-секций гарантированно обеспечивает жесткость каркаса панельного здания, но из-за наличия поперечных опор панелей перекрытия на стеновые панели или опор на колонны каркаса здания существует ограничение по внутренней планировке блок-секций. Таким образом, снижаются потребительские свойства панельных зданий. Задачей настоящего технического решения является расширение арсенала строительных конструкций и обеспечение возможности создания блок-секций зданий без поперечных несущих панелей и/или колонн в пределах одной квартиры, т.е. с одной (свободной) планировочной зоной в пределах одной квартиры. Указанная задача решена тем, что в верхней части стеновой панели, выполненной с одним слоем железобетона (внутренняя однослойная стеновая панель), по длине выполнен хотя бы один консольный выступ, полка которого находится от верха панели на уровне по толщине плиты перекрытия с учетом монтажного шва. Консольные выступы могут быть выполнены по обеим сторонам панели. 3 51322009.04.30 Указанная задача решена тем, что в верхней части стеновой панели (наружная трехслойная стеновая панель), содержащей наружный и внутренний слои железобетона, соединенные между собой посредством гибких связей, с термоизоляционным слоем между ними, причем наружный и внутренний слои расположены со смещением торцов относительно друг друга таким образом, что низ наружного слоя и верх внутреннего слоя образуют противодождевой гребень и зуб, по всей длине внутреннего слоя выполнен консольный выступ, полка которого находится от верха панели на уровне по толщине плиты перекрытия с учетом монтажного шва. Стеновые панели поэтажно опираются друг на друга таким образом, что низ наружного слоя и верх внутреннего слоя панели образуют противодождевой гребень и зуб. Поставленная задача решена в блок-секции панельного здания, содержащей стеновые панели, а также плиты перекрытий, тем, что стеновые панели, выполненные, как описано выше, установлены вдоль блок-секции, а плиты перекрытия расположены поперек, с опорой поперечными их торцами на консольные выступы стеновых панелей. Использование указанных выше стеновых панелей, при котором плиты перекрытия имеют поперечное расположение с опорой поперечными торцами на консольные выступы продольных стеновых панелей, образует в блок-секции одну свободную планировочную зону. Таким образом, блок-секция может быть выполнена для меридионального и/или широтного расположения здания в плане, а также по градостроительной конфигурации может быть выполнена средней, торцевой, угловой или поворотной. Применяя такой набор блок-секций, можно сооружать панельное здание, когда продольные опорные стеновые панели располагают через промежутки, кратные длине плиты перекрытия, или поперечные диафрагмы жесткости располагают по границам блок-секций и в зоне лестнично-лифтовых узлов. Наличие таких консольных выступов на стеновых панелях при продольно-стеновой конструкции блок-секций позволяет использовать в качестве междуэтажных перекрытий многопустотные плиты перекрытия. На фиг. 1 изображена заявляемая стеновая трехслойная панель в разрезе. На фиг. 2 изображен стык верхней и нижней стеновых трехслойных панелей. На фиг. 3 изображена заявляемая стеновая однослойная панель в разрезе. На фиг. 4 изображены стыки внутренней продольной стеновой панели на консольных выступах. На фиг. 5 изображена заявляемая блок-секция жилого дома в плане. На фиг. 6 изображено расположение плит перекрытия блок-секции жилого дома в плане. На фиг. 7 изображен вертикальный разрез заявляемой блок-секции по фиг. 5. Стеновая трехслойная панель 1 имеет наружный 2 и внутренний 3 железобетонные слои и содержит между ними внутренний 4 термоизоляционный слой, причем торцы слоев 1 и 2 смещены друг относительно друга так, что низ наружного 2 слоя и верх внутреннего 3 слоя образуют противодождевой гребень 5 и зуб 6. По всей длине внутреннего слоя 3 выполнен консольный выступ 7, полка 8 которого находится от верха панели 1 на уровне по толщине плиты перекрытия 9 с учетом монтажного шва 10. Внутренняя железобетонная стеновая панель 11 изготавливается однослойной и с консольными выступами 12, у которых так же, как и на трехслойной панели 1, полка 13 которого находится от верха панели 11 на уровне по толщине плиты перекрытия 9 с учетом монтажного шва 10. При этом внутренняя стеновая панель 11 может иметь консольные выступы 12 по обеим сторонам. Собирается блок-секция продольно-стеновой конструкции, у которой несущими являются наружные продольные и внутренние продольные стены, из трехслойных стеновых панелей 1 и из однослойных стеновых панелей 11. Поскольку на панелях 1 и 11 выполнены консольные выступы 7 и 12 и в блок-секции несущими являются продольные стены, а также стеновые панели 1 и 11 поэтажно опираются друг на друга, и плиты перекрытия 9, в свою очередь, не защемляются по торцам, а 4 51322009.04.30 свободно опираются на консольные выступы 7 и 12 то для строительства панельных высотных жилых зданий целесообразным является применение многопустотных плит в качестве междуэтажного перекрытия. При этом для удешевления строительства панельных домов без потери прочностных характеристик есть возможность применения типовых, более легких многопустотных панелей перекрытия. Такие панели возможно изготавливать большой длины, тем самым увеличивать свободную площадь внутри возводимых с их использованием панельных домов. На основе заявленного технического решения возможно сооружение панельных жилых домов с различным набором квартир как в отдельной блок-секции, так и в любом жилом доме. Промышленное изготовление стеновых панелей не составляет проблем для любого строительного предприятия и комплекса. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 6
