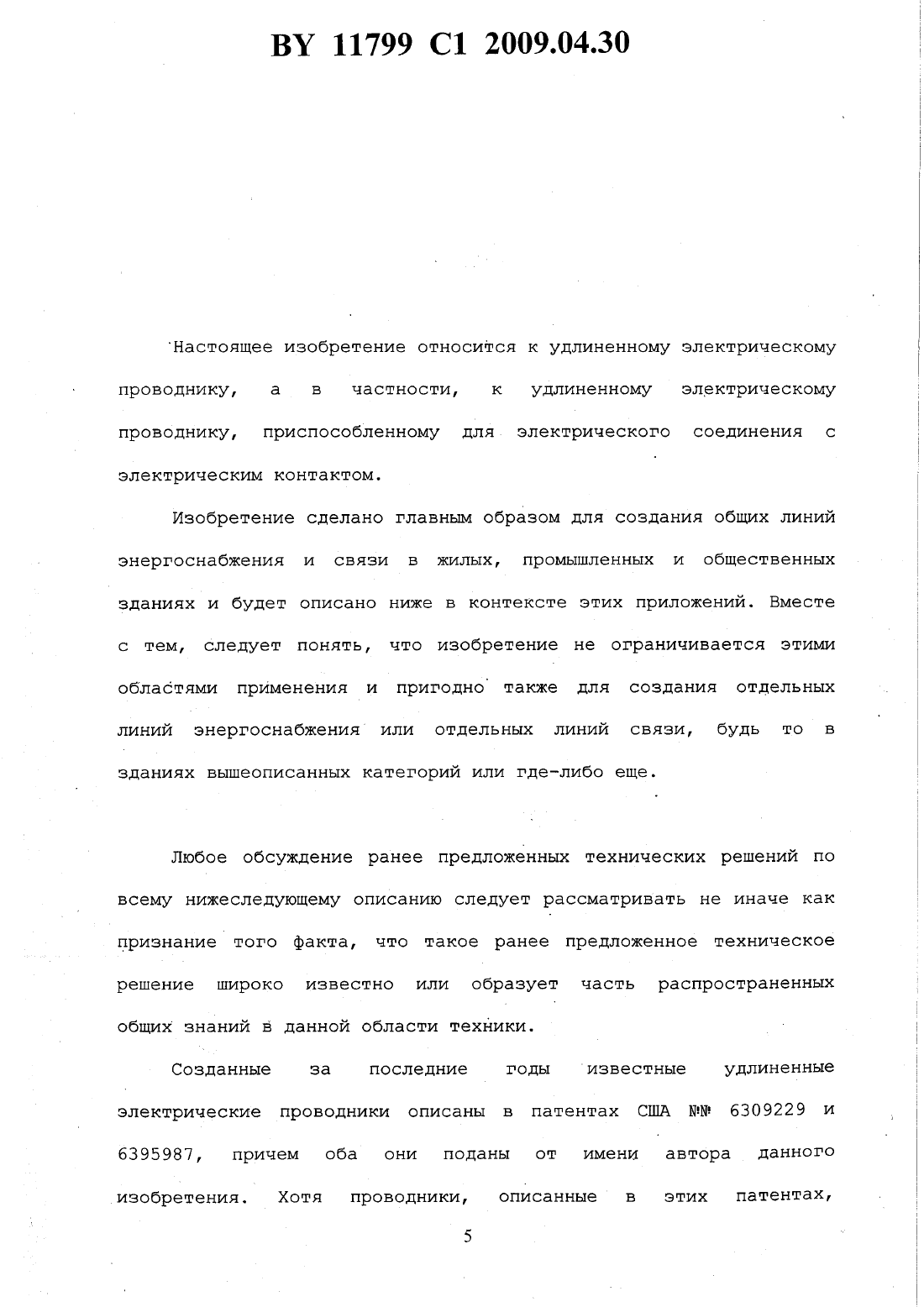

Удлиненный электрический проводник, приспособленный для электрического соединения с электрическим контактом

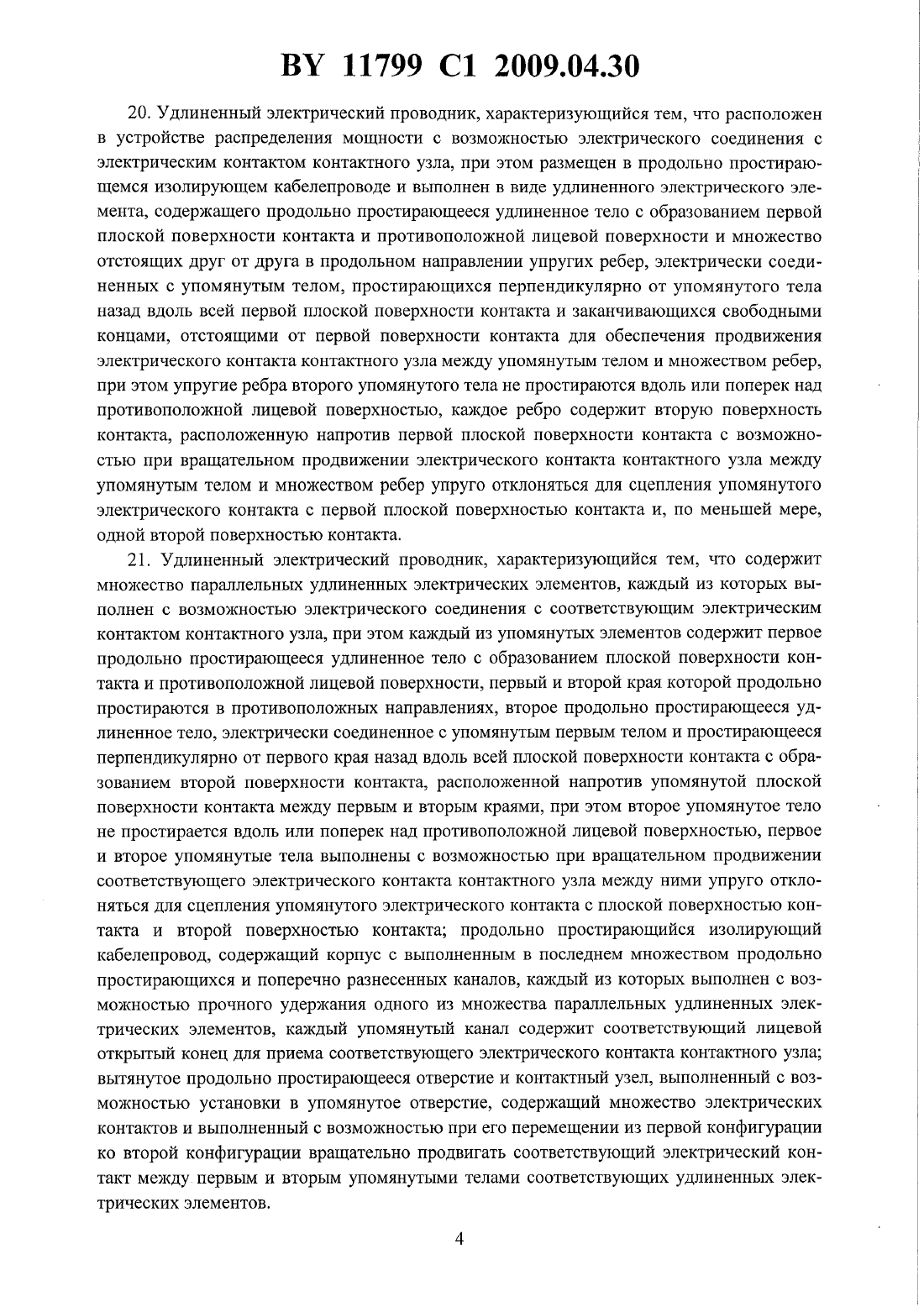

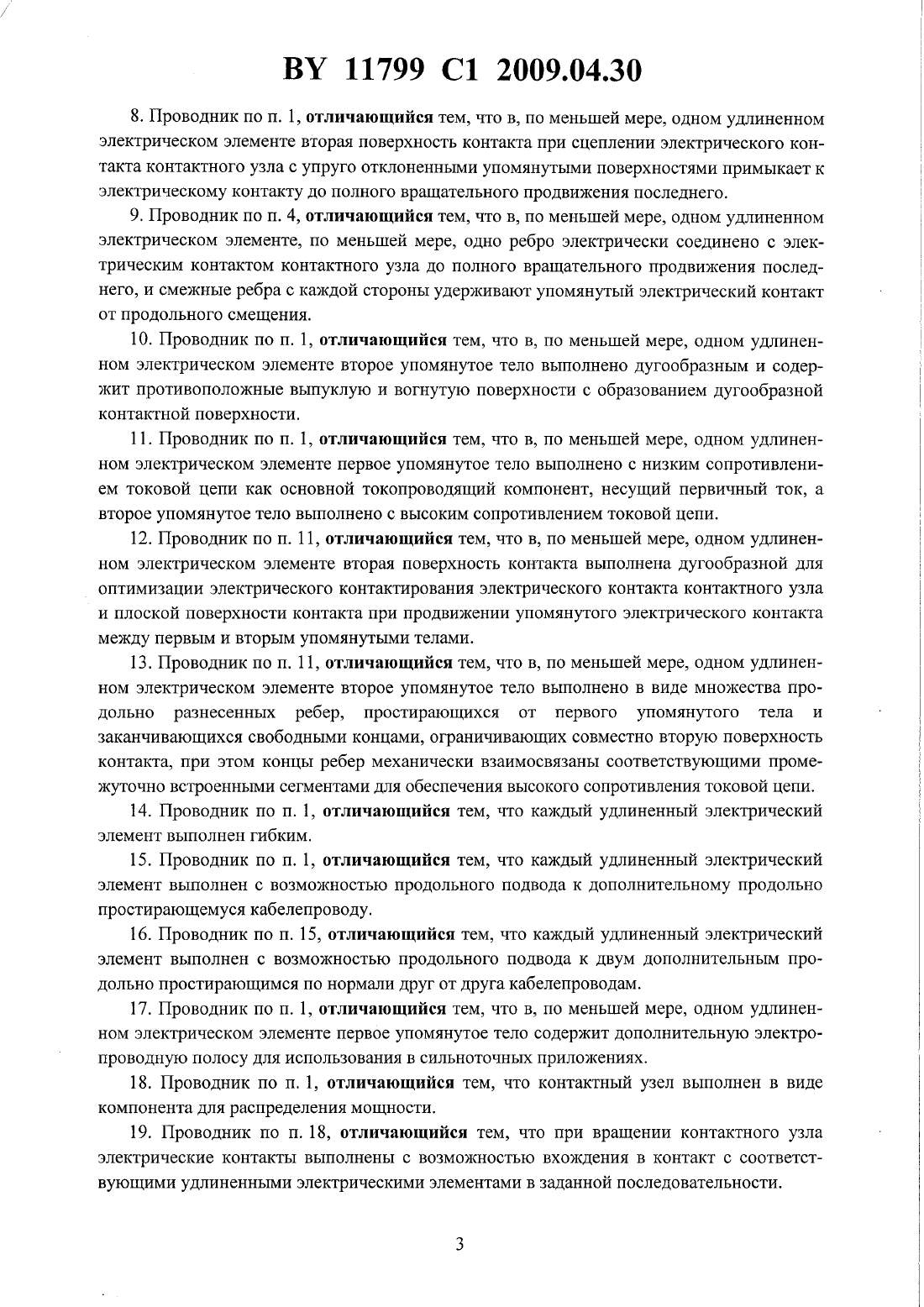

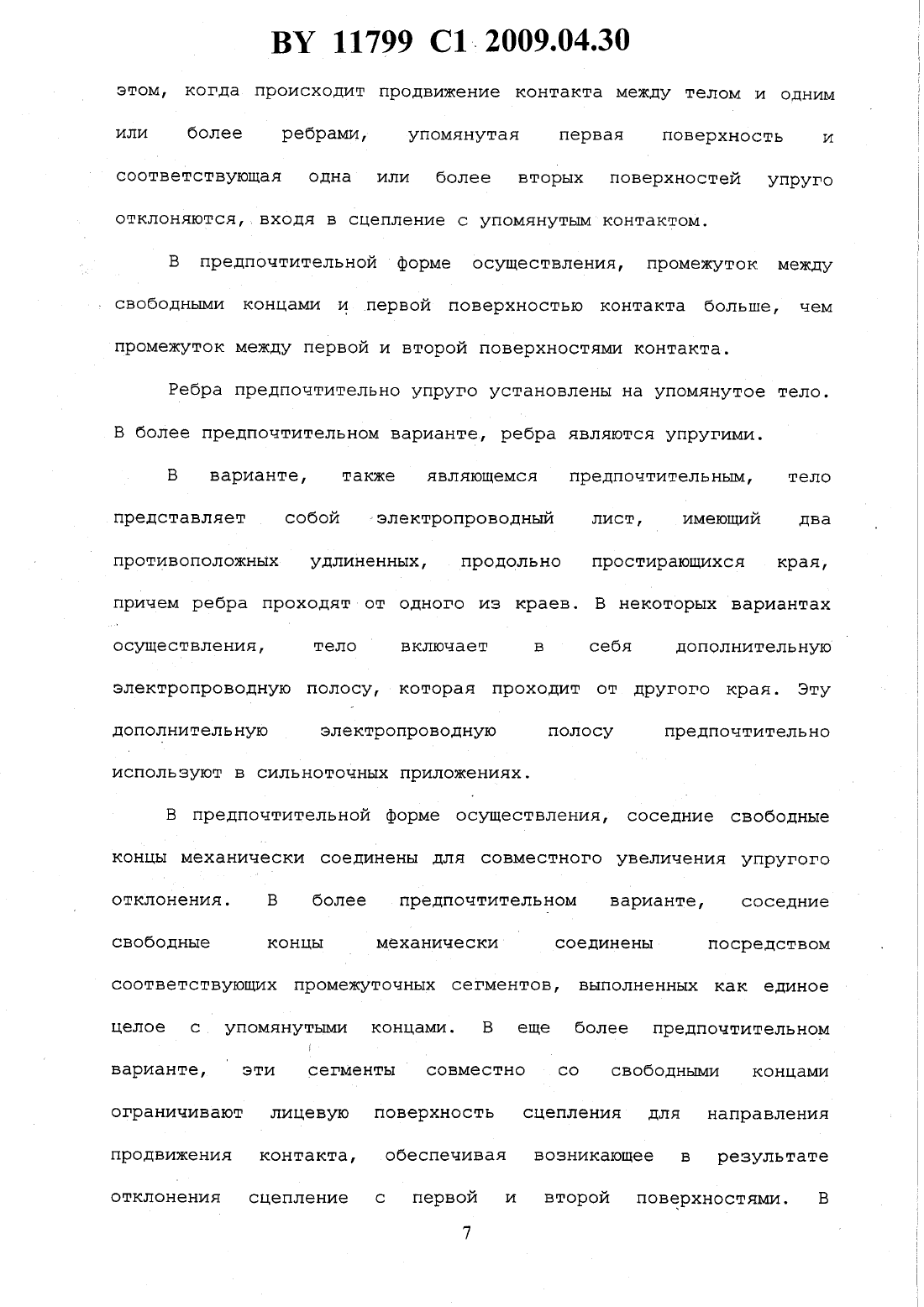

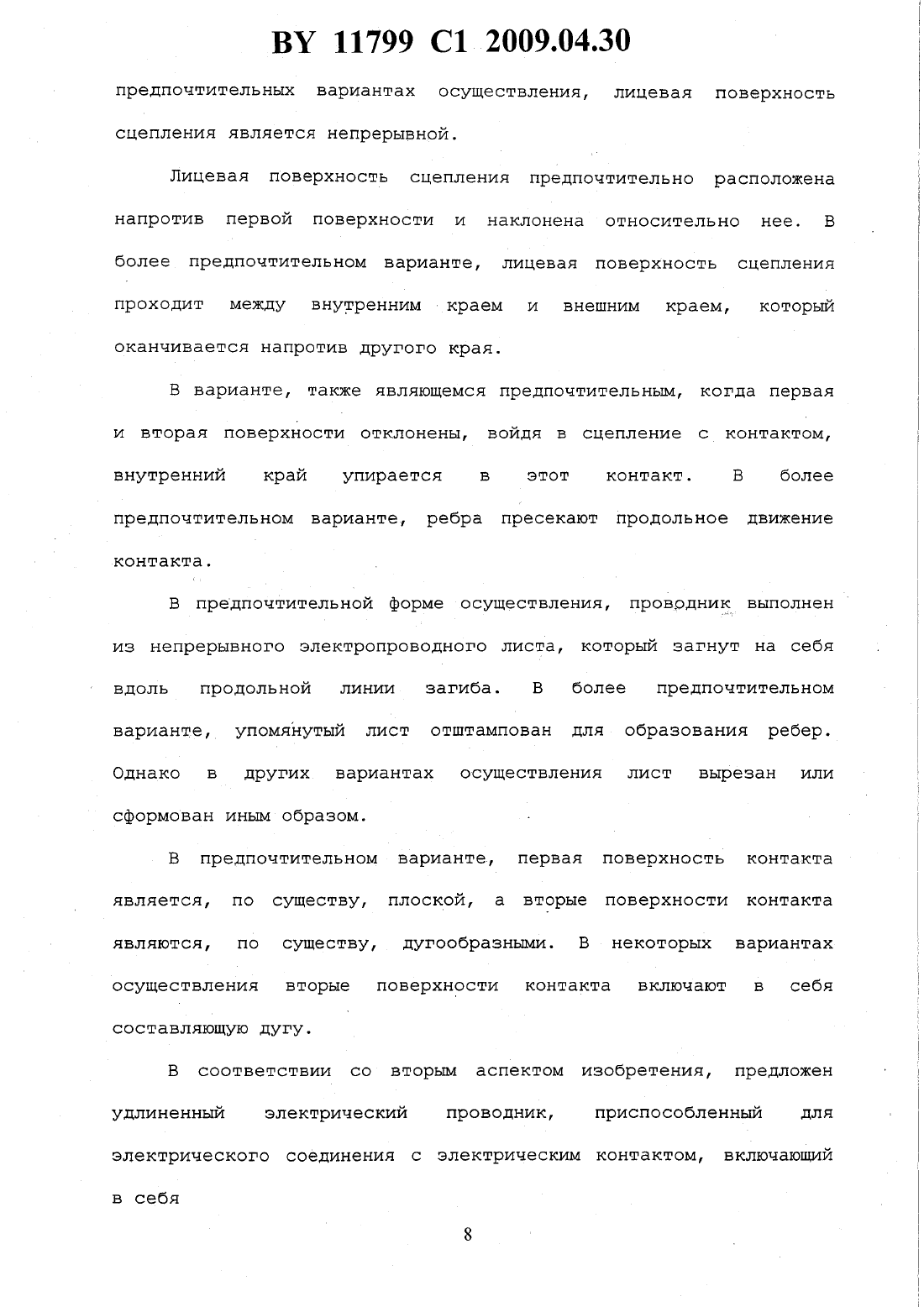

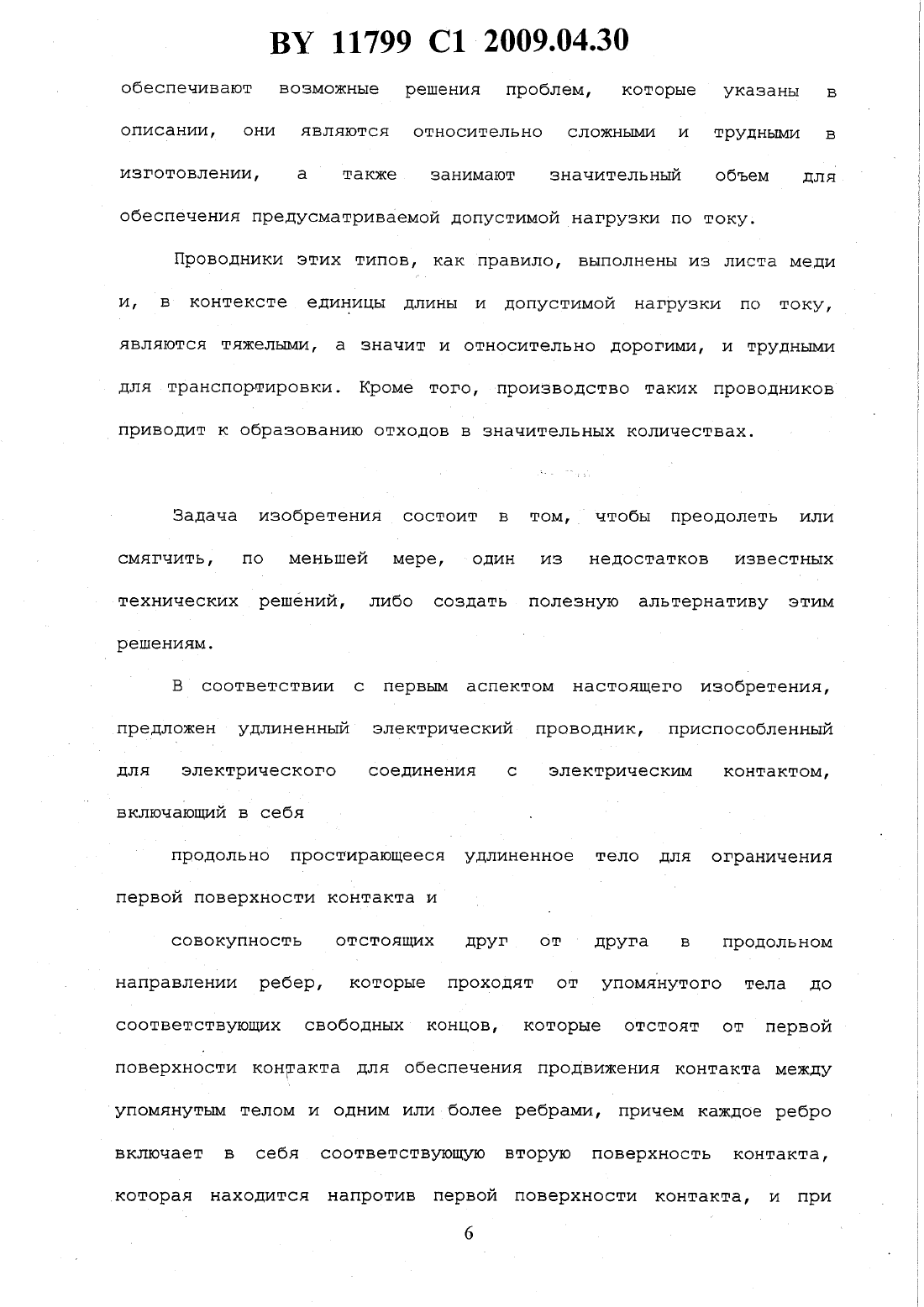

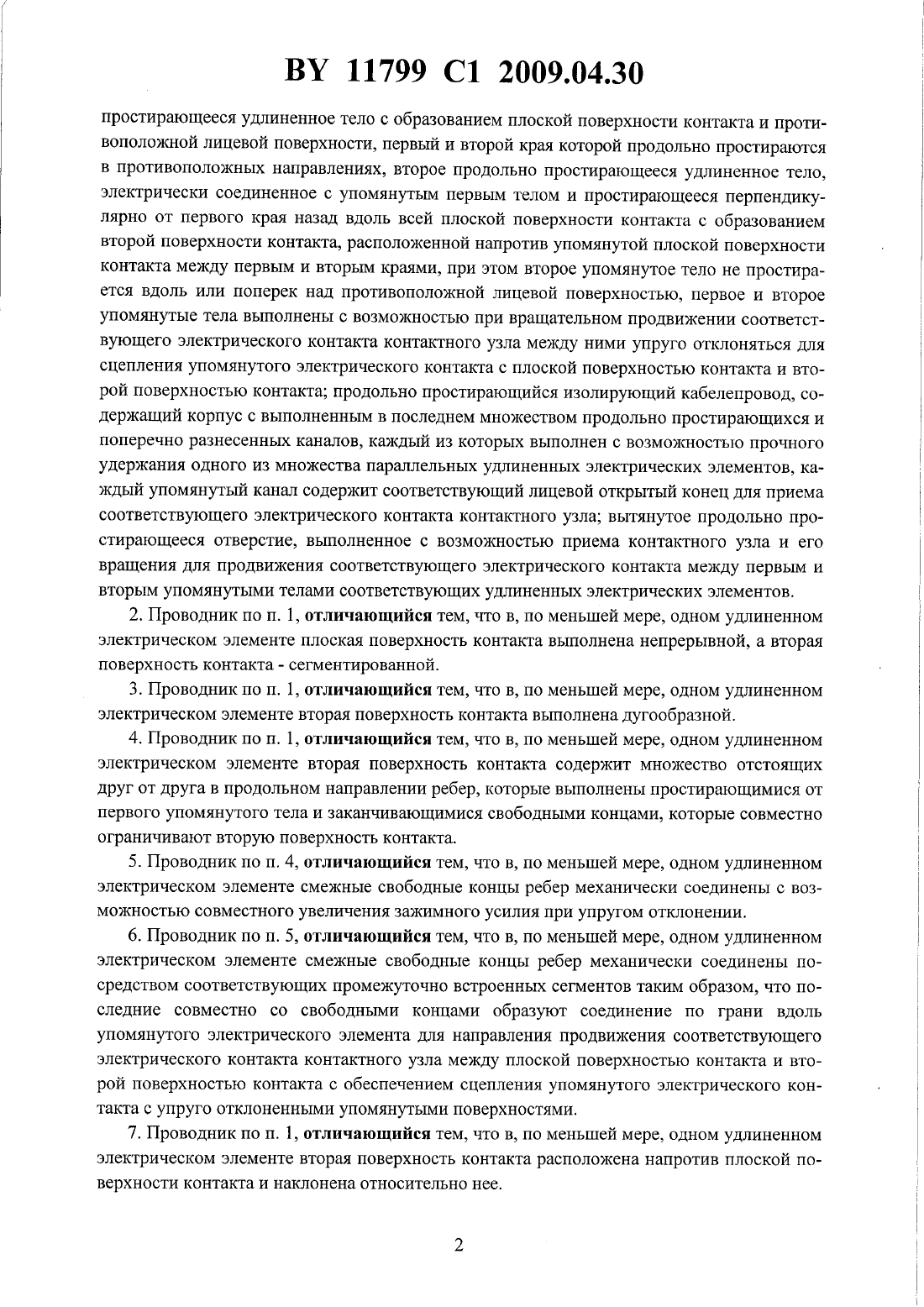

простирающееся удлиненное тело с образованием плоской поверхности контакта и противоположной лицевой поверхности, первый и второй края которой продольно простираются в противоположных направлениях, второе продольно простирающееся удлиненное тело,электрически соединенное с упомянутым первым телом и простирающееся перпендикулярно от первого края назад вдоль всей плоской поверхности контакта с образованием второй поверхности контакта, расположенной напротив упомянутой плоской поверхности контакта между первым И вторым краями, при этом второе упомянутое тело не простирается вдоль или поперек над противоположной лицевой поверхностью, первое и второе упомянутые тела выполнены с возможностью при вращательном продвижении соответствующего электрического контакта контактного узла между ними упруго отклоняться для сцепления упомянутого электрического контакта с плоской поверхностью контакта и вто рой поверхностью контакта продольно простирающийся изолирующий кабелепровод, содержащий корпус с выполненным в последнем множеством продольно простирающихся и поперечно разнесенных каналов, каждый из которых выполнен с возможностью прочного удержания одного из множества параллельных удлиненных электрических элементов, каждый упомянутый канал содержит соответствующий лицевой открытый конец для приема соответствующего электрического контакта контактного узла вытянутое продольно простирающееся отверстие, выполненное с возможностью приема контактного узла и его вращения для продвижения соответствующего электрического контакта между первьпи и вторым упомянутыми телами соответствующих удлиненных электрических элементов.2. Проводник по п. 1, отличающийся тем, что в, по меньшей мере, одном удлиненном электрическом элементе плоская поверхность контакта выполнена непрерывной, а вторая поверхность контакта - сегментированной.3. Проводник по п. 1, отличающийся тем, что в, по меньшей мере, одном удлиненном электрическом элементе вторая поверхность контакта выполнена дугообразной.4. Проводник по п. 1, отличающийся тем, что в, по меньшей мере, одном удлиненном электрическом элементе вторая поверхность контакта содержит множество отстоящих друг от друга в продольном направлении ребер, которые выполнены простирающимися от первого упомянутого тела и заканчивающимися свободными концами, которые совместно ограничивают вторую поверхность контакта.5. Проводник по п. 4, отличающийся тем, что в, по меньшей мере, одном удлиненном электрическом элементе смежные свободные концы ребер механически соединены с возможностью совместного увеличения зажимного усилия при упругом отклонении.6. Проводник по п. 5, отличающийся тем, что в, по меньшей мере, одном удлиненном электрическом элементе смежные свободные концы ребер механически соединены посредством соответствующих промежуточно встроенных сегментов таким образом, что последние совместно со свободными концами образуют соединение по грани вдоль упомянутого электрического элемента для направления продвижения соответствующего электрического контакта контактного узла между плоской поверхностью контакта и второй поверхностью контакта с обеспечением сцепления упомянутого электрического контакта с упруго отклоненными упомянутыми поверхностями.7. Проводник по п. 1, отличающийся тем, что в, по меньшей мере, одном удлиненном электрическом элементе вторая поверхность контакта расположена напротив плоской поверхности контакта и наклонена относительно нее.8. Проводник по п. 1, отличающийся тем, что в, по меньшей мере, одном удлиненном электрическом элементе вторая поверхность контакта при сцеплении электрического контакта контактного узла с упруго отклоненными упомянутыми поверхностями примыкает к электрическому контакту до полного вращательного продвижения последнего.9. Проводник по п. 4, отличающийся тем, что в, по меньшей мере, одном удлиненном электрическом элементе, по меньшей мере, одно ребро электрически соединено с электрическим контактом контактного узла до полного вращательного продвижения последнего, и смежные ребра с каждой стороны удерживают упомянутый электрический контакт от продольного смещения.10. Проводник по п. 1, отличающийся тем, что в, по меньшей мере, одном удлиненном электрическом элементе второе упомянутое тело выполнено дугообразным и содержит противоположные выпуклую И вогнутую поверхности с образованием дугообразной контактной поверхности.11. Проводник по п. 1, отличающийся тем, что в, по меньшей мере, одном удлиненном электрическом элементе первое упомянутое тело выполнено с низким сопротивлением токовой цепи как основной токопроводящий компонент, несущий первичный ток, а второе упомянутое тело выполнено с высоким сопротивлением токовой Цепи.12. Проводник по п. 11, отличающийся тем, что в, по меньшей мере, одном удлиненном электрическом элементе вторая поверхность контакта выполнена дугообразной для оптимизации электрического контактирования электрического контакта контактного узла и плоской поверхности контакта при продвижении упомянутого электрического контакта между первым и вторым упомянутыми телами.13. Проводник по п. 11, отличающийся тем, что в, по меньшей мере, одном удлиненном электрическом элементе второе упомянутое тело выполнено в виде множества продольно разнесенных ребер, простирающихся от первого упомянутого тела и заканчивающихся свободными концами, ограничивающих совместно вторую поверхность контакта, при этом концы ребер механически взаимосвязаны соответствующими промежуточно встроенными сегментами для обеспечения высокого сопротивления токовой Цепи.14. Проводник по П. 1, отличающийся тем, что каждый удлиненный электрический элемент выполнен гибким.15. Проводник по п. 1, отличающийся тем, что каждый удлиненный электрический элемент выполнен с возможностью продольного подвода к дополнительному продольно простирающемуся кабелепроводу.16. Проводник по п. 15, отличающийся тем, что каждый удлиненный электрический элемент выполнен с возможностью продольного подвода к двум дополнительным продольно простирающимся по нормали друг от друга кабелепроводам.17. Проводник по п. 1, отличающийся тем, что в, по меньшей мере, одном удлиненном электрическом элементе первое упомянутое тело содержит дополнительную электропроводную полосу для использования в сильноточных приложениях.18. Проводник по п. 1, отличающийся тем, что контактный узел выполнен в виде компонента для распределения мощности.19. Проводник по п. 18, отличающийся тем, что при вращении контактного узла электрические контакты выполнены с возможностью вхождения в контакт с соответствующими удлиненными электрическими элементами в заданной последовательности.20. Удлиненный электрический проводник, характеризующийся тем, что расположен в устройстве распределения мощности с возможностью электрического соединения с электрическим контактом контактного узла, при этом размещен в продольно простирающемся изолирующем кабелепроводе и выполнен в виде удлиненного электрического элемента, содержащего продольно простирающееся удлиненное тело с образованием первой плоской поверхности контакта и противоположной лицевой поверхности и множество отстоящих ДРУГ от дРУГа в продольном направлении упругих ребер, электрически соединенных с упомянутым телом, простирающихся перпендикулярно от упомянутого тела назад вдоль всей первой плоской поверхности контакта и заканчивающихся свободными концами, отстоящими от первой поверхности контакта для обеспечения продвижения электрического контакта контактного узла между упомянутым телом и множеством ребер,при этом упругие ребра второго упомянутого тела не простираются вдоль или поперек над противоположной лицевой поверхностью, каждое ребро содержит вторую поверхность контакта, расположенную напротив первой плоской поверхности контакта с возможностью при вращательном продвижении электрического контакта контактного узла между упомянутым телом и множеством ребер упруго отклоняться для сцепления упомянутого электрического контакта с первой плоской поверхностью контакта и, по меньшей мере,одной второй поверхностью контакта.21. Удлиненный электрический проводник, характеризующийся тем, что содержит множество параллельных удлиненных электрических элементов, каждый из которых выполнен с возможностью электрического соединения с соответствующим электрическим контактом контактного узла, при этом каждый из упомянутых элементов содержит первое продольно простирающееся удлиненное тело с образованием плоской поверхности контакта и противоположной лицевой поверхности, первый и второй края которой продольно простираются в противоположных направлениях, второе продольно простирающееся удлиненное тело, электрически соединенное с упомянутым первым телом и простирающееся перпендикулярно от первого края назад вдоль всей плоской поверхности контакта с образованием второй поверхности контакта, расположенной напротив упомянутой плоской поверхности контакта между первым и вторым краями, при этом второе упомянутое тело не простирается вдоль или поперек над противоположной лицевой поверхностью, первое и второе упомянутые тела выполнены с возможностью при вращательном продвижении соответствующего электрического контакта контактного узла между ними упруго отклоняться для сцепления упомянутого электрического контакта с плоской поверхностью контакта и второй поверхностью контакта продольно простирающийся изолирующий кабелепровод, содержащий корпус с выполненным в последнем множеством продольно простирающихся и поперечно разнесенных каналов, каждый из которых выполнен с возможностью прочного удержания одного из множества параллельных удлиненных электрических элементов, каждый упомянутый канал содержит соответствующий лицевой открытый конец для приема соответствующего электрического контакта контактного узла вытянутое продольно простирающееся отверстие и контактный узел, выполненный с возможностью установки в упомянутое отверстие, содержащий множество электрических контактов и выполненный с возможностью при его перемещении из первой конфигурации ко второй конфигурации вращательно продвигать соответствующий электрический контакт между первым и вторым упомянутыми телами соответствующих удлиненных электрических элементов.Настоящее изобретение относится к удлиненному электрическому проводнику, а в частности, к удлиненному электрическому проводнику, приспособленному для электрического соединения с электрическим контактом.Изобретение сделано главным образом для создания общих линий энергоснабжения и связи в жилых, промышленных и общественных зданиях и будет описано ниже в контексте этих приложений. Вместе с тем, следует понять, что изобретение не ограничивается этими областями применения и пригодно также для создания отдельных линий Чэнергоснабженияб или отдельных линий связи, будь то взданиях вышеописанных категорий ИЛИ где-либо еще.Любое обсуждение ранее предложенных технических решений по всему нижеследующему описанию следует рассматривать не Иначе как признание того факта, что такое ранее предложенное техническое решение широко известно или образует часть распространенных общих знаний В данной области техники.Созданные за последние годы известные удлиненные электрические проводники описаны в патентах США шт 6309229 и 6395987, причем оба они поданы от имени автора данного
