Трехслойная стеновая панель

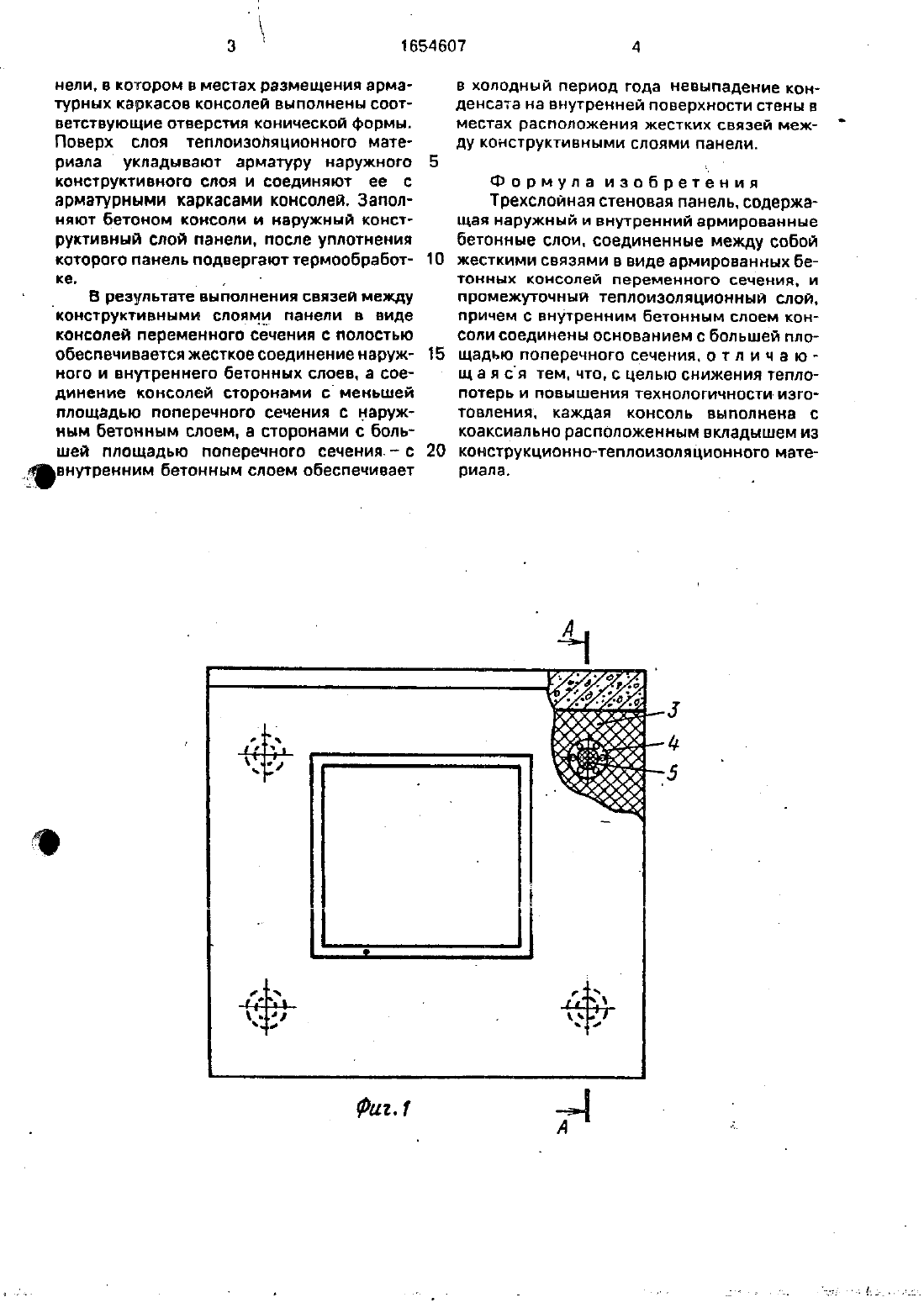

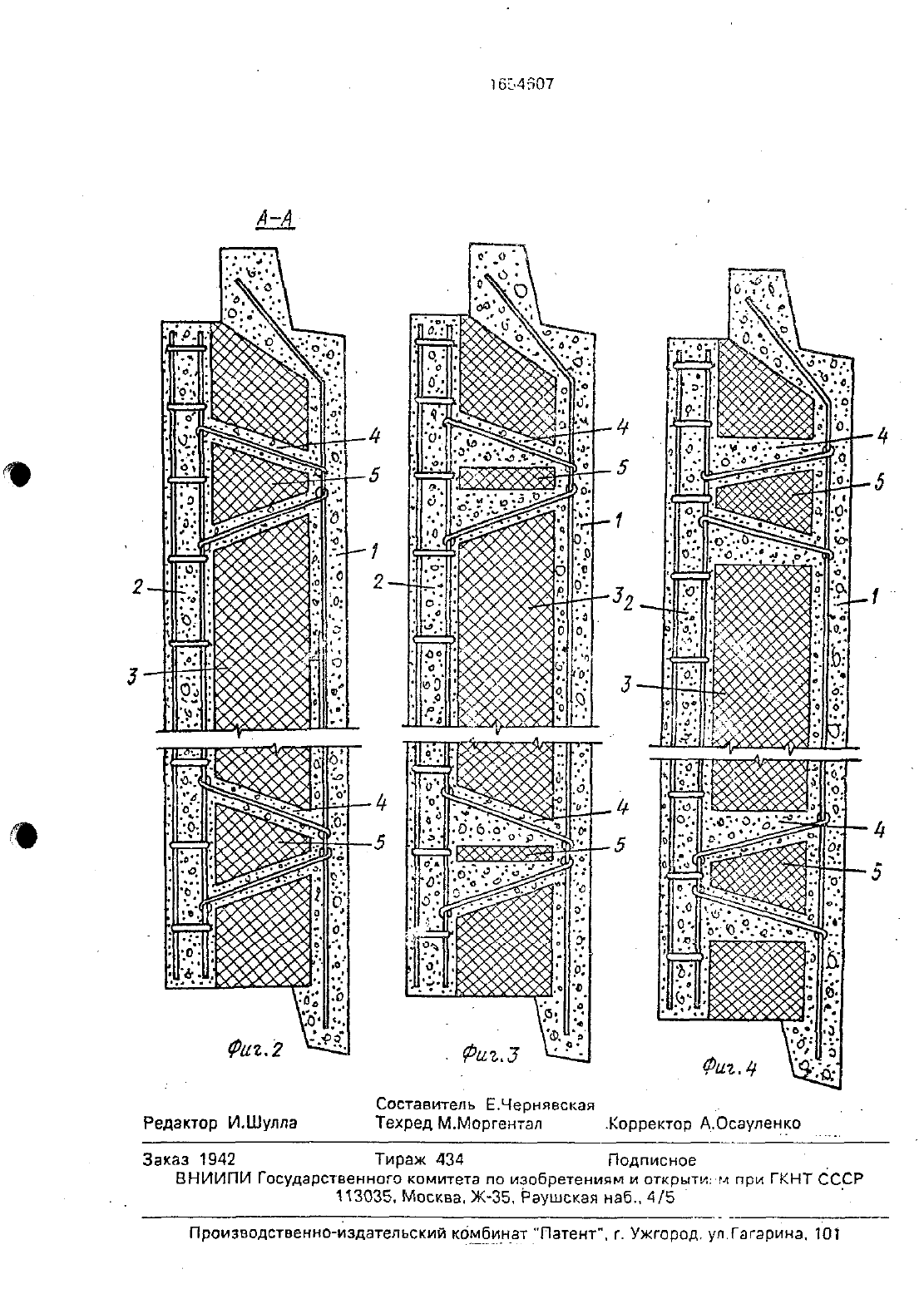

ПАТ ЕНТ Мв 07 а СИАЛТИЧЕСКИХ РЕСПУБЛИКГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГКНТАСССРИзобретение относится к строительст ву. а именно к конструкциям трехслойных становых панелей с эффективным утеплителем в среднем слое.Целью изобретения является снижение теплопотеръ и повышение технологичности изготовления.На фиг.1 изображена трехслойная стеновая панель на фиг.2 - разрез А-А на фит на фитд трехслойная становая панель с консолями. выполненными в виде усеченных конуса и пирамиды с коаксиально рас ПОЛОЖЕННОЙ цилиндрической ПОЛОСТЬЮ. заполненной теплоизоляционным материа лом, разрез на фиг.4 то же. с консолями,выполненными в виде цилиндра с коаксиально расположенной конической полостью. заполненной теплоизоляционным материалом.Трехслойная становая панель содержит конструктивные наружный 1 и внутренний 2 армированные бетонные слои и среднийтрехслойных становых панелей с эффективным утеплителем в среднем слое. Цель изобретения снижение теппопотеръ и повышение технологичности изготовления. Наружный и внутренний спои в трехслойной панели с эффективным утеплителем соединены между собой жесткими связями в виде бетонных консолей переменного сечения. Причем с внутренним слоем консоли соединены основанием с Большей площадью поперечного сечения. Консоли выполнены с полостью, заполненной коаксиально расположенным вкладышем из конструкционнотеплоизоляционного материала. 4 ил.теплоизоляционный слой 3. Слои 1 и 2 соединены между собой армированными беТОННЫМИ КОНСОЛЯМИ 4 С ПО 1 ТОСТЬЮ выполненными, например, в виде усеченного конуса. обращенного большим основанием к внутреннему бетонному слою 2. а меньшим к наружному бетонному слою 1. Консоли 4 могут быть выполнены также в виде усеченной пирамиды. Полость 5 консоли заполнена вкладышем из теплоизоляционного материала. Трехслойную стеновую панель изготавливают следующим образом. При ИЗГОТОВЛЕНИЕ/д панели ЛИЦОМ вверхВ форму УКЛЗДЫБЭЮТ арматуру внутреннегоКОНСТОУКТИВНОГО СЛОЯ ПЭНЕЛИ. ККОТОООЙ закрепляют выполненные на вкладышах-коНУСЭХ ИЗ ТВППОИЗОЛЯЦИОННОГО материала. например пенопласта. арматурные каркасы консолей. Укладывают и уплотняют бетон внутреннего слоя. Затем укладывают теплоизоляционный материал среднего слоя панели. в котором в местах размещения арматурных каркасов консолей выполнены соответствующие отверстия конической формы. Поверх слоя теплоизоляционного материала укладывают арматуру наружного конструктивного слоя и соединяют ее с арматурными каркасами консолей. Заполняют бетоном консоли и наружный конструктивный слой панели. после уплотнениякоторого панель подвергают термообработКВ.В результате выполнения связей междуконструктивными слоями панели в видеконсолей ПЕрЕМЕННОГО сечения с ПОЛОСТЬЮ обеспечивается жесткое соединение наружНОГО И ВНУТРЕННЕГО БЕТОННЫХ СЛОЕВ. а СОВ динение КОНСОЛЭЙ сторонами С меньшей площадью поперечного сечения с наружным бетонным слоем. а сторонами с большей площадью поперечного сечениял- сФвнутренним бетонным слоем обеспечиваетв холодный период года невыпадение конденсата на внутренней Поверхности стены в МВСТЗХ ПЭСПОЛОЖВНИЯ ЖЕСТКИХ СБЯЗЙ между конструктивными слоями панели.Трехслойная стеновая панель. содержащая наружный и внутренний армированные бетонные слои. соединенные между собой жесткими связями в виде армированных бетонных консолей переменного сечения. и промежуточный теплоизоляционный слой. причем с внутренним бетонным слоем консоли соединены основанием с большей площадыо поперечного сечения. о т п и ч а ю щ а я ся тем. что. с цельно снижения теплопотерь и повышения технологичности изготовления. каждая консоль выполнена с коаксиально расположенным вкладышем изЗаказ 1942 Тираж 434 ВНИИПИ Государственного комитета по изобретениям и открытиьм при ГКНТ СССР
