Наружная стеновая панель здания

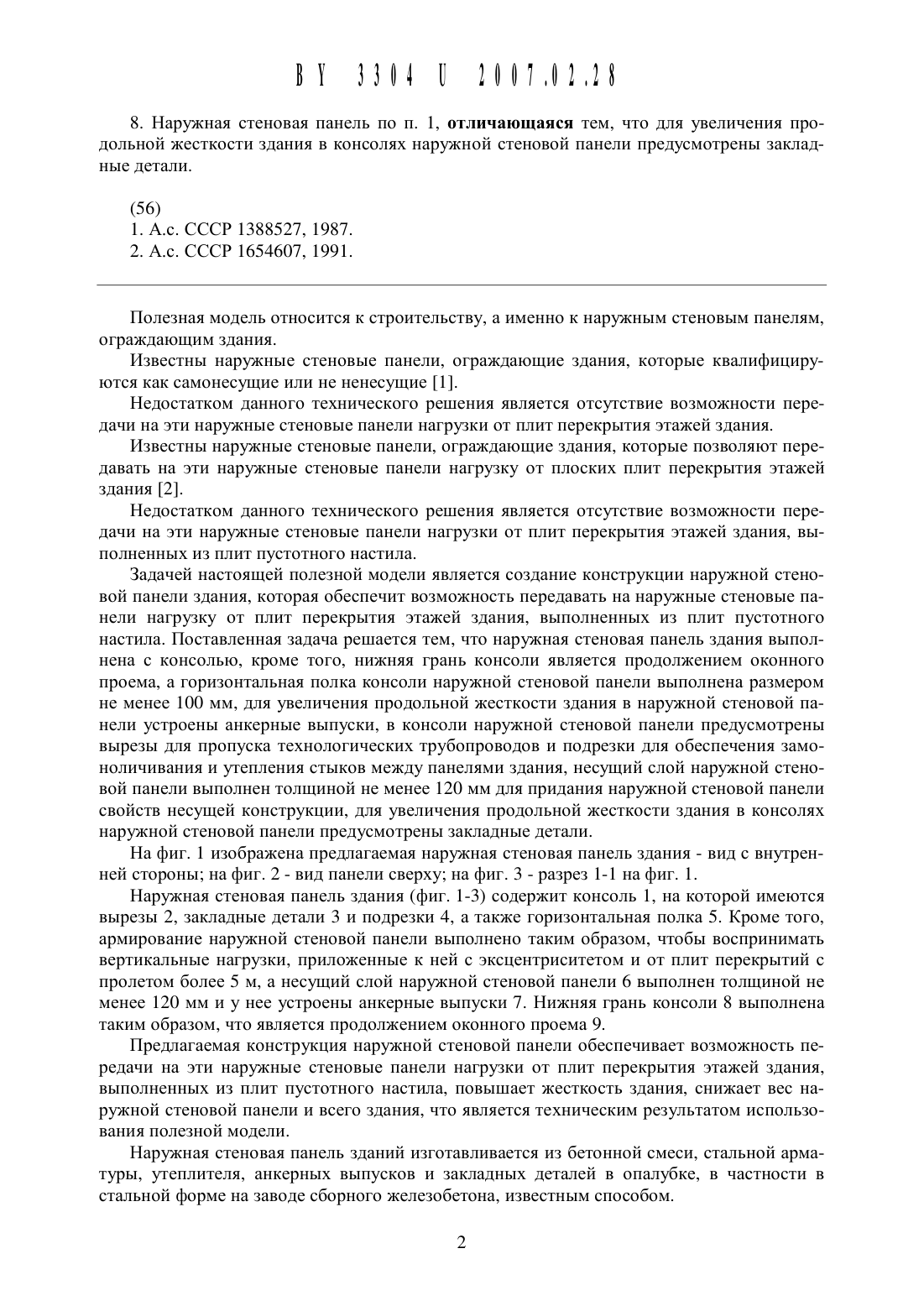

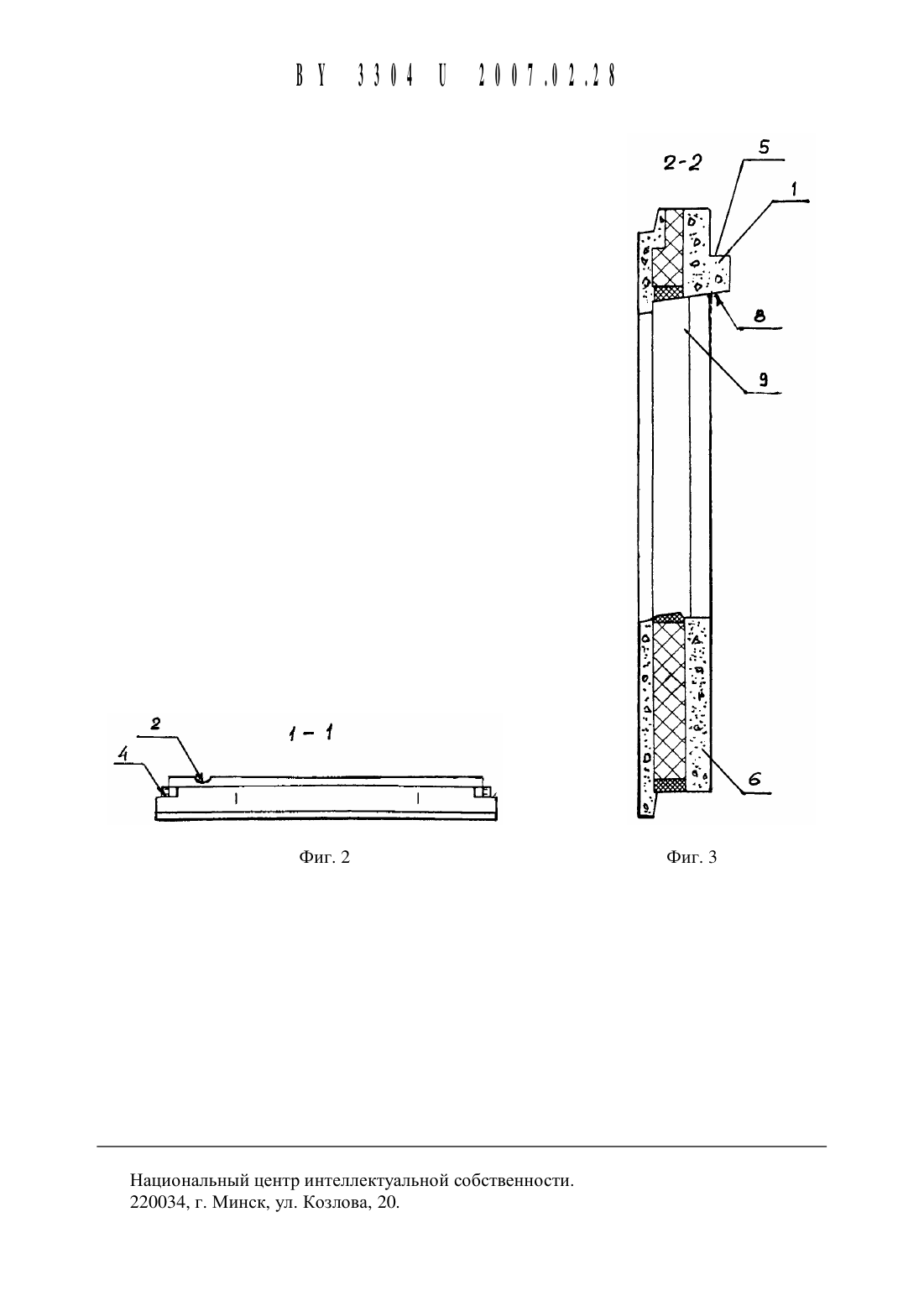

ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ к ПАТЕНТУ(71) Заявители СаПач Николай Иванович Иванов Анатолий Дмитриевич(72) Авторы СаПач Николай Иванович Иванов Анатолий Дмитриевич Савченко Александр Владимирович (ВУ)(73) Патентообладатели СаПач Николай Иванович Иванов Анатолий Дмитриевич Савченко Александр Владимирович (ВУ)1. Наружная стеновая Панель здания, отличающаяся тем, что она выПолнена с консолью.2. Наружная стеновая Панель По П. 1, отличающаяся тем, что нижняя грань ее консоли является Продолжением оконного Проема.3. Наружная стеновая Панель По П. 1, отличающаяся тем, что горизонтальная Полка консоли наружной стеновой Панели выПолнена размером не менее 100 мм.4. Наружная стеновая Панель По П. 1, отличающаяся тем, что для увеличения Продольной жесткости здания в наружной стеновой Панели устроены анкерные выПуски.5. Наружная стеновая Панель По П. 1, отличающаяся тем, что в консоли наружной стеновой Панели Предусмотрены вырезы для ПроПуска технологических трубопроводов.6. Наружная стеновая Панель По П. 1, отличающаяся тем, что в консоли наружной стеновой Панели Предусмотрены Подрезки для обеспечения замоноличивания и утепления стыков между Панелями здания.7. Наружная стеновая Панель По П. 1, отличающаяся тем, что несущий слой наружной стеновой Панели выПолнен толщиной не менее 120 мм для Придания наружной стеновой Панели свойств несуЩей конструкции.8. Наружная стеновая ПЗНВЛЬ ПО П. 1, ОТЛИЧЗЮЩЗЯСЯ ТСМ, ЧТО ДЛЯ УВСЛИЧСНИЯ ПрОДОЛЬНОЙ ЖССТКОСТИ здания В КОНСОЛЯХ наружной СТСНОВОЙ ПЗНСЛИ ПРСДУСМОТРСНЫ закладНЫВ детали.Полезная Модель относится К строительству, а именно К наружным стеновь 1 м панелям,ограждающим здания.Известны наружные стеновые панели, ограждающие здания, которые квалифицируются как самонесущие или не ненесущие 1.Недостатком данного технического решения является отсутствие возможности передачи на эти наружные стеновые панели нагрузки от плит перекрытия этажей здания.Известны наружные стеновые панели, ограждающие здания, которые позволяют передавать на эти наружные стеновые панели нагрузку от плоских плит перекрытия этажей здания 2.Недостатком данного технического рещения является отсутствие возможности передачи на эти наружные стеновые панели нагрузки от плит перекрытия этажей здания, вь 1 полненных из плит пустотного настила.Задачей настоящей полезной модели является создание конструкции наружной стеновой панели здания, которая обеспечит возможность передавать на наружные стеновые панели нагрузку от плит перекрытия этажей здания, выполненных из плит пустотного настила. Поставленная задача рещается тем, что наружная стеновая панель здания вь 1 полнена с консолью, кроме того, нижняя грань консоли является продолжением оконного проема, а горизонтальная полка консоли наружной стеновой панели выполнена размером не менее 100 мм, для увеличения продольной жесткости здания в наружной стеновой панели устроены анкерные выпуски, в консоли наружной стеновой панели предусмотрены вырезы для пропуска технологических трубопроводов и подрезки для обеспечения замоноличивания и утепления стыков между панелями здания, несущий слой наружной стеновой панели выполнен толщиной не менее 120 мм для придания наружной стеновой панели свойств несущей конструкции, для увеличения продольной жесткости здания в консолях наружной стеновой панели предусмотрены закладные детали.На фиг. 1 изображена предлагаемая наружная стеновая панель здания - вид с внутренней стороны на фиг. 2 - вид панели сверху на фиг. 3 - разрез 1-1 на фиг. 1.Наружная стеновая панель здания (фиг. 1-3) содержит консоль 1, на которой имеются вырезы 2, закладные детали 3 и подрезки 4, а также горизонтальная полка 5. Кроме того,армирование наружной стеновой панели выполнено таким образом, чтобы воспринимать вертикальные нагрузки, приложенные к ней с эксцентриситетом и от плит перекрытий с пролетом более 5 м, а несущий слой наружной стеновой панели 6 выполнен толщиной не менее 120 мм и у нее устроены анкерные выпуски 7. Нижняя грань консоли 8 выполнена таким образом, что является продолжением оконного проема 9.Предлагаемая конструкция наружной стеновой панели обеспечивает возможность передачи на эти наружные стеновые панели нагрузки от плит перекрытия этажей здания,выполненных из плит пустотного настила, повыщает жесткость здания, снижает вес наружной стеновой панели и всего здания, что является техническим результатом использования полезной модели.Наружная стеновая панель зданий изготавливается из бетонной смеси, стальной арматуры, утеплителя, анкерных выпусков и закладных деталей в опалубке, в частности в стальной форме на заводе сборного железобетона, известным способом.Национальный Центр Интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
