Система противовоздушной обороны страны

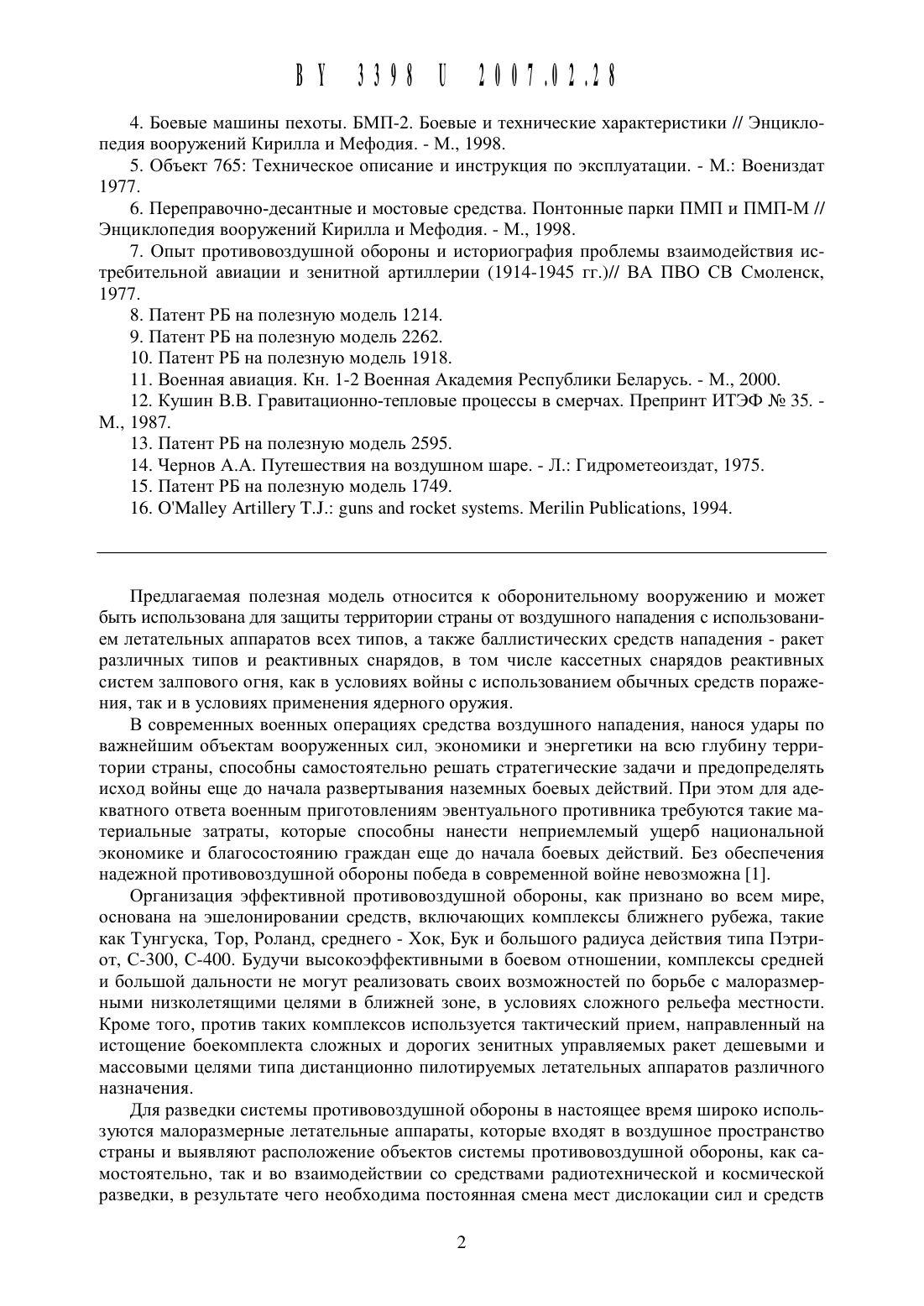

4. Боевые Машины пехоты. БМП-2. Боевые И технические характеристики // Энциклопедия вооружений Кирилла И Мефодия. - М., 1998.6. Переправочно-десантнь 1 е И Мостовые средства. Понтонные парки ПМП И ПМП-М // Энциклопедия вооружений Кирилла И Мефодия. - М., 1998.7. Опыт противовоздушной обороны И историография проблемы взаимодействия истребительной авиации И зенитной артиллерии (1914-1945 гг.)// ВА ПВО СВ Смоленск,1977.8. Патент РБ на полезную модель 1214.9. Патент РБ на полезную модель 2262.10. Патент РБ на полезную модель 1918.11. Военная авиация. Кн. 1-2 Военная Академия Республики Беларусь. - М., 2000.12. Кушин В.В. Гравитационно-тепловые процессы в смерчах. Препринт ИТЭФ Не 35. М., 1987.13. Патент РБ на полезную модель 2595.14. Чернов А.А. Путешествия на воздушном шаре. - Л. ГИдрометеоИздат, 1975.15. Патент РБ на полезную модель 1749.16. ОМа 11 еу АПШегу Т.. ипз апб гос 1 ег зузгешз. МегШп Риыйсайопз, 1994.Предлагаемая полезная модель относится к оборонительному вооружению И может быть использована для защиты территории страны от воздушного нападения с использованием летательных аппаратов всех типов, а также баллистических средств нападения - ракет различных типов И реактивных снарядов, в том числе кассетных снарядов реактивных систем залпового огня, как в условиях войны с использованием обычных средств поражения, так И в условиях применения ядерного оружия.В современных военных операциях средства воздушного нападения, нанося удары по важнейшим объектам вооруженных сил, экономики И энергетики на всю глубину территории страны, способны самостоятельно решать стратегические задачи И предопределять исход войны еще до начала развертывания наземных боевых действий. При этом для адекватного ответа военным приготовлениям эвентуального противника требуются такие материальные затраты, которые способны нанести неприемлемый ущерб национальной экономике И благосостоянию граждан еще до начала боевых действий. Без обеспечения надежной противовоздушной обороны победа в современной войне невозможна 1.Организация эффективной противовоздушной обороны, как признано во всем мире,основана на эшелонировании средств, включающих комплексы ближнего рубежа, такие как Тунгуска, Тор, Роланд, среднего - Хок, Бук И большого радиуса действия типа Пэтриот, С-300, С-4 ОО. Будучи высокоэффективными в боевом отношении, комплексы средней И большой дальности не могут реализовать своих возможностей по борьбе с малоразмернь 1 ми низколетящими целями в ближней зоне, в условиях сложного рельефа местности. Кроме того, против таких комплексов используется тактический прием, направленный на истощение боекомплекта сложных И дорогих зенитных управляемых ракет дешевыми И массовыми целями типа дистанционно пилотируемых летательных аппаратов различного назначения.Для разведки системы противовоздушной обороны в настоящее время широко используются малоразмернь 1 е летательные аппараты, которые входят в воздушное пространство страны И выявляют расположение объектов системы противовоздушной обороны, как самостоятельно, так И во взаимодействии со средствами радиотехнической И космической разведки, в результате чего необходима постоянная смена мест дислокации сил И средствПВО, что сопряжено с большими материальными затратами, кроме того, при перемещении большинство элементов системь 1 противовоздушной обороны, такие, например, как командные пункты, радиолокационные станции большой и средней мощности, не могут использоваться по своему прямому назначению, что сказывается на функционировании всей системы противовоздушной обороны.Известны системы противовоздушной обороны, включающие группировку истребительной авиации, зенитные огневые средства, использующие для поражения летательных аппаратов противника скорострельные автоматические пушки, ракеты, снабженные системами наведения, осколочно-фугасными и ядерными боевыми частями, однако полностью защитить от поражения охраняемые объекты, находящиеся на всей территории страны, они не в состоянии.Находящийся на вооружении частей ПВО страны зенитно-ракетный комплекс С-300 различных модификаций 2, 3 позволяет вести борьбу с отдельными летательными аппаратами, однако, как показал опыт его эксплуатации, он весьма дорог, требует привлечения большого числа высококвалифицированных специалистов и обладает ограниченным запасом ракет, что является его недостатком.Наиболее близким по технической сущности решением является привлечение для усиления ПВО мобильных подразделений сухопутных войск (мотоманевренных групп),имеющих на своем вооружении боевую машину пехоты БМП-2 4, вооруженную 30 мм автоматической пушкой 2 А 42, системой наведения и зенитным прицелом, оснащенную навигационной аппаратурой и средствами связи, или БМП-1 5, в комплект которой входит переносной зенитно-ракетный комплекс 3. Однако, как показал опыт их боевого применения, расход боеприпасов, обеспечивающий поражение отдельной скоростной цели, составляет более 10000 выстрелов для БМП-2 или более 10 ракет для БМП-1, что не только не обеспечивает отражение массированного воздушного нападения, но и может стать причиной гибели населения и множества пожаров в радиусе до 10 километров, использование боевой машины пехоты в качестве мобильного поста системы воздушного наблюдения, оповещения и связи (ВНОС) 7 связано с большими материальными затратами, кроме того, многие опасные участки территории страны находятся в непроходимой для техники местности.В условиях применения эвентуальным противником ядерного оружия экипажи средств ПВО уничтожаются при взрыве ядерного боеприпаса, так как система управления боевой части стратегических крылатых ракет большой дальности типа А 6 М-86 В АЬСМ 11 и более современных предусматривает ее подрыв с образованием всех поражающих факторов (световое излучение, ударная волна, проникающая радиация, электромагнитный импульс, радиоактивное заражение местности) в случае поражения ракеты средством ПВО, например осколком зенитного снаряда. При этом сбившее крылатую ракету средство ПВО мгновенно выводится из строя. Зная данное обстоятельство, расчеты средств ПВО ближнего действия будут вынуждены пропускать крылатые ракеты большого радиуса действия под угрозой собственной гибели. Реактивные снаряды систем залпового огня 16, как обычные, так и кассетные, в силу их высокой скорости и массированного характера применения не могут быть поражены известными средствами противовоздушной обороны.Так как важные народнохозяйственные и военные объекты имеются в большом количестве, зачастую обладают большими размерами, например линии электропередач, нефтегазопроводы, крупные административные и промышленные центры (города), и расположены по всей территории страны, то для защиты каждого объекта требуется выделение большого количества средств противовоздушной обороны 7.Технической задачей предлагаемой полезной модели является обеспечение каждого объекта на всей территории страны надежной (устойчивой и безопасной для населения) защитой от массированного воздушного нападения и обеспечение устойчивости противовоздушной обороны даже в условиях применения противником ядерного оружия.Это достигается тем, что наиболее важные объекты системы противовоздушной обороны страны радиолокационные станции, станции тропосферной и космической связи командные пункты, взлетно-посадочнь 1 е площадки летательных аппаратов истребительной авиации, стартовые позиции зенитно-ракетнь 1 х комплексов - располагаются в акваториях естественных и искусственных водоемов на самодвижущихся плавсредствах,оборудованных защитными водяными экранами, дистанционно управляемыми дальнобойнь 1 ми гидромониторами. При этом часть средств разведки, связи, управления и поражения располагаются на аэростатических устройствах различных типов.На фиг. 1 изображено самодвижущееся плавсредство, предназначенное для размещения командного пункта зенитно-ракетного подразделения, оборудованное защитными водяными экранами и дистанционно управляемыми гидромониторами. На фиг. 2 изображено привязное управляемое аэростатическое устройство противовоздушного заграждения,снабженное дальнобойным гидромонитором. На фиг. 3 изображено высотное аэростатическое устройство, предназначенное для создания искусственных вихрей в стратосфере и верхней тропосфере. На фиг. 4 изображена система противовоздушной обороны страны в целом.Самодвижущееся плавсредство 1 состоит из стандартных модулей - складных паромно-мостовь 1 х звеньев двух типов речных 2, число которых определяется функциональным назначением плавсредства платформа для размещения техники (оборудования), плавучий склад, плавучая взлетно-посадочная площадка и т.д., и береговых 3, снабженных аппарелями для погрузки и разгрузки техники 4, моторных секций 5, заполняемых водой защитных экранов 6, гидромониторов 7, навигационной системы 8 и системы управления движением и гидромониторами 9.Привязное управляемое аэростатическое устройство 10 состоит из аэростата 11, подвесной системы 12, стабилизированной платформы 13, гидромонитора 7, системы управления гидромонитором 9 с приводами наведения 14, изотермической емкости для жидкости 15, системы электропитания 16 якорного троса 17, лебедки 18, снабженной винтовым анкером 19.Высотное аэростатическое устройство 20 состоит из высотного аэростата-парашюта 21,аналогичного описанным в литературе советскому исследовательскому аэростату СССР ВР-62 или американским Стратоскоп и Стратоскоп-2 14, подвесной системы 12,изотермической емкости для жидкости 15, энергоустановки 22, системы управления 9,балластной оболочки 23, распылителя жидкости и поражающих элементов 14 24.Система противовоздушной обороны страны состоит из центрального и территориальных командных пунктов 25, размещенных на самодвижущихся плавсредствах 1, группировки истребительной авиации 26 и зенитных огневых средств 27, также размещенных(базирующихся) на самодвижущихся плавсредствах 1, которые располагаются в акватории водоемов (озер, рек и т.д.), группировки привязных аэростатических устройств 10,снабженных средствами разведки, связи и поражения, наземная система воздушного наблюдения, оповещения и связи включает посты наблюдения 28, вооруженные средствами противовоздушной обороны ближнего действия и личным оружием, снабженные средствами разведки, связи и транспортными средствами, группировки высотных аэростатических устройств 20, снабженных средствами разведки, связи и поражения.Функционирует система следующим образом в мирное время элементы управления,истребительная авиация 26 и зенитные огневые средства 27 находятся в режиме боевого дежурства на своих позициях согласно штатному расписанию, в степени боевой готовности Постоянная остальные элементы системы (плавсредства 1, аэростатические устройства 10, 20, вооружение и оборудование системы воздушного наблюдения, оповещения и связи) находятся на хранении на базах хранения, личный (кадровый) состав вооруженных сил страны проходит подготовку в пунктах постоянной дислокации (учебных центрах),запаснои приписнои состав, предназначенныи для укомплектования подразделении, проживает в населенных пунктах по месту прописки и осуществляет повседневную трудовуюдеятельность на предприятиях народного хозяйства. Ведется непрерывная разведка мест базирования средств воздушного нападения.При возникновении угрозы воздушного нападения со стороны эвентуального противника проводятся мероприятия по приведению системы противовоздушной обороны в состояние боевой готовности Военная опасность, при этом части и подразделения вооруженных сил страны выводятся из пунктов постоянной дислокации в запасные (секретные) районы, плавсредства 1 собираются и размещаются скрытно в акватории водоемов,при этом часть плавсредств собирается как запасные взлетно-посадочнь 1 е площадки истребительной авиации 26, посты системы воздушного наблюдения, оповещения и связи 28 занимают свои места согласно боевому расчету как на территории страны, так и вблизи авиабаз (станций слежения за космическим аппаратами системы глобальной (космической) разведки, навигации и связи, стартовых площадок, баз технической подготовки к боевому применению дальнобойной артиллерии и средств воздушного нападения, мест базирования военно-морских сил) на территории государств эвентуального противника,проводятся мероприятия по мобилизации приписного состава, техники народного хозяйства и укомплектование частей и подразделений вооруженных сил страны. По мере развертывания плавсредств 1 часть командных пунктов 26 и зенитных огневых средств 27 размещаются на плавсредствах 1. Аэростатические устройства 10, 20 выводятся на стартовые позиции, где готовятся к боевому применению заполняются газом, производится зарядка и установка на штатные места аккумуляторных батарей 8, 9, заправляются жидкостью изотермические емкости 17 и производится ее разогрев до температуры 90-150 С,организуется непрерывная метеоразведка с использованием авиации, шаров-пилотов, привязных аэростатических устройств, метеозондов, метеорологических ракет, ветровых ружей и т.д.В случае выявления признаков подготовки эвентуальным противником применения средств воздушного нападения система противовоздушной обороны страны переводится в степень боевой готовности Полная. При этом военно-воздушные силы страны и посты системы воздушного наблюдения, оповещения и связи 28, находящиеся на территории эвентуального противника, проводят мероприятия по созданию помех применению средств воздушного нападения и дальнобойной артиллерии (реактивных систем залпового огня). Посты системы воздушного наблюдения, оповещения и связи 28, расположенные на территории страны, осуществляют разведку воздушного пространства, а также охрану и оборону важных объектов промышленности инфраструктуры страны от действия разведывательных групп. Зенитные огневые средства 27 и командные пункты 26 скрытно занимают места на плавсредствах и осуществляют боевую работу без перемещения по акватории водоемов, в случае необходимости их перемещения проводятся мероприятия по маскировке и демонстративно-отвлекающие действия с использованием ложных целей. Привязные аэростатические устройства 10 поднимаются в воздух в полном составе, вь 1 сотные аэростатические устройства 20 поднимаются в стратосферу частично.В случае выявления фактов старта средств воздушного нападения (пуска баллистических ракет и снарядов), после оценки угрозы, зенитные огневые средства 27, находящиеся на плавсредствах 1 и расположенные на угрожаемых участках, переводятся в режим противоракетного маневра - выполняют циркуляции 10 по акваториям водоемов с одновременной постановкой дымовых и водно-капельных завес. Посты системы воздушного наблюдения, оповещения и связи 28, находящиеся на угрожаемых (ракетоопасных) участках, готовятся к поражению воздушных целей. Высотные аэростатические устройства 20 поднимаются в стратосферу в полном составе и выводятся на вероятные направления(районы) пролета высотных средств воздушного нападения самолетов-разведчиков, самолетов-носителей крылатых ракет, воздушных командных пунктов.При подходе к границам страны высотных средств воздушного нападения 11 (самолетов-носителей высокоточного оружия, баллистических ракет, снарядов реактивных сис
