Система защиты промышленных и военных объектов от массированного воздушного нападения

Номер патента: U 1214

Опубликовано: 30.12.2003

Авторы: Коротченко Люся Максимовна, Бухаров Андрей Владимирович

Скачать PDF файл.

Текст

Смотреть все

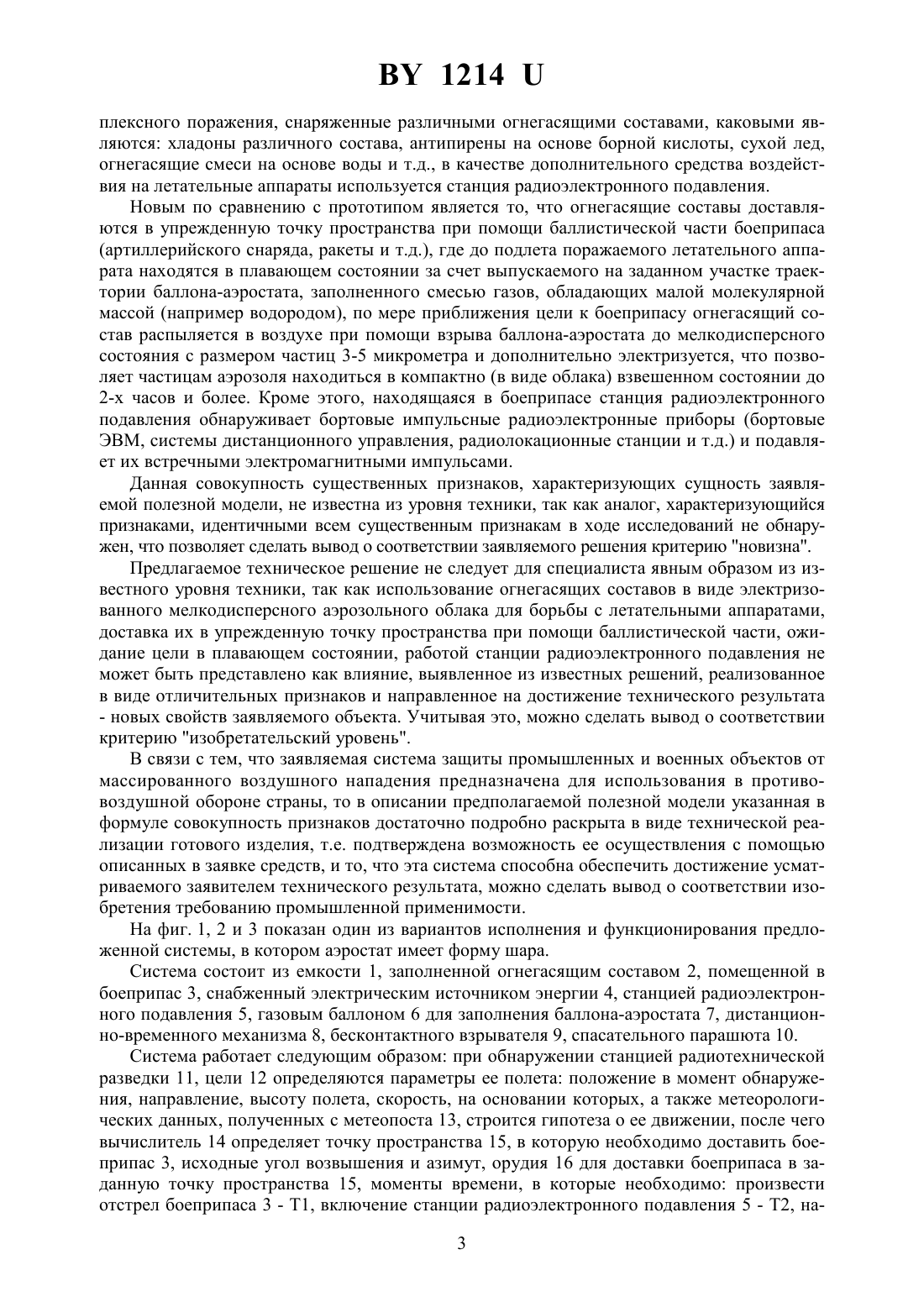

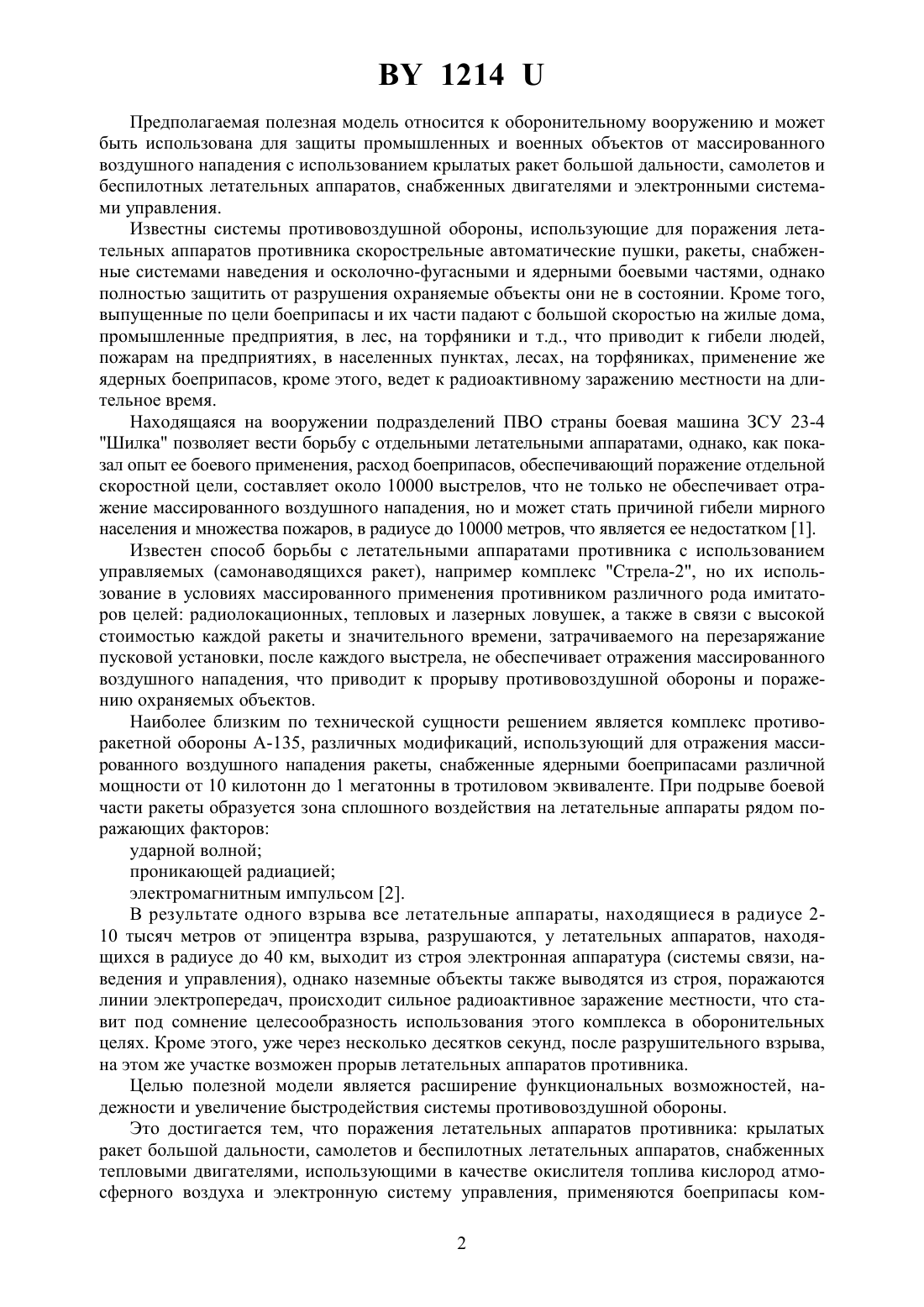

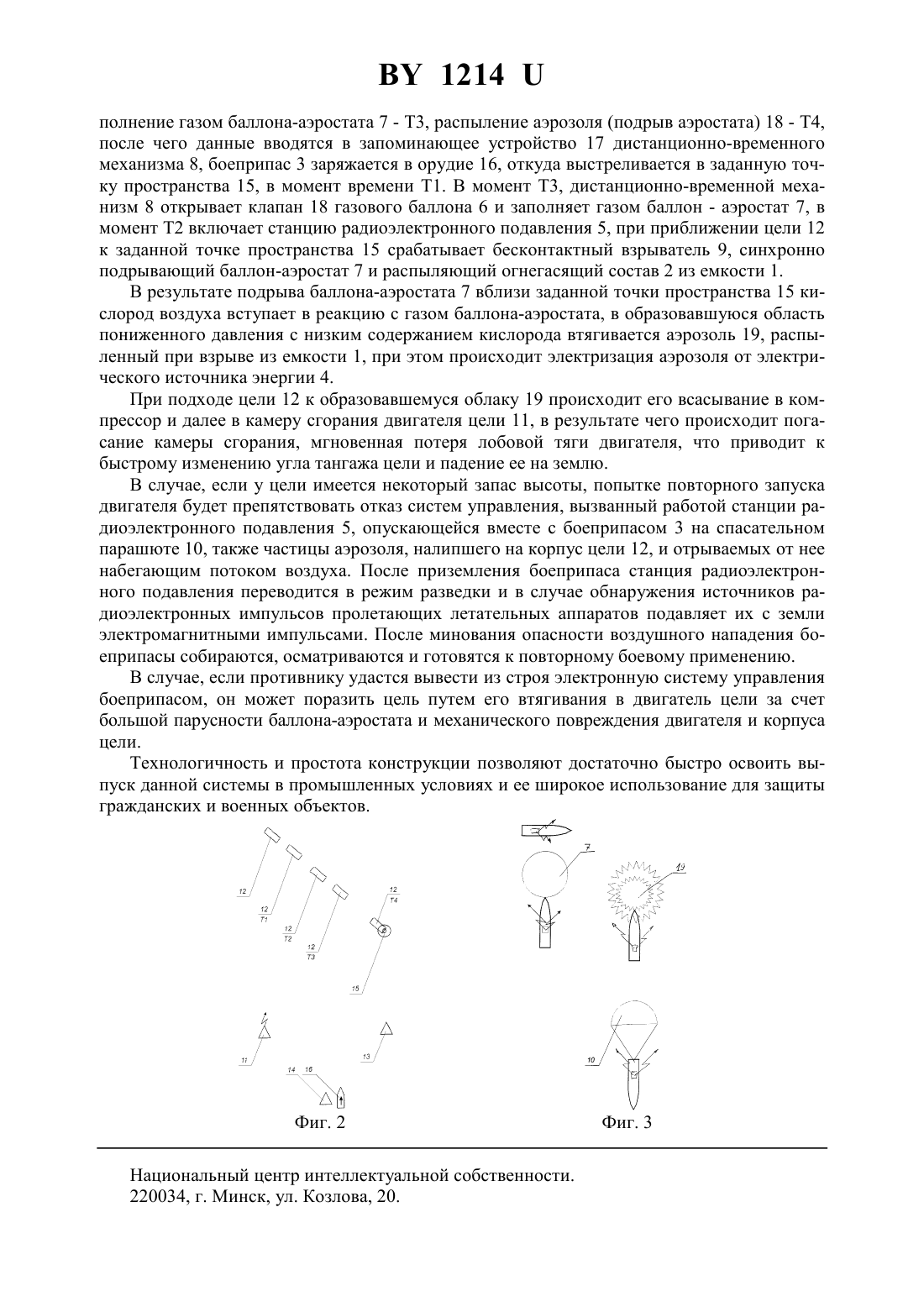

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СИСТЕМА ЗАЩИТЫ ПРОМЫШЛЕННЫХ И ВОЕННЫХ ОБЪЕКТОВ ОТ МАССИРОВАННОГО ВОЗДУШНОГО НАПАДЕНИЯ(71) Заявители Бухаров Андрей Владимирович Коротченко Люся Максимовна(72) Авторы Бухаров Андрей Владимирович Коротченко Люся Максимовна(73) Патентообладатели Бухаров Андрей Владимирович Коротченко Люся Максимовна(57) Система защиты гражданских и военных объектов от массированного воздушного нападения противника, включающая станцию разведки целей, метеостанцию, орудие,специальные боеприпасы, выстреливаемые в упрежденную точку пространства, отличающаяся тем, что пространственно-временные возможности боеприпасов расширены за счет снабжения их дистанционно-временным механизмом, станцией радиоэлектронного подавления навигационных систем и электронных систем управления воздушно-космических средств нападения, баллоном-аэростатом, емкостью, заполненной огнегасящим составом, электрическим источником энергии для электризации огнегасящего состава,бесконтактным взрывателем баллона-аэростата и спасательным парашютом. 1214 Предполагаемая полезная модель относится к оборонительному вооружению и может быть использована для защиты промышленных и военных объектов от массированного воздушного нападения с использованием крылатых ракет большой дальности, самолетов и беспилотных летательных аппаратов, снабженных двигателями и электронными системами управления. Известны системы противовоздушной обороны, использующие для поражения летательных аппаратов противника скорострельные автоматические пушки, ракеты, снабженные системами наведения и осколочно-фугасными и ядерными боевыми частями, однако полностью защитить от разрушения охраняемые объекты они не в состоянии. Кроме того,выпущенные по цели боеприпасы и их части падают с большой скоростью на жилые дома,промышленные предприятия, в лес, на торфяники и т.д., что приводит к гибели людей,пожарам на предприятиях, в населенных пунктах, лесах, на торфяниках, применение же ядерных боеприпасов, кроме этого, ведет к радиоактивному заражению местности на длительное время. Находящаяся на вооружении подразделений ПВО страны боевая машина ЗСУ 23-4 Шилка позволяет вести борьбу с отдельными летательными аппаратами, однако, как показал опыт ее боевого применения, расход боеприпасов, обеспечивающий поражение отдельной скоростной цели, составляет около 10000 выстрелов, что не только не обеспечивает отражение массированного воздушного нападения, но и может стать причиной гибели мирного населения и множества пожаров, в радиусе до 10000 метров, что является ее недостатком 1. Известен способ борьбы с летательными аппаратами противника с использованием управляемых (самонаводящихся ракет), например комплекс Стрела-2, но их использование в условиях массированного применения противником различного рода имитаторов целей радиолокационных, тепловых и лазерных ловушек, а также в связи с высокой стоимостью каждой ракеты и значительного времени, затрачиваемого на перезаряжание пусковой установки, после каждого выстрела, не обеспечивает отражения массированного воздушного нападения, что приводит к прорыву противовоздушной обороны и поражению охраняемых объектов. Наиболее близким по технической сущности решением является комплекс противоракетной обороны А-135, различных модификаций, использующий для отражения массированного воздушного нападения ракеты, снабженные ядерными боеприпасами различной мощности от 10 килотонн до 1 мегатонны в тротиловом эквиваленте. При подрыве боевой части ракеты образуется зона сплошного воздействия на летательные аппараты рядом поражающих факторов ударной волной проникающей радиацией электромагнитным импульсом 2. В результате одного взрыва все летательные аппараты, находящиеся в радиусе 210 тысяч метров от эпицентра взрыва, разрушаются, у летательных аппаратов, находящихся в радиусе до 40 км, выходит из строя электронная аппаратура (системы связи, наведения и управления), однако наземные объекты также выводятся из строя, поражаются линии электропередач, происходит сильное радиоактивное заражение местности, что ставит под сомнение целесообразность использования этого комплекса в оборонительных целях. Кроме этого, уже через несколько десятков секунд, после разрушительного взрыва,на этом же участке возможен прорыв летательных аппаратов противника. Целью полезной модели является расширение функциональных возможностей, надежности и увеличение быстродействия системы противовоздушной обороны. Это достигается тем, что поражения летательных аппаратов противника крылатых ракет большой дальности, самолетов и беспилотных летательных аппаратов, снабженных тепловыми двигателями, использующими в качестве окислителя топлива кислород атмосферного воздуха и электронную систему управления, применяются боеприпасы ком 2 1214 плексного поражения, снаряженные различными огнегасящими составами, каковыми являются хладоны различного состава, антипирены на основе борной кислоты, сухой лед,огнегасящие смеси на основе воды и т.д., в качестве дополнительного средства воздействия на летательные аппараты используется станция радиоэлектронного подавления. Новым по сравнению с прототипом является то, что огнегасящие составы доставляются в упрежденную точку пространства при помощи баллистической части боеприпаса(артиллерийского снаряда, ракеты и т.д.), где до подлета поражаемого летательного аппарата находятся в плавающем состоянии за счет выпускаемого на заданном участке траектории баллона-аэростата, заполненного смесью газов, обладающих малой молекулярной массой (например водородом), по мере приближения цели к боеприпасу огнегасящий состав распыляется в воздухе при помощи взрыва баллона-аэростата до мелкодисперсного состояния с размером частиц 3-5 микрометра и дополнительно электризуется, что позволяет частицам аэрозоля находиться в компактно (в виде облака) взвешенном состоянии до 2-х часов и более. Кроме этого, находящаяся в боеприпасе станция радиоэлектронного подавления обнаруживает бортовые импульсные радиоэлектронные приборы (бортовые ЭВМ, системы дистанционного управления, радиолокационные станции и т.д.) и подавляет их встречными электромагнитными импульсами. Данная совокупность существенных признаков, характеризующих сущность заявляемой полезной модели, не известна из уровня техники, так как аналог, характеризующийся признаками, идентичными всем существенным признакам в ходе исследований не обнаружен, что позволяет сделать вывод о соответствии заявляемого решения критерию новизна. Предлагаемое техническое решение не следует для специалиста явным образом из известного уровня техники, так как использование огнегасящих составов в виде электризованного мелкодисперсного аэрозольного облака для борьбы с летательными аппаратами,доставка их в упрежденную точку пространства при помощи баллистической части, ожидание цели в плавающем состоянии, работой станции радиоэлектронного подавления не может быть представлено как влияние, выявленное из известных решений, реализованное в виде отличительных признаков и направленное на достижение технического результата- новых свойств заявляемого объекта. Учитывая это, можно сделать вывод о соответствии критерию изобретательский уровень. В связи с тем, что заявляемая система защиты промышленных и военных объектов от массированного воздушного нападения предназначена для использования в противовоздушной обороне страны, то в описании предполагаемой полезной модели указанная в формуле совокупность признаков достаточно подробно раскрыта в виде технической реализации готового изделия, т.е. подтверждена возможность ее осуществления с помощью описанных в заявке средств, и то, что эта система способна обеспечить достижение усматриваемого заявителем технического результата, можно сделать вывод о соответствии изобретения требованию промышленной применимости. На фиг. 1, 2 и 3 показан один из вариантов исполнения и функционирования предложенной системы, в котором аэростат имеет форму шара. Система состоит из емкости 1, заполненной огнегасящим составом 2, помещенной в боеприпас 3, снабженный электрическим источником энергии 4, станцией радиоэлектронного подавления 5, газовым баллоном 6 для заполнения баллона-аэростата 7, дистанционно-временного механизма 8, бесконтактного взрывателя 9, спасательного парашюта 10. Система работает следующим образом при обнаружении станцией радиотехнической разведки 11, цели 12 определяются параметры ее полета положение в момент обнаружения, направление, высоту полета, скорость, на основании которых, а также метеорологических данных, полученных с метеопоста 13, строится гипотеза о ее движении, после чего вычислитель 14 определяет точку пространства 15, в которую необходимо доставить боеприпас 3, исходные угол возвышения и азимут, орудия 16 для доставки боеприпаса в заданную точку пространства 15, моменты времени, в которые необходимо произвести отстрел боеприпаса 3 - Т 1, включение станции радиоэлектронного подавления 5 - Т 2, на 3 1214 полнение газом баллона-аэростата 7 - Т 3, распыление аэрозоля (подрыв аэростата) 18 - Т 4,после чего данные вводятся в запоминающее устройство 17 дистанционно-временного механизма 8, боеприпас 3 заряжается в орудие 16, откуда выстреливается в заданную точку пространства 15, в момент времени Т 1. В момент Т 3, дистанционно-временной механизм 8 открывает клапан 18 газового баллона 6 и заполняет газом баллон - аэростат 7, в момент Т 2 включает станцию радиоэлектронного подавления 5, при приближении цели 12 к заданной точке пространства 15 срабатывает бесконтактный взрыватель 9, синхронно подрывающий баллон-аэростат 7 и распыляющий огнегасящий состав 2 из емкости 1. В результате подрыва баллона-аэростата 7 вблизи заданной точки пространства 15 кислород воздуха вступает в реакцию с газом баллона-аэростата, в образовавшуюся область пониженного давления с низким содержанием кислорода втягивается аэрозоль 19, распыленный при взрыве из емкости 1, при этом происходит электризация аэрозоля от электрического источника энергии 4. При подходе цели 12 к образовавшемуся облаку 19 происходит его всасывание в компрессор и далее в камеру сгорания двигателя цели 11, в результате чего происходит погасание камеры сгорания, мгновенная потеря лобовой тяги двигателя, что приводит к быстрому изменению угла тангажа цели и падение ее на землю. В случае, если у цели имеется некоторый запас высоты, попытке повторного запуска двигателя будет препятствовать отказ систем управления, вызванный работой станции радиоэлектронного подавления 5, опускающейся вместе с боеприпасом 3 на спасательном парашюте 10, также частицы аэрозоля, налипшего на корпус цели 12, и отрываемых от нее набегающим потоком воздуха. После приземления боеприпаса станция радиоэлектронного подавления переводится в режим разведки и в случае обнаружения источников радиоэлектронных импульсов пролетающих летательных аппаратов подавляет их с земли электромагнитными импульсами. После минования опасности воздушного нападения боеприпасы собираются, осматриваются и готовятся к повторному боевому применению. В случае, если противнику удастся вывести из строя электронную систему управления боеприпасом, он может поразить цель путем его втягивания в двигатель цели за счет большой парусности баллона-аэростата и механического повреждения двигателя и корпуса цели. Технологичность и простота конструкции позволяют достаточно быстро освоить выпуск данной системы в промышленных условиях и ее широкое использование для защиты гражданских и военных объектов. Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.

МПК / Метки

МПК: F41C 39/00

Метки: промышленных, защиты, объектов, воздушного, система, военных, массированного, нападения
