Система диспетчеризации, централизованного контроля, мониторинга и телеметрии

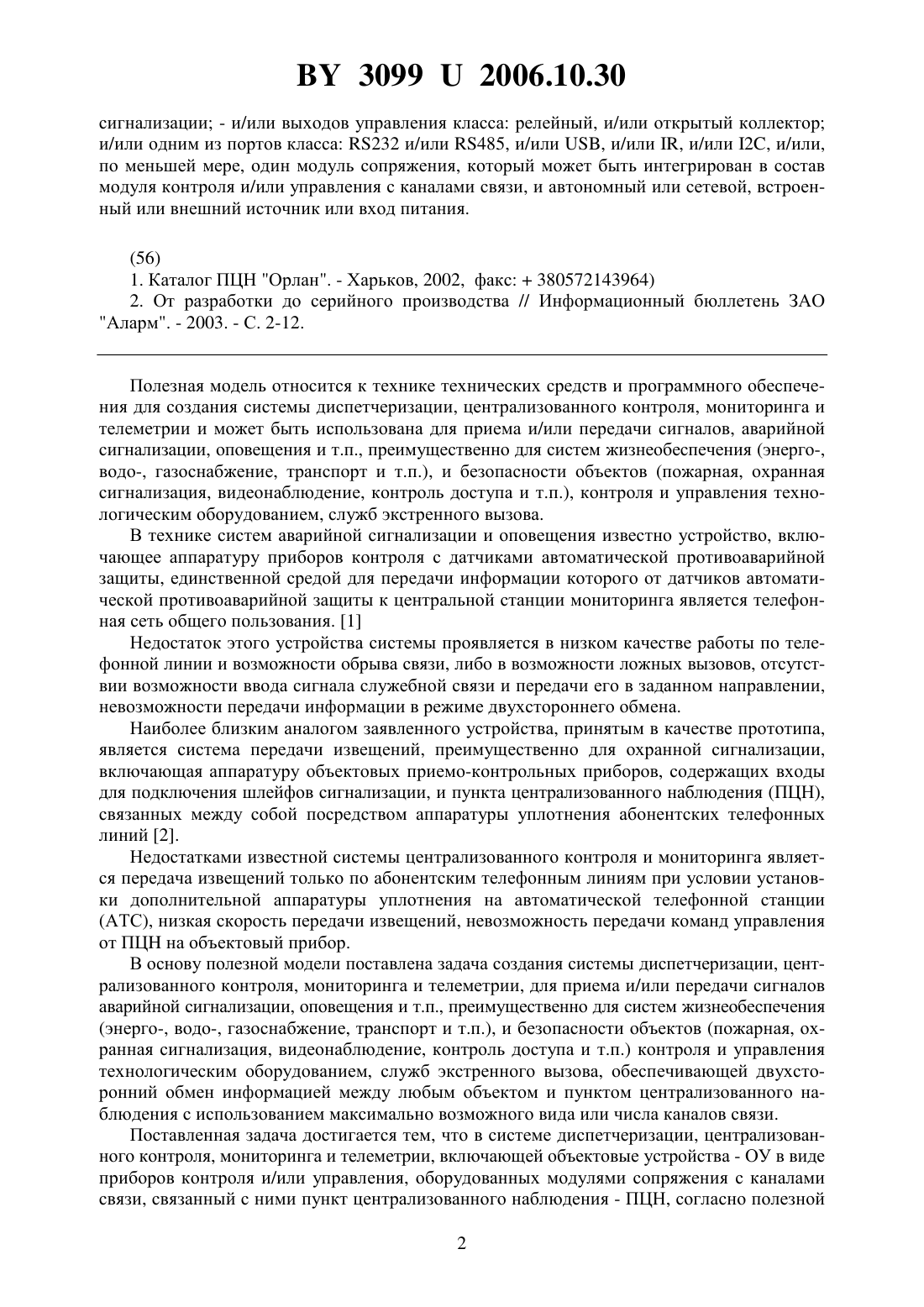

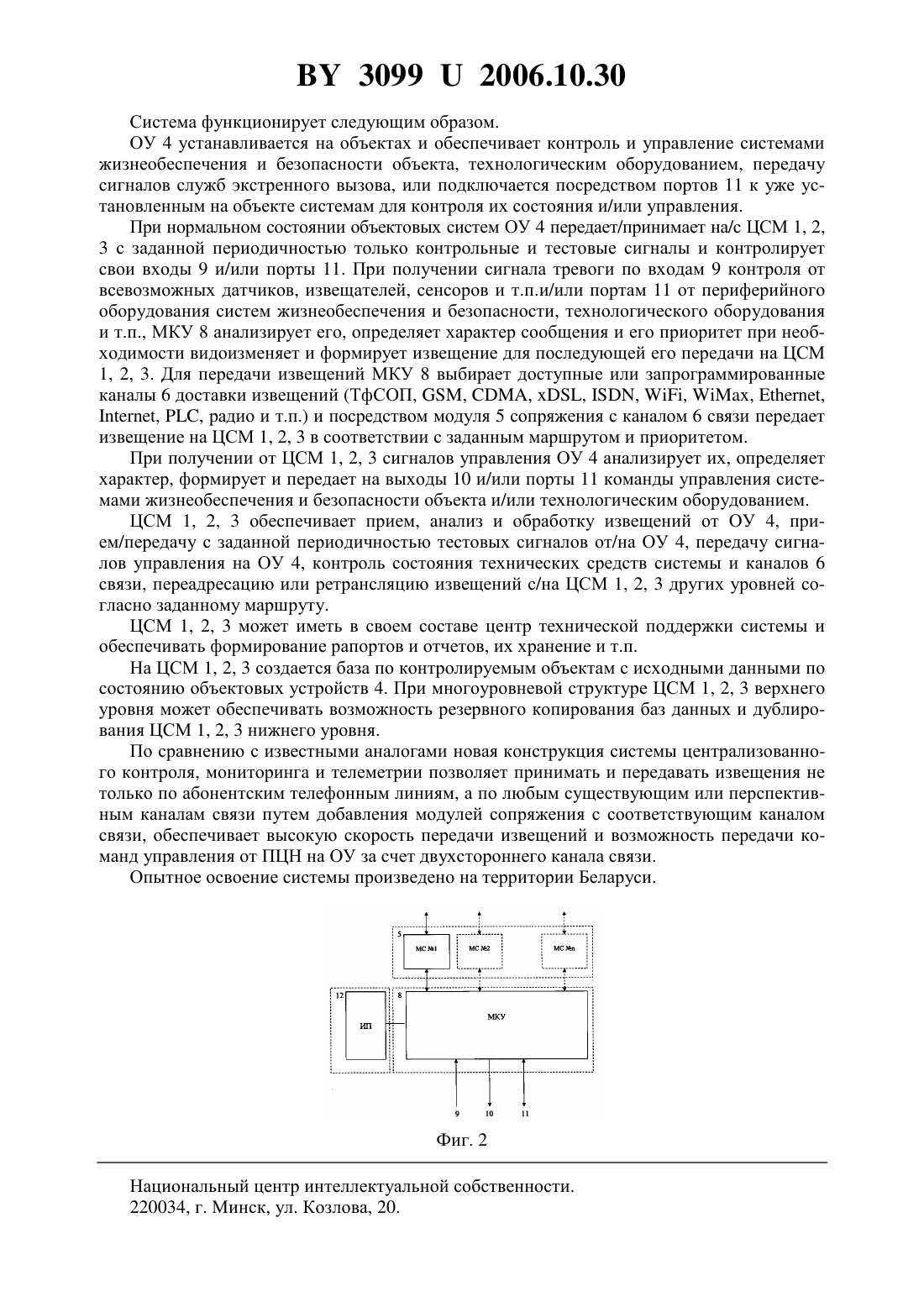

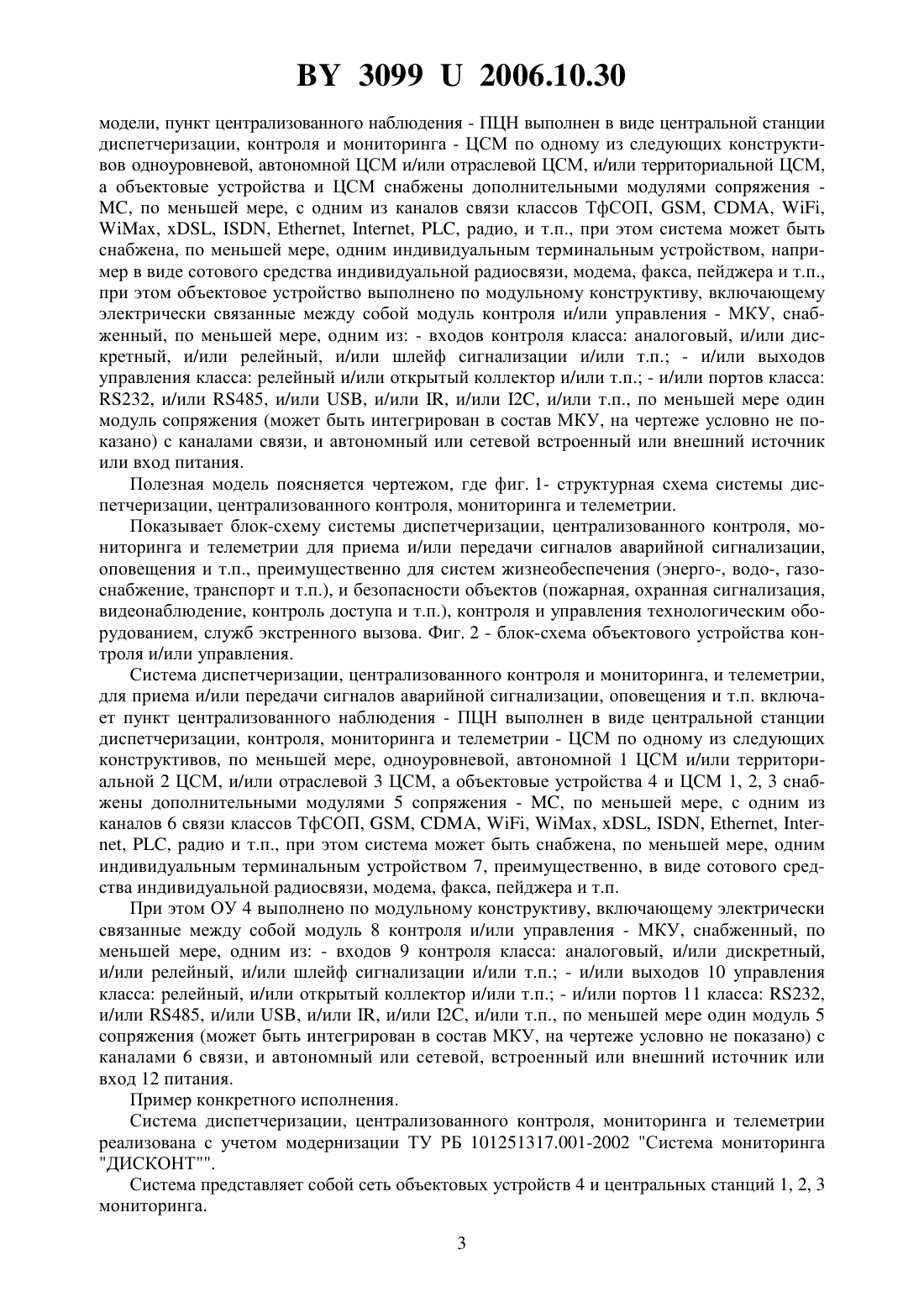

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(72) Авторы Кравчук Николай Иванович(71) Заявитель Ласкаржевская Юлия ВлаЛомашко Сергей Александровичдимировна(73) Патентообладатель Ласкаржевская Юлия Владимировна(57) Система диспетчеризации, централизованного контроля, мониторинга и телеметрии для приема и/или передачи сигналов аварийной сигнализации и оповещения, включающая объектовые устройства в виде приборов контроля и/или управления, оборудованных модулями сопряжения с каналами связи, и связанный с ними пункт централизованного наблюдения, отличающаяся тем, что пункт централизованного наблюдения выполнен в виде центральной станции диспетчеризации, контроля, мониторинга и телеметрии по одному из следующих конструктивов, по меньшей мере, одноуровневой, автономной и/или отраслевой, и/или территориальной, а объектовые устройства и упомянутые выше центральные станции мониторинга снабжены дополнительными модулями сопряжения, по меньшей мере, с одним из каналов связи классов ТфСОП, , , , , , , радио, при этом система может быть снабжена, по меньшей мере, одним индивидуальным терминальным устройством, преимущественно, в виде сотового средства индивидуальной радиосвязи, модема, факса, пейджера, а объектовые устройства выполнены по модульному конструктиву, включающему электрически связанные между собой модуль контроля и/или управления, снабженный, по меньшей мере, одним из входов контроля класса аналоговый и/или дискретный, и/или релейный, и/или шлейф 30992006.10.30 сигнализации - и/или выходов управления класса релейный, и/или открытый коллектор и/или одним из портов класса 232 и/или 485, и/или , и/или , и/или 2, и/или,по меньшей мере, один модуль сопряжения, который может быть интегрирован в состав модуля контроля и/или управления с каналами связи, и автономный или сетевой, встроенный или внешний источник или вход питания.(56) 1. Каталог ПЦН Орлан. - Харьков, 2002, факс 380572143964) 2. От разработки до серийного производства // Информационный бюллетень ЗАО Аларм. - 2003. - С. 2-12. Полезная модель относится к технике технических средств и программного обеспечения для создания системы диспетчеризации, централизованного контроля, мониторинга и телеметрии и может быть использована для приема и/или передачи сигналов, аварийной сигнализации, оповещения и т.п., преимущественно для систем жизнеобеспечения (энерго-,водо-, газоснабжение, транспорт и т.п.), и безопасности объектов (пожарная, охранная сигнализация, видеонаблюдение, контроль доступа и т.п.), контроля и управления технологическим оборудованием, служб экстренного вызова. В технике систем аварийной сигнализации и оповещения известно устройство, включающее аппаратуру приборов контроля с датчиками автоматической противоаварийной защиты, единственной средой для передачи информации которого от датчиков автоматической противоаварийной защиты к центральной станции мониторинга является телефонная сеть общего пользования. 1 Недостаток этого устройства системы проявляется в низком качестве работы по телефонной линии и возможности обрыва связи, либо в возможности ложных вызовов, отсутствии возможности ввода сигнала служебной связи и передачи его в заданном направлении,невозможности передачи информации в режиме двухстороннего обмена. Наиболее близким аналогом заявленного устройства, принятым в качестве прототипа,является система передачи извещений, преимущественно для охранной сигнализации,включающая аппаратуру объектовых приемо-контрольных приборов, содержащих входы для подключения шлейфов сигнализации, и пункта централизованного наблюдения (ПЦН),связанных между собой посредством аппаратуры уплотнения абонентских телефонных линий 2. Недостатками известной системы централизованного контроля и мониторинга является передача извещений только по абонентским телефонным линиям при условии установки дополнительной аппаратуры уплотнения на автоматической телефонной станции(АТС), низкая скорость передачи извещений, невозможность передачи команд управления от ПЦ на объектовый прибор. В основу полезной модели поставлена задача создания системы диспетчеризации, централизованного контроля, мониторинга и телеметрии, для приема и/или передачи сигналов аварийной сигнализации, оповещения и т.п., преимущественно для систем жизнеобеспечения(энерго-, водо-, газоснабжение, транспорт и т.п.), и безопасности объектов (пожарная, охранная сигнализация, видеонаблюдение, контроль доступа и т.п.) контроля и управления технологическим оборудованием, служб экстренного вызова, обеспечивающей двухсторонний обмен информацией между любым объектом и пунктом централизованного наблюдения с использованием максимально возможного вида или числа каналов связи. Поставленная задача достигается тем, что в системе диспетчеризации, централизованного контроля, мониторинга и телеметрии, включающей объектовые устройства - ОУ в виде приборов контроля и/или управления, оборудованных модулями сопряжения с каналами связи, связанный с ними пункт централизованного наблюдения - ПЦН, согласно полезной 2 30992006.10.30 модели, пункт централизованного наблюдения - ПЦН выполнен в виде центральной станции диспетчеризации, контроля и мониторинга - ЦСМ по одному из следующих конструктивов одноуровневой, автономной ЦСМ и/или отраслевой ЦСМ, и/или территориальной ЦСМ,а объектовые устройства и ЦСМ снабжены дополнительными модулями сопряжения , по меньшей мере, с одним из каналов связи классов ТфСОП, , , , , , , , радио, и т.п., при этом система может быть снабжена, по меньшей мере, одним индивидуальным терминальным устройством, например в виде сотового средства индивидуальной радиосвязи, модема, факса, пейджера и т.п.,при этом объектовое устройство выполнено по модульному конструктиву, включающему электрически связанные между собой модуль контроля и/или управления - МКУ, снабженный, по меньшей мере, одним из - входов контроля класса аналоговый, и/или дискретный, и/или релейный, и/или шлейф сигнализации и/или т.п. - и/или выходов управления класса релейный и/или открытый коллектор и/или т.п. - и/или портов класса 232, и/или 485, и/или , и/или , и/или 2, и/или т.п., по меньшей мере один модуль сопряжения (может быть интегрирован в состав МКУ, на чертеже условно не показано) с каналами связи, и автономный или сетевой встроенный или внешний источник или вход питания. Полезная модель поясняется чертежом, где фиг. 1- структурная схема системы диспетчеризации, централизованного контроля, мониторинга и телеметрии. Показывает блок-схему системы диспетчеризации, централизованного контроля, мониторинга и телеметрии для приема и/или передачи сигналов аварийной сигнализации,оповещения и т.п., преимущественно для систем жизнеобеспечения (энерго-, водо-, газоснабжение, транспорт и т.п.), и безопасности объектов (пожарная, охранная сигнализация,видеонаблюдение, контроль доступа и т.п.), контроля и управления технологическим оборудованием, служб экстренного вызова. Фиг. 2 - блок-схема объектового устройства контроля и/или управления. Система диспетчеризации, централизованного контроля и мониторинга, и телеметрии,для приема и/или передачи сигналов аварийной сигнализации, оповещения и т.п. включает пункт централизованного наблюдения - ПЦН выполнен в виде центральной станции диспетчеризации, контроля, мониторинга и телеметрии - ЦСМ по одному из следующих конструктивов, по меньшей мере, одноуровневой, автономной 1 ЦСМ и/или территориальной 2 ЦСМ, и/или отраслевой 3 ЦСМ, а объектовые устройства 4 и ЦСМ 1, 2, 3 снабжены дополнительными модулями 5 сопряжения - , по меньшей мере, с одним из каналов 6 связи классов ТфСОП, , , , , , , , , , радио и т.п., при этом система может быть снабжена, по меньшей мере, одним индивидуальным терминальным устройством 7, преимущественно, в виде сотового средства индивидуальной радиосвязи, модема, факса, пейджера и т.п. При этом ОУ 4 выполнено по модульному конструктиву, включающему электрически связанные между собой модуль 8 контроля и/или управления - МКУ, снабженный, по меньшей мере, одним из - входов 9 контроля класса аналоговый, и/или дискретный,и/или релейный, и/или шлейф сигнализации и/или т.п. - и/или выходов 10 управления класса релейный, и/или открытый коллектор и/или т.п. - и/или портов 11 класса 232,и/или 485, и/или , и/или , и/или 2, и/или т.п., по меньшей мере один модуль 5 сопряжения (может быть интегрирован в состав МКУ, на чертеже условно не показано) с каналами 6 связи, и автономный или сетевой, встроенный или внешний источник или вход 12 питания. Пример конкретного исполнения. Система диспетчеризации, централизованного контроля, мониторинга и телеметрии реализована с учетом модернизации ТУ РБ 101251317.001-2002 Система мониторинга ДИСКОНТ. Система представляет собой сеть объектовых устройств 4 и центральных станций 1, 2, 3 мониторинга. 3 30992006.10.30 Система функционирует следующим образом. ОУ 4 устанавливается на объектах и обеспечивает контроль и управление системами жизнеобеспечения и безопасности объекта, технологическим оборудованием, передачу сигналов служб экстренного вызова, или подключается посредством портов 11 к уже установленным на объекте системам для контроля их состояния и/или управления. При нормальном состоянии объектовых систем ОУ 4 передает/принимает на/с ЦСМ 1, 2,3 с заданной периодичностью только контрольные и тестовые сигналы и контролирует свои входы 9 и/или порты 11. При получении сигнала тревоги по входам 9 контроля от всевозможных датчиков, извещателей, сенсоров и т.п.и/или портам 11 от периферийного оборудования систем жизнеобеспечения и безопасности, технологического оборудования и т.п., МКУ 8 анализирует его, определяет характер сообщения и его приоритет при необходимости видоизменяет и формирует извещение для последующей его передачи на ЦСМ 1, 2, 3. Для передачи извещений МКУ 8 выбирает доступные или запрограммированные каналы 6 доставки извещений (ТфСОП, , , , , , , , радио и т.п.) и посредством модуля 5 сопряжения с каналом 6 связи передает извещение на ЦСМ 1, 2, 3 в соответствии с заданным маршрутом и приоритетом. При получении от ЦСМ 1, 2, 3 сигналов управления ОУ 4 анализирует их, определяет характер, формирует и передает на выходы 10 и/или порты 11 команды управления системами жизнеобеспечения и безопасности объекта и/или технологическим оборудованием. ЦСМ 1, 2, 3 обеспечивает прием, анализ и обработку извещений от ОУ 4, прием/передачу с заданной периодичностью тестовых сигналов от/на ОУ 4, передачу сигналов управления на ОУ 4, контроль состояния технических средств системы и каналов 6 связи, переадресацию или ретрансляцию извещений с/на ЦСМ 1, 2, 3 других уровней согласно заданному маршруту. ЦСМ 1, 2, 3 может иметь в своем составе центр технической поддержки системы и обеспечивать формирование рапортов и отчетов, их хранение и т.п. На ЦСМ 1, 2, 3 создается база по контролируемым объектам с исходными данными по состоянию объектовых устройств 4. При многоуровневой структуре ЦСМ 1, 2, 3 верхнего уровня может обеспечивать возможность резервного копирования баз данных и дублирования ЦСМ 1, 2, 3 нижнего уровня. По сравнению с известными аналогами новая конструкция системы централизованного контроля, мониторинга и телеметрии позволяет принимать и передавать извещения не только по абонентским телефонным линиям, а по любым существующим или перспективным каналам связи путем добавления модулей сопряжения с соответствующим каналом связи, обеспечивает высокую скорость передачи извещений и возможность передачи команд управления от ПЦН на ОУ за счет двухстороннего канала связи. Опытное освоение системы произведено на территории Беларуси. Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
