Поражающий элемент боеприпаса

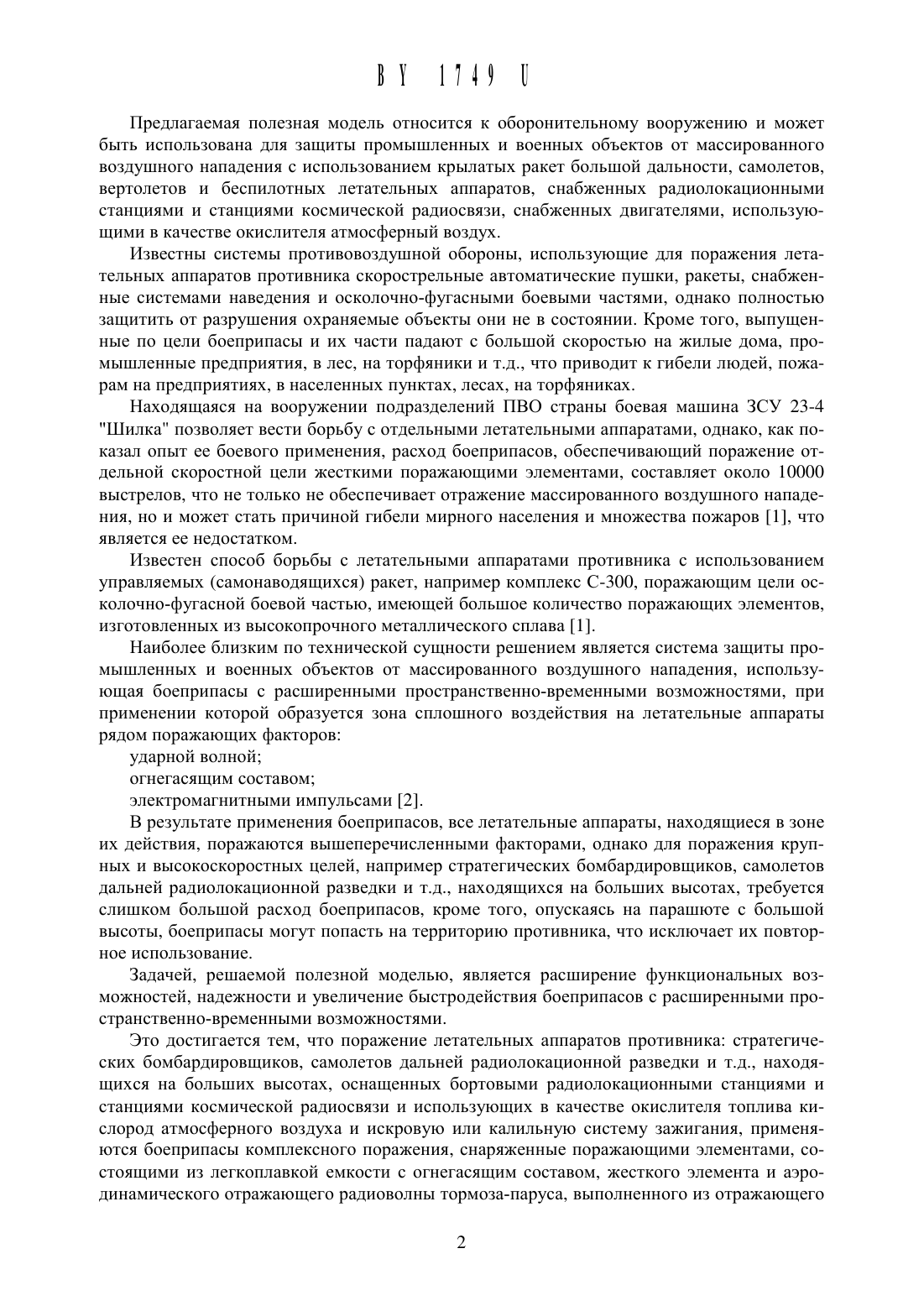

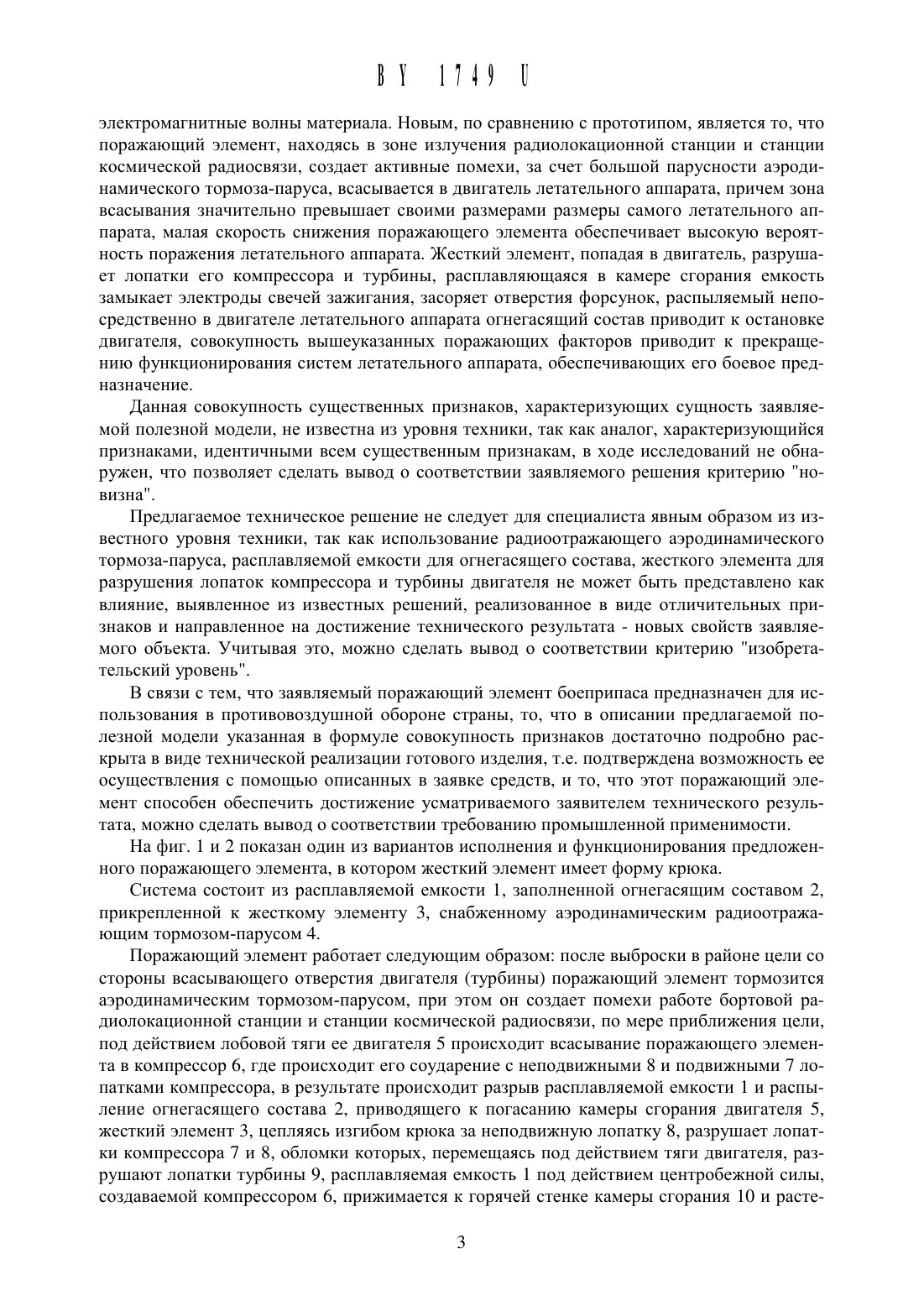

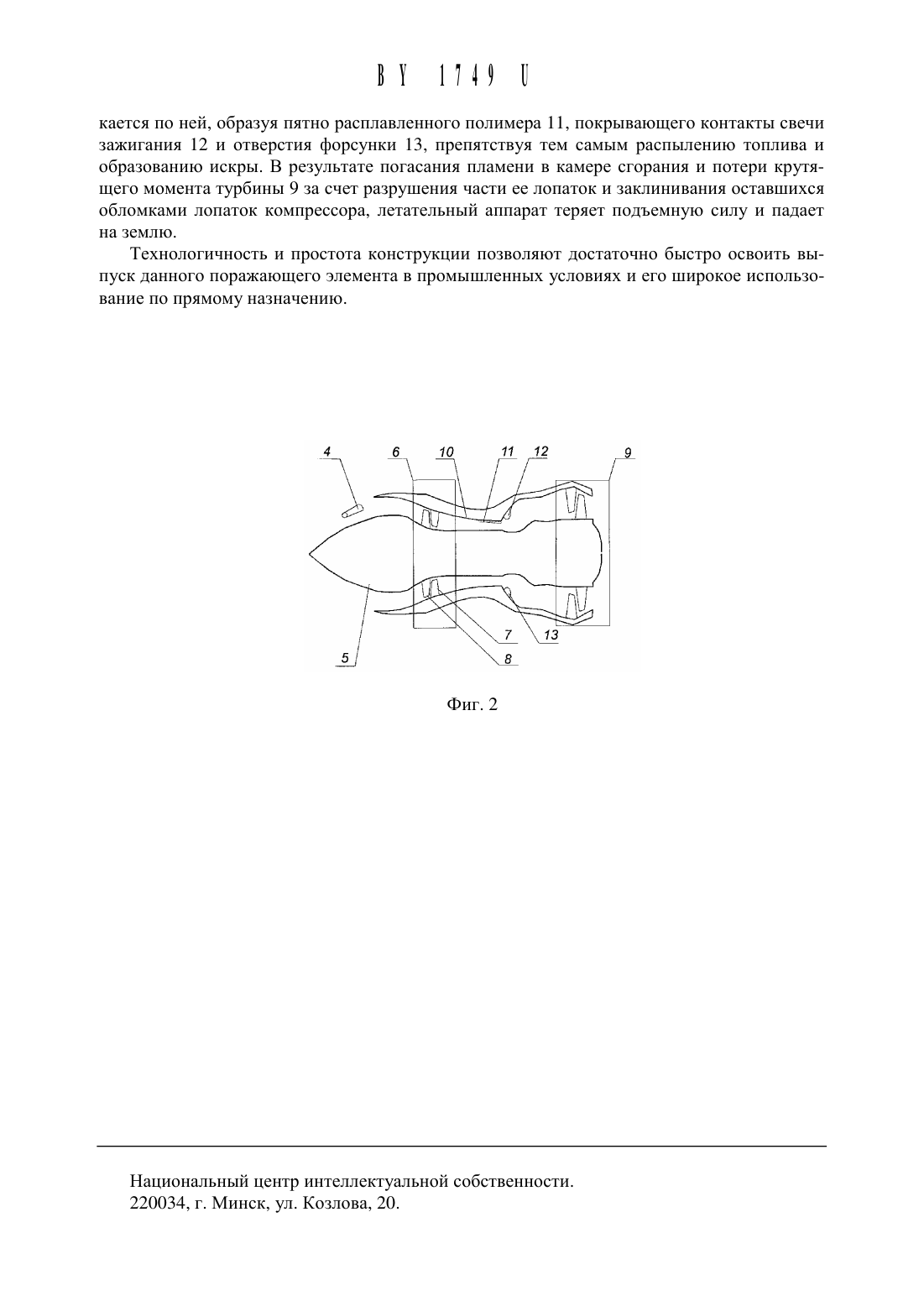

ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(71) Заявители Бухаров Андрей Владимирович Бухаров Владимир Андреевич Коротченко Люся Максимовна (ВУ)(72) Авторы Бухаров Андрей Владимирович Бухаров Владимир Андреевич Коротченко Люся Максимовна Лесных Юрий Иванович (ВУ)(73) Патентообладатели Бухаров Андрей Владимирович Бухаров Владимир Андреевич Коротченко Люся МаксимовнаПоражающий элемент боеприпаса, имеющий жесткий Поражающий элемент, отличающийся тем, что он выполнен в форме крюка, снабжен аэродинамическим, отражающим электромагнитные волны тормозом-парусом и расплавляемой емкостью с огнегасящим составом.1. История создания и развития войск ПВО СВ М. 1998.2. Система защиты Промышленных и военных объектов от массированного воздушного нападения. Патент РБ на Полезную модель Не 1214, МПК Р 41 С 39/00. - Опуб. 30.12.2003.Предлагаемая полезная Модель относится К оборонительному вооружению И может быть использована для защиты промышленных И военных объектов от массированного воздушного нападения с использованием крылатых ракет большой дальности, самолетов,вертолетов и беспилотных летательных аппаратов, снабженных радиолокационными станциями и станциями космической радиосвязи, снабженных двигателями, использующими в качестве окислителя атмосферный воздух.Известны системы противовоздушной обороны, использующие для поражения летательных аппаратов противника скорострельные автоматические пушки, ракеты, снабженные системами наведения и осколочно-фугасными боевыми частями, однако полностью защитить от разрушения охраняемые объекты они не в состоянии. Кроме того, вь 1 пущенные по цели боеприпасы и их части падают с большой скоростью на жилые дома, промышленные предприятия, в лес, на торфяники и т.д., что приводит к гибели людей, пожарам на предприятиях, в населенных пунктах, лесах, на торфяниках.Находящаяся на вооружении подразделений ПВО страны боевая машина ЗСУ 23-4 Шилка позволяет вести борьбу с отдельными летательными аппаратами, однако, как показал опыт ее боевого применения, расход боеприпасов, обеспечивающий поражение отдельной скоростной цели жесткими поражающими элементами, составляет около 10000 выстрелов, что не только не обеспечивает отражение массированного воздушного нападения, но и может стать причиной гибели мирного населения и множества пожаров 1, что является ее недостатком.Известен способ борьбы с летательными аппаратами противника с использованием управляемых (самонаводящихся) ракет, например комплекс С-300, поражающим цели осколочно-фугасной боевой частью, имеющей большое количество поражающих элементов,изготовленных из высокопрочного металлического сплава 1.Наиболее близким по технической сущности решением является система защиты промышленных и военных объектов от массированного воздушного нападения, использующая боеприпасы с расширенными пространственно-временнь 1 ми возможностями, при применении которой образуется зона сплошного воздействия на летательные аппараты рядом поражающих факторовВ результате применения боеприпасов, все летательные аппараты, находящиеся в зоне их действия, поражаются вышеперечисленными факторами, однако для поражения крупных и высокоскоростных целей, например стратегических бомбардировщиков, самолетов дальней радиолокационной разведки и т.д., находящихся на больших высотах, требуется слишком большой расход боеприпасов, кроме того, опускаясь на парашюте с большой высоты, боеприпасы могут попасть на территорию противника, что исключает их повторное использование.Задачей, решаемой полезной моделью, является расширение функциональных возможностей, надежности и увеличение быстродействия боеприпасов с расширенными пространственно-временными возможностями.Это достигается тем, что поражение летательных аппаратов противника стратегических бомбардировщиков, самолетов дальней радиолокационной разведки и т.д., находящихся на больших высотах, оснащенных бортовыми радиолокационными станциями и станциями космической радиосвязи и использующих в качестве окислителя топлива кислород атмосферного воздуха и искровую или калильную систему зажигания, применяются боеприпасы комплексного поражения, снаряженные поражающими элементами, состоящими из легкоплавкой емкости с огнегасящим составом, жесткого элемента и аэродинамического отражающего радиоволны тормоза-паруса, выполненного из отражающегоэлектромагнитные волны материала. Новым, по сравнению с прототипом, является то, что поражающий элемент, находясь в зоне излучения радиолокационной станции и станции космической радиосвязи, создает активные помехи, за счет большой парусности аэродинамического тормоза-паруса, всасывается в двигатель летательного аппарата, причем зона всасывания значительно превышает своими размерами размеры самого летательного аппарата, малая скорость снижения поражающего элемента обеспечивает высокую вероятность поражения летательного аппарата. Жесткий элемент, попадая в двигатель, разрушает лопатки его компрессора и турбины, расплавляющаяся в камере сгорания емкость замыкает электроды свечей зажигания, засоряет отверстия форсунок, распыляемый непосредственно в двигателе летательного аппарата огнегасящий состав приводит к остановке двигателя, совокупность вышеуказанных поражающих факторов приводит к прекращению функционирования систем летательного аппарата, обеспечивающих его боевое предназначение.Данная совокупность существенных признаков, характеризующих сущность заявляемой полезной модели, не известна из уровня техники, так как аналог, характеризующийся признаками, идентичными всем существенным признакам, в ходе исследований не обнаружен, что позволяет сделать вывод о соответствии заявляемого решения критерию новизна.Предлагаемое техническое решение не следует для специалиста явным образом из известного уровня техники, так как использование радиоотражающего аэродинамического тормоза-паруса, расплавляемой емкости для огнегасящего состава, жесткого элемента для разрушения лопаток компрессора и турбины двигателя не может быть представлено как влияние, выявленное из известных решений, реализованное в виде отличительных признаков и направленное на достижение технического результата - новых свойств заявляемого объекта. Учитывая это, можно сделать вывод о соответствии критерию изобретательский уровень.В связи с тем, что заявляемый поражающий элемент боеприпаса предназначен для использования в противовоздушной обороне страны, то, что в описании предлагаемой полезной модели указанная в формуле совокупность признаков достаточно подробно раскрыта в виде технической реализации готового изделия, т.е. подтверждена возможность ее осуществления с помощью описанных в заявке средств, и то, что этот поражающий элемент способен обеспечить достижение усматриваемого заявителем технического результата, можно сделать вывод о соответствии требованию промышленной применимости.На фиг. 1 и 2 показан один из вариантов исполнения и функционирования предложенного поражающего элемента, в котором жесткий элемент имеет форму крюка.Система состоит из расплавляемой емкости 1, заполненной огнегасящим составом 2,прикрепленной к жесткому элементу 3, снабженному аэродинамическим радиоотражающим тормозом-парусом 4.Поражающий элемент работает следующим образом после выброски в районе цели со стороны всасывающего отверстия двигателя (турбины) поражающий элемент тормозится аэродинамическим тормозом-парусом, при этом он создает помехи работе бортовой радиолокационной станции и станции космической радиосвязи, по мере приближения цели,под действием лобовой тяги ее двигателя 5 происходит всасывание поражающего элемента в компрессор 6, где происходит его соударение с неподвижными 8 и подвижными 7 лопатками компрессора, в результате происходит разрыв расплавляемой емкости 1 и распь 1 ление огнегасящего состава 2, приводящего к погасанию камеры сгорания двигателя 5,жесткий элемент 3, цепляясь изгибом крюка за неподвижную лопатку 8, разрушает лопатки компрессора 7 и 8, обломки которых, перемещаясь под действием тяги двигателя, разрушают лопатки турбины 9, расплавляемая емкость 1 под действием центробежной силы,создаваемой компрессором 6, прижимается к горячей стенке камеры сгорания 10 и расте ВУ 174911кается ПО НСЙ, образуя ПЯТНО расплавленного полимера 11, покрывающего КОНТаКТЫ СВСЧИ зажиганияИ ОТВСрСТИЯ фОрСУНКИ 13, ПрСПЯТСТВУЯ ТСМ СаМЫМ распылению топлива И образованию ИСКрЫ. В результате погасания ПЛаМСНИ В камере сгорания И ПОТСрИ КрУТЯЩСГО МОМСНТа ТУрбИНЫ 9 за СЧСТ разрушения ЧаСТИ СС лопаток И заклинивания оставшихся обломками лопаток Компрессора, летательный аппарат ТСрЯСТ ПОДЪСМНУЮ СИЛУ И Падает на ЗСМЛЮ.ТСХНОЛОГИЧНОСТЬ И Простота КОНСТРУКЦИИ ПОЗВОЛЯЮТ достаточно бЫСТрО ОСВОИТЬ ВЬ 1 ПУСК данного поражающего элемента В ПрОМЫШЛСННЫХ УСЛОВИЯХ И СГО ШИрОКОС ИСПОЛЬЗОвание ПО ПрЯМОМУ назначению.Национальный центр Интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
