Система защиты объекта от воздушного нападения

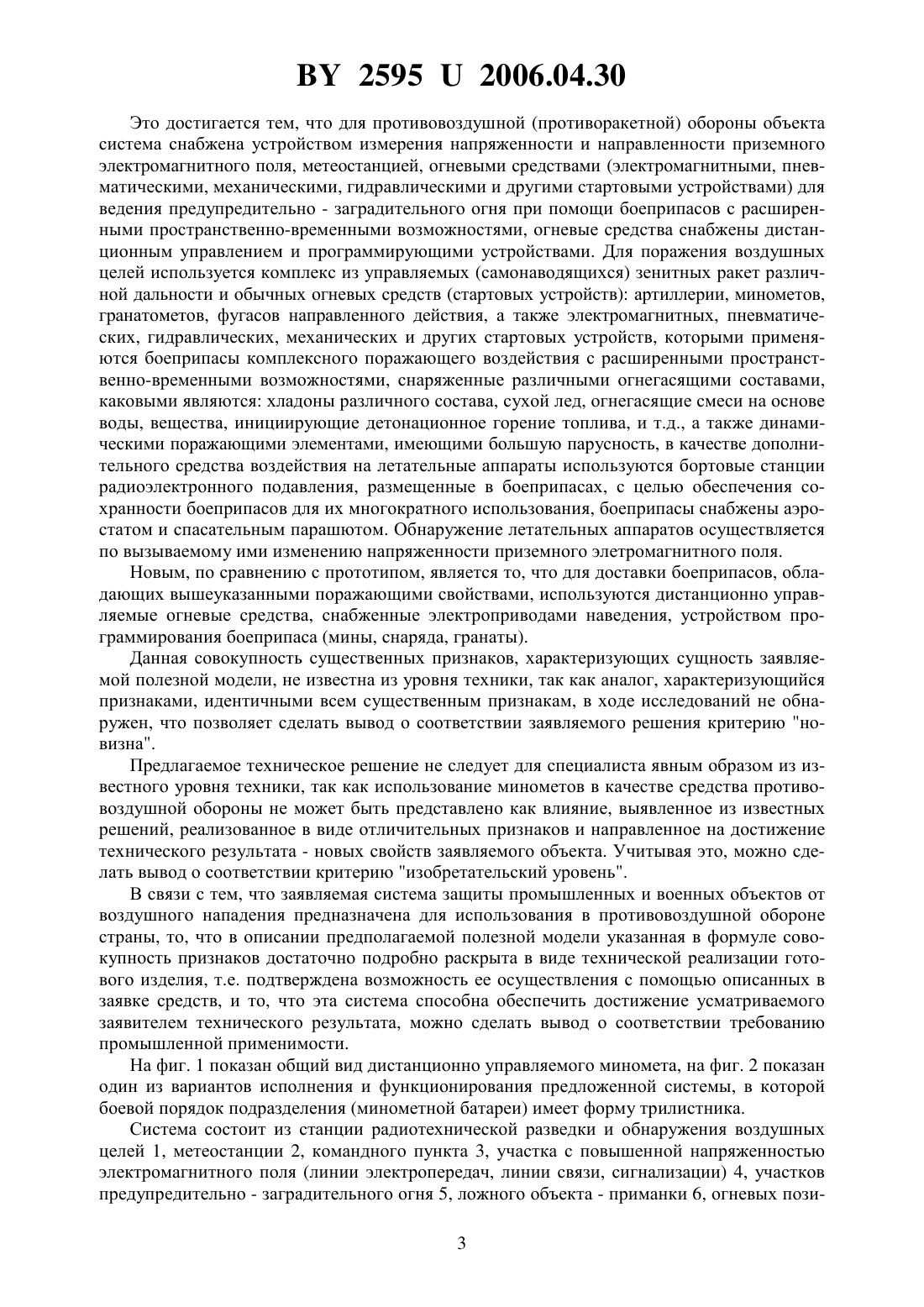

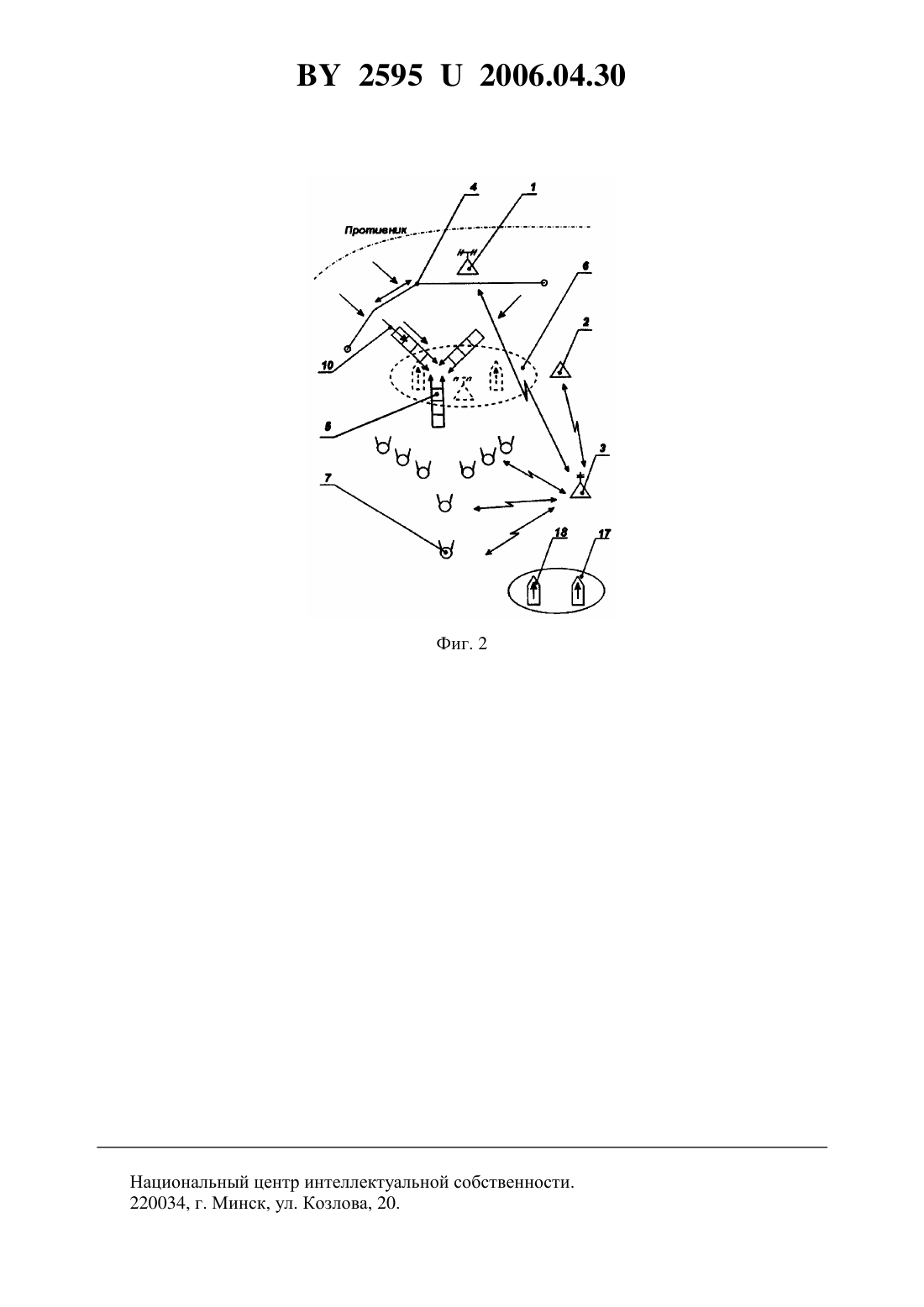

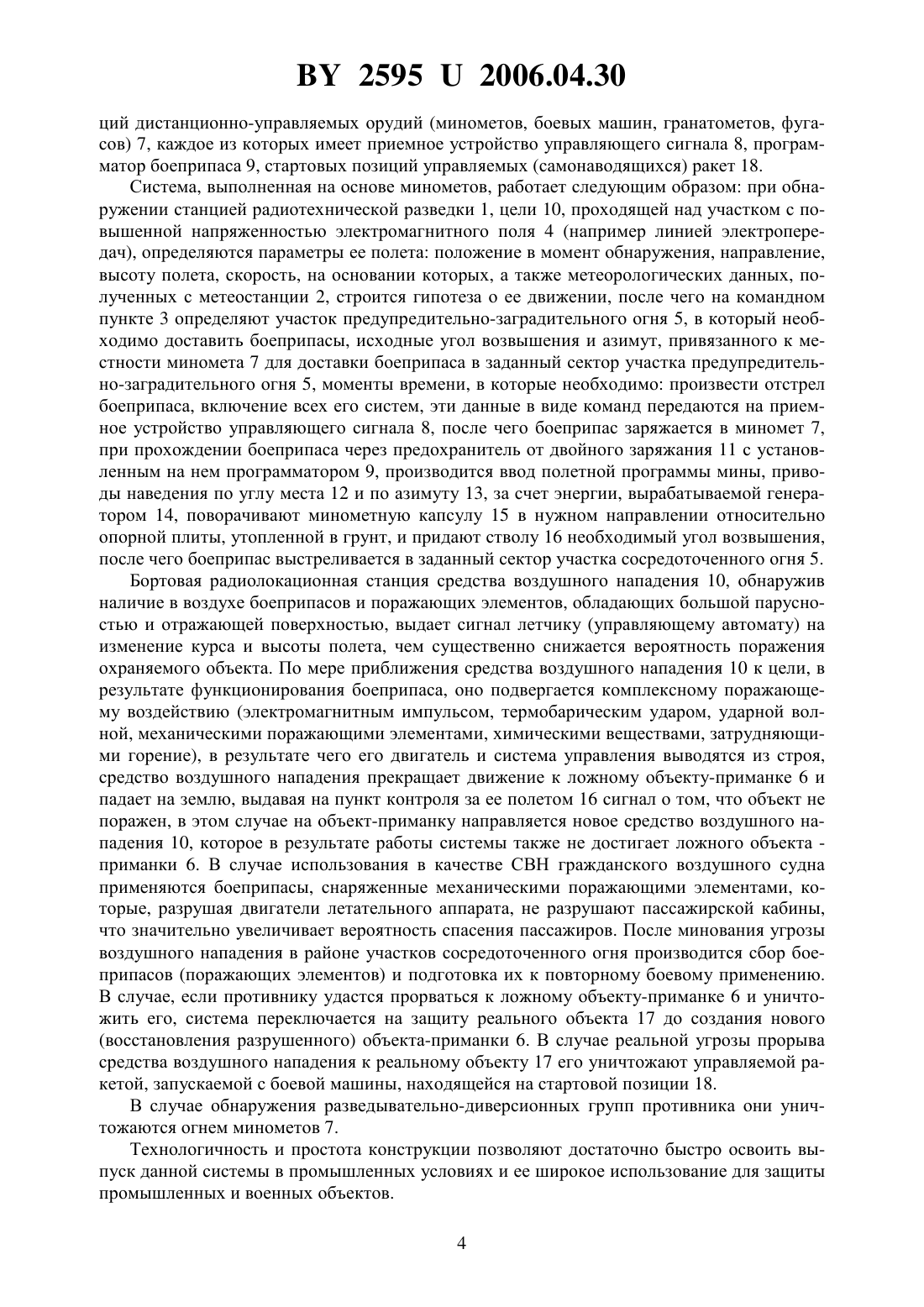

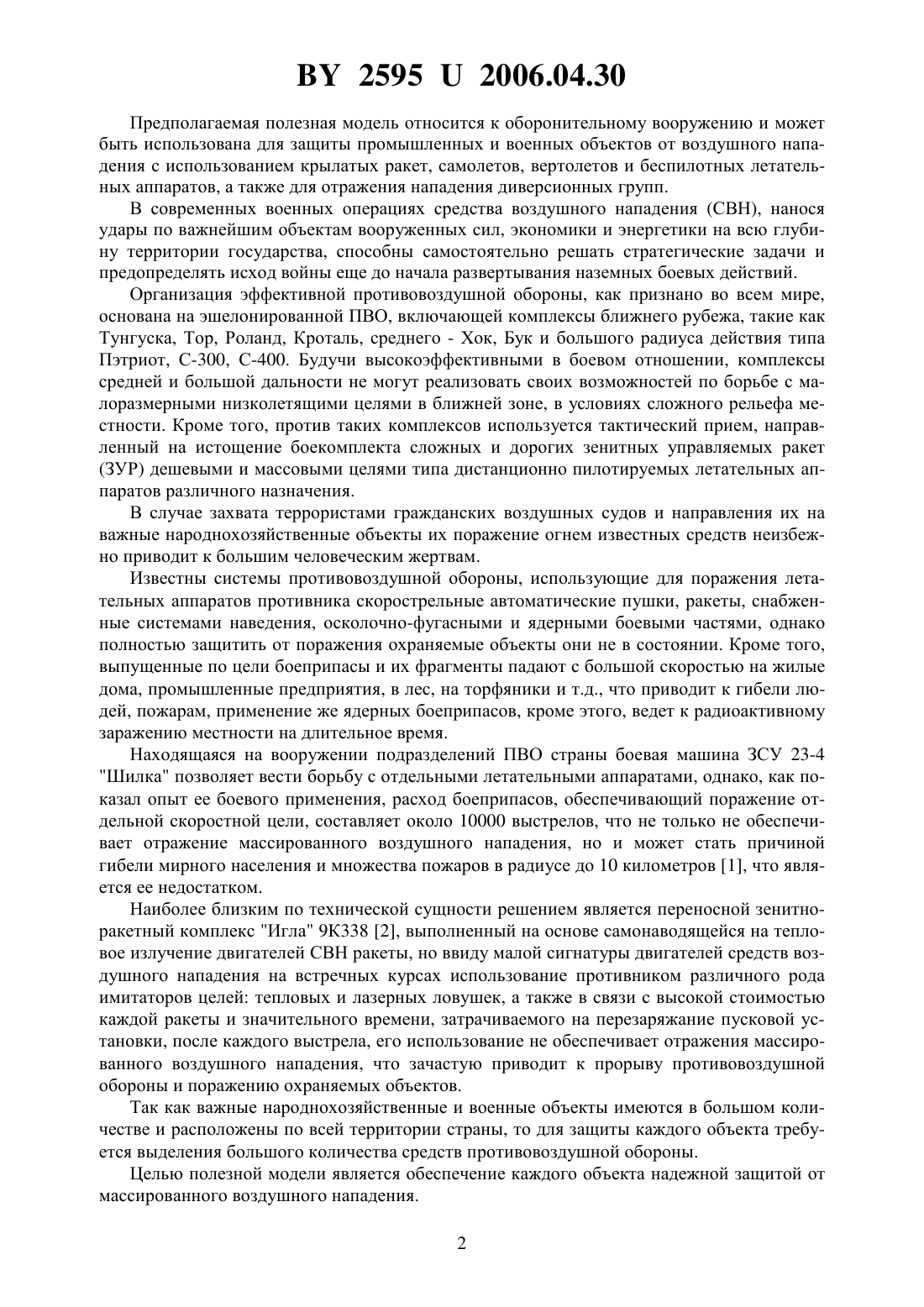

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СИСТЕМА ЗАЩИТЫ ОБЪЕКТА ОТ ВОЗДУШНОГО НАПАДЕНИЯ(71) Заявитель Бухаров Андрей Владимирович Коротченко Люся Максимовна(72) Авторы Бухаров Андрей Владимирович Коротченко Люся Максимовна(73) Патентообладатель Бухаров Андрей Владимирович Коротченко Люся Максимовна(57) Система защиты объекта от воздушного нападения, включающая ложный объектприманку, станцию разведки целей, командный пункт, стартовые устройства, зенитные управляемые ракеты, дистанционно управляемые орудия, минометы, гранатометы, специальные боеприпасы, выстреливаемые в упрежденную точку пространства, отличающаяся тем, что система снабжена устройством измерения напряженности и направленности приземного электромагнитного поля, метеостанцией, огневыми средствами для ведения предупредительно - заградительного огня при помощи боеприпасов с расширенными пространственно-временными возможностями, огневые средства снабжены дистанционным управлением и программирующими устройствами.(56) 1. История создания и развития ПВО сухопутных войск. - М., 1998. - С. 134. 2. Проспект предприятия - изготовителя Ковровского завода им. Дегтярева на выставке МИЛЕКС-2003. - Минск, 2003. 25952006.04.30 Предполагаемая полезная модель относится к оборонительному вооружению и может быть использована для защиты промышленных и военных объектов от воздушного нападения с использованием крылатых ракет, самолетов, вертолетов и беспилотных летательных аппаратов, а также для отражения нападения диверсионных групп. В современных военных операциях средства воздушного нападения (СВН), нанося удары по важнейшим объектам вооруженных сил, экономики и энергетики на всю глубину территории государства, способны самостоятельно решать стратегические задачи и предопределять исход войны еще до начала развертывания наземных боевых действий. Организация эффективной противовоздушной обороны, как признано во всем мире,основана на эшелонированной ПВО, включающей комплексы ближнего рубежа, такие как Тунгуска, Тор, Роланд, Кроталь, среднего - Хок, Бук и большого радиуса действия типа Пэтриот, С-300, С-400. Будучи высокоэффективными в боевом отношении, комплексы средней и большой дальности не могут реализовать своих возможностей по борьбе с малоразмерными низколетящими целями в ближней зоне, в условиях сложного рельефа местности. Кроме того, против таких комплексов используется тактический прием, направленный на истощение боекомплекта сложных и дорогих зенитных управляемых ракет(ЗУР) дешевыми и массовыми целями типа дистанционно пилотируемых летательных аппаратов различного назначения. В случае захвата террористами гражданских воздушных судов и направления их на важные народнохозяйственные объекты их поражение огнем известных средств неизбежно приводит к большим человеческим жертвам. Известны системы противовоздушной обороны, использующие для поражения летательных аппаратов противника скорострельные автоматические пушки, ракеты, снабженные системами наведения, осколочно-фугасными и ядерными боевыми частями, однако полностью защитить от поражения охраняемые объекты они не в состоянии. Кроме того,выпущенные по цели боеприпасы и их фрагменты падают с большой скоростью на жилые дома, промышленные предприятия, в лес, на торфяники и т.д., что приводит к гибели людей, пожарам, применение же ядерных боеприпасов, кроме этого, ведет к радиоактивному заражению местности на длительное время. Находящаяся на вооружении подразделений ПВО страны боевая машина ЗСУ 23-4 Шилка позволяет вести борьбу с отдельными летательными аппаратами, однако, как показал опыт ее боевого применения, расход боеприпасов, обеспечивающий поражение отдельной скоростной цели, составляет около 10000 выстрелов, что не только не обеспечивает отражение массированного воздушного нападения, но и может стать причиной гибели мирного населения и множества пожаров в радиусе до 10 километров 1, что является ее недостатком. Наиболее близким по технической сущности решением является переносной зенитноракетный комплекс Игла 9 К 338 2, выполненный на основе самонаводящейся на тепловое излучение двигателей СВН ракеты, но ввиду малой сигнатуры двигателей средств воздушного нападения на встречных курсах использование противником различного рода имитаторов целей тепловых и лазерных ловушек, а также в связи с высокой стоимостью каждой ракеты и значительного времени, затрачиваемого на перезаряжание пусковой установки, после каждого выстрела, его использование не обеспечивает отражения массированного воздушного нападения, что зачастую приводит к прорыву противовоздушной обороны и поражению охраняемых объектов. Так как важные народнохозяйственные и военные объекты имеются в большом количестве и расположены по всей территории страны, то для защиты каждого объекта требуется выделения большого количества средств противовоздушной обороны. Целью полезной модели является обеспечение каждого объекта надежной защитой от массированного воздушного нападения. 2 25952006.04.30 Это достигается тем, что для противовоздушной (противоракетной) обороны объекта система снабжена устройством измерения напряженности и направленности приземного электромагнитного поля, метеостанцией, огневыми средствами (электромагнитными, пневматическими, механическими, гидравлическими и другими стартовыми устройствами) для ведения предупредительно - заградительного огня при помощи боеприпасов с расширенными пространственно-временными возможностями, огневые средства снабжены дистанционным управлением и программирующими устройствами. Для поражения воздушных целей используется комплекс из управляемых (самонаводящихся) зенитных ракет различной дальности и обычных огневых средств (стартовых устройств) артиллерии, минометов,гранатометов, фугасов направленного действия, а также электромагнитных, пневматических, гидравлических, механических и других стартовых устройств, которыми применяются боеприпасы комплексного поражающего воздействия с расширенными пространственно-временными возможностями, снаряженные различными огнегасящими составами,каковыми являются хладоны различного состава, сухой лед, огнегасящие смеси на основе воды, вещества, инициирующие детонационное горение топлива, и т.д., а также динамическими поражающими элементами, имеющими большую парусность, в качестве дополнительного средства воздействия на летательные аппараты используются бортовые станции радиоэлектронного подавления, размещенные в боеприпасах, с целью обеспечения сохранности боеприпасов для их многократного использования, боеприпасы снабжены аэростатом и спасательным парашютом. Обнаружение летательных аппаратов осуществляется по вызываемому ими изменению напряженности приземного элетромагнитного поля. Новым, по сравнению с прототипом, является то, что для доставки боеприпасов, обладающих вышеуказанными поражающими свойствами, используются дистанционно управляемые огневые средства, снабженные электроприводами наведения, устройством программирования боеприпаса (мины, снаряда, гранаты). Данная совокупность существенных признаков, характеризующих сущность заявляемой полезной модели, не известна из уровня техники, так как аналог, характеризующийся признаками, идентичными всем существенным признакам, в ходе исследований не обнаружен, что позволяет сделать вывод о соответствии заявляемого решения критерию новизна. Предлагаемое техническое решение не следует для специалиста явным образом из известного уровня техники, так как использование минометов в качестве средства противовоздушной обороны не может быть представлено как влияние, выявленное из известных решений, реализованное в виде отличительных признаков и направленное на достижение технического результата - новых свойств заявляемого объекта. Учитывая это, можно сделать вывод о соответствии критерию изобретательский уровень. В связи с тем, что заявляемая система защиты промышленных и военных объектов от воздушного нападения предназначена для использования в противовоздушной обороне страны, то, что в описании предполагаемой полезной модели указанная в формуле совокупность признаков достаточно подробно раскрыта в виде технической реализации готового изделия, т.е. подтверждена возможность ее осуществления с помощью описанных в заявке средств, и то, что эта система способна обеспечить достижение усматриваемого заявителем технического результата, можно сделать вывод о соответствии требованию промышленной применимости. На фиг. 1 показан общий вид дистанционно управляемого миномета, на фиг. 2 показан один из вариантов исполнения и функционирования предложенной системы, в которой боевой порядок подразделения (минометной батареи) имеет форму трилистника. Система состоит из станции радиотехнической разведки и обнаружения воздушных целей 1, метеостанции 2, командного пункта 3, участка с повышенной напряженностью электромагнитного поля (линии электропередач, линии связи, сигнализации) 4, участков предупредительно - заградительного огня 5, ложного объекта - приманки 6, огневых пози 3 25952006.04.30 ций дистанционно-управляемых орудий (минометов, боевых машин, гранатометов, фугасов) 7, каждое из которых имеет приемное устройство управляющего сигнала 8, программатор боеприпаса 9, стартовых позиций управляемых (самонаводящихся) ракет 18. Система, выполненная на основе минометов, работает следующим образом при обнаружении станцией радиотехнической разведки 1, цели 10, проходящей над участком с повышенной напряженностью электромагнитного поля 4 (например линией электропередач), определяются параметры ее полета положение в момент обнаружения, направление,высоту полета, скорость, на основании которых, а также метеорологических данных, полученных с метеостанции 2, строится гипотеза о ее движении, после чего на командном пункте 3 определяют участок предупредительно-заградительного огня 5, в который необходимо доставить боеприпасы, исходные угол возвышения и азимут, привязанного к местности миномета 7 для доставки боеприпаса в заданный сектор участка предупредительно-заградительного огня 5, моменты времени, в которые необходимо произвести отстрел боеприпаса, включение всех его систем, эти данные в виде команд передаются на приемное устройство управляющего сигнала 8, после чего боеприпас заряжается в миномет 7,при прохождении боеприпаса через предохранитель от двойного заряжания 11 с установленным на нем программатором 9, производится ввод полетной программы мины, приводы наведения по углу места 12 и по азимуту 13, за счет энергии, вырабатываемой генератором 14, поворачивают минометную капсулу 15 в нужном направлении относительно опорной плиты, утопленной в грунт, и придают стволу 16 необходимый угол возвышения,после чего боеприпас выстреливается в заданный сектор участка сосредоточенного огня 5. Бортовая радиолокационная станция средства воздушного нападения 10, обнаружив наличие в воздухе боеприпасов и поражающих элементов, обладающих большой парусностью и отражающей поверхностью, выдает сигнал летчику (управляющему автомату) на изменение курса и высоты полета, чем существенно снижается вероятность поражения охраняемого объекта. По мере приближения средства воздушного нападения 10 к цели, в результате функционирования боеприпаса, оно подвергается комплексному поражающему воздействию (электромагнитным импульсом, термобарическим ударом, ударной волной, механическими поражающими элементами, химическими веществами, затрудняющими горение), в результате чего его двигатель и система управления выводятся из строя,средство воздушного нападения прекращает движение к ложному объекту-приманке 6 и падает на землю, выдавая на пункт контроля за ее полетом 16 сигнал о том, что объект не поражен, в этом случае на объект-приманку направляется новое средство воздушного нападения 10, которое в результате работы системы также не достигает ложного объекта приманки 6. В случае использования в качестве СВН гражданского воздушного судна применяются боеприпасы, снаряженные механическими поражающими элементами, которые, разрушая двигатели летательного аппарата, не разрушают пассажирской кабины,что значительно увеличивает вероятность спасения пассажиров. После минования угрозы воздушного нападения в районе участков сосредоточенного огня производится сбор боеприпасов (поражающих элементов) и подготовка их к повторному боевому применению. В случае, если противнику удастся прорваться к ложному объекту-приманке 6 и уничтожить его, система переключается на защиту реального объекта 17 до создания нового(восстановления разрушенного) объекта-приманки 6. В случае реальной угрозы прорыва средства воздушного нападения к реальному объекту 17 его уничтожают управляемой ракетой, запускаемой с боевой машины, находящейся на стартовой позиции 18. В случае обнаружения разведывательно-диверсионных групп противника они уничтожаются огнем минометов 7. Технологичность и простота конструкции позволяют достаточно быстро освоить выпуск данной системы в промышленных условиях и ее широкое использование для защиты промышленных и военных объектов. 4 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
