Преобразователь энергии водного потока

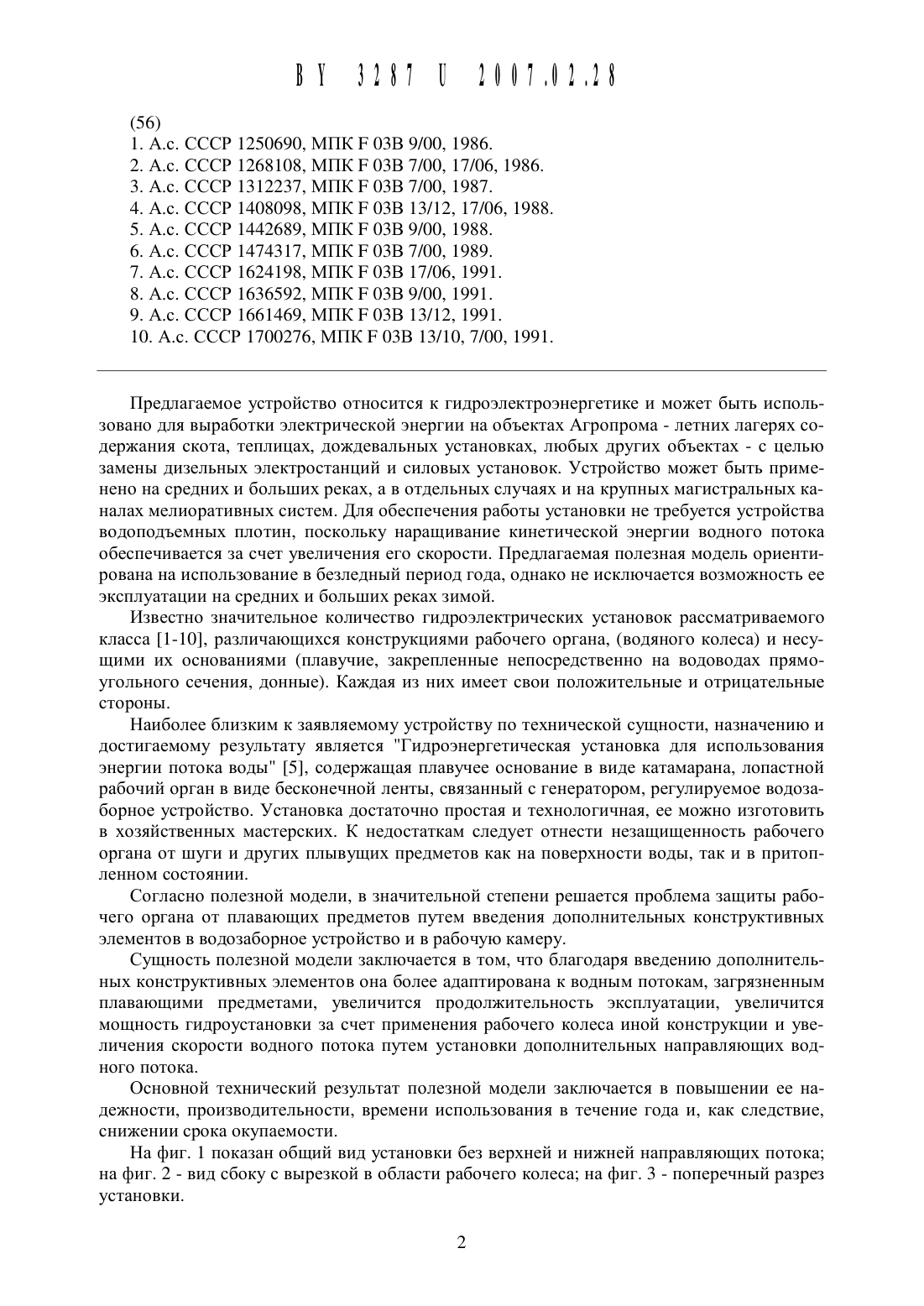

ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(12) НАЦИОНАЛЬНЫЙ ЦЕНтР ИНТЕЛЛЕКТУАЛЬНОИ СОБСТВЕННОСТИ(54) ПРЕОБРАЗОВАТЕЛЬ ЭНЕРГИИ ВОДНОГО ПОТОКА(71) Заявители Асанов Геннадий Васильевич Асанов Владимир Геннадьевич Карташ Николай Константинович Ковдерко Владимир Эдуардович (ВУ)(72) Авторы Асанов Геннадий Васильевич Асанов Владимир Геннадьевич Карташ Николай Константинович Ковдерко Владимир Эдуардович (ВУ)(73) Патентообладатели Асанов Геннадий Васильевич Асанов Владимир Геннадьевич Карташ Николай Константинович Ковдерко Владимир Эдуардович1. Устройство для Преобразования энергии водного потока, включающее основание катамаранного типа, водяное колесо, связанное с генератором, водозаборное устройство,водовод, отличающееся тем, что водяное колесо выполнено с 5 - образными лопастями.2. Устройство По П. 1, отличающееся тем, что водяное колесо накрыто герметичной камерой.3. Устройство по п. 1, отличающееся тем, что водозаборное устройство дополнительно содержит защитную металлическую сетку.4. Устройство По П. 1, отличающееся тем, что сечение выходного отверстия водовода больше сечения его в рабочей части.Предлагаемое устройство относится К гидроэлектроэнергетике И может быть использовано для выработки электрической энергии на объектах Агропрома - летних лагерях содержания скота, теплицах, дождевальных установках, любых других объектах - с целью замены дизельных электростанций и силовых установок. Устройство может быть применено на средних и больших реках, а в отдельных случаях и на крупных магистральных каналах мелиоративных систем. Для обеспечения работы установки не требуется устройства водоподъемных плотин, поскольку наращивание кинетической энергии водного потока обеспечивается за счет увеличения его скорости. Предлагаемая полезная модель ориентирована на использование в безледный период года, однако не исключается возможность ее эксплуатации на средних и больших реках зимой.Известно значительное количество гидроэлектрических установок рассматриваемого класса 1-10, различающихся конструкциями рабочего органа, (водяного колеса) и несущими их основаниями (плавучие, закрепленные непосредственно на водоводах прямоугольного сечения, донные). Каждая из них имеет свои положительные и отрицательные стороны.Наиболее близким к заявляемому устройству по технической сущности, назначению и достигаемому результату является Гидроэнергетическая установка для использования энергии потока воды 5, содержащая плавучее основание в виде катамарана, лопастной рабочий орган в виде бесконечной ленты, связанный с генератором, регулируемое водозаборное устройство. Установка достаточно простая и технологичная, ее можно изготовить в хозяйственных мастерских. К недостаткам следует отнести незащищенность рабочего органа от щуги и других плывущих предметов как на поверхности воды, так и в притопленном состоянии.Согласно полезной модели, в значительной степени рещается проблема защиты рабочего органа от плавающих предметов путем введения дополнительных конструктивных элементов в водозаборное устройство и в рабочую камеру.Сущность полезной модели заключается в том, что благодаря введению дополнительных конструктивных элементов она более адаптирована к водным потокам, загрязненным плавающими предметами, увеличится продолжительность эксплуатации, увеличится мощность гидроустановки за счет применения рабочего колеса иной конструкции и увеличения скорости водного потока путем установки дополнительных направляющих водного потока.Основной технический результат полезной модели заключается в повыщении ее надежности, производительности, времени использования в течение года и, как следствие,снижении срока окупаемости.На фиг. 1 показан общий вид установки без верхней и нижней направляющих потока на фиг. 2 - вид сбоку с вырезкой в области рабочего колеса на фиг. 3 - поперечный разрез установки.Устройство состоит из плавсредства катамаранного типа 1, Между корпусами 2 на горизонтальном валу монтируют рабочее колесо 3 с 5-образными лопастями, на одном или обоих концах вала закрепляют ШКИВЬ 1 4 для передачи крутящего момента через клиноременнь 1 й привод 5 на шкив 6 электрических генераторов 7. Корпуса 2 можно изготовить из труб большого диаметра. Водовод 8 представляет собой металлический короб с вь 1 резкой в верхней части поперечного отверстия под рабочее колесо 3. Рабочее колесо накрывают герметичной камерой 9 с таким расчетом, чтобы верхняя часть колеса находилась над поверхностью рабочего водного потока. При полной загрузке катамарана уровень воды в камере 9 не должен быть выше оси рабочего колеса. В этом случае верхняя часть рабочего колеса будет защищена от воздействия ветра, кроме того, на нижнюю часть рабочего колеса будет воздействовать не поверхностный, а глубинный слой водного потока, что позволит эксплуатировать установку после ледостава, если в этом будет необходимость. Выходное сечение водовода 8 должно быть больше его сечения в рабочей части для уменьшения сопротивления входа отработанного потока в окружающую водную среду.Водозаборное устройство рекомендуется модернизировать следующим образом 1) каждая из направляющих створок 10 состоит из двух пластин с возможностью изменения длины створок, что обеспечивается наличием на одной из пластин приваренных болтов(направляющих), на другой - линейных отверстий 2) нижняя и верхняя стенки входного отверстия водовода также снабжаются направляющими потока 11 с целью увеличения площади его захвата, направляющие 11 могут быть выполнены из водостойкого эластичного материала 3) к внешним концам каждой из двух створок водозаборного устройства навешиваются металлические сетки 12 сечением 10 10 см с возможностью смыкания лебедками 13 через тросы 14 под углом, направленным вершиной против течения, что позволит уводить плывущие предметы за пределы установки или задерживать их на сетке. Для очистки сеток от скопившегося мелкого мусора достаточно их развести теми же лебедками через тросы 15, установив параллельно потоку. Фиксация направляющих створок 10 производится с помощью соединительной рейки 16.Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
