Устройство для нанизывания пойманной рыбы и приспособление для удержания пойманной рыбы

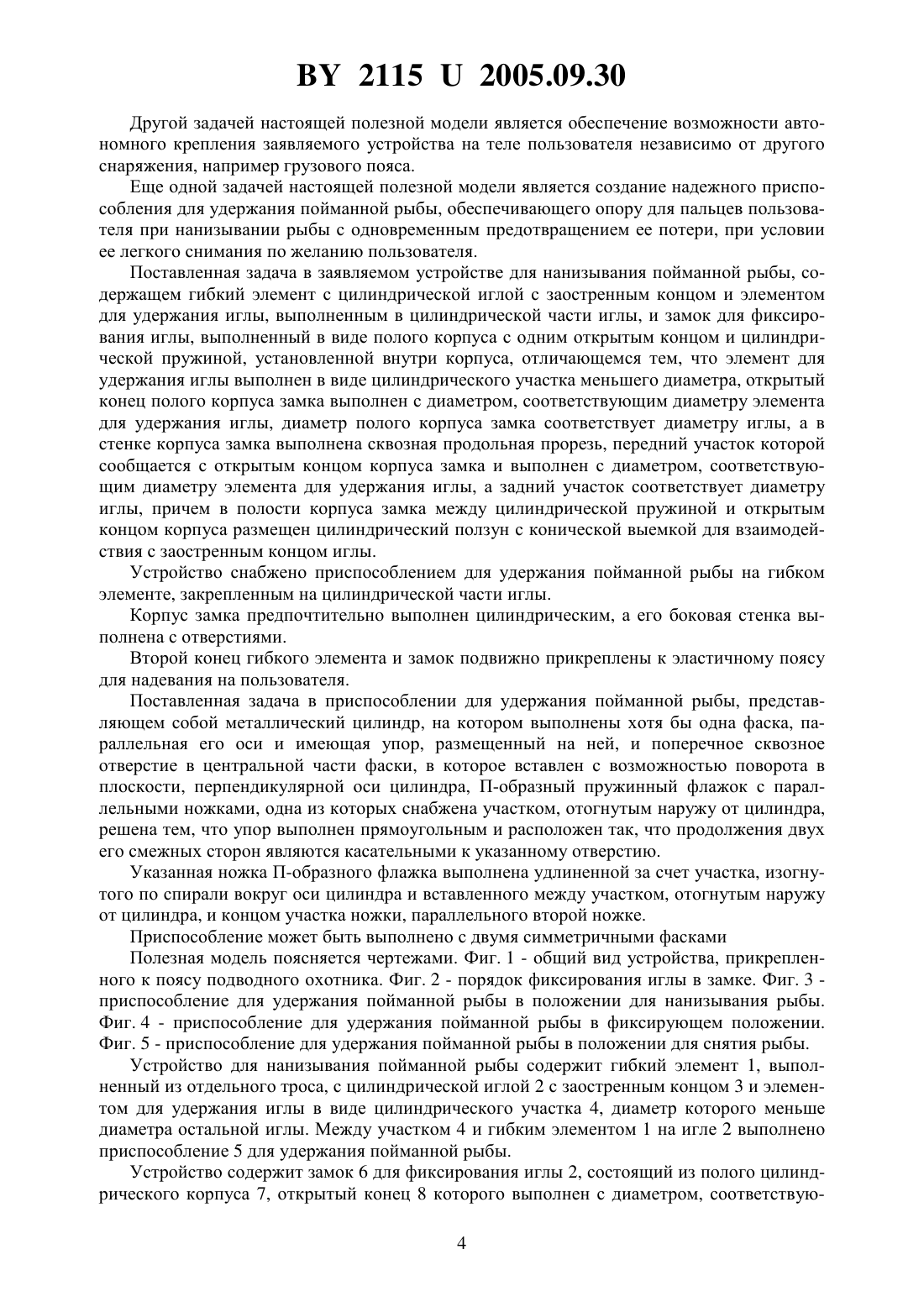

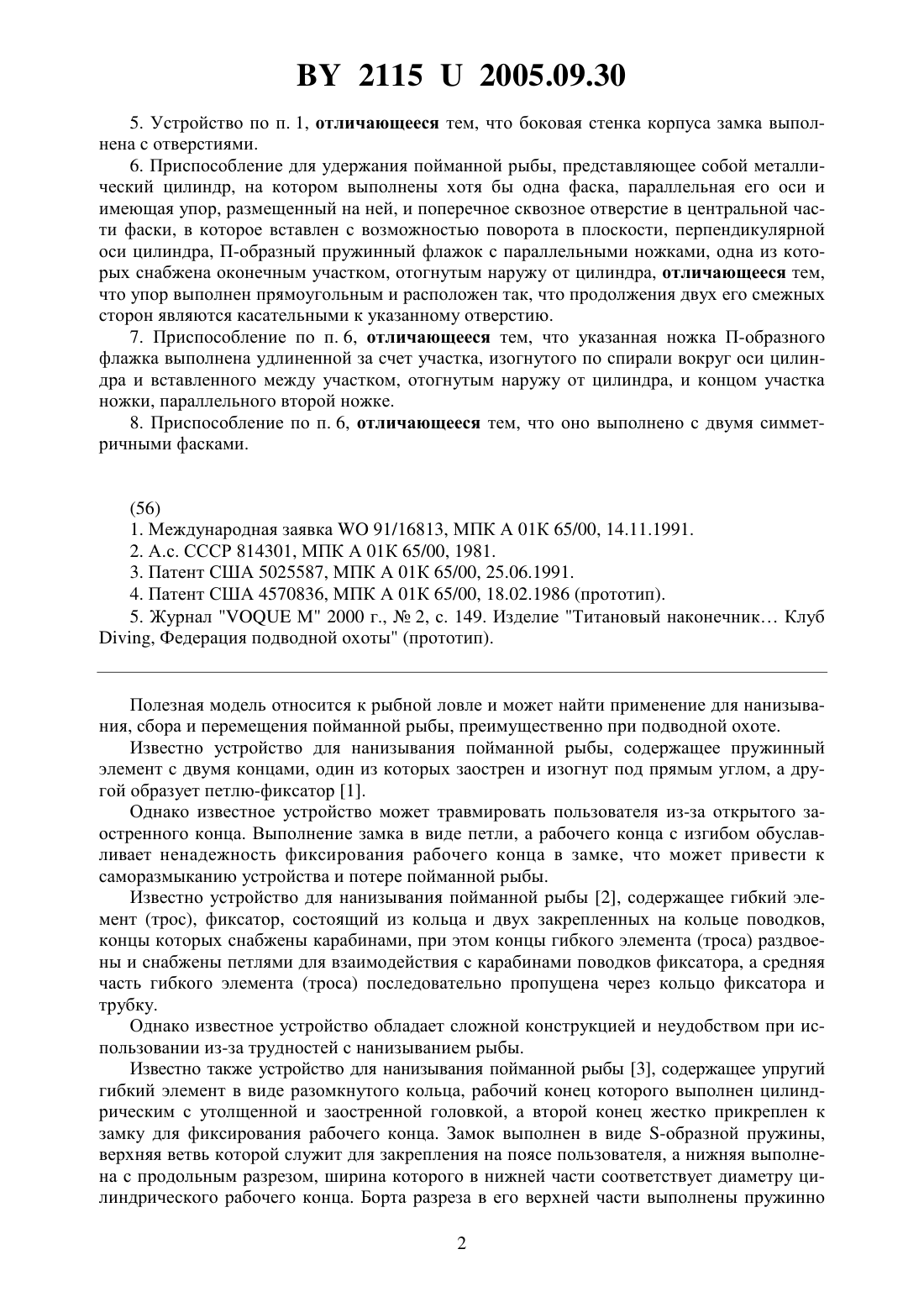

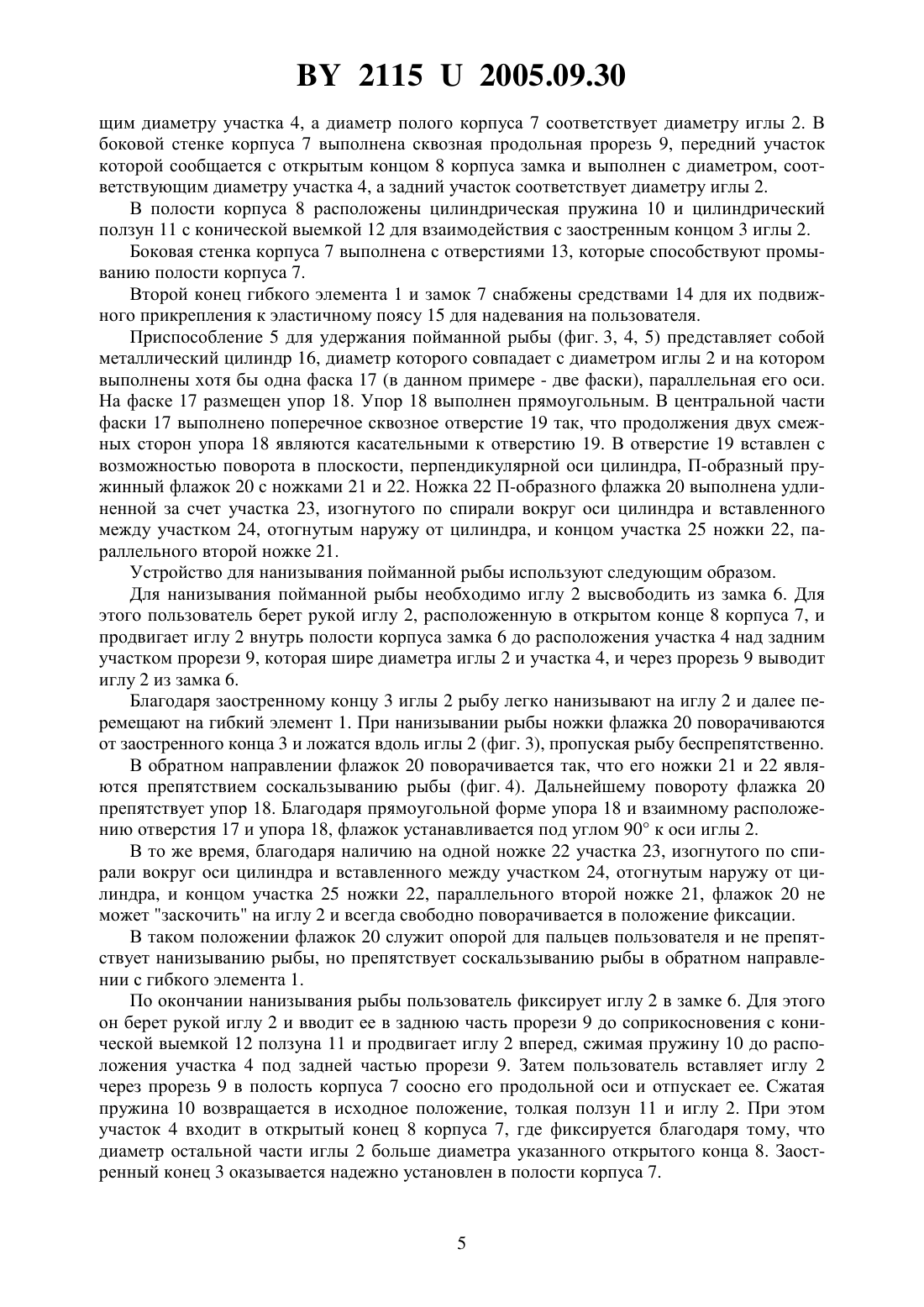

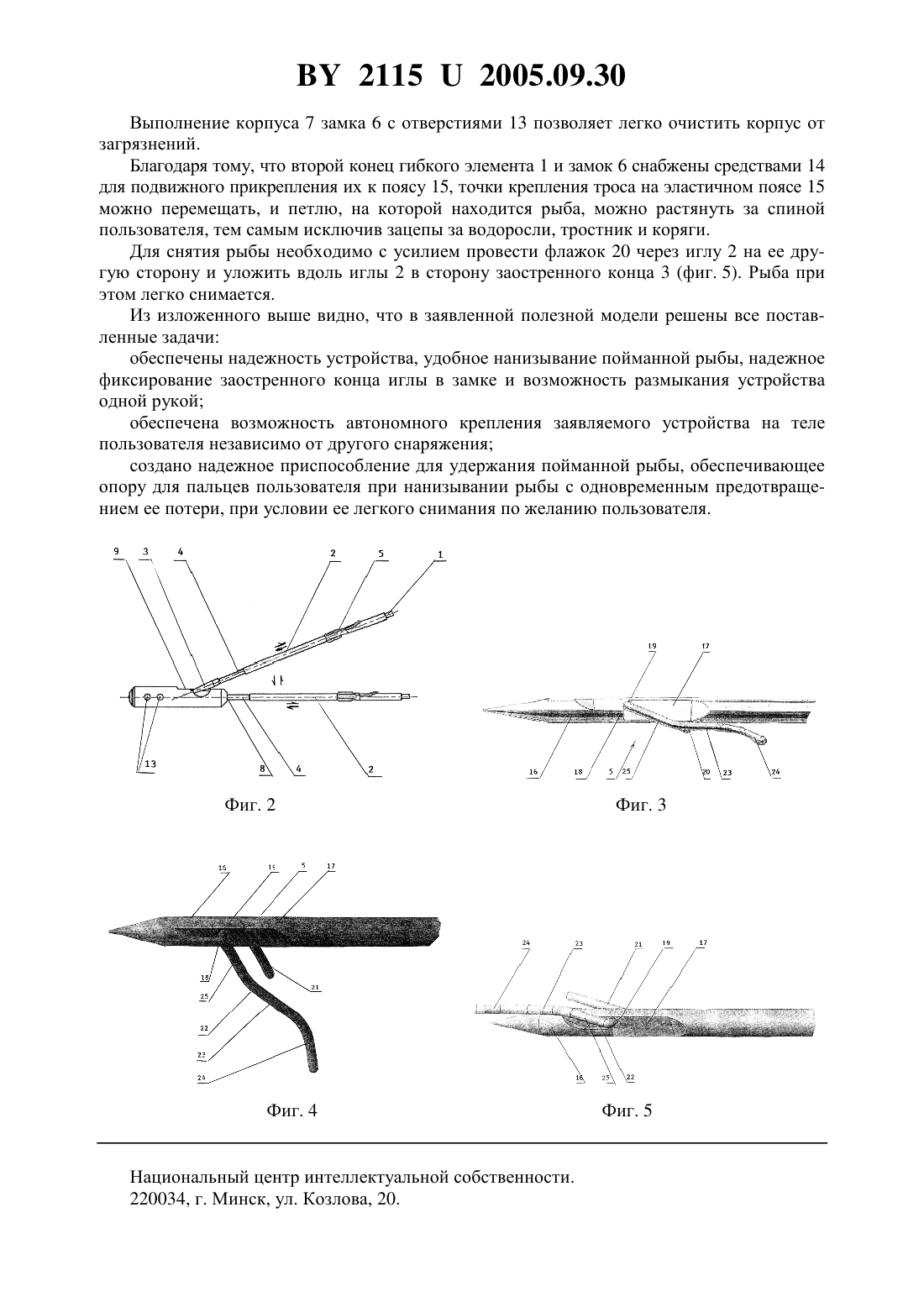

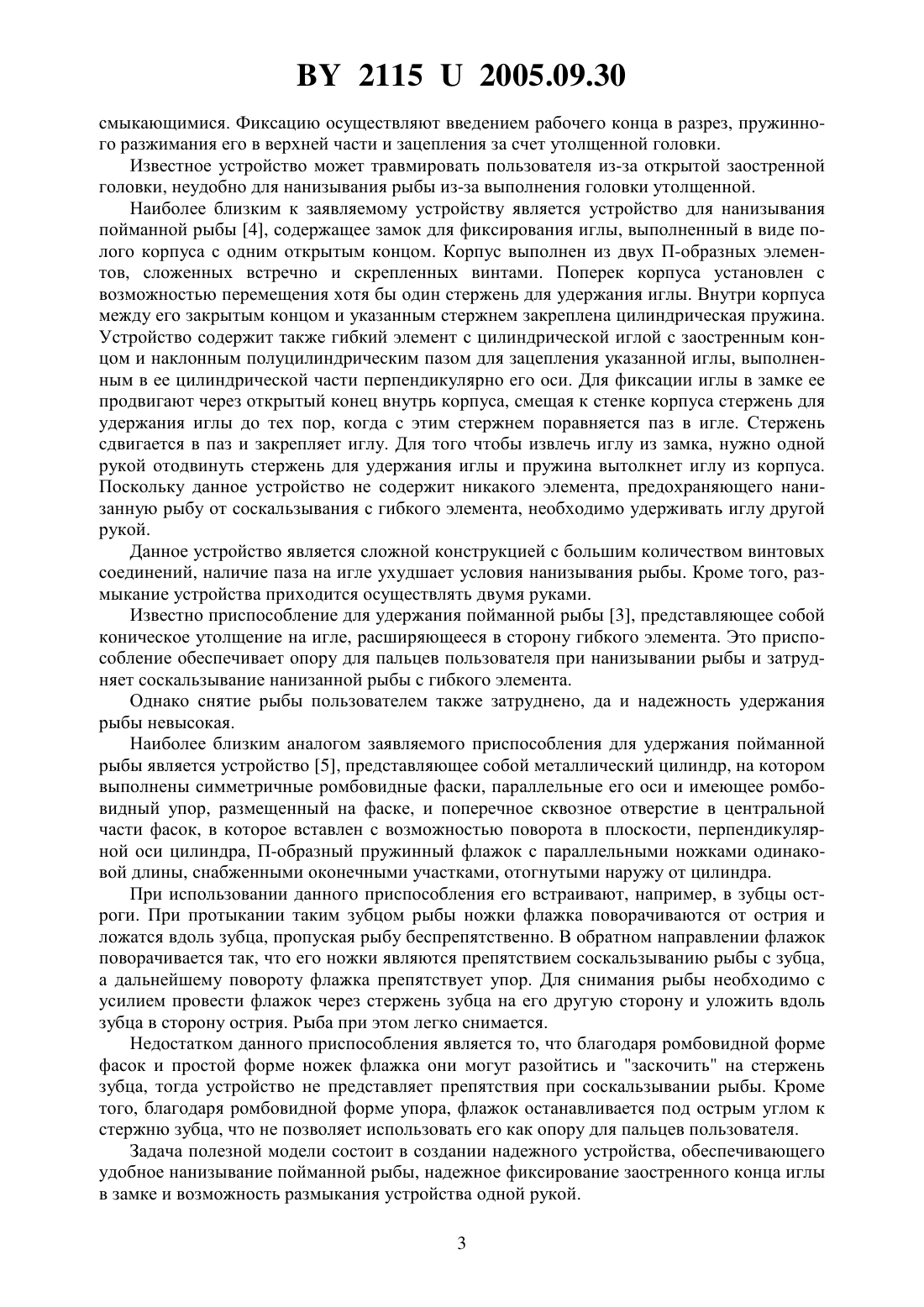

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ НАНИЗЫВАНИЯ ПОЙМАННОЙ РЫБЫ И ПРИСПОСОБЛЕНИЕ ДЛЯ УДЕРЖАНИЯ ПОЙМАННОЙ РЫБЫ(71) Заявитель Козловцев Юрий Борисович(72) Автор Козловцев Юрий Борисович(73) Патентообладатель Козловцев Юрий Борисович(57) 1. Устройство для нанизывания пойманной рыбы, содержащее гибкий элемент с цилиндрической иглой с заостренным концом и элементом для удержания иглы, выполненным в цилиндрической части иглы, и замок для фиксирования иглы, выполненный в виде полого корпуса с одним открытым концом и цилиндрической пружиной, установленной внутри корпуса, отличающееся тем, что элемент для удержания иглы выполнен в виде цилиндрического участка меньшего диаметра, открытый конец полого корпуса замка выполнен с диаметром, соответствующим диаметру элемента для удержания иглы, диаметр полого корпуса замка соответствует диаметру иглы, а в стенке корпуса замка выполнена сквозная продольная прорезь, передний участок которой сообщается с открытым концом корпуса замка и выполнен с диаметром, соответствующим диаметру элемента для удержания иглы, а задний участок соответствует диаметру иглы, причем в полости корпуса замка между цилиндрической пружиной и открытым концом корпуса размещен цилиндрический ползун с конической выемкой для взаимодействия с заостренным концом иглы. 2. Устройство по п. 1, отличающееся тем, что оно снабжено приспособлением для удержания пойманной рыбы на гибком элементе. 3. Устройство по п. 1, отличающееся тем, что второй конец гибкого элемента и замок подвижно прикреплены к эластичному поясу для надевания на пользователя. 4. Устройство по п. 1, отличающееся тем, что корпус замка выполнен цилиндрическим. 21152005.09.30 5. Устройство по п. 1, отличающееся тем, что боковая стенка корпуса замка выполнена с отверстиями. 6. Приспособление для удержания пойманной рыбы, представляющее собой металлический цилиндр, на котором выполнены хотя бы одна фаска, параллельная его оси и имеющая упор, размещенный на ней, и поперечное сквозное отверстие в центральной части фаски, в которое вставлен с возможностью поворота в плоскости, перпендикулярной оси цилиндра, П-образный пружинный флажок с параллельными ножками, одна из которых снабжена оконечным участком, отогнутым наружу от цилиндра, отличающееся тем,что упор выполнен прямоугольным и расположен так, что продолжения двух его смежных сторон являются касательными к указанному отверстию. 7. Приспособление по п. 6, отличающееся тем, что указанная ножка П-образного флажка выполнена удлиненной за счет участка, изогнутого по спирали вокруг оси цилиндра и вставленного между участком, отогнутым наружу от цилиндра, и концом участка ножки, параллельного второй ножке. 8. Приспособление по п. 6, отличающееся тем, что оно выполнено с двумя симметричными фасками.(56) 1. Международная заявка 91/16813, МПК А 01 К 65/00, 14.11.1991. 2. А.с. СССР 814301, МПК А 01 К 65/00, 1981. 3. Патент США 5025587, МПК А 01 К 65/00, 25.06.1991. 4. Патент США 4570836, МПК А 01 К 65/00, 18.02.1986 (прототип). 5. ЖурналМ 2000 г.,2, с. 149. Изделие Титановый наконечник Клуб, Федерация подводной охоты (прототип). Полезная модель относится к рыбной ловле и может найти применение для нанизывания, сбора и перемещения пойманной рыбы, преимущественно при подводной охоте. Известно устройство для нанизывания пойманной рыбы, содержащее пружинный элемент с двумя концами, один из которых заострен и изогнут под прямым углом, а другой образует петлю-фиксатор 1. Однако известное устройство может травмировать пользователя из-за открытого заостренного конца. Выполнение замка в виде петли, а рабочего конца с изгибом обуславливает ненадежность фиксирования рабочего конца в замке, что может привести к саморазмыканию устройства и потере пойманной рыбы. Известно устройство для нанизывания пойманной рыбы 2, содержащее гибкий элемент (трос), фиксатор, состоящий из кольца и двух закрепленных на кольце поводков,концы которых снабжены карабинами, при этом концы гибкого элемента (троса) раздвоены и снабжены петлями для взаимодействия с карабинами поводков фиксатора, а средняя часть гибкого элемента (троса) последовательно пропущена через кольцо фиксатора и трубку. Однако известное устройство обладает сложной конструкцией и неудобством при использовании из-за трудностей с нанизыванием рыбы. Известно также устройство для нанизывания пойманной рыбы 3, содержащее упругий гибкий элемент в виде разомкнутого кольца, рабочий конец которого выполнен цилиндрическим с утолщенной и заостренной головкой, а второй конец жестко прикреплен к замку для фиксирования рабочего конца. Замок выполнен в виде -образной пружины,верхняя ветвь которой служит для закрепления на поясе пользователя, а нижняя выполнена с продольным разрезом, ширина которого в нижней части соответствует диаметру цилиндрического рабочего конца. Борта разреза в его верхней части выполнены пружинно 2 21152005.09.30 смыкающимися. Фиксацию осуществляют введением рабочего конца в разрез, пружинного разжимания его в верхней части и зацепления за счет утолщенной головки. Известное устройство может травмировать пользователя из-за открытой заостренной головки, неудобно для нанизывания рыбы из-за выполнения головки утолщенной. Наиболее близким к заявляемому устройству является устройство для нанизывания пойманной рыбы 4, содержащее замок для фиксирования иглы, выполненный в виде полого корпуса с одним открытым концом. Корпус выполнен из двух П-образных элементов, сложенных встречно и скрепленных винтами. Поперек корпуса установлен с возможностью перемещения хотя бы один стержень для удержания иглы. Внутри корпуса между его закрытым концом и указанным стержнем закреплена цилиндрическая пружина. Устройство содержит также гибкий элемент с цилиндрической иглой с заостренным концом и наклонным полуцилиндрическим пазом для зацепления указанной иглы, выполненным в ее цилиндрической части перпендикулярно его оси. Для фиксации иглы в замке ее продвигают через открытый конец внутрь корпуса, смещая к стенке корпуса стержень для удержания иглы до тех пор, когда с этим стержнем поравняется паз в игле. Стержень сдвигается в паз и закрепляет иглу. Для того чтобы извлечь иглу из замка, нужно одной рукой отодвинуть стержень для удержания иглы и пружина вытолкнет иглу из корпуса. Поскольку данное устройство не содержит никакого элемента, предохраняющего нанизанную рыбу от соскальзывания с гибкого элемента, необходимо удерживать иглу другой рукой. Данное устройство является сложной конструкцией с большим количеством винтовых соединений, наличие паза на игле ухудшает условия нанизывания рыбы. Кроме того, размыкание устройства приходится осуществлять двумя руками. Известно приспособление для удержания пойманной рыбы 3, представляющее собой коническое утолщение на игле, расширяющееся в сторону гибкого элемента. Это приспособление обеспечивает опору для пальцев пользователя при нанизывании рыбы и затрудняет соскальзывание нанизанной рыбы с гибкого элемента. Однако снятие рыбы пользователем также затруднено, да и надежность удержания рыбы невысокая. Наиболее близким аналогом заявляемого приспособления для удержания пойманной рыбы является устройство 5, представляющее собой металлический цилиндр, на котором выполнены симметричные ромбовидные фаски, параллельные его оси и имеющее ромбовидный упор, размещенный на фаске, и поперечное сквозное отверстие в центральной части фасок, в которое вставлен с возможностью поворота в плоскости, перпендикулярной оси цилиндра, П-образный пружинный флажок с параллельными ножками одинаковой длины, снабженными оконечными участками, отогнутыми наружу от цилиндра. При использовании данного приспособления его встраивают, например, в зубцы остроги. При протыкании таким зубцом рыбы ножки флажка поворачиваются от острия и ложатся вдоль зубца, пропуская рыбу беспрепятственно. В обратном направлении флажок поворачивается так, что его ножки являются препятствием соскальзыванию рыбы с зубца,а дальнейшему повороту флажка препятствует упор. Для снимания рыбы необходимо с усилием провести флажок через стержень зубца на его другую сторону и уложить вдоль зубца в сторону острия. Рыба при этом легко снимается. Недостатком данного приспособления является то, что благодаря ромбовидной форме фасок и простой форме ножек флажка они могут разойтись и заскочить на стержень зубца, тогда устройство не представляет препятствия при соскальзывании рыбы. Кроме того, благодаря ромбовидной форме упора, флажок останавливается под острым углом к стержню зубца, что не позволяет использовать его как опору для пальцев пользователя. Задача полезной модели состоит в создании надежного устройства, обеспечивающего удобное нанизывание пойманной рыбы, надежное фиксирование заостренного конца иглы в замке и возможность размыкания устройства одной рукой. 3 21152005.09.30 Другой задачей настоящей полезной модели является обеспечение возможности автономного крепления заявляемого устройства на теле пользователя независимо от другого снаряжения, например грузового пояса. Еще одной задачей настоящей полезной модели является создание надежного приспособления для удержания пойманной рыбы, обеспечивающего опору для пальцев пользователя при нанизывании рыбы с одновременным предотвращением ее потери, при условии ее легкого снимания по желанию пользователя. Поставленная задача в заявляемом устройстве для нанизывания пойманной рыбы, содержащем гибкий элемент с цилиндрической иглой с заостренным концом и элементом для удержания иглы, выполненным в цилиндрической части иглы, и замок для фиксирования иглы, выполненный в виде полого корпуса с одним открытым концом и цилиндрической пружиной, установленной внутри корпуса, отличающемся тем, что элемент для удержания иглы выполнен в виде цилиндрического участка меньшего диаметра, открытый конец полого корпуса замка выполнен с диаметром, соответствующим диаметру элемента для удержания иглы, диаметр полого корпуса замка соответствует диаметру иглы, а в стенке корпуса замка выполнена сквозная продольная прорезь, передний участок которой сообщается с открытым концом корпуса замка и выполнен с диаметром, соответствующим диаметру элемента для удержания иглы, а задний участок соответствует диаметру иглы, причем в полости корпуса замка между цилиндрической пружиной и открытым концом корпуса размещен цилиндрический ползун с конической выемкой для взаимодействия с заостренным концом иглы. Устройство снабжено приспособлением для удержания пойманной рыбы на гибком элементе, закрепленным на цилиндрической части иглы. Корпус замка предпочтительно выполнен цилиндрическим, а его боковая стенка выполнена с отверстиями. Второй конец гибкого элемента и замок подвижно прикреплены к эластичному поясу для надевания на пользователя. Поставленная задача в приспособлении для удержания пойманной рыбы, представляющем собой металлический цилиндр, на котором выполнены хотя бы одна фаска, параллельная его оси и имеющая упор, размещенный на ней, и поперечное сквозное отверстие в центральной части фаски, в которое вставлен с возможностью поворота в плоскости, перпендикулярной оси цилиндра, П-образный пружинный флажок с параллельными ножками, одна из которых снабжена участком, отогнутым наружу от цилиндра,решена тем, что упор выполнен прямоугольным и расположен так, что продолжения двух его смежных сторон являются касательными к указанному отверстию. Указанная ножка П-образного флажка выполнена удлиненной за счет участка, изогнутого по спирали вокруг оси цилиндра и вставленного между участком, отогнутым наружу от цилиндра, и концом участка ножки, параллельного второй ножке. Приспособление может быть выполнено с двумя симметричными фасками Полезная модель поясняется чертежами. Фиг. 1 - общий вид устройства, прикрепленного к поясу подводного охотника. Фиг. 2 - порядок фиксирования иглы в замке. Фиг. 3 приспособление для удержания пойманной рыбы в положении для нанизывания рыбы. Фиг. 4 - приспособление для удержания пойманной рыбы в фиксирующем положении. Фиг. 5 - приспособление для удержания пойманной рыбы в положении для снятия рыбы. Устройство для нанизывания пойманной рыбы содержит гибкий элемент 1, выполненный из отдельного троса, с цилиндрической иглой 2 с заостренным концом 3 и элементом для удержания иглы в виде цилиндрического участка 4, диаметр которого меньше диаметра остальной иглы. Между участком 4 и гибким элементом 1 на игле 2 выполнено приспособление 5 для удержания пойманной рыбы. Устройство содержит замок 6 для фиксирования иглы 2, состоящий из полого цилиндрического корпуса 7, открытый конец 8 которого выполнен с диаметром, соответствую 4 21152005.09.30 щим диаметру участка 4, а диаметр полого корпуса 7 соответствует диаметру иглы 2. В боковой стенке корпуса 7 выполнена сквозная продольная прорезь 9, передний участок которой сообщается с открытым концом 8 корпуса замка и выполнен с диаметром, соответствующим диаметру участка 4, а задний участок соответствует диаметру иглы 2. В полости корпуса 8 расположены цилиндрическая пружина 10 и цилиндрический ползун 11 с конической выемкой 12 для взаимодействия с заостренным концом 3 иглы 2. Боковая стенка корпуса 7 выполнена с отверстиями 13, которые способствуют промыванию полости корпуса 7. Второй конец гибкого элемента 1 и замок 7 снабжены средствами 14 для их подвижного прикрепления к эластичному поясу 15 для надевания на пользователя. Приспособление 5 для удержания пойманной рыбы (фиг. 3, 4, 5) представляет собой металлический цилиндр 16, диаметр которого совпадает с диаметром иглы 2 и на котором выполнены хотя бы одна фаска 17 (в данном примере - две фаски), параллельная его оси. На фаске 17 размещен упор 18. Упор 18 выполнен прямоугольным. В центральной части фаски 17 выполнено поперечное сквозное отверстие 19 так, что продолжения двух смежных сторон упора 18 являются касательными к отверстию 19. В отверстие 19 вставлен с возможностью поворота в плоскости, перпендикулярной оси цилиндра, П-образный пружинный флажок 20 с ножками 21 и 22. Ножка 22 П-образного флажка 20 выполнена удлиненной за счет участка 23, изогнутого по спирали вокруг оси цилиндра и вставленного между участком 24, отогнутым наружу от цилиндра, и концом участка 25 ножки 22, параллельного второй ножке 21. Устройство для нанизывания пойманной рыбы используют следующим образом. Для нанизывания пойманной рыбы необходимо иглу 2 высвободить из замка 6. Для этого пользователь берет рукой иглу 2, расположенную в открытом конце 8 корпуса 7, и продвигает иглу 2 внутрь полости корпуса замка 6 до расположения участка 4 над задним участком прорези 9, которая шире диаметра иглы 2 и участка 4, и через прорезь 9 выводит иглу 2 из замка 6. Благодаря заостренному концу 3 иглы 2 рыбу легко нанизывают на иглу 2 и далее перемещают на гибкий элемент 1. При нанизывании рыбы ножки флажка 20 поворачиваются от заостренного конца 3 и ложатся вдоль иглы 2 (фиг. 3), пропуская рыбу беспрепятственно. В обратном направлении флажок 20 поворачивается так, что его ножки 21 и 22 являются препятствием соскальзыванию рыбы (фиг. 4). Дальнейшему повороту флажка 20 препятствует упор 18. Благодаря прямоугольной форме упора 18 и взаимному расположению отверстия 17 и упора 18, флажок устанавливается под углом 90 к оси иглы 2. В то же время, благодаря наличию на одной ножке 22 участка 23, изогнутого по спирали вокруг оси цилиндра и вставленного между участком 24, отогнутым наружу от цилиндра, и концом участка 25 ножки 22, параллельного второй ножке 21, флажок 20 не может заскочить на иглу 2 и всегда свободно поворачивается в положение фиксации. В таком положении флажок 20 служит опорой для пальцев пользователя и не препятствует нанизыванию рыбы, но препятствует соскальзыванию рыбы в обратном направлении с гибкого элемента 1. По окончании нанизывания рыбы пользователь фиксирует иглу 2 в замке 6. Для этого он берет рукой иглу 2 и вводит ее в заднюю часть прорези 9 до соприкосновения с конической выемкой 12 ползуна 11 и продвигает иглу 2 вперед, сжимая пружину 10 до расположения участка 4 под задней частью прорези 9. Затем пользователь вставляет иглу 2 через прорезь 9 в полость корпуса 7 соосно его продольной оси и отпускает ее. Сжатая пружина 10 возвращается в исходное положение, толкая ползун 11 и иглу 2. При этом участок 4 входит в открытый конец 8 корпуса 7, где фиксируется благодаря тому, что диаметр остальной части иглы 2 больше диаметра указанного открытого конца 8. Заостренный конец 3 оказывается надежно установлен в полости корпуса 7. 21152005.09.30 Выполнение корпуса 7 замка 6 с отверстиями 13 позволяет легко очистить корпус от загрязнений. Благодаря тому, что второй конец гибкого элемента 1 и замок 6 снабжены средствами 14 для подвижного прикрепления их к поясу 15, точки крепления троса на эластичном поясе 15 можно перемещать, и петлю, на которой находится рыба, можно растянуть за спиной пользователя, тем самым исключив зацепы за водоросли, тростник и коряги. Для снятия рыбы необходимо с усилием провести флажок 20 через иглу 2 на ее другую сторону и уложить вдоль иглы 2 в сторону заостренного конца 3 (фиг. 5). Рыба при этом легко снимается. Из изложенного выше видно, что в заявленной полезной модели решены все поставленные задачи обеспечены надежность устройства, удобное нанизывание пойманной рыбы, надежное фиксирование заостренного конца иглы в замке и возможность размыкания устройства одной рукой обеспечена возможность автономного крепления заявляемого устройства на теле пользователя независимо от другого снаряжения создано надежное приспособление для удержания пойманной рыбы, обеспечивающее опору для пальцев пользователя при нанизывании рыбы с одновременным предотвращением ее потери, при условии ее легкого снимания по желанию пользователя. Фиг. 4 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
