Устройство для измерения высоты зуба и глубины отпрепарированной его полости Е. Н. Терещенко

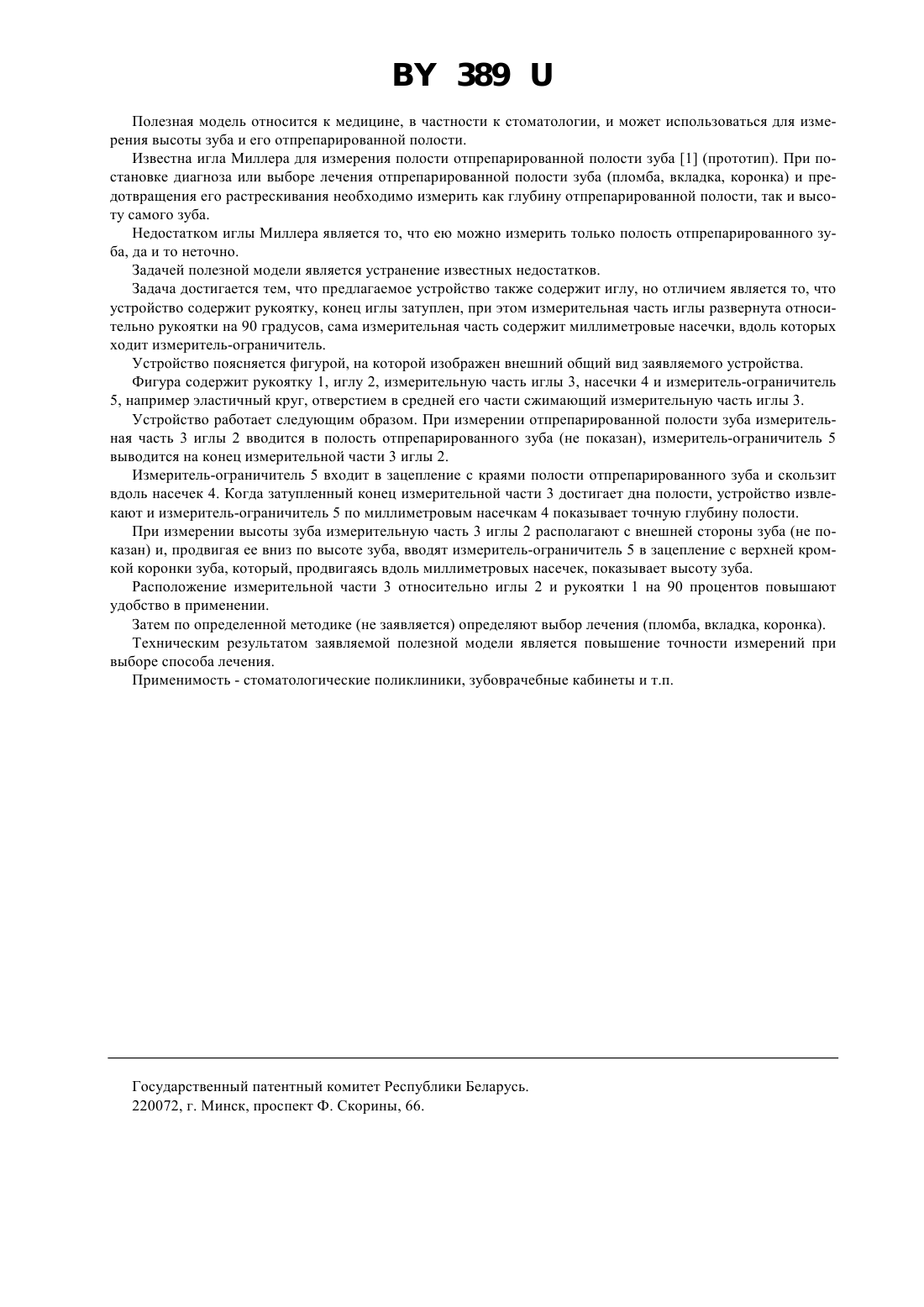

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ВЫСОТЫ ЗУБА И ГЛУБИНЫ ОТПРЕПАРИРОВАННОЙ ЕГО ПОЛОСТИ Е.Н. ТЕРЕЩЕНКО(73) Патентообладатель Терещенко Елена кодимовна(57) Устройство для измерения высоты зуба и глубины отпрепарированной его полости, содержащее иглу,отличающееся тем, что оно дополнительно содержит рукоятку, измерительную часть иглы с миллиметровыми насечками и измеритель-ограничитель, при этом измерительная часть расположена относительно рукоятки под углом 90.(56) 1. Миллер В.Д. Руководство по терапевтической стоматологии (руководство консервативного зубоврачевания) / Пер. с нем. - Н. Новгород НГМД, 1988. - С. 276-293. 389 Полезная модель относится к медицине, в частности к стоматологии, и может использоваться для измерения высоты зуба и его отпрепарированной полости. Известна игла Миллера для измерения полости отпрепарированной полости зуба 1 (прототип). При постановке диагноза или выборе лечения отпрепарированной полости зуба (пломба, вкладка, коронка) и предотвращения его растрескивания необходимо измерить как глубину отпрепарированной полости, так и высоту самого зуба. Недостатком иглы Миллера является то, что ею можно измерить только полость отпрепарированного зуба, да и то неточно. Задачей полезной модели является устранение известных недостатков. Задача достигается тем, что предлагаемое устройство также содержит иглу, но отличием является то, что устройство содержит рукоятку, конец иглы затуплен, при этом измерительная часть иглы развернута относительно рукоятки на 90 градусов, сама измерительная часть содержит миллиметровые насечки, вдоль которых ходит измеритель-ограничитель. Устройство поясняется фигурой, на которой изображен внешний общий вид заявляемого устройства. Фигура содержит рукоятку 1, иглу 2, измерительную часть иглы 3, насечки 4 и измеритель-ограничитель 5, например эластичный круг, отверстием в средней его части сжимающий измерительную часть иглы 3. Устройство работает следующим образом. При измерении отпрепарированной полости зуба измерительная часть 3 иглы 2 вводится в полость отпрепарированного зуба (не показан), измеритель-ограничитель 5 выводится на конец измерительной части 3 иглы 2. Измеритель-ограничитель 5 входит в зацепление с краями полости отпрепарированного зуба и скользит вдоль насечек 4. Когда затупленный конец измерительной части 3 достигает дна полости, устройство извлекают и измеритель-ограничитель 5 по миллиметровым насечкам 4 показывает точную глубину полости. При измерении высоты зуба измерительную часть 3 иглы 2 располагают с внешней стороны зуба (не показан) и, продвигая ее вниз по высоте зуба, вводят измеритель-ограничитель 5 в зацепление с верхней кромкой коронки зуба, который, продвигаясь вдоль миллиметровых насечек, показывает высоту зуба. Расположение измерительной части 3 относительно иглы 2 и рукоятки 1 на 90 процентов повышают удобство в применении. Затем по определенной методике (не заявляется) определяют выбор лечения (пломба, вкладка, коронка). Техническим результатом заявляемой полезной модели является повышение точности измерений при выборе способа лечения. Применимость - стоматологические поликлиники, зубоврачебные кабинеты и т.п. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
