Удочка для ловли рыбы на мормышку

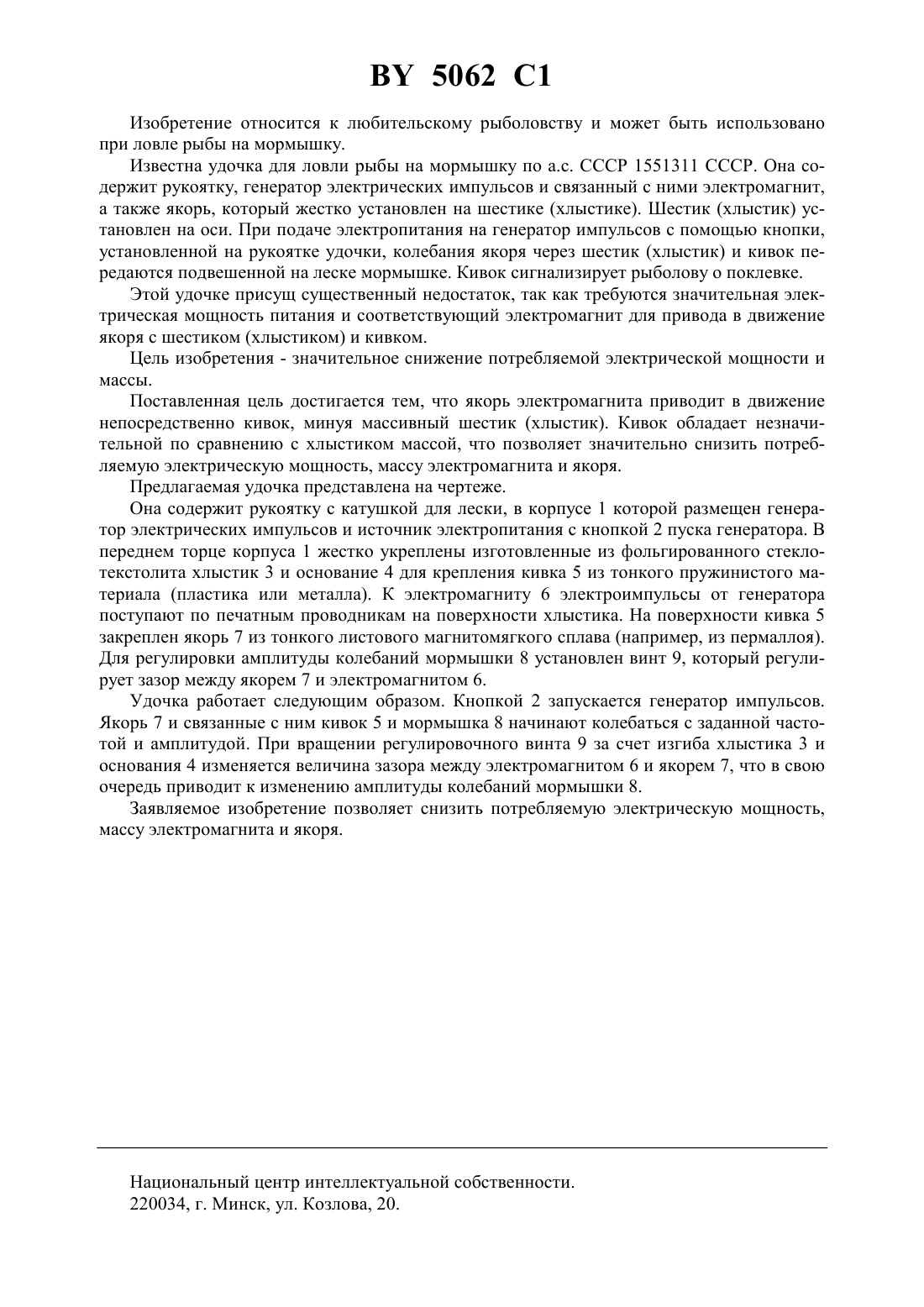

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УДОЧКА ДЛЯ ЛОВЛИ РЫБЫ НА МОРМЫШКУ(71) Заявитель Иванов Михаил Павлович(72) Автор Иванов Михаил Павлович(73) Патентообладатель Иванов Михаил Павлович(57) Удочка для ловли рыбы на мормышку, содержащая рукоятку, в корпусе которой размещен генератор электрических импульсов и источник электропитания с кнопкой пуска генератора, хлыстик, с размещенным на нем электромагнитом, якорь, установленный с зазором относительно электромагнита, регулировочный винт для регулировки указанного зазора, отличающаяся тем, что содержит основание для крепления кивка, при этом хлыстик и основание изготовлены из фольгированного стеклотекстолита и жестко укреплены в переднем торце корпуса, а якорь, выполненный из тонкого листового магнитомягкого сплава, закреплен на поверхности кивка. 5062 1 Изобретение относится к любительскому рыболовству и может быть использовано при ловле рыбы на мормышку. Известна удочка для ловли рыбы на мормышку по а.с. СССР 1551311 СССР. Она содержит рукоятку, генератор электрических импульсов и связанный с ними электромагнит,а также якорь, который жестко установлен на шестике (хлыстике). Шестик (хлыстик) установлен на оси. При подаче электропитания на генератор импульсов с помощью кнопки,установленной на рукоятке удочки, колебания якоря через шестик (хлыстик) и кивок передаются подвешенной на леске мормышке. Кивок сигнализирует рыболову о поклевке. Этой удочке присущ существенный недостаток, так как требуются значительная электрическая мощность питания и соответствующий электромагнит для привода в движение якоря с шестиком (хлыстиком) и кивком. Цель изобретения - значительное снижение потребляемой электрической мощности и массы. Поставленная цель достигается тем, что якорь электромагнита приводит в движение непосредственно кивок, минуя массивный шестик (хлыстик). Кивок обладает незначительной по сравнению с хлыстиком массой, что позволяет значительно снизить потребляемую электрическую мощность, массу электромагнита и якоря. Предлагаемая удочка представлена на чертеже. Она содержит рукоятку с катушкой для лески, в корпусе 1 которой размещен генератор электрических импульсов и источник электропитания с кнопкой 2 пуска генератора. В переднем торце корпуса 1 жестко укреплены изготовленные из фольгированного стеклотекстолита хлыстик 3 и основание 4 для крепления кивка 5 из тонкого пружинистого материала (пластика или металла). К электромагниту 6 электроимпульсы от генератора поступают по печатным проводникам на поверхности хлыстика. На поверхности кивка 5 закреплен якорь 7 из тонкого листового магнитомягкого сплава (например, из пермаллоя). Для регулировки амплитуды колебаний мормышки 8 установлен винт 9, который регулирует зазор между якорем 7 и электромагнитом 6. Удочка работает следующим образом. Кнопкой 2 запускается генератор импульсов. Якорь 7 и связанные с ним кивок 5 и мормышка 8 начинают колебаться с заданной частотой и амплитудой. При вращении регулировочного винта 9 за счет изгиба хлыстика 3 и основания 4 изменяется величина зазора между электромагнитом 6 и якорем 7, что в свою очередь приводит к изменению амплитуды колебаний мормышки 8. Заявляемое изобретение позволяет снизить потребляемую электрическую мощность,массу электромагнита и якоря. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
