Устройство для фрикционно-механического нанесения покрытий

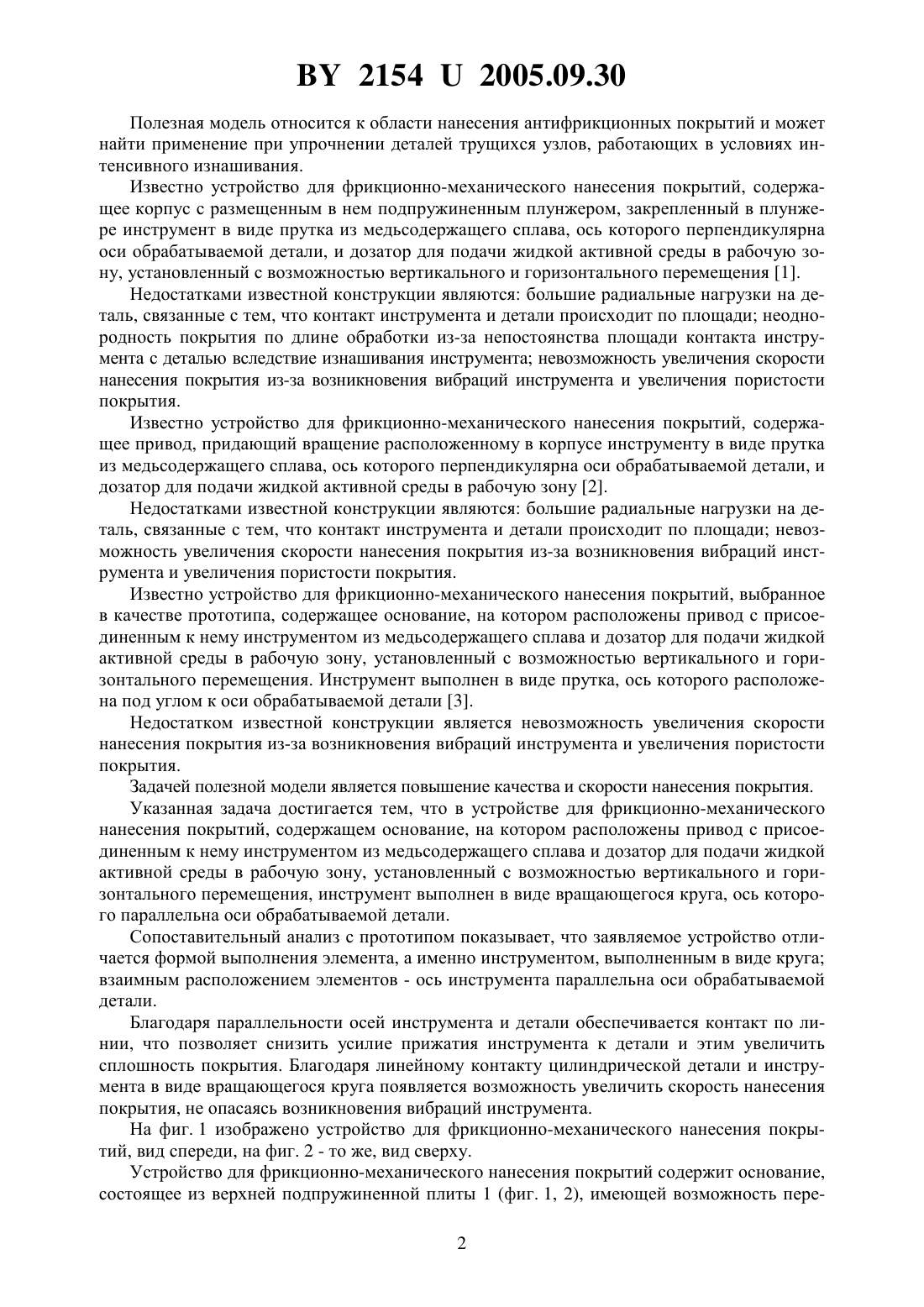

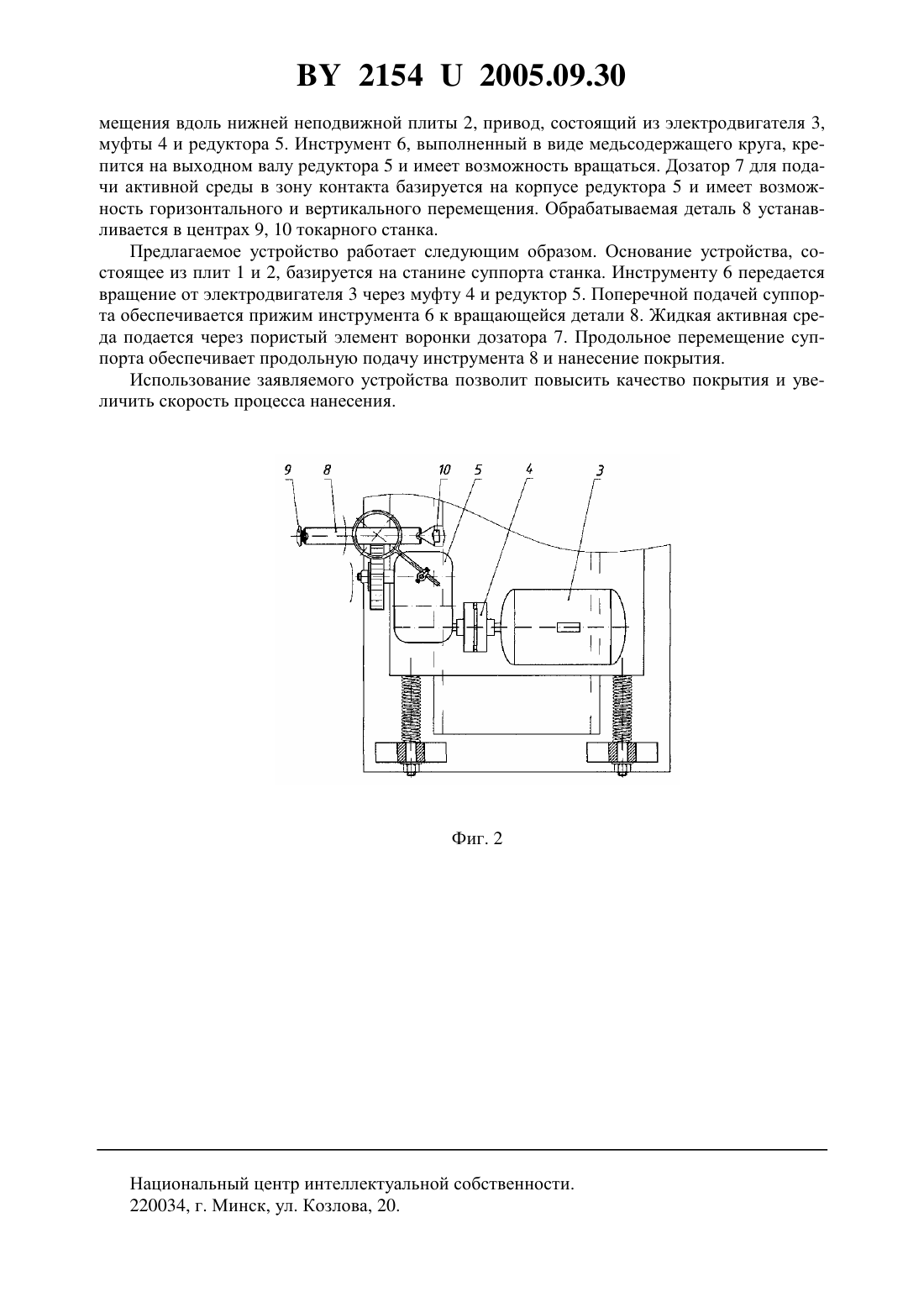

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Полоцкий государственный университет(72) Авторы Константинов Валерий Михайлович Лукашок Александр Николаевич(73) Патентообладатель Учреждение образования Полоцкий государственный университет(57) Устройство для фрикционно-механического нанесения покрытий, содержащее основание, на котором расположены привод с присоединенным к нему инструментом из медьсодержащего сплава и дозатор для подачи жидкой активной среды в рабочую зону, установленный с возможностью вертикального и горизонтального перемещения, отличающееся тем, что инструмент выполнен в виде вращающегося круга, ось которого параллельна оси обрабатываемой детали. 21542005.09.30 Полезная модель относится к области нанесения антифрикционных покрытий и может найти применение при упрочнении деталей трущихся узлов, работающих в условиях интенсивного изнашивания. Известно устройство для фрикционно-механического нанесения покрытий, содержащее корпус с размещенным в нем подпружиненным плунжером, закрепленный в плунжере инструмент в виде прутка из медьсодержащего сплава, ось которого перпендикулярна оси обрабатываемой детали, и дозатор для подачи жидкой активной среды в рабочую зону, установленный с возможностью вертикального и горизонтального перемещения 1. Недостатками известной конструкции являются большие радиальные нагрузки на деталь, связанные с тем, что контакт инструмента и детали происходит по площади неоднородность покрытия по длине обработки из-за непостоянства площади контакта инструмента с деталью вследствие изнашивания инструмента невозможность увеличения скорости нанесения покрытия из-за возникновения вибраций инструмента и увеличения пористости покрытия. Известно устройство для фрикционно-механического нанесения покрытий, содержащее привод, придающий вращение расположенному в корпусе инструменту в виде прутка из медьсодержащего сплава, ось которого перпендикулярна оси обрабатываемой детали, и дозатор для подачи жидкой активной среды в рабочую зону 2. Недостатками известной конструкции являются большие радиальные нагрузки на деталь, связанные с тем, что контакт инструмента и детали происходит по площади невозможность увеличения скорости нанесения покрытия из-за возникновения вибраций инструмента и увеличения пористости покрытия. Известно устройство для фрикционно-механического нанесения покрытий, выбранное в качестве прототипа, содержащее основание, на котором расположены привод с присоединенным к нему инструментом из медьсодержащего сплава и дозатор для подачи жидкой активной среды в рабочую зону, установленный с возможностью вертикального и горизонтального перемещения. Инструмент выполнен в виде прутка, ось которого расположена под углом к оси обрабатываемой детали 3. Недостатком известной конструкции является невозможность увеличения скорости нанесения покрытия из-за возникновения вибраций инструмента и увеличения пористости покрытия. Задачей полезной модели является повышение качества и скорости нанесения покрытия. Указанная задача достигается тем, что в устройстве для фрикционно-механического нанесения покрытий, содержащем основание, на котором расположены привод с присоединенным к нему инструментом из медьсодержащего сплава и дозатор для подачи жидкой активной среды в рабочую зону, установленный с возможностью вертикального и горизонтального перемещения, инструмент выполнен в виде вращающегося круга, ось которого параллельна оси обрабатываемой детали. Сопоставительный анализ с прототипом показывает, что заявляемое устройство отличается формой выполнения элемента, а именно инструментом, выполненным в виде круга взаимным расположением элементов - ось инструмента параллельна оси обрабатываемой детали. Благодаря параллельности осей инструмента и детали обеспечивается контакт по линии, что позволяет снизить усилие прижатия инструмента к детали и этим увеличить сплошность покрытия. Благодаря линейному контакту цилиндрической детали и инструмента в виде вращающегося круга появляется возможность увеличить скорость нанесения покрытия, не опасаясь возникновения вибраций инструмента. На фиг. 1 изображено устройство для фрикционно-механического нанесения покрытий, вид спереди, на фиг. 2 - то же, вид сверху. Устройство для фрикционно-механического нанесения покрытий содержит основание,состоящее из верхней подпружиненной плиты 1 (фиг. 1, 2), имеющей возможность пере 2 21542005.09.30 мещения вдоль нижней неподвижной плиты 2, привод, состоящий из электродвигателя 3,муфты 4 и редуктора 5. Инструмент 6, выполненный в виде медьсодержащего круга, крепится на выходном валу редуктора 5 и имеет возможность вращаться. Дозатор 7 для подачи активной среды в зону контакта базируется на корпусередуктора 5 и имеет возможность горизонтального и вертикального перемещения. Обрабатываемая деталь 8 устанавливается в центрах 9, 10 токарного станка. Предлагаемое устройство работает следующим образом. Основание устройства, состоящее из плит 1 и 2, базируется на станине суппорта станка. Инструменту 6 передается вращение от электродвигателя 3 через муфту 4 и редуктор 5. Поперечной подачей суппорта обеспечивается прижим инструмента 6 к вращающейся детали 8. Жидкая активная среда подается через пористый элемент воронки дозатора 7. Продольное перемещение суппорта обеспечивает продольную подачу инструмента 8 и нанесение покрытия. Использование заявляемого устройства позволит повысить качество покрытия и увеличить скорость процесса нанесения. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
