Шило М.М.Дятлова для удержания губчатых отломков кости при остеосинтезе таза

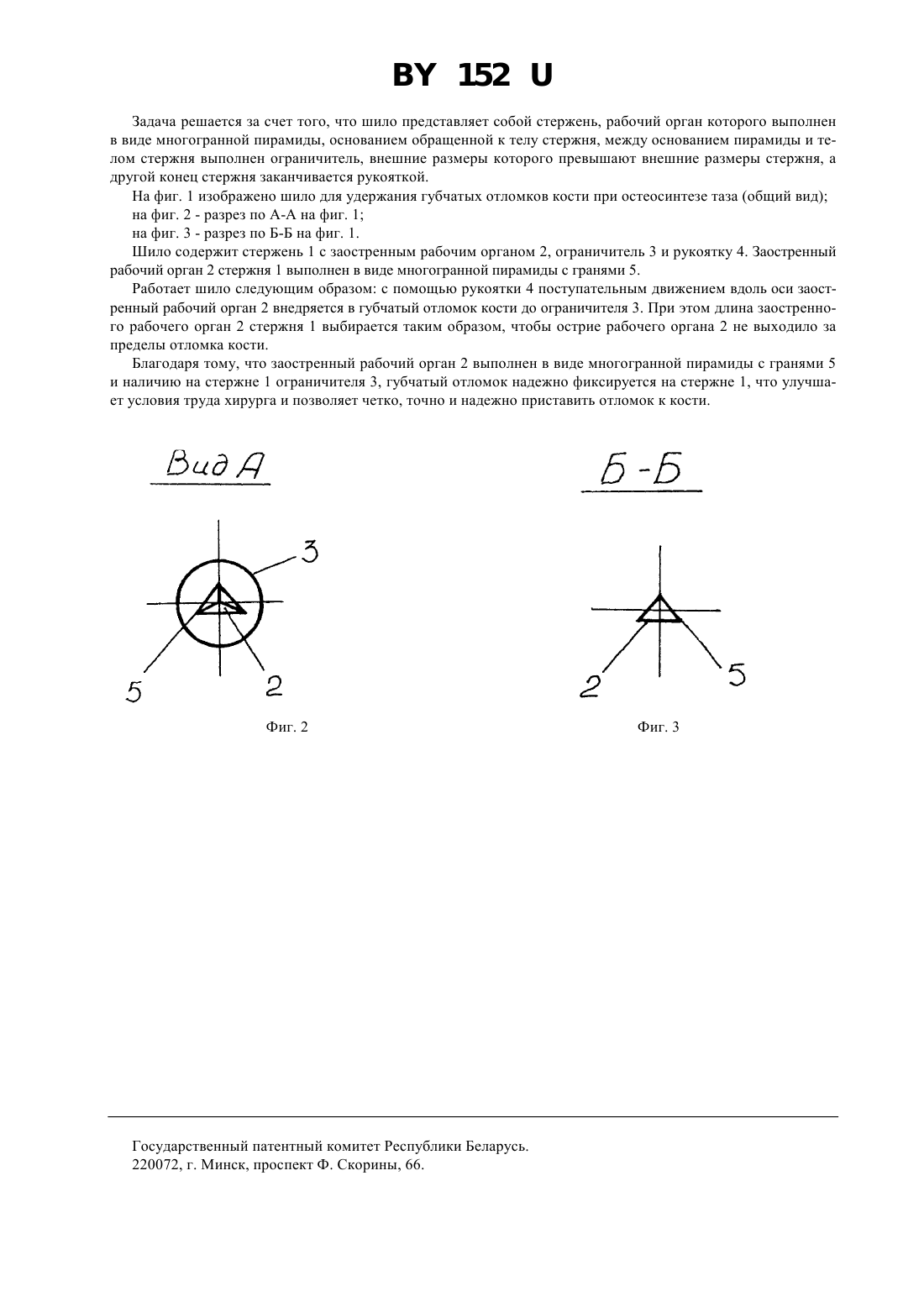

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ ШИЛО М.М.ДЯТЛОВА ДЛЯ УДЕРЖАНИЯ ГУБЧАТЫХ ОТЛОМКОВ КОСТИ ПРИ ОСТЕОСИНТЕЗЕ ТАЗА(71) Заявитель Гомельский государственный медицинский институт(73) Патентообладатель Гомельский государтвенный медицинский институт(57) Шило для удержания губчатых отломков кости при остесинтезе таза, содержащее стержень с заостренным рабочим органом и рукоятку, отличающееся тем, что заостренный рабочий орган стержня выполнен в виде многогранной пирамиды, основанием обращенной к телу стержня, между основанием пирамиды и телом стержня выполнен ограничитель, внешние размеры которого превышают внешние размеры стержня. Полезная модель относится к медицине и предназначена для использования в ортопедотравматологической практике. Известно шило для удержания губчатых отломков кости при остеосинтезе, содержащее стержень с заостренным концом и рукоятку 1 - прототип. Недостатками известного шила являются возможность сквозного прокола отломка кости невозможность точного совмещения отломка с основной костью из-за его проворота вокруг оси. Задача, на решение которой направлена полезная модель, заключается в надежной фиксации губчатых отломков кости при остеосинтезе таза и точного их совмещения с основной костью. 152 Задача решается за счет того, что шило представляет собой стержень, рабочий орган которого выполнен в виде многогранной пирамиды, основанием обращенной к телу стержня, между основанием пирамиды и телом стержня выполнен ограничитель, внешние размеры которого превышают внешние размеры стержня, а другой конец стержня заканчивается рукояткой. На фиг. 1 изображено шило для удержания губчатых отломков кости при остеосинтезе таза (общий вид) на фиг. 2 - разрез по А-А на фиг. 1 на фиг. 3 - разрез по Б-Б на фиг. 1. Шило содержит стержень 1 с заостренным рабочим органом 2, ограничитель 3 и рукоятку 4. Заостренный рабочий орган 2 стержня 1 выполнен в виде многогранной пирамиды с гранями 5. Работает шило следующим образом с помощью рукоятки 4 поступательным движением вдоль оси заостренный рабочий орган 2 внедряется в губчатый отломок кости до ограничителя 3. При этом длина заостренного рабочего орган 2 стержня 1 выбирается таким образом, чтобы острие рабочего органа 2 не выходило за пределы отломка кости. Благодаря тому, что заостренный рабочий орган 2 выполнен в виде многогранной пирамиды с гранями 5 и наличию на стержне 1 ограничителя 3, губчатый отломок надежно фиксируется на стержне 1, что улучшает условия труда хирурга и позволяет четко, точно и надежно приставить отломок к кости. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
