Безопасное укупорочное средство для контейнера с жидким продуктом

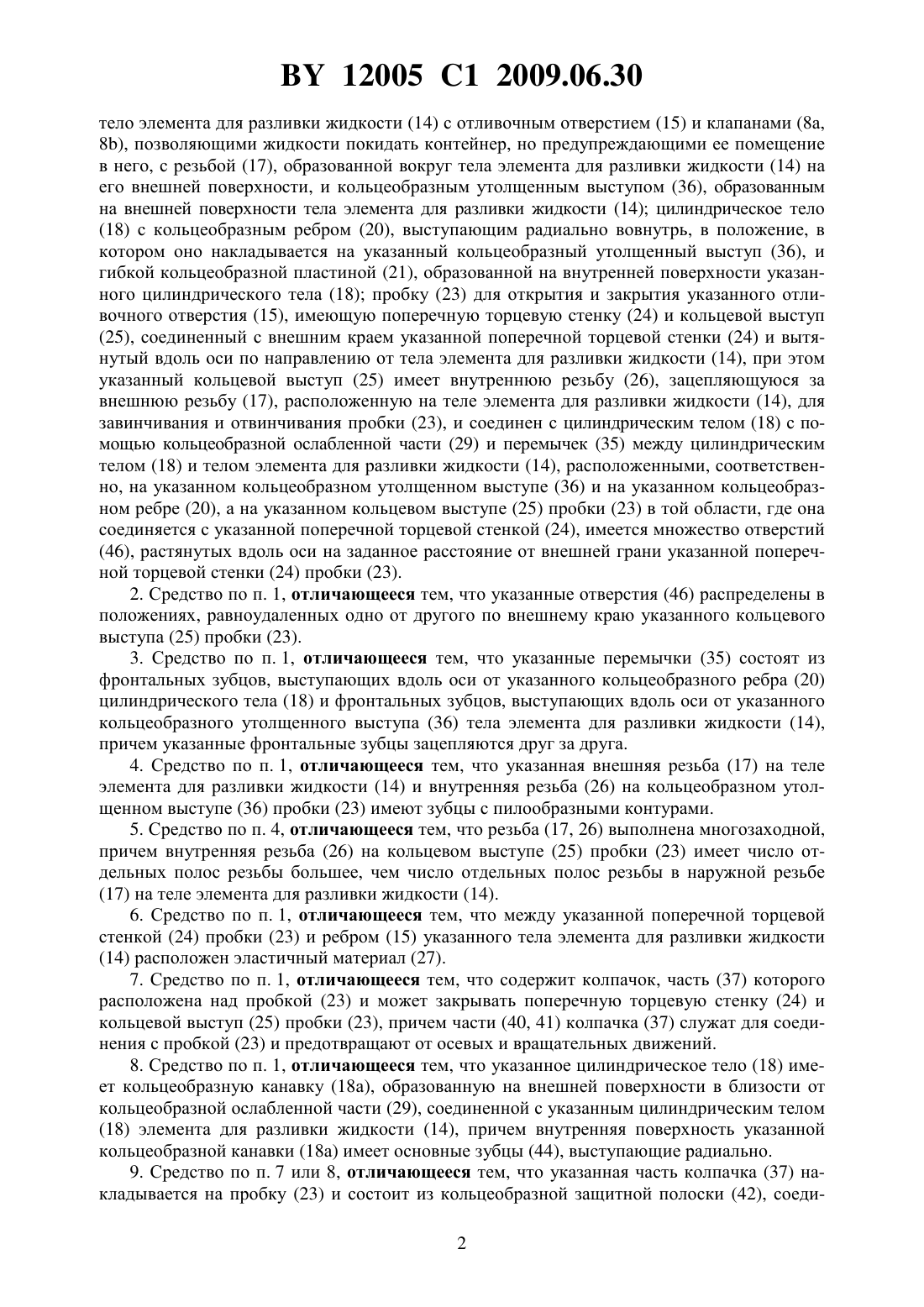

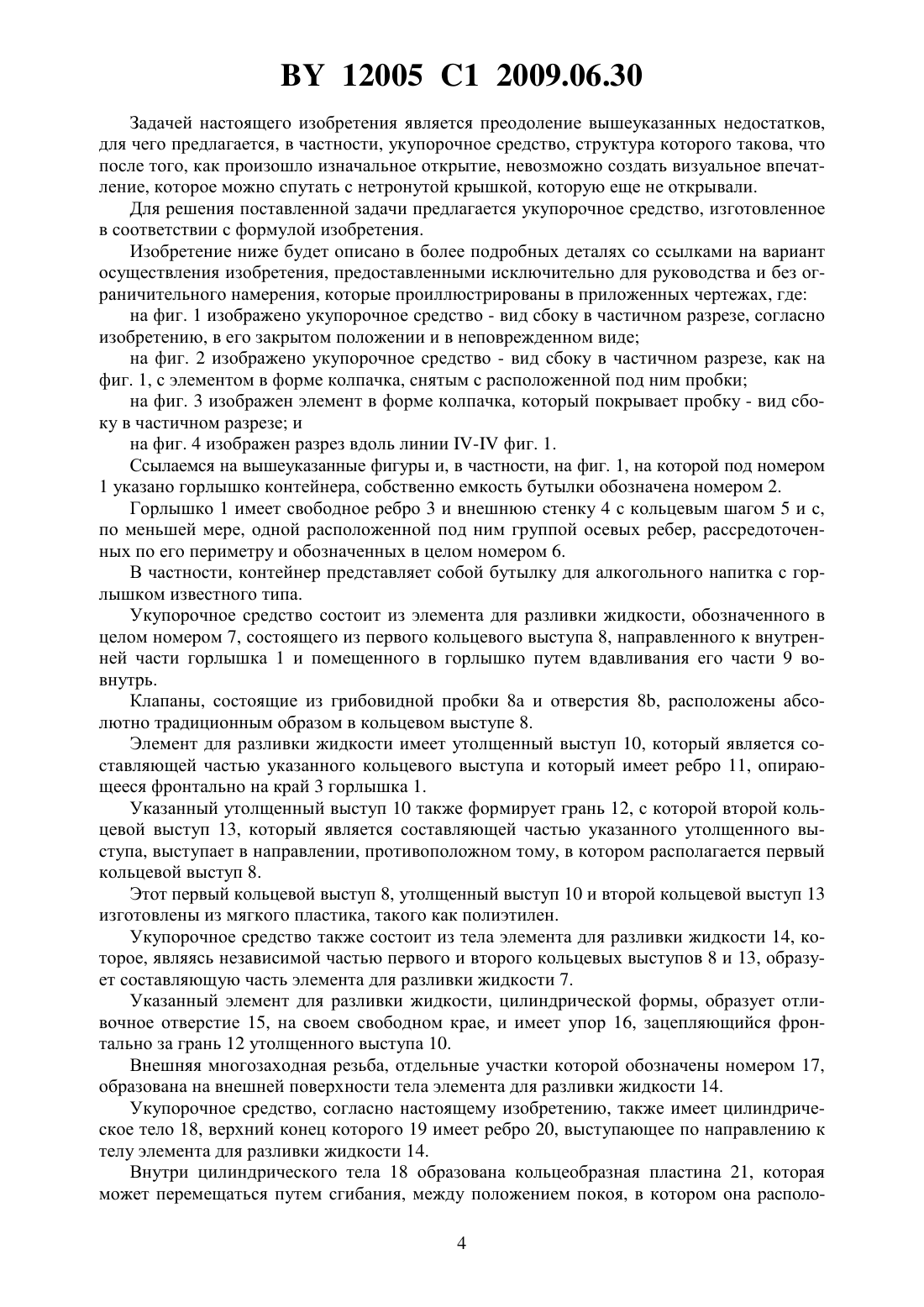

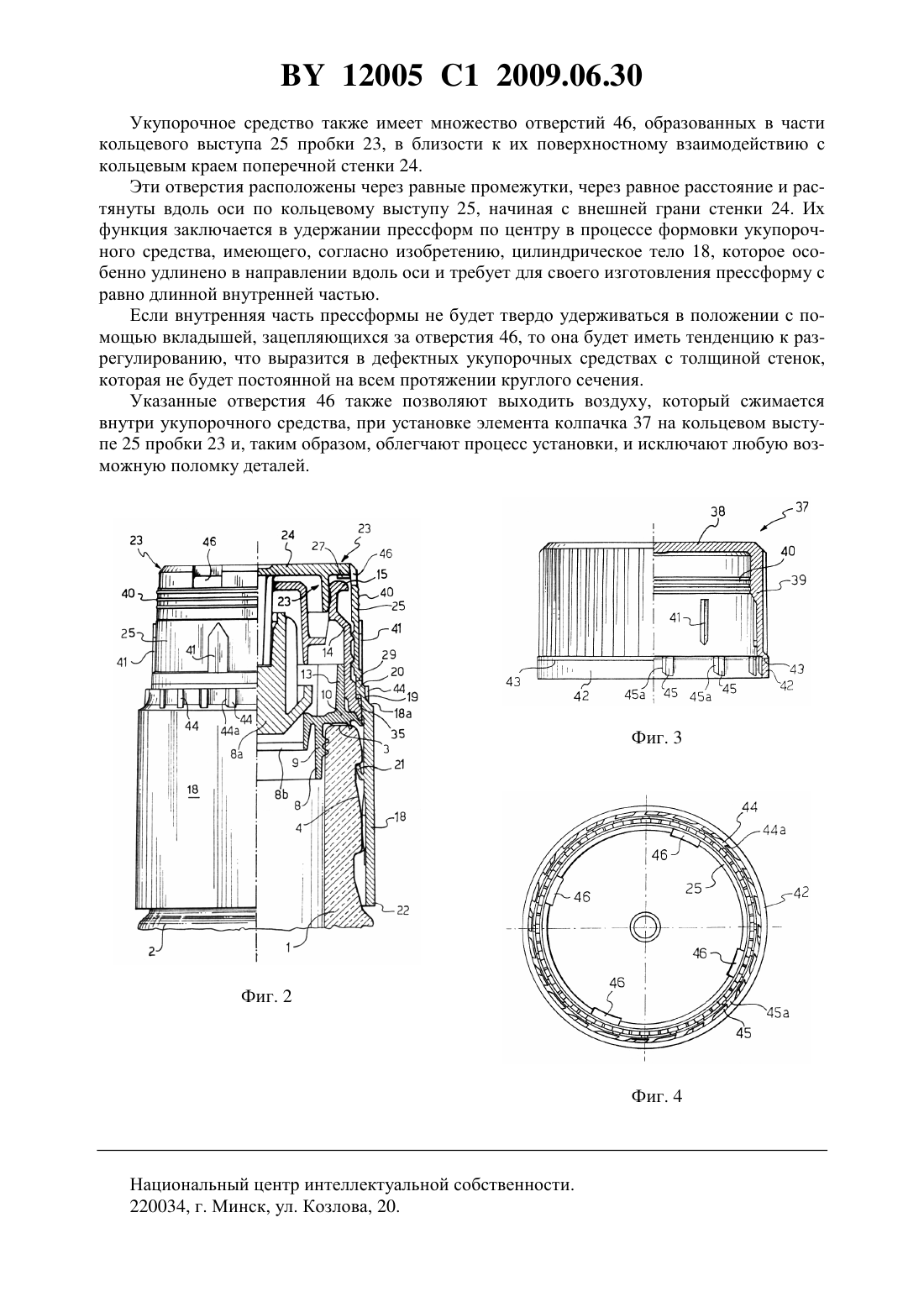

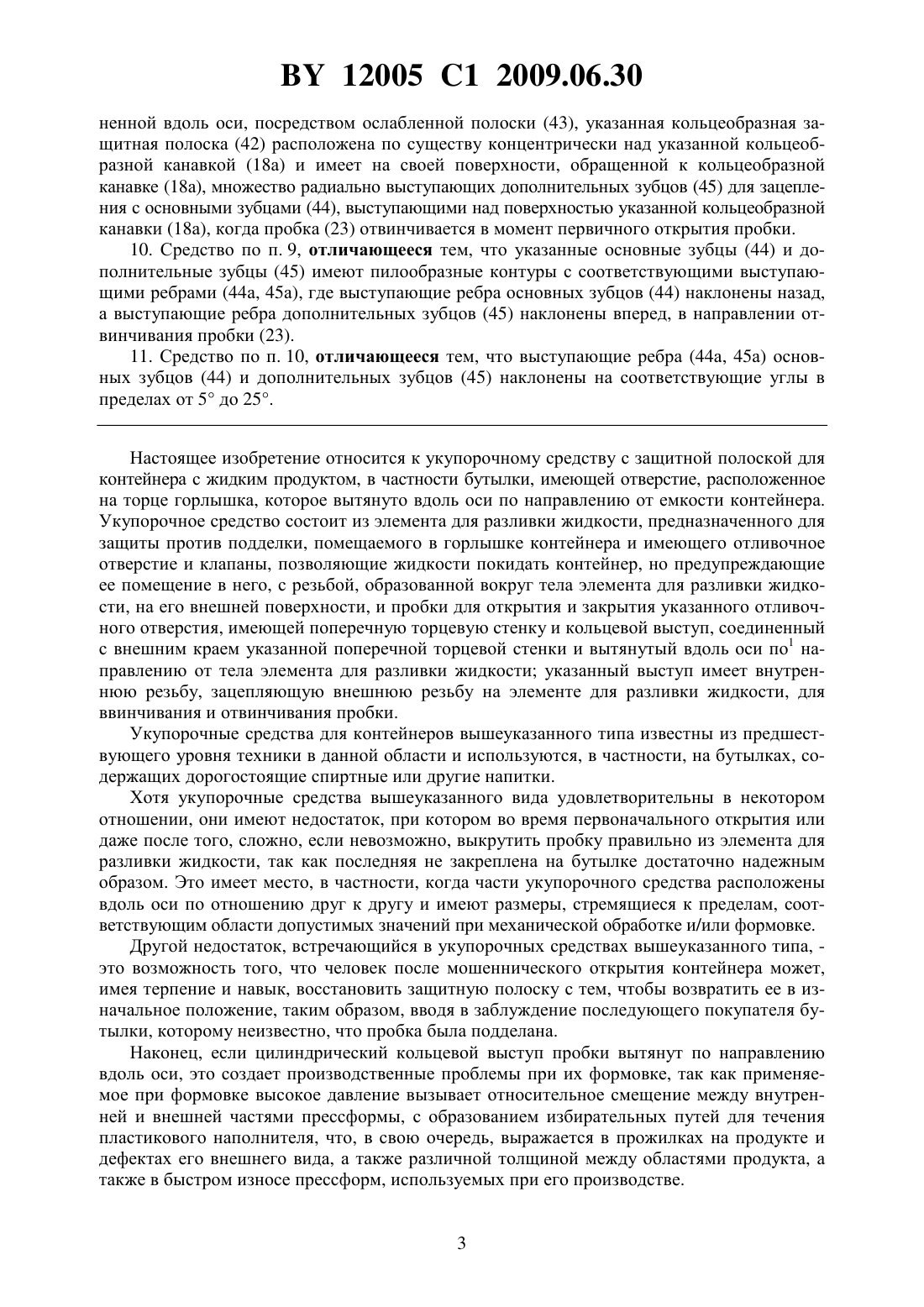

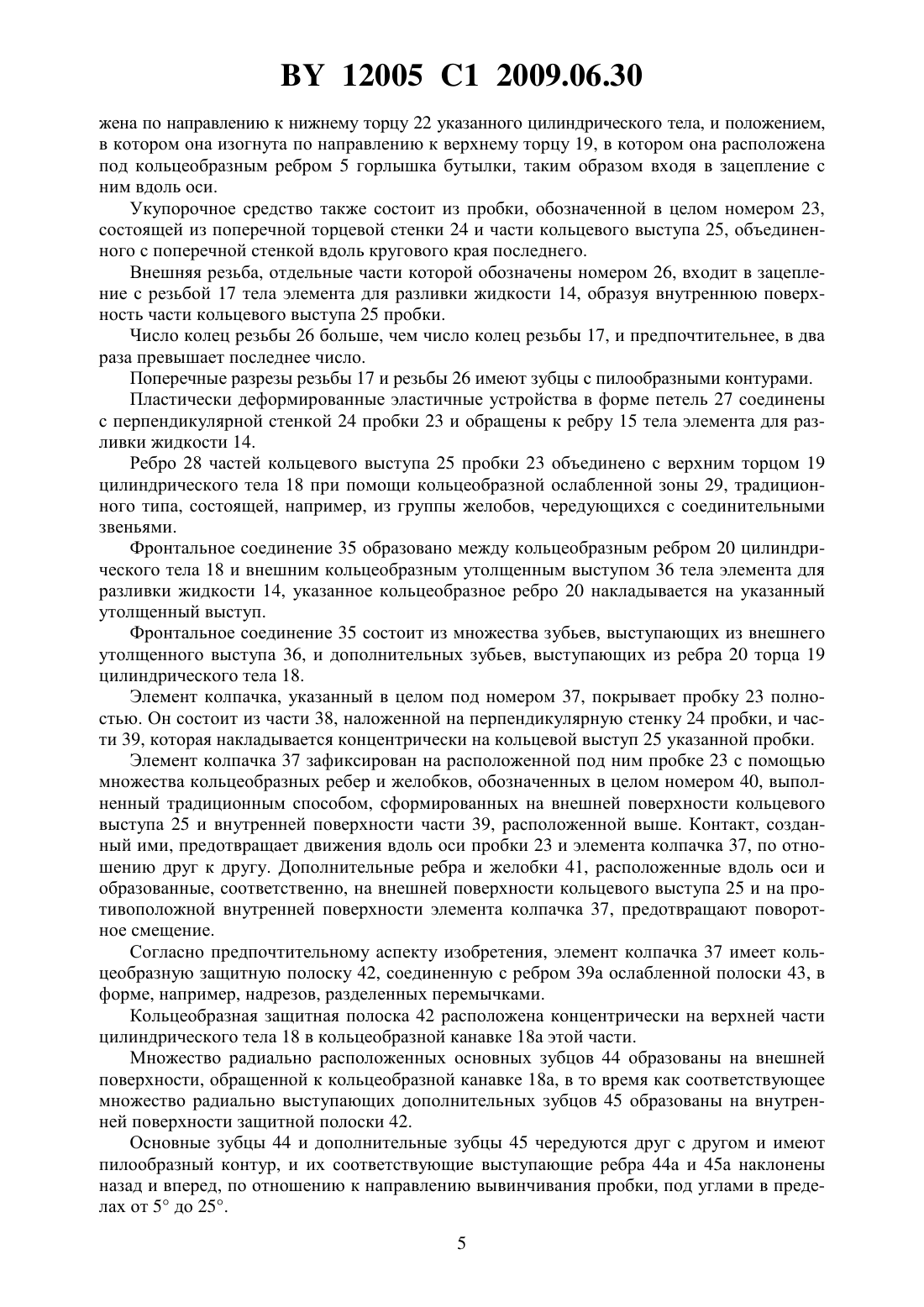

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ БЕЗОПАСНОЕ УКУПОРОЧНОЕ СРЕДСТВО ДЛЯ КОНТЕЙНЕРА С ЖИДКИМ ПРОДУКТОМ(71) Заявитель Гуала Клоужес С.п.А.(73) Патентообладатель Гуала Клоужес С.п.А.(57) 1. Безопасное укупорочное средство для контейнера с жидким продуктом, в частности бутылки имеющей отверстие, расположенное на торце горлышка (1), которое вытянуто вдоль оси по направлению от емкости контейнера (2), содержащее защищающий от подделок элемент для разливки жидкости (7), помещаемый в горлышко контейнера и имеющий 12005 1 2009.06.30 тело элемента для разливки жидкости (14) с отливочным отверстием (15) и клапанами (8 а,8), позволяющими жидкости покидать контейнер, но предупреждающими ее помещение в него, с резьбой (17), образованной вокруг тела элемента для разливки жидкости (14) на его внешней поверхности, и кольцеобразным утолщенным выступом (36), образованным на внешней поверхности тела элемента для разливки жидкости (14) цилиндрическое тело(18) с кольцеобразным ребром (20), выступающим радиально вовнутрь, в положение, в котором оно накладывается на указанный кольцеобразный утолщенный выступ (36), и гибкой кольцеобразной пластиной (21), образованной на внутренней поверхности указанного цилиндрического тела (18) пробку (23) для открытия и закрытия указанного отливочного отверстия (15), имеющую поперечную торцевую стенку (24) и кольцевой выступ(25), соединенный с внешним краем указанной поперечной торцевой стенки (24) и вытянутый вдоль оси по направлению от тела элемента для разливки жидкости (14), при этом указанный кольцевой выступ (25) имеет внутреннюю резьбу (26), зацепляющуюся за внешнюю резьбу (17), расположенную на теле элемента для разливки жидкости (14), для завинчивания и отвинчивания пробки (23), и соединен с цилиндрическим телом (18) с помощью кольцеобразной ослабленной части (29) и перемычек (35) между цилиндрическим телом (18) и телом элемента для разливки жидкости (14), расположенными, соответственно, на указанном кольцеобразном утолщенном выступе (36) и на указанном кольцеобразном ребре (20), а на указанном кольцевом выступе (25) пробки (23) в той области, где она соединяется с указанной поперечной торцевой стенкой (24), имеется множество отверстий(46), растянутых вдоль оси на заданное расстояние от внешней грани указанной поперечной торцевой стенки (24) пробки (23). 2. Средство по п. 1, отличающееся тем, что указанные отверстия (46) распределены в положениях, равноудаленных одно от другого по внешнему краю указанного кольцевого выступа (25) пробки (23). 3. Средство по п. 1, отличающееся тем, что указанные перемычки (35) состоят из фронтальных зубцов, выступающих вдоль оси от указанного кольцеобразного ребра (20) цилиндрического тела (18) и фронтальных зубцов, выступающих вдоль оси от указанного кольцеобразного утолщенного выступа (36) тела элемента для разливки жидкости (14),причем указанные фронтальные зубцы зацепляются друг за друга. 4. Средство по п. 1, отличающееся тем, что указанная внешняя резьба (17) на теле элемента для разливки жидкости (14) и внутренняя резьба (26) на кольцеобразном утолщенном выступе (36) пробки (23) имеют зубцы с пилообразными контурами. 5. Средство по п. 4, отличающееся тем, что резьба (17, 26) выполнена многозаходной,причем внутренняя резьба (26) на кольцевом выступе (25) пробки (23) имеет число отдельных полос резьбы большее, чем число отдельных полос резьбы в наружной резьбе(17) на теле элемента для разливки жидкости (14). 6. Средство по п. 1, отличающееся тем, что между указанной поперечной торцевой стенкой (24) пробки (23) и ребром (15) указанного тела элемента для разливки жидкости(14) расположен эластичный материал (27). 7. Средство по п. 1, отличающееся тем, что содержит колпачок, часть (37) которого расположена над пробкой (23) и может закрывать поперечную торцевую стенку (24) и кольцевой выступ (25) пробки (23), причем части (40, 41) колпачка (37) служат для соединения с пробкой (23) и предотвращают от осевых и вращательных движений. 8. Средство по п. 1, отличающееся тем, что указанное цилиндрическое тело (18) имеет кольцеобразную канавку (18 а), образованную на внешней поверхности в близости от кольцеобразной ослабленной части (29), соединенной с указанным цилиндрическим телом(18) элемента для разливки жидкости (14), причем внутренняя поверхность указанной кольцеобразной канавки (18 а) имеет основные зубцы (44), выступающие радиально. 9. Средство по п. 7 или 8, отличающееся тем, что указанная часть колпачка (37) накладывается на пробку (23) и состоит из кольцеобразной защитной полоски (42), соеди 2 12005 1 2009.06.30 ненной вдоль оси, посредством ослабленной полоски (43), указанная кольцеобразная защитная полоска (42) расположена по существу концентрически над указанной кольцеобразной канавкой (18 а) и имеет на своей поверхности, обращенной к кольцеобразной канавке (18 а), множество радиально выступающих дополнительных зубцов (45) для зацепления с основными зубцами (44), выступающими над поверхностью указанной кольцеобразной канавки (18 а), когда пробка (23) отвинчивается в момент первичного открытия пробки. 10. Средство по п. 9, отличающееся тем, что указанные основные зубцы (44) и дополнительные зубцы (45) имеют пилообразные контуры с соответствующими выступающими ребрами (44 а, 45 а), где выступающие ребра основных зубцов (44) наклонены назад,а выступающие ребра дополнительных зубцов (45) наклонены вперед, в направлении отвинчивания пробки (23). 11. Средство по п. 10, отличающееся тем, что выступающие ребра (44 а, 45 а) основных зубцов (44) и дополнительных зубцов (45) наклонены на соответствующие углы в пределах от 5 до 25. Настоящее изобретение относится к укупорочному средству с защитной полоской для контейнера с жидким продуктом, в частности бутылки, имеющей отверстие, расположенное на торце горлышка, которое вытянуто вдоль оси по направлению от емкости контейнера. Укупорочное средство состоит из элемента для разливки жидкости, предназначенного для защиты против подделки, помещаемого в горлышке контейнера и имеющего отливочное отверстие и клапаны, позволяющие жидкости покидать контейнер, но предупреждающие ее помещение в него, с резьбой, образованной вокруг тела элемента для разливки жидкости, на его внешней поверхности, и пробки для открытия и закрытия указанного отливочного отверстия, имеющей поперечную торцевую стенку и кольцевой выступ, соединенный с внешним краем указанной поперечной торцевой стенки и вытянутый вдоль оси по 1 направлению от тела элемента для разливки жидкости указанный выступ имеет внутреннюю резьбу, зацепляющую внешнюю резьбу на элементе для разливки жидкости, для ввинчивания и отвинчивания пробки. Укупорочные средства для контейнеров вышеуказанного типа известны из предшествующего уровня техники в данной области и используются, в частности, на бутылках, содержащих дорогостоящие спиртные или другие напитки. Хотя укупорочные средства вышеуказанного вида удовлетворительны в некотором отношении, они имеют недостаток, при котором во время первоначального открытия или даже после того, сложно, если невозможно, выкрутить пробку правильно из элемента для разливки жидкости, так как последняя не закреплена на бутылке достаточно надежным образом. Это имеет место, в частности, когда части укупорочного средства расположены вдоль оси по отношению друг к другу и имеют размеры, стремящиеся к пределам, соответствующим области допустимых значений при механической обработке и/или формовке. Другой недостаток, встречающийся в укупорочных средствах вышеуказанного типа, это возможность того, что человек после мошеннического открытия контейнера может,имея терпение и навык, восстановить защитную полоску с тем, чтобы возвратить ее в изначальное положение, таким образом, вводя в заблуждение последующего покупателя бутылки, которому неизвестно, что пробка была подделана. Наконец, если цилиндрический кольцевой выступ пробки вытянут по направлению вдоль оси, это создает производственные проблемы при их формовке, так как применяемое при формовке высокое давление вызывает относительное смещение между внутренней и внешней частями прессформы, с образованием избирательных путей для течения пластикового наполнителя, что, в свою очередь, выражается в прожилках на продукте и дефектах его внешнего вида, а также различной толщиной между областями продукта, а также в быстром износе прессформ, используемых при его производстве. 12005 1 2009.06.30 Задачей настоящего изобретения является преодоление вышеуказанных недостатков,для чего предлагается, в частности, укупорочное средство, структура которого такова, что после того, как произошло изначальное открытие, невозможно создать визуальное впечатление, которое можно спутать с нетронутой крышкой, которую еще не открывали. Для решения поставленной задачи предлагается укупорочное средство, изготовленное в соответствии с формулой изобретения. Изобретение ниже будет описано в более подробных деталях со ссылками на вариант осуществления изобретения, предоставленными исключительно для руководства и без ограничительного намерения, которые проиллюстрированы в приложенных чертежах, где на фиг. 1 изображено укупорочное средство - вид сбоку в частичном разрезе, согласно изобретению, в его закрытом положении и в неповрежденном виде на фиг. 2 изображено укупорочное средство - вид сбоку в частичном разрезе, как на фиг. 1, с элементом в форме колпачка, снятым с расположенной под ним пробки на фиг. 3 изображен элемент в форме колпачка, который покрывает пробку - вид сбоку в частичном разрезе и на фиг. 4 изображен разрез вдоль линии - фиг. 1. Ссылаемся на вышеуказанные фигуры и, в частности, на фиг. 1, на которой под номером 1 указано горлышко контейнера, собственно емкость бутылки обозначена номером 2. Горлышко 1 имеет свободное ребро 3 и внешнюю стенку 4 с кольцевым шагом 5 и с,по меньшей мере, одной расположенной под ним группой осевых ребер, рассредоточенных по его периметру и обозначенных в целом номером 6. В частности, контейнер представляет собой бутылку для алкогольного напитка с горлышком известного типа. Укупорочное средство состоит из элемента для разливки жидкости, обозначенного в целом номером 7, состоящего из первого кольцевого выступа 8, направленного к внутренней части горлышка 1 и помещенного в горлышко путем вдавливания его части 9 вовнутрь. Клапаны, состоящие из грибовидной пробки 8 а и отверстия 8, расположены абсолютно традиционным образом в кольцевом выступе 8. Элемент для разливки жидкости имеет утолщенный выступ 10, который является составляющей частью указанного кольцевого выступа и который имеет ребро 11, опирающееся фронтально на край 3 горлышка 1. Указанный утолщенный выступ 10 также формирует грань 12, с которой второй кольцевой выступ 13, который является составляющей частью указанного утолщенного выступа, выступает в направлении, противоположном тому, в котором располагается первый кольцевой выступ 8. Этот первый кольцевой выступ 8, утолщенный выступ 10 и второй кольцевой выступ 13 изготовлены из мягкого пластика, такого как полиэтилен. Укупорочное средство также состоит из тела элемента для разливки жидкости 14, которое, являясь независимой частью первого и второго кольцевых выступов 8 и 13, образует составляющую часть элемента для разливки жидкости 7. Указанный элемент для разливки жидкости, цилиндрической формы, образует отливочное отверстие 15, на своем свободном крае, и имеет упор 16, зацепляющийся фронтально за грань 12 утолщенного выступа 10. Внешняя многозаходная резьба, отдельные участки которой обозначены номером 17,образована на внешней поверхности тела элемента для разливки жидкости 14. Укупорочное средство, согласно настоящему изобретению, также имеет цилиндрическое тело 18, верхний конец которого 19 имеет ребро 20, выступающее по направлению к телу элемента для разливки жидкости 14. Внутри цилиндрического тела 18 образована кольцеобразная пластина 21, которая может перемещаться путем сгибания, между положением покоя, в котором она располо 4 12005 1 2009.06.30 жена по направлению к нижнему торцу 22 указанного цилиндрического тела, и положением,в котором она изогнута по направлению к верхнему торцу 19, в котором она расположена под кольцеобразным ребром 5 горлышка бутылки, таким образом входя в зацепление с ним вдоль оси. Укупорочное средство также состоит из пробки, обозначенной в целом номером 23,состоящей из поперечной торцевой стенки 24 и части кольцевого выступа 25, объединенного с поперечной стенкой вдоль кругового края последнего. Внешняя резьба, отдельные части которой обозначены номером 26, входит в зацепление с резьбой 17 тела элемента для разливки жидкости 14, образуя внутреннюю поверхность части кольцевого выступа 25 пробки. Число колец резьбы 26 больше, чем число колец резьбы 17, и предпочтительнее, в два раза превышает последнее число. Поперечные разрезы резьбы 17 и резьбы 26 имеют зубцы с пилообразными контурами. Пластически деформированные эластичные устройства в форме петель 27 соединены с перпендикулярной стенкой 24 пробки 23 и обращены к ребру 15 тела элемента для разливки жидкости 14. Ребро 28 частей кольцевого выступа 25 пробки 23 объединено с верхним торцом 19 цилиндрического тела 18 при помощи кольцеобразной ослабленной зоны 29, традиционного типа, состоящей, например, из группы желобов, чередующихся с соединительными звеньями. Фронтальное соединение 35 образовано между кольцеобразным ребром 20 цилиндрического тела 18 и внешним кольцеобразным утолщенным выступом 36 тела элемента для разливки жидкости 14, указанное кольцеобразное ребро 20 накладывается на указанный утолщенный выступ. Фронтальное соединение 35 состоит из множества зубьев, выступающих из внешнего утолщенного выступа 36, и дополнительных зубьев, выступающих из ребра 20 торца 19 цилиндрического тела 18. Элемент колпачка, указанный в целом под номером 37, покрывает пробку 23 полностью. Он состоит из части 38, наложенной на перпендикулярную стенку 24 пробки, и части 39, которая накладывается концентрически на кольцевой выступ 25 указанной пробки. Элемент колпачка 37 зафиксирован на расположенной под ним пробке 23 с помощью множества кольцеобразных ребер и желобков, обозначенных в целом номером 40, выполненный традиционным способом, сформированных на внешней поверхности кольцевого выступа 25 и внутренней поверхности части 39, расположенной выше. Контакт, созданный ими, предотвращает движения вдоль оси пробки 23 и элемента колпачка 37, по отношению друг к другу. Дополнительные ребра и желобки 41, расположенные вдоль оси и образованные, соответственно, на внешней поверхности кольцевого выступа 25 и на противоположной внутренней поверхности элемента колпачка 37, предотвращают поворотное смещение. Согласно предпочтительному аспекту изобретения, элемент колпачка 37 имеет кольцеобразную защитную полоску 42, соединенную с ребром 39 а ослабленной полоски 43, в форме, например, надрезов, разделенных перемычками. Кольцеобразная защитная полоска 42 расположена концентрически на верхней части цилиндрического тела 18 в кольцеобразной канавке 18 а этой части. Множество радиально расположенных основных зубцов 44 образованы на внешней поверхности, обращенной к кольцеобразной канавке 18 а, в то время как соответствующее множество радиально выступающих дополнительных зубцов 45 образованы на внутренней поверхности защитной полоски 42. Основные зубцы 44 и дополнительные зубцы 45 чередуются друг с другом и имеют пилообразный контур, и их соответствующие выступающие ребра 44 а и 45 а наклонены назад и вперед, по отношению к направлению вывинчивания пробки, под углами в пределах от 5 до 25. 5 12005 1 2009.06.30 Укупорочное средство также имеет множество отверстий 46, образованных в части кольцевого выступа 25 пробки 23, в близости к их поверхностному взаимодействию с кольцевым краем поперечной стенки 24. Эти отверстия расположены через равные промежутки, через равное расстояние и растянуты вдоль оси по кольцевому выступу 25, начиная с внешней грани стенки 24. Их функция заключается в удержании прессформ по центру в процессе формовки укупорочного средства, имеющего, согласно изобретению, цилиндрическое тело 18, которое особенно удлинено в направлении вдоль оси и требует для своего изготовления прессформу с равно длинной внутренней частью. Если внутренняя часть прессформы не будет твердо удерживаться в положении с помощью вкладышей, зацепляющихся за отверстия 46, то она будет иметь тенденцию к разрегулированию, что выразится в дефектных укупорочных средствах с толщиной стенок,которая не будет постоянной на всем протяжении круглого сечения. Указанные отверстия 46 также позволяют выходить воздуху, который сжимается внутри укупорочного средства, при установке элемента колпачка 37 на кольцевом выступе 25 пробки 23 и, таким образом, облегчают процесс установки, и исключают любую возможную поломку деталей. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 6
