Регулятор расхода

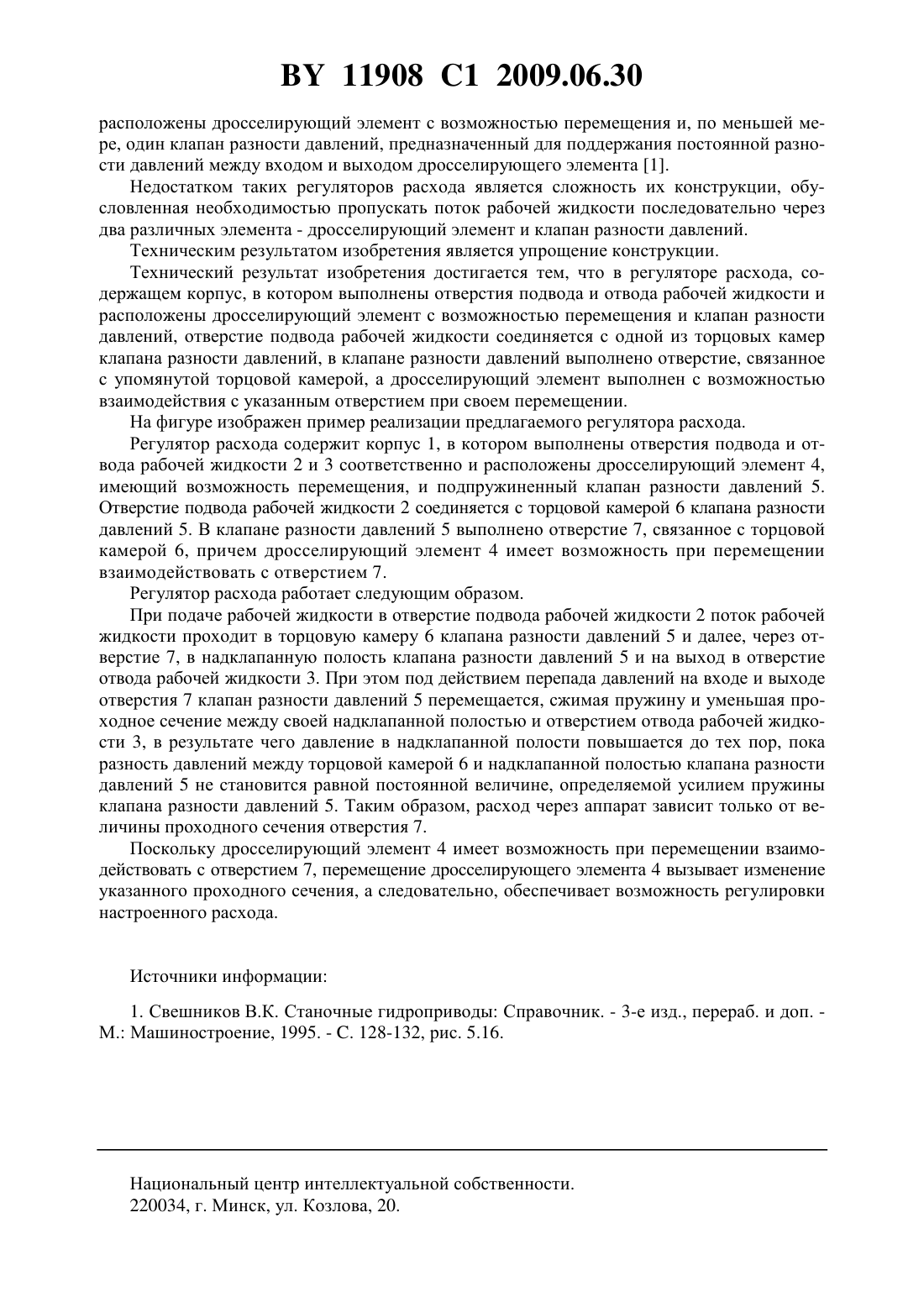

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское унитарное предприятие Головное специальное конструкторско-технологическое бюро гидроаппаратуры с опытно-экспериментальным производством(72) Автор Гинзбург Александр Анатольевич(73) Патентообладатель Республиканское унитарное предприятие Головное специальное конструкторско-технологическое бюро гидроаппаратуры с опытно-экспериментальным производством(57) Регулятор расхода, содержащий корпус, в котором выполнены отверстия подвода и отвода рабочей жидкости и расположены дросселирующий элемент с возможностью перемещения и клапан разности давлений, отличающийся тем, что отверстие подвода рабочей жидкости соединено с одной из торцовых камер клапана разности давлений, в клапане разности давлений выполнено отверстие, связанное с упомянутой торцовой камерой, а дросселирующий элемент выполнен с возможностью взаимодействия с указанным отверстием при своем перемещении. Изобретение относится к области гидроавтоматики и может быть использовано в гидроприводах машин. В современной гидроавтоматике известны и широко применяются регуляторы расхода, позволяющие осуществлять управление скоростью исполнительного органа независимо от нагрузки на нем и давления в магистралях гидропривода. Такие регуляторы расхода содержат корпус, в котором выполнены отверстия подвода и отвода рабочей жидкости и 11908 1 2009.06.30 расположены дросселирующий элемент с возможностью перемещения и, по меньшей мере, один клапан разности давлений, предназначенный для поддержания постоянной разности давлений между входом и выходом дросселирующего элемента 1. Недостатком таких регуляторов расхода является сложность их конструкции, обусловленная необходимостью пропускать поток рабочей жидкости последовательно через два различных элемента - дросселирующий элемент и клапан разности давлений. Техническим результатом изобретения является упрощение конструкции. Технический результат изобретения достигается тем, что в регуляторе расхода, содержащем корпус, в котором выполнены отверстия подвода и отвода рабочей жидкости и расположены дросселирующий элемент с возможностью перемещения и клапан разности давлений, отверстие подвода рабочей жидкости соединяется с одной из торцовых камер клапана разности давлений, в клапане разности давлений выполнено отверстие, связанное с упомянутой торцовой камерой, а дросселирующий элемент выполнен с возможностью взаимодействия с указанным отверстием при своем перемещении. На фигуре изображен пример реализации предлагаемого регулятора расхода. Регулятор расхода содержит корпус 1, в котором выполнены отверстия подвода и отвода рабочей жидкости 2 и 3 соответственно и расположены дросселирующий элемент 4,имеющий возможность перемещения, и подпружиненный клапан разности давлений 5. Отверстие подвода рабочей жидкости 2 соединяется с торцовой камерой 6 клапана разности давлений 5. В клапане разности давлений 5 выполнено отверстие 7, связанное с торцовой камерой 6, причем дросселирующий элемент 4 имеет возможность при перемещении взаимодействовать с отверстием 7. Регулятор расхода работает следующим образом. При подаче рабочей жидкости в отверстие подвода рабочей жидкости 2 поток рабочей жидкости проходит в торцовую камеру 6 клапана разности давлений 5 и далее, через отверстие 7, в надклапанную полость клапана разности давлений 5 и на выход в отверстие отвода рабочей жидкости 3. При этом под действием перепада давлений на входе и выходе отверстия 7 клапан разности давлений 5 перемещается, сжимая пружину и уменьшая проходное сечение между своей надклапанной полостью и отверстием отвода рабочей жидкости 3, в результате чего давление в надклапанной полости повышается до тех пор, пока разность давлений между торцовой камерой 6 и надклапанной полостью клапана разности давлений 5 не становится равной постоянной величине, определяемой усилием пружины клапана разности давлений 5. Таким образом, расход через аппарат зависит только от величины проходного сечения отверстия 7. Поскольку дросселирующий элемент 4 имеет возможность при перемещении взаимодействовать с отверстием 7, перемещение дросселирующего элемента 4 вызывает изменение указанного проходного сечения, а следовательно, обеспечивает возможность регулировки настроенного расхода. Источники информации 1. Свешников В.К. Станочные гидроприводы Справочник. - 3-е изд., перераб. и доп. М. Машиностроение, 1995. - . 128-132, рис. 5.16. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
