Слоистая панель

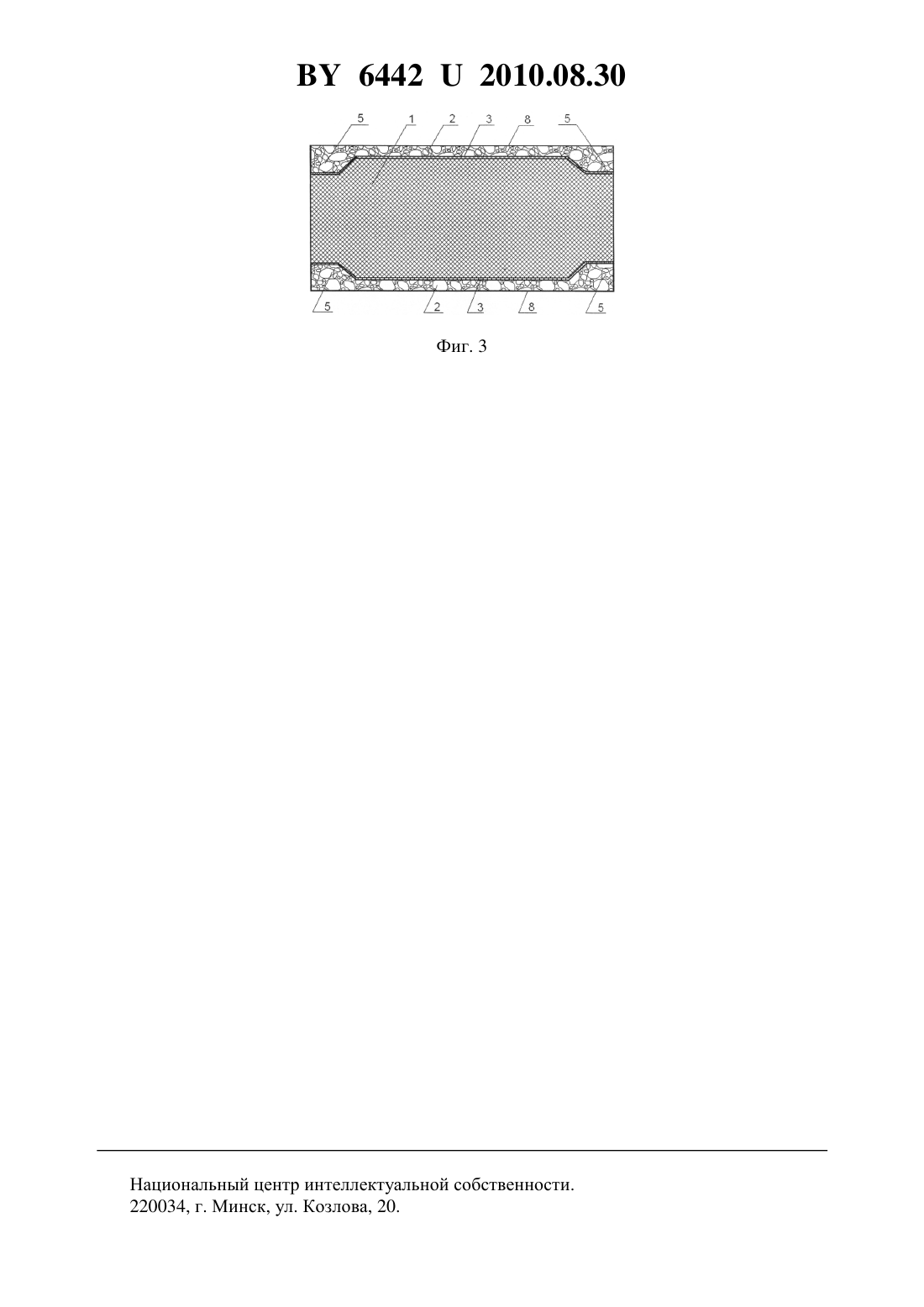

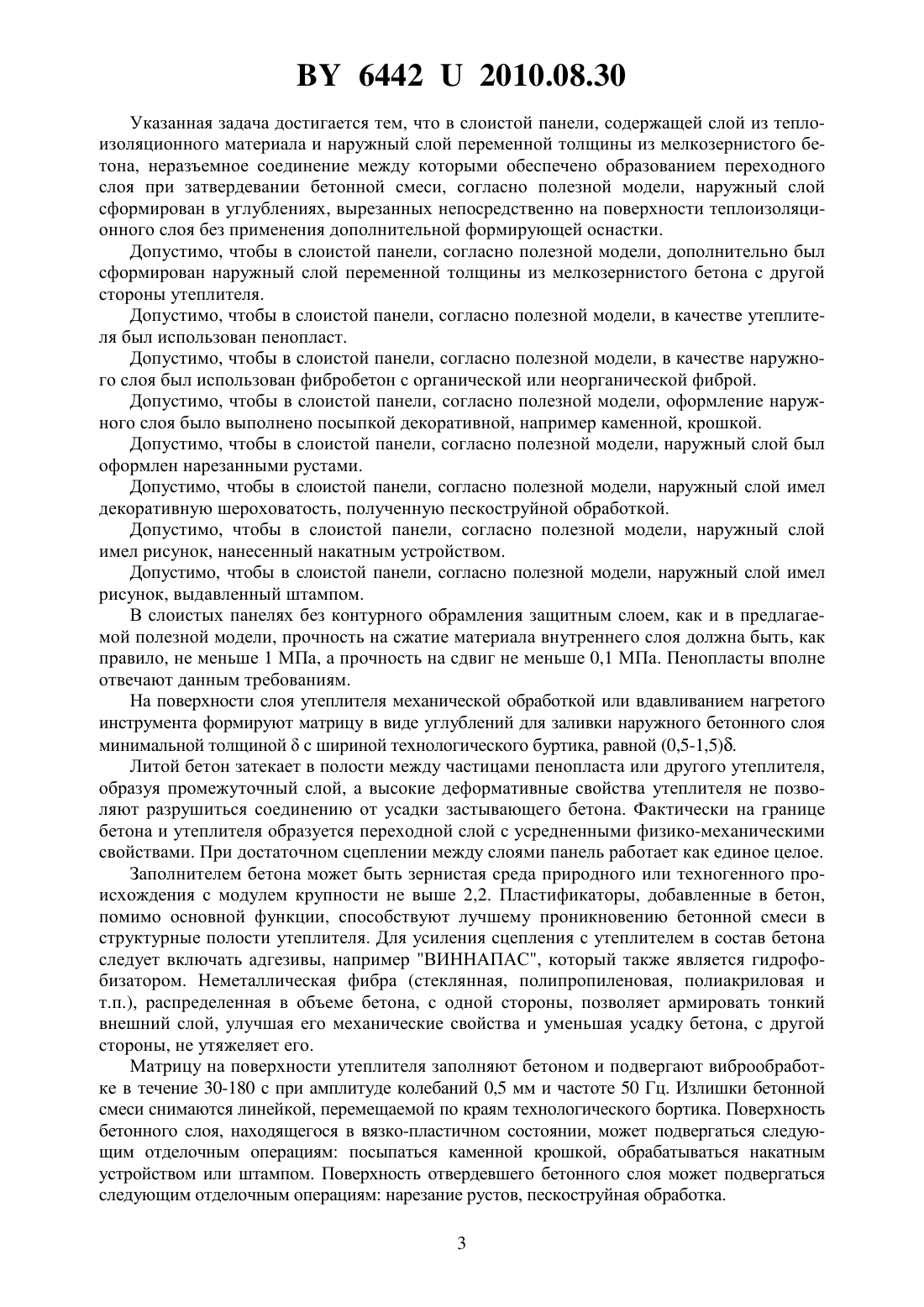

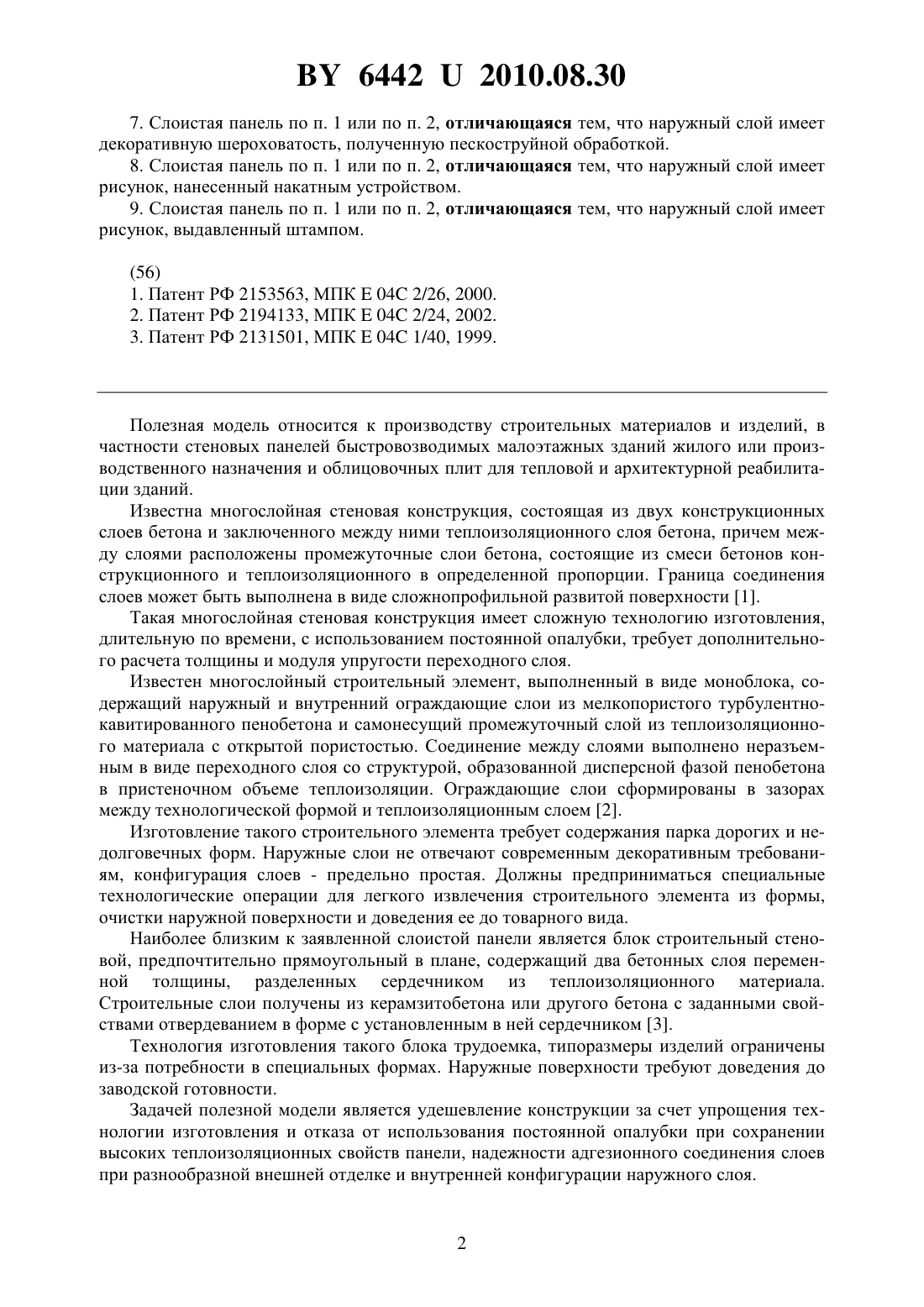

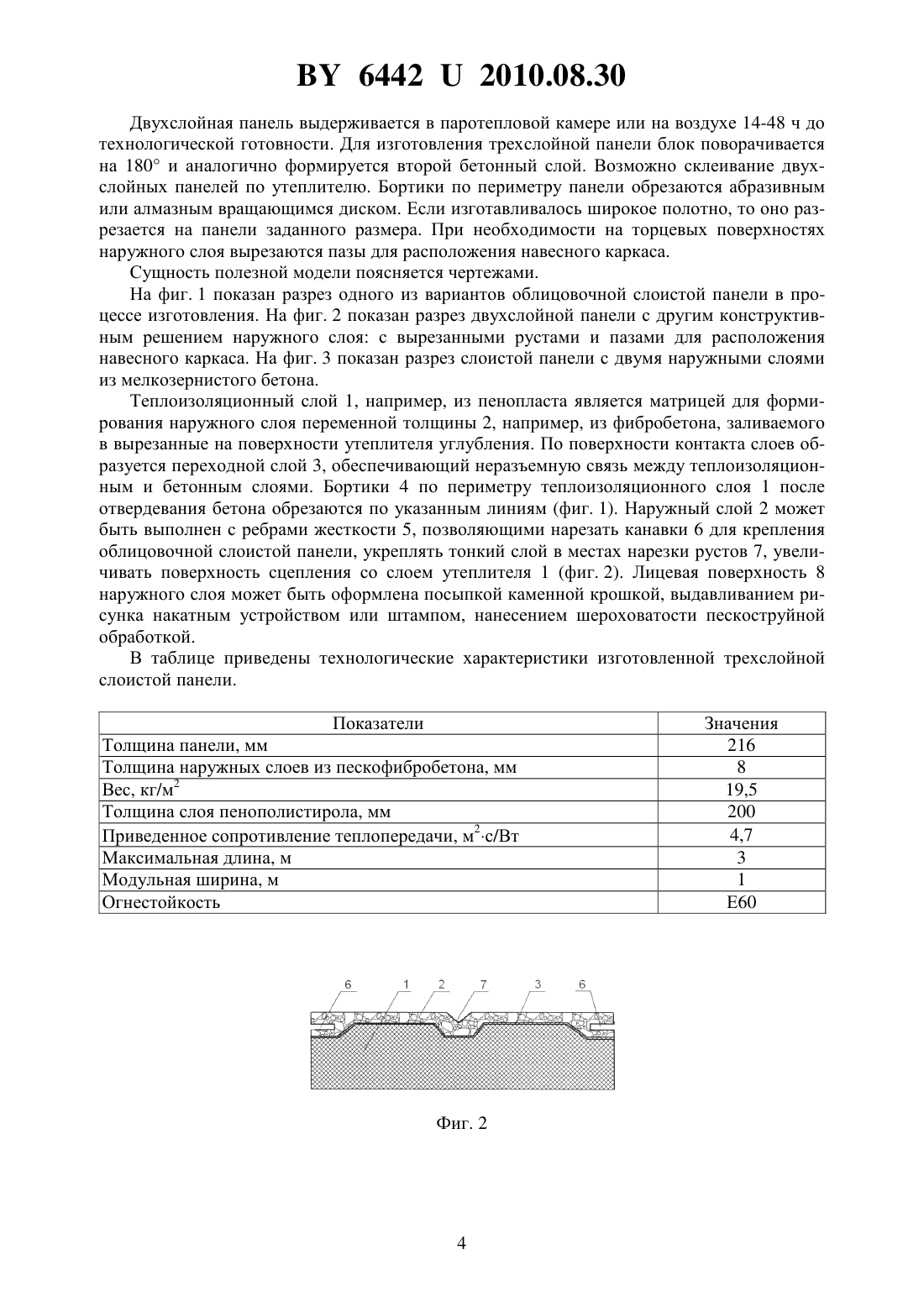

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Государственное учреждение высшего профессионального образования БелорусскоРоссийский университет(72) Авторы Павлюк Сергей Сергеевич Леонович Ирина Анатольевна Леонович Анна Александровна(73) Патентообладатель Государственное учреждение высшего профессионального образования Белорусско-Российский университет(57) 1. Слоистая панель, содержащая слой из теплоизоляционного материала и наружный слой переменной толщины из мелкозернистого бетона, неразъемное соединение между которыми обеспечено образованием переходного слоя при затвердевании бетонной смеси,отличающаяся тем, что наружный слой сформирован в углублениях, вырезанных непосредственно на поверхности теплоизоляционного слоя без применения дополнительной формирующей оснастки. 2. Слоистая панель по п. 1, отличающаяся тем, что она дополнительно снабжена наружным слоем переменной толщины из мелкозернистого бетона, сформированным с другой стороны утеплителя. 3. Слоистая панель по п. 1 или по п. 2, отличающаяся тем, что в качестве утеплителя использован пенопласт. 4. Слоистая панель по п. 1 или по п. 2, отличающаяся тем, что в качестве наружного слоя использован фибробетон с органической или неорганической фиброй. 5. Слоистая панель по п. 1 или по п. 2, отличающаяся тем, что наружный слой выполнен с посыпкой декоративной, например каменной, крошкой. 6. Слоистая панель по п. 1 или по п. 2, отличающаяся тем, что наружный слой оформлен нарезанными рустами. 64422010.08.30 7. Слоистая панель по п. 1 или по п. 2, отличающаяся тем, что наружный слой имеет декоративную шероховатость, полученную пескоструйной обработкой. 8. Слоистая панель по п. 1 или по п. 2, отличающаяся тем, что наружный слой имеет рисунок, нанесенный накатным устройством. 9. Слоистая панель по п. 1 или по п. 2, отличающаяся тем, что наружный слой имеет рисунок, выдавленный штампом. Полезная модель относится к производству строительных материалов и изделий, в частности стеновых панелей быстровозводимых малоэтажных зданий жилого или производственного назначения и облицовочных плит для тепловой и архитектурной реабилитации зданий. Известна многослойная стеновая конструкция, состоящая из двух конструкционных слоев бетона и заключенного между ними теплоизоляционного слоя бетона, причем между слоями расположены промежуточные слои бетона, состоящие из смеси бетонов конструкционного и теплоизоляционного в определенной пропорции. Граница соединения слоев может быть выполнена в виде сложнопрофильной развитой поверхности 1. Такая многослойная стеновая конструкция имеет сложную технологию изготовления,длительную по времени, с использованием постоянной опалубки, требует дополнительного расчета толщины и модуля упругости переходного слоя. Известен многослойный строительный элемент, выполненный в виде моноблока, содержащий наружный и внутренний ограждающие слои из мелкопористого турбулентнокавитированного пенобетона и самонесущий промежуточный слой из теплоизоляционного материала с открытой пористостью. Соединение между слоями выполнено неразъемным в виде переходного слоя со структурой, образованной дисперсной фазой пенобетона в пристеночном объеме теплоизоляции. Ограждающие слои сформированы в зазорах между технологической формой и теплоизоляционным слоем 2. Изготовление такого строительного элемента требует содержания парка дорогих и недолговечных форм. Наружные слои не отвечают современным декоративным требованиям, конфигурация слоев - предельно простая. Должны предприниматься специальные технологические операции для легкого извлечения строительного элемента из формы,очистки наружной поверхности и доведения ее до товарного вида. Наиболее близким к заявленной слоистой панели является блок строительный стеновой, предпочтительно прямоугольный в плане, содержащий два бетонных слоя переменной толщины, разделенных сердечником из теплоизоляционного материала. Строительные слои получены из керамзитобетона или другого бетона с заданными свойствами отвердеванием в форме с установленным в ней сердечником 3. Технология изготовления такого блока трудоемка, типоразмеры изделий ограничены из-за потребности в специальных формах. Наружные поверхности требуют доведения до заводской готовности. Задачей полезной модели является удешевление конструкции за счет упрощения технологии изготовления и отказа от использования постоянной опалубки при сохранении высоких теплоизоляционных свойств панели, надежности адгезионного соединения слоев при разнообразной внешней отделке и внутренней конфигурации наружного слоя. 64422010.08.30 Указанная задача достигается тем, что в слоистой панели, содержащей слой из теплоизоляционного материала и наружный слой переменной толщины из мелкозернистого бетона, неразъемное соединение между которыми обеспечено образованием переходного слоя при затвердевании бетонной смеси, согласно полезной модели, наружный слой сформирован в углублениях, вырезанных непосредственно на поверхности теплоизоляционного слоя без применения дополнительной формирующей оснастки. Допустимо, чтобы в слоистой панели, согласно полезной модели, дополнительно был сформирован наружный слой переменной толщины из мелкозернистого бетона с другой стороны утеплителя. Допустимо, чтобы в слоистой панели, согласно полезной модели, в качестве утеплителя был использован пенопласт. Допустимо, чтобы в слоистой панели, согласно полезной модели, в качестве наружного слоя был использован фибробетон с органической или неорганической фиброй. Допустимо, чтобы в слоистой панели, согласно полезной модели, оформление наружного слоя было выполнено посыпкой декоративной, например каменной, крошкой. Допустимо, чтобы в слоистой панели, согласно полезной модели, наружный слой был оформлен нарезанными рустами. Допустимо, чтобы в слоистой панели, согласно полезной модели, наружный слой имел декоративную шероховатость, полученную пескоструйной обработкой. Допустимо, чтобы в слоистой панели, согласно полезной модели, наружный слой имел рисунок, нанесенный накатным устройством. Допустимо, чтобы в слоистой панели, согласно полезной модели, наружный слой имел рисунок, выдавленный штампом. В слоистых панелях без контурного обрамления защитным слоем, как и в предлагаемой полезной модели, прочность на сжатие материала внутреннего слоя должна быть, как правило, не меньше 1 МПа, а прочность на сдвиг не меньше 0,1 МПа. Пенопласты вполне отвечают данным требованиям. На поверхности слоя утеплителя механической обработкой или вдавливанием нагретого инструмента формируют матрицу в виде углублений для заливки наружного бетонного слоя минимальной толщинойс шириной технологического буртика, равной (0,5-1,5). Литой бетон затекает в полости между частицами пенопласта или другого утеплителя,образуя промежуточный слой, а высокие деформативные свойства утеплителя не позволяют разрушиться соединению от усадки застывающего бетона. Фактически на границе бетона и утеплителя образуется переходной слой с усредненными физико-механическими свойствами. При достаточном сцеплении между слоями панель работает как единое целое. Заполнителем бетона может быть зернистая среда природного или техногенного происхождения с модулем крупности не выше 2,2. Пластификаторы, добавленные в бетон,помимо основной функции, способствуют лучшему проникновению бетонной смеси в структурные полости утеплителя. Для усиления сцепления с утеплителем в состав бетона следует включать адгезивы, например ВИННАПАС, который также является гидрофобизатором. Неметаллическая фибра (стеклянная, полипропиленовая, полиакриловая и т.п.), распределенная в объеме бетона, с одной стороны, позволяет армировать тонкий внешний слой, улучшая его механические свойства и уменьшая усадку бетона, с другой стороны, не утяжеляет его. Матрицу на поверхности утеплителя заполняют бетоном и подвергают виброобработке в течение 30-180 с при амплитуде колебаний 0,5 мм и частоте 50 Гц. Излишки бетонной смеси снимаются линейкой, перемещаемой по краям технологического бортика. Поверхность бетонного слоя, находящегося в вязко-пластичном состоянии, может подвергаться следующим отделочным операциям посыпаться каменной крошкой, обрабатываться накатным устройством или штампом. Поверхность отвердевшего бетонного слоя может подвергаться следующим отделочным операциям нарезание рустов, пескоструйная обработка. 3 64422010.08.30 Двухслойная панель выдерживается в паротепловой камере или на воздухе 14-48 ч до технологической готовности. Для изготовления трехслойной панели блок поворачивается на 180 и аналогично формируется второй бетонный слой. Возможно склеивание двухслойных панелей по утеплителю. Бортики по периметру панели обрезаются абразивным или алмазным вращающимся диском. Если изготавливалось широкое полотно, то оно разрезается на панели заданного размера. При необходимости на торцевых поверхностях наружного слоя вырезаются пазы для расположения навесного каркаса. Сущность полезной модели поясняется чертежами. На фиг. 1 показан разрез одного из вариантов облицовочной слоистой панели в процессе изготовления. На фиг. 2 показан разрез двухслойной панели с другим конструктивным решением наружного слоя с вырезанными рустами и пазами для расположения навесного каркаса. На фиг. 3 показан разрез слоистой панели с двумя наружными слоями из мелкозернистого бетона. Теплоизоляционный слой 1, например, из пенопласта является матрицей для формирования наружного слоя переменной толщины 2, например, из фибробетона, заливаемого в вырезанные на поверхности утеплителя углубления. По поверхности контакта слоев образуется переходной слой 3, обеспечивающий неразъемную связь между теплоизоляционным и бетонным слоями. Бортики 4 по периметру теплоизоляционного слоя 1 после отвердевания бетона обрезаются по указанным линиям (фиг. 1). Наружный слой 2 может быть выполнен с ребрами жесткости 5, позволяющими нарезать канавки 6 для крепления облицовочной слоистой панели, укреплять тонкий слой в местах нарезки рустов 7, увеличивать поверхность сцепления со слоем утеплителя 1 (фиг. 2). Лицевая поверхность 8 наружного слоя может быть оформлена посыпкой каменной крошкой, выдавливанием рисунка накатным устройством или штампом, нанесением шероховатости пескоструйной обработкой. В таблице приведены технологические характеристики изготовленной трехслойной слоистой панели. Показатели Толщина панели, мм Толщина наружных слоев из пескофибробетона, мм Вес, кг/м 2 Толщина слоя пенополистирола, мм Приведенное сопротивление теплопередачи, м 2 с/Вт Максимальная длина, м Модульная ширина, м Огнестойкость Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
