Трехслойная стеновая панель

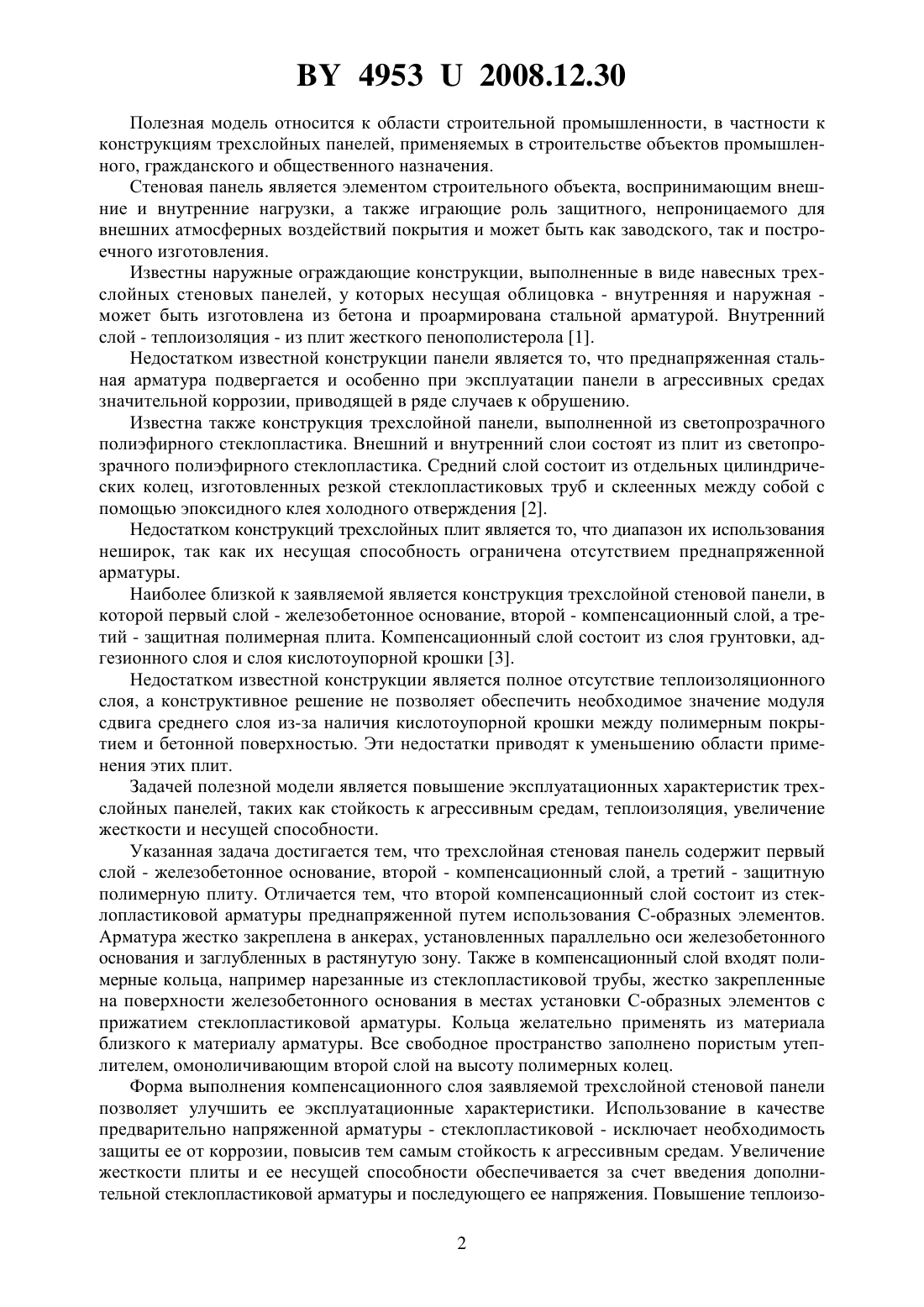

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Полоцкий государственный университет(72) Авторы Шабанов Дмитрий Николаевич Курченко Владимир Анатольевич(73) Патентообладатель Учреждение образования Полоцкий государственный университет(57) Трехслойная стеновая панель, в которой первый слой - железобетонное основание,второй - компенсационный слой, а третий - защитная полимерная плита, отличающаяся тем, что второй компенсационный слой состоит из стеклопластиковой арматуры, преднапряженной путем использования С-образных элементов, закрепленной в анкерах, установленных параллельно оси железобетонного основания и заглубленных в растянутую зону, полимерных колец, жестко закрепленных на поверхности железобетонного основания в местах установки С-образных элементов с прижатием стеклопластиковой арматуры и пористого утеплителя, омоноличивающего второй слой на высоту полимерных колец.(56) 1.. -. 1983. - . 35. -2. - . 5, . 2. Журавлев Экспериментальные исследования инженерных сооружений. Экспериментальное определение некоторых упругих параметров трехслойных плит. Материалы косимпозиуму. Новочеркасский ПИ, 1969. - С. 166-170. 3. А.с. СССР 600270, МПК Е 04 В 1/64. 49532008.12.30 Полезная модель относится к области строительной промышленности, в частности к конструкциям трехслойных панелей, применяемых в строительстве объектов промышленного, гражданского и общественного назначения. Стеновая панель является элементом строительного объекта, воспринимающим внешние и внутренние нагрузки, а также играющие роль защитного, непроницаемого для внешних атмосферных воздействий покрытия и может быть как заводского, так и построечного изготовления. Известны наружные ограждающие конструкции, выполненные в виде навесных трехслойных стеновых панелей, у которых несущая облицовка - внутренняя и наружная может быть изготовлена из бетона и проармирована стальной арматурой. Внутренний слой - теплоизоляция - из плит жесткого пенополистерола 1. Недостатком известной конструкции панели является то, что преднапряженная стальная арматура подвергается и особенно при эксплуатации панели в агрессивных средах значительной коррозии, приводящей в ряде случаев к обрушению. Известна также конструкция трехслойной панели, выполненной из светопрозрачного полиэфирного стеклопластика. Внешний и внутренний слои состоят из плит из светопрозрачного полиэфирного стеклопластика. Средний слой состоит из отдельных цилиндрических колец, изготовленных резкой стеклопластиковых труб и склеенных между собой с помощью эпоксидного клея холодного отверждения 2. Недостатком конструкций трехслойных плит является то, что диапазон их использования неширок, так как их несущая способность ограничена отсутствием преднапряженной арматуры. Наиболее близкой к заявляемой является конструкция трехслойной стеновой панели, в которой первый слой - железобетонное основание, второй - компенсационный слой, а третий - защитная полимерная плита. Компенсационный слой состоит из слоя грунтовки, адгезионного слоя и слоя кислотоупорной крошки 3. Недостатком известной конструкции является полное отсутствие теплоизоляционного слоя, а конструктивное решение не позволяет обеспечить необходимое значение модуля сдвига среднего слоя из-за наличия кислотоупорной крошки между полимерным покрытием и бетонной поверхностью. Эти недостатки приводят к уменьшению области применения этих плит. Задачей полезной модели является повышение эксплуатационных характеристик трехслойных панелей, таких как стойкость к агрессивным средам, теплоизоляция, увеличение жесткости и несущей способности. Указанная задача достигается тем, что трехслойная стеновая панель содержит первый слой - железобетонное основание, второй - компенсационный слой, а третий - защитную полимерную плиту. Отличается тем, что второй компенсационный слой состоит из стеклопластиковой арматуры преднапряженной путем использования С-образных элементов. Арматура жестко закреплена в анкерах, установленных параллельно оси железобетонного основания и заглубленных в растянутую зону. Также в компенсационный слой входят полимерные кольца, например нарезанные из стеклопластиковой трубы, жестко закрепленные на поверхности железобетонного основания в местах установки С-образных элементов с прижатием стеклопластиковой арматуры. Кольца желательно применять из материала близкого к материалу арматуры. Все свободное пространство заполнено пористым утеплителем, омоноличивающим второй слой на высоту полимерных колец. Форма выполнения компенсационного слоя заявляемой трехслойной стеновой панели позволяет улучшить ее эксплуатационные характеристики. Использование в качестве предварительно напряженной арматуры - стеклопластиковой - исключает необходимость защиты ее от коррозии, повысив тем самым стойкость к агрессивным средам. Увеличение жесткости плиты и ее несущей способности обеспечивается за счет введения дополнительной стеклопластиковой арматуры и последующего ее напряжения. Повышение теплоизо 2 49532008.12.30 ляционных свойств панели осуществляется путем использования пористого утеплителя,присутствующего в компенсационном слое. Кроме того, конструктивное решение панели позволяет определять значение модуля упругости слоистой конструкции в целом, а не по слоям, что упрощает расчет несущей способности конструкции. Полезная модель поясняется чертежом, на фиг. 1 изображен общий вид заявляемой трехслойнойпанели, на фиг. 2 - фрагмент железобетонного основания с изображением натяжения стеклопластиковой арматуры С-образными элементами. Трехслойная стеновая панель содержит железобетонную плиту 1, компенсационный слой 2, защитную полимерную плиту 3, стеклопластиковую арматуру 4, анкеры 5 для крепления арматуры, полимерные кольца 6, пористый утеплитель 7, С-образные элементы 8. Предлагаемая панель изготавливается путем устройства стальных анкеров 5, замоноличенных на 2/3 толщины железобетонной плиты 1 в растянутую зону. За основание принимается железобетонная плита 1, эксплуатируемая длительный срок и требующая усиления или ремонта. В анкеры 5 жестко закрепляют стеклопластиковую арматуру 4. Посредством С-образных элементов 8 стеклопластиковую арматуру 4 натягивают, создавая в ней необходимое предварительное напряжение, равное потере напряжения от релаксации стальной арматуры железобетонной плиты 1. Для фиксации натяжения, и вместе с этим полученного предварительного напряжения, стеклопластиковая арматура 4 в местах устройства Собразных элементов 8 жестко прижимается к поверхности железобетонной плиты 1 полимерными кольцами 6, например посредством эпоксидного клея холодного отверждения. Использование заявляемой трехслойной стеновой панели в строительстве при ремонте и реконструкции объектов позволит повысить долговечность конструкций за счет повышения стойкости к агрессивным средам, теплоизоляции, жесткости и несущей способности. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
