Машина для внесения органических удобрений

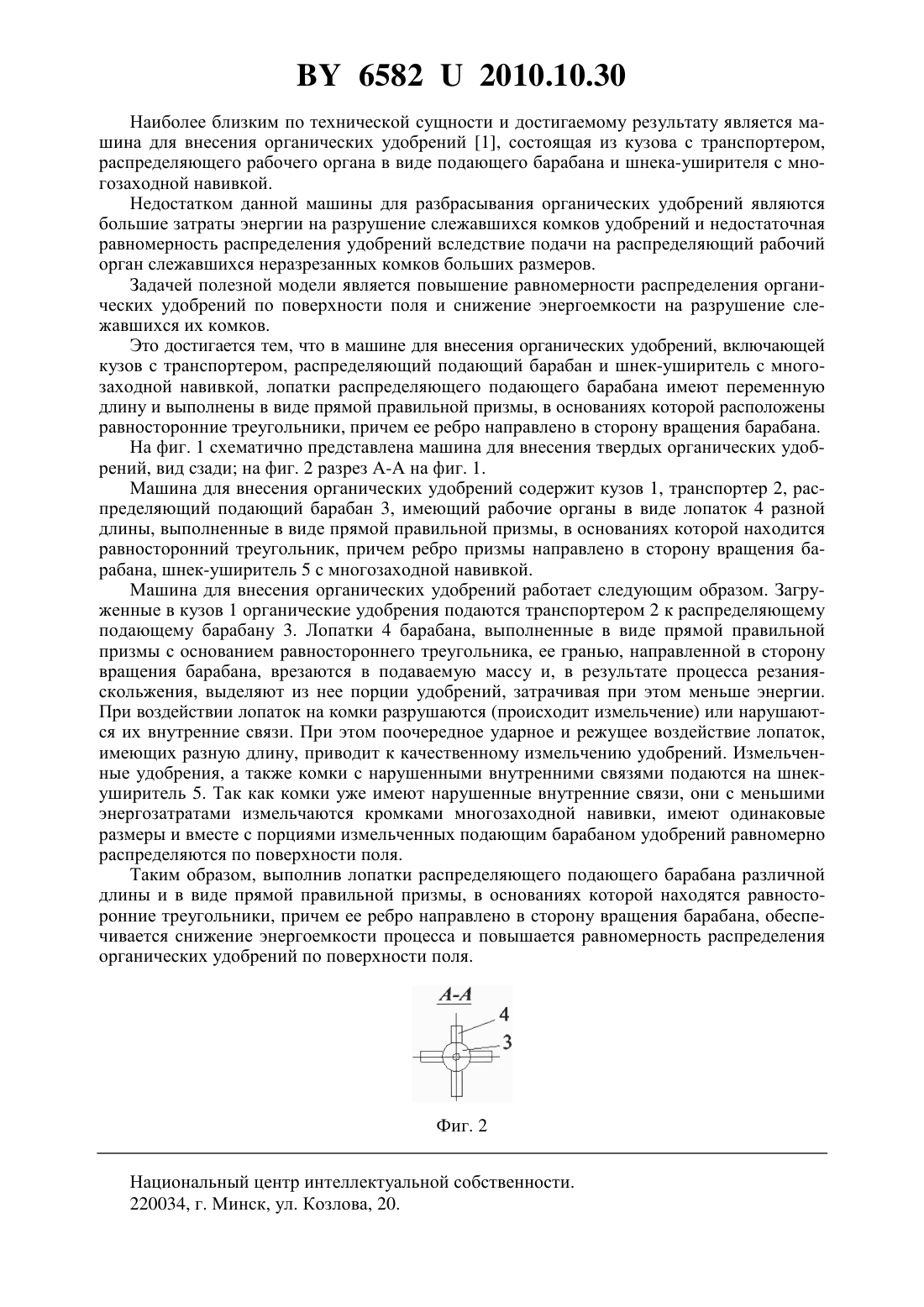

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МАШИНА ДЛЯ ВНЕСЕНИЯ ОРГАНИЧЕСКИХ УДОБРЕНИЙ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Крук Игорь Степанович Свистун Андрей Владимирович Чигарев Юрий Власович Назаров Игорь Сергеевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Машина для внесения органических удобрений, включающая кузов с транспортером,распределяющий подающий барабан с лопатками и шнек-уширитель с многозаходной навивкой, отличающаяся тем, что лопатки распределяющего подающего барабана имеют переменную длину и выполнены в виде прямой правильной призмы, в основаниях которой расположены равносторонние треугольники, причем ее ребро направлено в сторону вращения барабана.(56) 1. Патент на изобретение 2137335, МПК 601 3/06, 1999. Фиг. 1 Полезная модель относится к сельскохозяйственному машиностроению, в частности к разбрасывателям твердых органических удобрений. 65822010.10.30 Наиболее близким по технической сущности и достигаемому результату является машина для внесения органических удобрений 1, состоящая из кузова с транспортером,распределяющего рабочего органа в виде подающего барабана и шнека-уширителя с многозаходной навивкой. Недостатком данной машины для разбрасывания органических удобрений являются большие затраты энергии на разрушение слежавшихся комков удобрений и недостаточная равномерность распределения удобрений вследствие подачи на распределяющий рабочий орган слежавшихся неразрезанных комков больших размеров. Задачей полезной модели является повышение равномерности распределения органических удобрений по поверхности поля и снижение энергоемкости на разрушение слежавшихся их комков. Это достигается тем, что в машине для внесения органических удобрений, включающей кузов с транспортером, распределяющий подающий барабан и шнек-уширитель с многозаходной навивкой, лопатки распределяющего подающего барабана имеют переменную длину и выполнены в виде прямой правильной призмы, в основаниях которой расположены равносторонние треугольники, причем ее ребро направлено в сторону вращения барабана. На фиг. 1 схематично представлена машина для внесения твердых органических удобрений, вид сзади на фиг. 2 разрез А-А на фиг. 1. Машина для внесения органических удобрений содержит кузов 1, транспортер 2, распределяющий подающий барабан 3, имеющий рабочие органы в виде лопаток 4 разной длины, выполненные в виде прямой правильной призмы, в основаниях которой находится равносторонний треугольник, причем ребро призмы направлено в сторону вращения барабана, шнек-уширитель 5 с многозаходной навивкой. Машина для внесения органических удобрений работает следующим образом. Загруженные в кузов 1 органические удобрения подаются транспортером 2 к распределяющему подающему барабану 3. Лопатки 4 барабана, выполненные в виде прямой правильной призмы с основанием равностороннего треугольника, ее гранью, направленной в сторону вращения барабана, врезаются в подаваемую массу и, в результате процесса резанияскольжения, выделяют из нее порции удобрений, затрачивая при этом меньше энергии. При воздействии лопаток на комки разрушаются (происходит измельчение) или нарушаются их внутренние связи. При этом поочередное ударное и режущее воздействие лопаток,имеющих разную длину, приводит к качественному измельчению удобрений. Измельченные удобрения, а также комки с нарушенными внутренними связями подаются на шнекуширитель 5. Так как комки уже имеют нарушенные внутренние связи, они с меньшими энергозатратами измельчаются кромками многозаходной навивки, имеют одинаковые размеры и вместе с порциями измельченных подающим барабаном удобрений равномерно распределяются по поверхности поля. Таким образом, выполнив лопатки распределяющего подающего барабана различной длины и в виде прямой правильной призмы, в основаниях которой находятся равносторонние треугольники, причем ее ребро направлено в сторону вращения барабана, обеспечивается снижение энергоемкости процесса и повышается равномерность распределения органических удобрений по поверхности поля. Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
