Прилавок складной с емкостью для товара

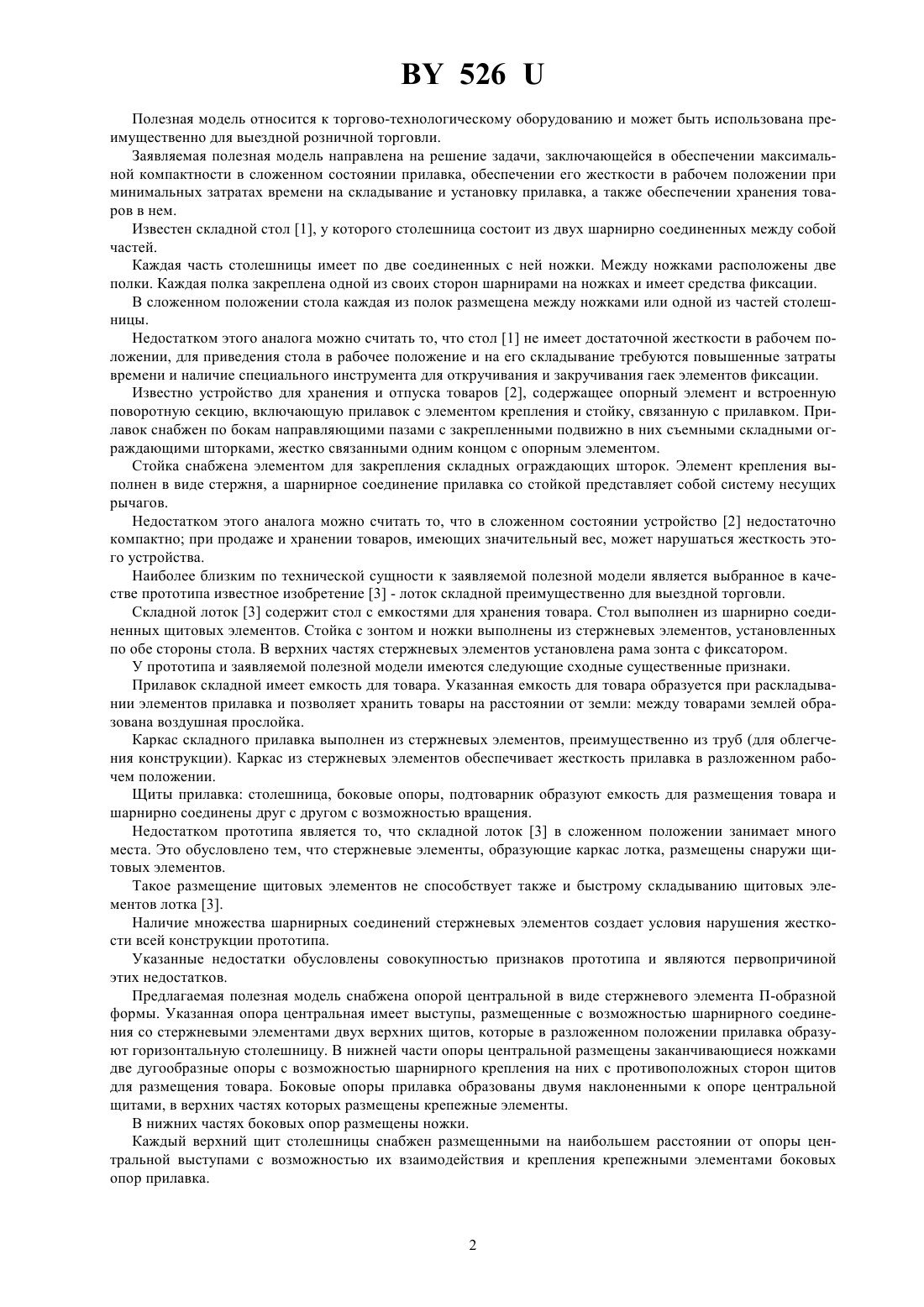

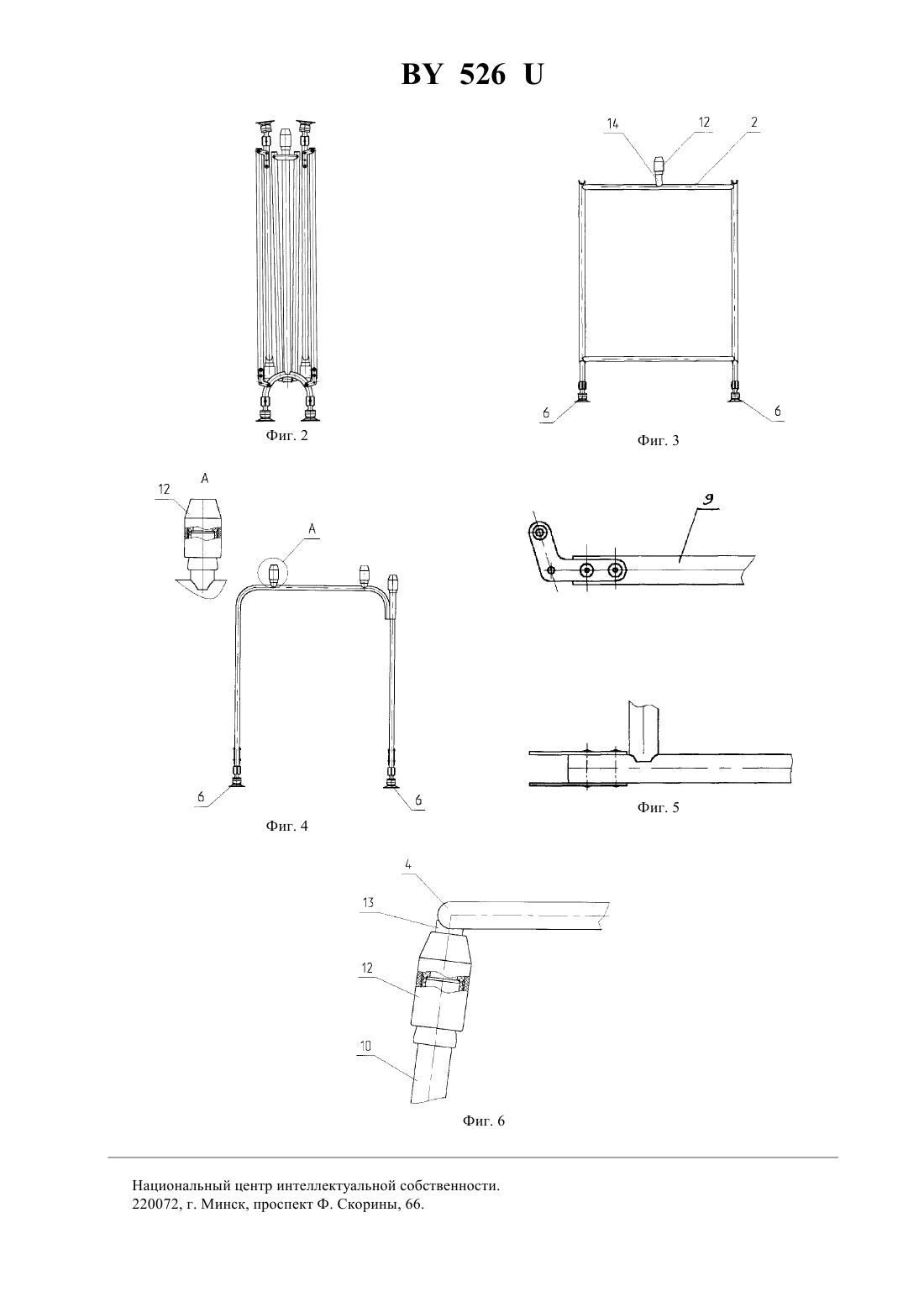

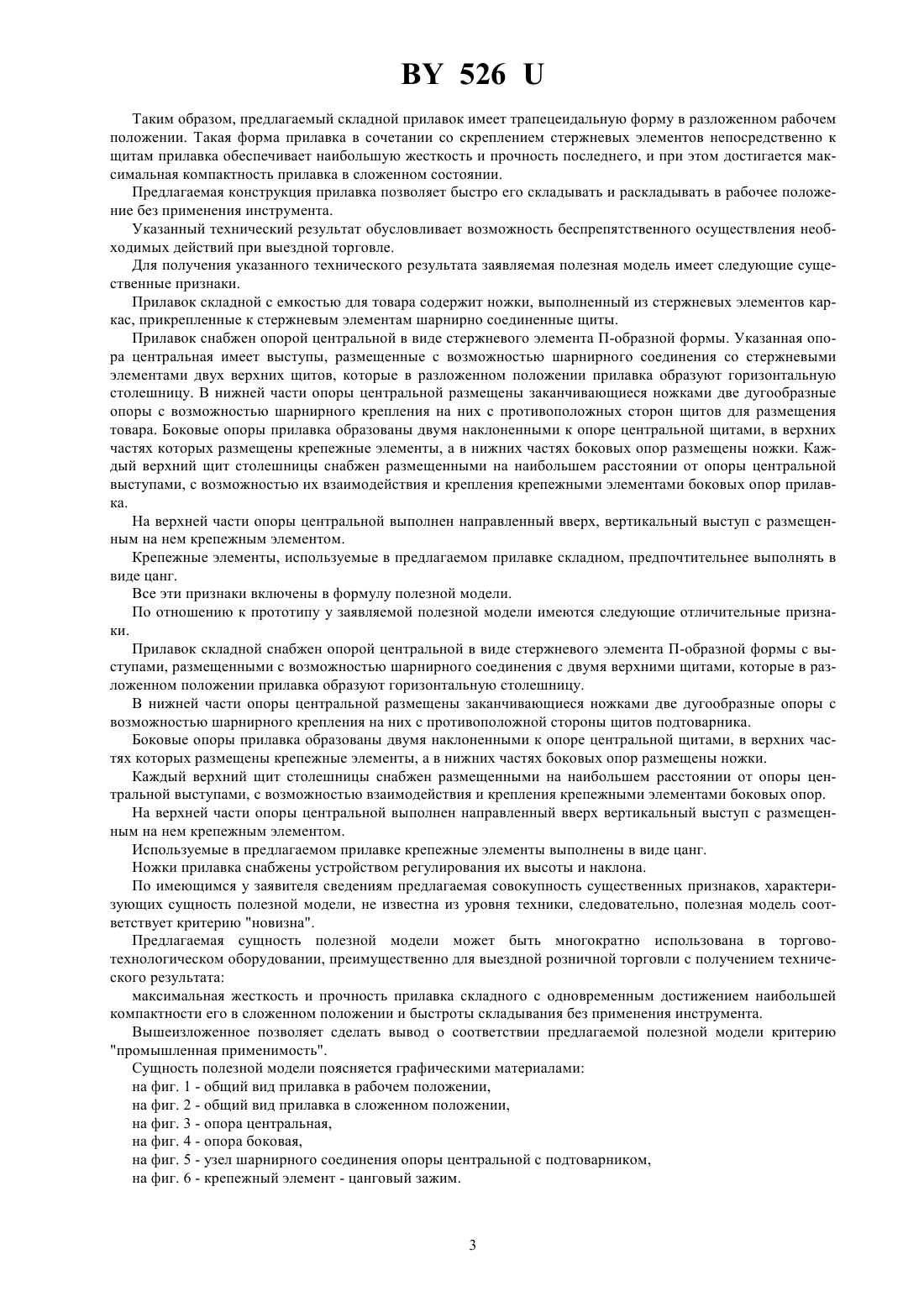

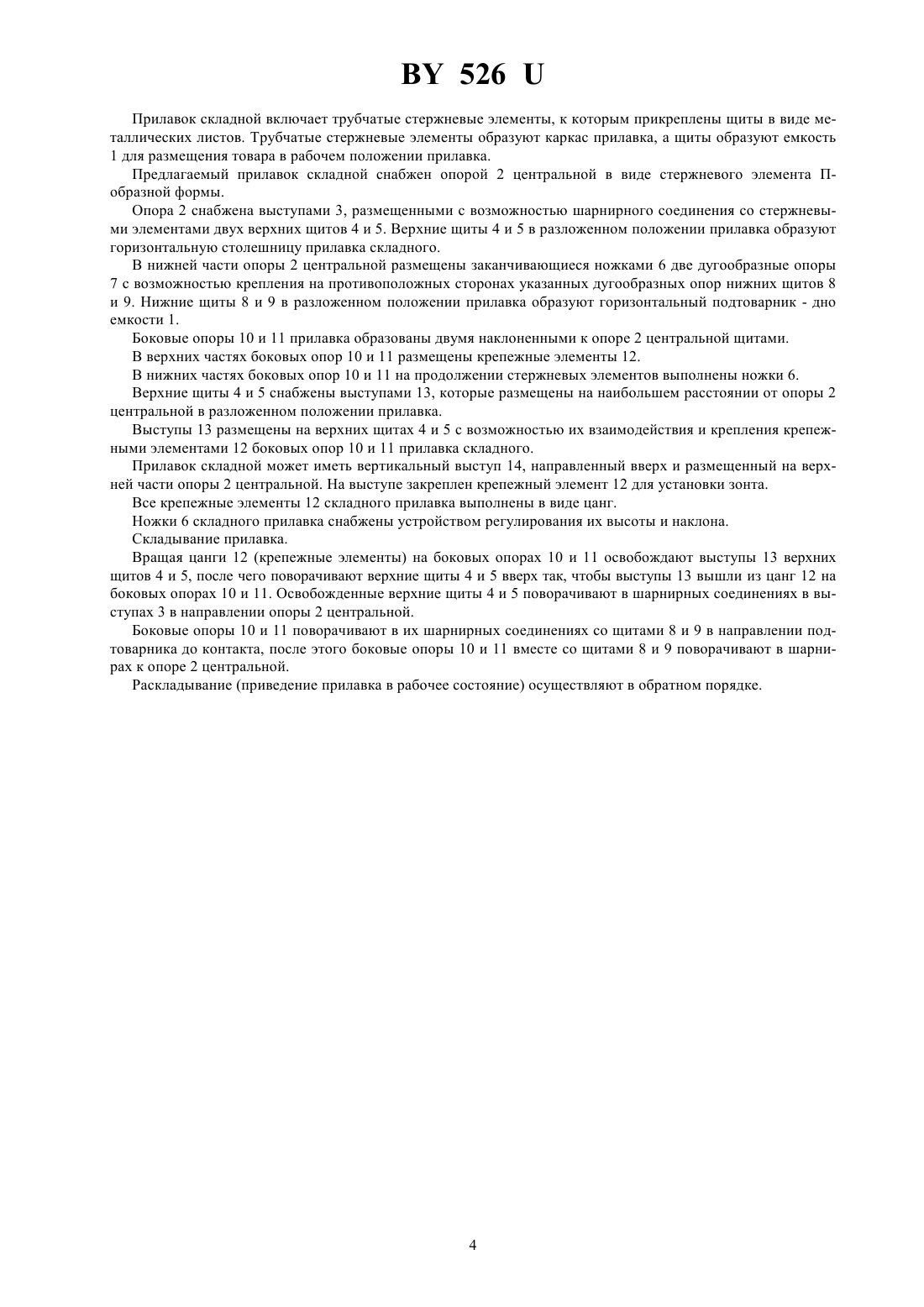

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(57) 1. Прилавок складной с емкостью для товара, содержащий ножки, выполненный из стержневых элементов каркас, прикрепленные к стержневым элементам шарнирно соединенные щиты отличающийся тем,что прилавок снабжен опорой центральной в виде стержневого элемента П-образной формы, указанная опора центральная имеет выступы, размещенные с возможностью шарнирного соединения со стержневыми элементами двух верхних щитов, которые в разложенном положении прилавка образуют горизонтальную столешницу, в нижней части опоры центральной размещены заканчивающиеся ножками две дугообразные опоры с возможностью шарнирного крепления на них с противоположных сторон щитов для размещения товара, боковые опоры прилавка образованы двумя наклоненными к опоре центральной щитами, в верхних частях которых размещены крепежные элементы, а в нижних частях боковых опор размещены ножки, каждый верхний щит столешницы снабжен размещенными на наибольшем расстоянии от опоры центральной выступами, с возможностью их взаимодействия и крепления крепежными элементами боковых опор прилавка. 2. Прилавок складной по п. 1, отличающийся тем, что на верхней части опоры центральной выполнен направленный вверх, вертикальный выступ с размещенным на нем крепежным элементом. 3. Прилавок складной по пп. 1, 2, отличающийся тем, что ножки прилавка снабжены устройством регулирования их высоты и наклона. 4. Прилавок складной по пп. 1, 2, отличающийся тем, что крепежные элементы выполнены в виде цанг. 526 Полезная модель относится к торгово-технологическому оборудованию и может быть использована преимущественно для выездной розничной торговли. Заявляемая полезная модель направлена на решение задачи, заключающейся в обеспечении максимальной компактности в сложенном состоянии прилавка, обеспечении его жесткости в рабочем положении при минимальных затратах времени на складывание и установку прилавка, а также обеспечении хранения товаров в нем. Известен складной стол 1, у которого столешница состоит из двух шарнирно соединенных между собой частей. Каждая часть столешницы имеет по две соединенных с ней ножки. Между ножками расположены две полки. Каждая полка закреплена одной из своих сторон шарнирами на ножках и имеет средства фиксации. В сложенном положении стола каждая из полок размещена между ножками или одной из частей столешницы. Недостатком этого аналога можно считать то, что стол 1 не имеет достаточной жесткости в рабочем положении, для приведения стола в рабочее положение и на его складывание требуются повышенные затраты времени и наличие специального инструмента для откручивания и закручивания гаек элементов фиксации. Известно устройство для хранения и отпуска товаров 2, содержащее опорный элемент и встроенную поворотную секцию, включающую прилавок с элементом крепления и стойку, связанную с прилавком. Прилавок снабжен по бокам направляющими пазами с закрепленными подвижно в них съемными складными ограждающими шторками, жестко связанными одним концом с опорным элементом. Стойка снабжена элементом для закрепления складных ограждающих шторок. Элемент крепления выполнен в виде стержня, а шарнирное соединение прилавка со стойкой представляет собой систему несущих рычагов. Недостатком этого аналога можно считать то, что в сложенном состоянии устройство 2 недостаточно компактно при продаже и хранении товаров, имеющих значительный вес, может нарушаться жесткость этого устройства. Наиболее близким по технической сущности к заявляемой полезной модели является выбранное в качестве прототипа известное изобретение 3 - лоток складной преимущественно для выездной торговли. Складной лоток 3 содержит стол с емкостями для хранения товара. Стол выполнен из шарнирно соединенных щитовых элементов. Стойка с зонтом и ножки выполнены из стержневых элементов, установленных по обе стороны стола. В верхних частях стержневых элементов установлена рама зонта с фиксатором. У прототипа и заявляемой полезной модели имеются следующие сходные существенные признаки. Прилавок складной имеет емкость для товара. Указанная емкость для товара образуется при раскладывании элементов прилавка и позволяет хранить товары на расстоянии от земли между товарами землей образована воздушная прослойка. Каркас складного прилавка выполнен из стержневых элементов, преимущественно из труб (для облегчения конструкции). Каркас из стержневых элементов обеспечивает жесткость прилавка в разложенном рабочем положении. Щиты прилавка столешница, боковые опоры, подтоварник образуют емкость для размещения товара и шарнирно соединены друг с другом с возможностью вращения. Недостатком прототипа является то, что складной лоток 3 в сложенном положении занимает много места. Это обусловлено тем, что стержневые элементы, образующие каркас лотка, размещены снаружи щитовых элементов. Такое размещение щитовых элементов не способствует также и быстрому складыванию щитовых элементов лотка 3. Наличие множества шарнирных соединений стержневых элементов создает условия нарушения жесткости всей конструкции прототипа. Указанные недостатки обусловлены совокупностью признаков прототипа и являются первопричиной этих недостатков. Предлагаемая полезная модель снабжена опорой центральной в виде стержневого элемента П-образной формы. Указанная опора центральная имеет выступы, размещенные с возможностью шарнирного соединения со стержневыми элементами двух верхних щитов, которые в разложенном положении прилавка образуют горизонтальную столешницу. В нижней части опоры центральной размещены заканчивающиеся ножками две дугообразные опоры с возможностью шарнирного крепления на них с противоположных сторон щитов для размещения товара. Боковые опоры прилавка образованы двумя наклоненными к опоре центральной щитами, в верхних частях которых размещены крепежные элементы. В нижних частях боковых опор размещены ножки. Каждый верхний щит столешницы снабжен размещенными на наибольшем расстоянии от опоры центральной выступами с возможностью их взаимодействия и крепления крепежными элементами боковых опор прилавка. 526 Таким образом, предлагаемый складной прилавок имеет трапецеидальную форму в разложенном рабочем положении. Такая форма прилавка в сочетании со скреплением стержневых элементов непосредственно к щитам прилавка обеспечивает наибольшую жесткость и прочность последнего, и при этом достигается максимальная компактность прилавка в сложенном состоянии. Предлагаемая конструкция прилавка позволяет быстро его складывать и раскладывать в рабочее положение без применения инструмента. Указанный технический результат обусловливает возможность беспрепятственного осуществления необходимых действий при выездной торговле. Для получения указанного технического результата заявляемая полезная модель имеет следующие существенные признаки. Прилавок складной с емкостью для товара содержит ножки, выполненный из стержневых элементов каркас, прикрепленные к стержневым элементам шарнирно соединенные щиты. Прилавок снабжен опорой центральной в виде стержневого элемента П-образной формы. Указанная опора центральная имеет выступы, размещенные с возможностью шарнирного соединения со стержневыми элементами двух верхних щитов, которые в разложенном положении прилавка образуют горизонтальную столешницу. В нижней части опоры центральной размещены заканчивающиеся ножками две дугообразные опоры с возможностью шарнирного крепления на них с противоположных сторон щитов для размещения товара. Боковые опоры прилавка образованы двумя наклоненными к опоре центральной щитами, в верхних частях которых размещены крепежные элементы, а в нижних частях боковых опор размещены ножки. Каждый верхний щит столешницы снабжен размещенными на наибольшем расстоянии от опоры центральной выступами, с возможностью их взаимодействия и крепления крепежными элементами боковых опор прилавка. На верхней части опоры центральной выполнен направленный вверх, вертикальный выступ с размещенным на нем крепежным элементом. Крепежные элементы, используемые в предлагаемом прилавке складном, предпочтительнее выполнять в виде цанг. Все эти признаки включены в формулу полезной модели. По отношению к прототипу у заявляемой полезной модели имеются следующие отличительные признаки. Прилавок складной снабжен опорой центральной в виде стержневого элемента П-образной формы с выступами, размещенными с возможностью шарнирного соединения с двумя верхними щитами, которые в разложенном положении прилавка образуют горизонтальную столешницу. В нижней части опоры центральной размещены заканчивающиеся ножками две дугообразные опоры с возможностью шарнирного крепления на них с противоположной стороны щитов подтоварника. Боковые опоры прилавка образованы двумя наклоненными к опоре центральной щитами, в верхних частях которых размещены крепежные элементы, а в нижних частях боковых опор размещены ножки. Каждый верхний щит столешницы снабжен размещенными на наибольшем расстоянии от опоры центральной выступами, с возможностью взаимодействия и крепления крепежными элементами боковых опор. На верхней части опоры центральной выполнен направленный вверх вертикальный выступ с размещенным на нем крепежным элементом. Используемые в предлагаемом прилавке крепежные элементы выполнены в виде цанг. Ножки прилавка снабжены устройством регулирования их высоты и наклона. По имеющимся у заявителя сведениям предлагаемая совокупность существенных признаков, характеризующих сущность полезной модели, не известна из уровня техники, следовательно, полезная модель соответствует критерию новизна. Предлагаемая сущность полезной модели может быть многократно использована в торговотехнологическом оборудовании, преимущественно для выездной розничной торговли с получением технического результата максимальная жесткость и прочность прилавка складного с одновременным достижением наибольшей компактности его в сложенном положении и быстроты складывания без применения инструмента. Вышеизложенное позволяет сделать вывод о соответствии предлагаемой полезной модели критерию промышленная применимость. Сущность полезной модели поясняется графическими материалами на фиг. 1 - общий вид прилавка в рабочем положении,на фиг. 2 - общий вид прилавка в сложенном положении,на фиг. 3 - опора центральная,на фиг. 4 - опора боковая,на фиг. 5 - узел шарнирного соединения опоры центральной с подтоварником,на фиг. 6 - крепежный элемент - цанговый зажим. 526 Прилавок складной включает трубчатые стержневые элементы, к которым прикреплены щиты в виде металлических листов. Трубчатые стержневые элементы образуют каркас прилавка, а щиты образуют емкость 1 для размещения товара в рабочем положении прилавка. Предлагаемый прилавок складной снабжен опорой 2 центральной в виде стержневого элемента Побразной формы. Опора 2 снабжена выступами 3, размещенными с возможностью шарнирного соединения со стержневыми элементами двух верхних щитов 4 и 5. Верхние щиты 4 и 5 в разложенном положении прилавка образуют горизонтальную столешницу прилавка складного. В нижней части опоры 2 центральной размещены заканчивающиеся ножками 6 две дугообразные опоры 7 с возможностью крепления на противоположных сторонах указанных дугообразных опор нижних щитов 8 и 9. Нижние щиты 8 и 9 в разложенном положении прилавка образуют горизонтальный подтоварник - дно емкости 1. Боковые опоры 10 и 11 прилавка образованы двумя наклоненными к опоре 2 центральной щитами. В верхних частях боковых опор 10 и 11 размещены крепежные элементы 12. В нижних частях боковых опор 10 и 11 на продолжении стержневых элементов выполнены ножки 6. Верхние щиты 4 и 5 снабжены выступами 13, которые размещены на наибольшем расстоянии от опоры 2 центральной в разложенном положении прилавка. Выступы 13 размещены на верхних щитах 4 и 5 с возможностью их взаимодействия и крепления крепежными элементами 12 боковых опор 10 и 11 прилавка складного. Прилавок складной может иметь вертикальный выступ 14, направленный вверх и размещенный на верхней части опоры 2 центральной. На выступе закреплен крепежный элемент 12 для установки зонта. Все крепежные элементы 12 складного прилавка выполнены в виде цанг. Ножки 6 складного прилавка снабжены устройством регулирования их высоты и наклона. Складывание прилавка. Вращая цанги 12 (крепежные элементы) на боковых опорах 10 и 11 освобождают выступы 13 верхних щитов 4 и 5, после чего поворачивают верхние щиты 4 и 5 вверх так, чтобы выступы 13 вышли из цанг 12 на боковых опорах 10 и 11. Освобожденные верхние щиты 4 и 5 поворачивают в шарнирных соединениях в выступах 3 в направлении опоры 2 центральной. Боковые опоры 10 и 11 поворачивают в их шарнирных соединениях со щитами 8 и 9 в направлении подтоварника до контакта, после этого боковые опоры 10 и 11 вместе со щитами 8 и 9 поворачивают в шарнирах к опоре 2 центральной. Раскладывание (приведение прилавка в рабочее состояние) осуществляют в обратном порядке. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
