Изделие, включающее голографическое изображение, и бумага для его получения

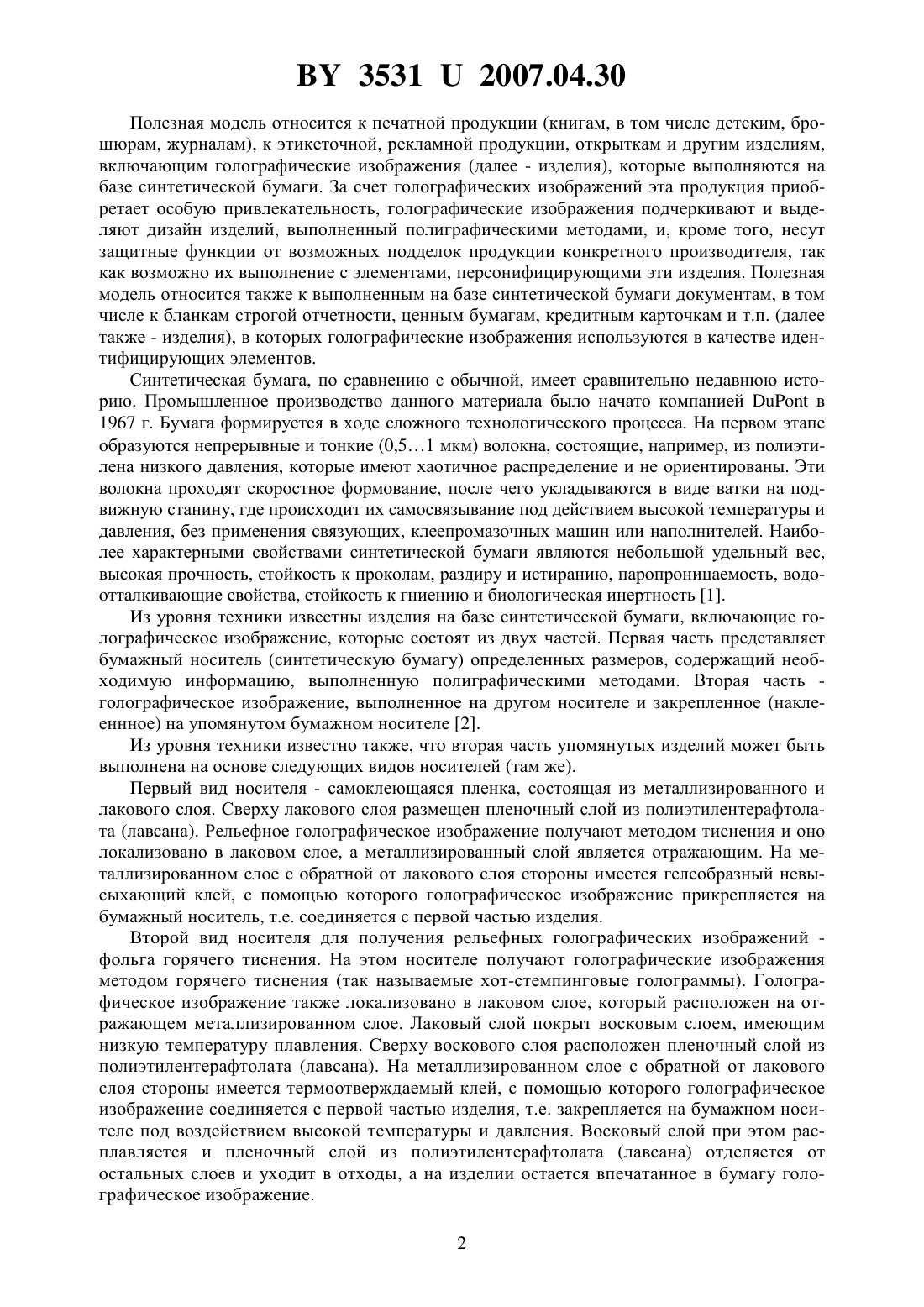

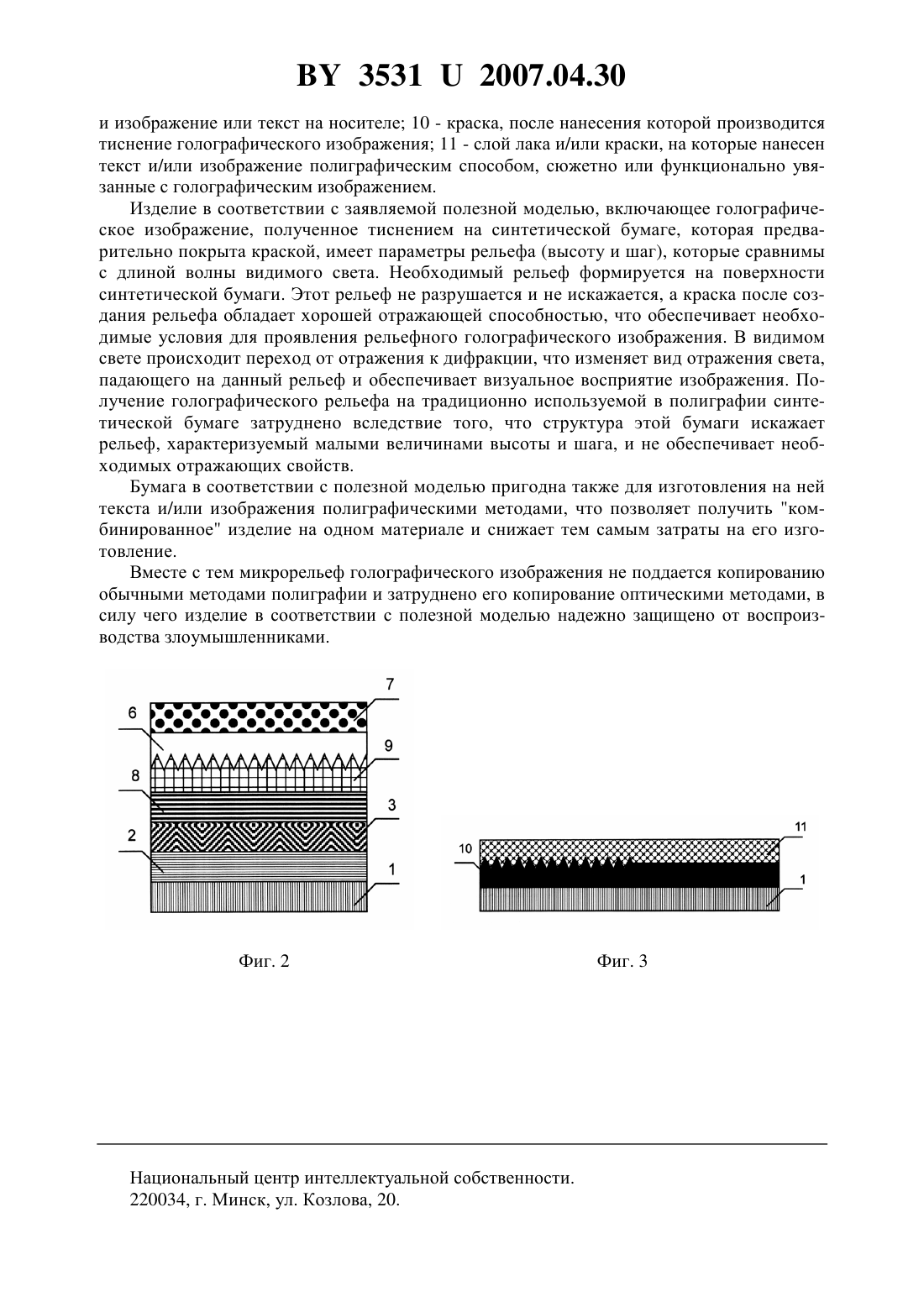

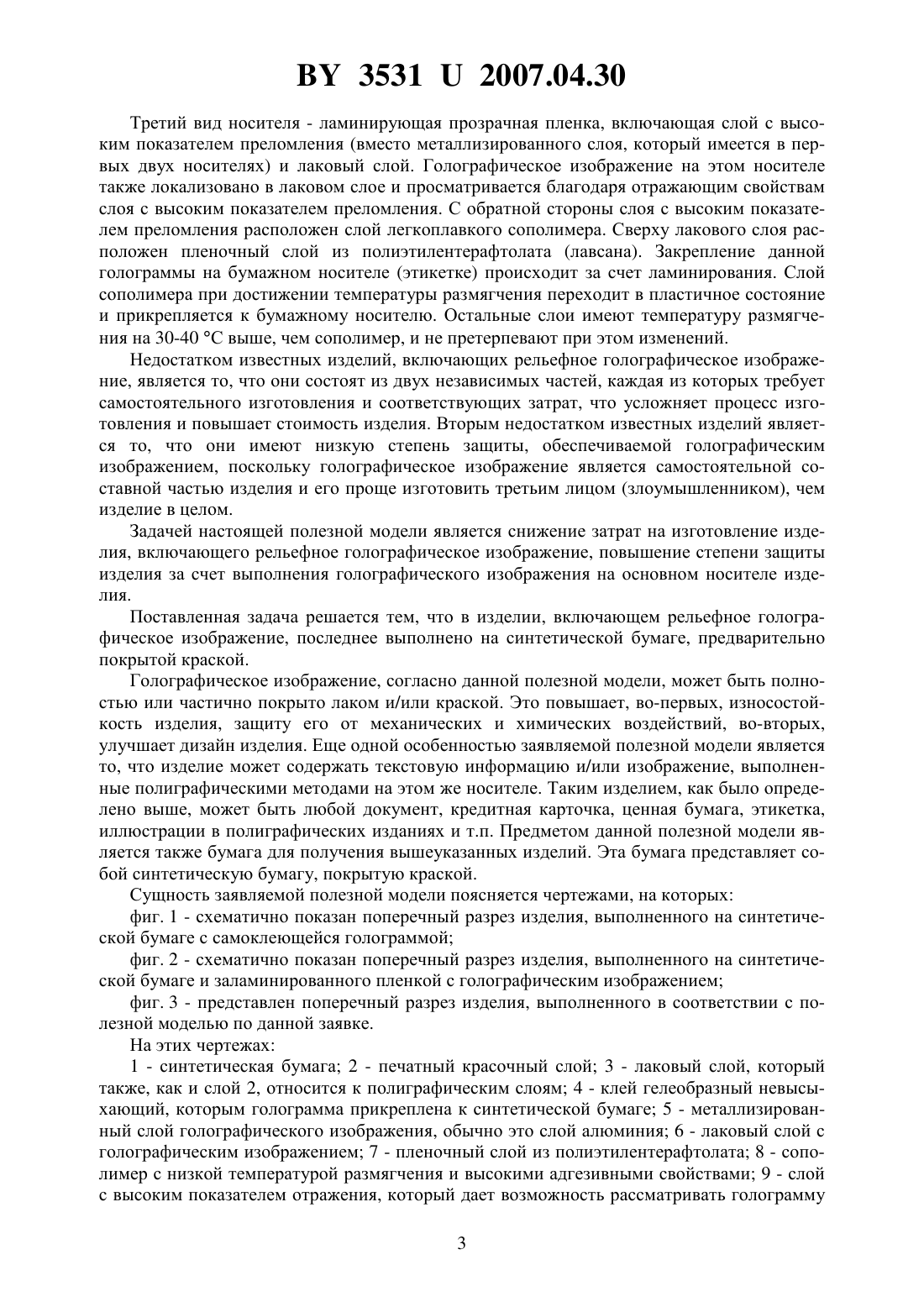

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ИЗДЕЛИЕ, ВКЛЮЧАЮЩЕЕ ГОЛОГРАФИЧЕСКОЕ ИЗОБРАЖЕНИЕ, И БУМАГА ДЛЯ ЕГО ПОЛУЧЕНИЯ(71) Заявитель Закрытое акционерное общество Голографическая индустрия(72) Авторы Танин Леонид Викторович Виткевич Людмила Ивановна Моисеенко Петр Васильевич(73) Патентообладатель Закрытое акционерное общество Голографическая индустрия(57) 1. Изделие, выполненное на бумаге и включающее рельефное голографическое изображение, отличающееся тем, что голографическое изображение выполнено на синтетической бумаге, покрытой краской. 2. Изделие по п. 1, отличающееся тем, что упомянутое голографическое изображение полностью или частично покрыто праймер лаком и/или краской. 3. Изделие по п. 1 или 2, отличающееся тем, что оно дополнительно содержит текстовую информацию и/или изображение, выполненные полиграфическими методами. 4. Бумага для получения изделия по пп. 1-3, отличающаяся тем, что она представляет собой синтетическую бумагу, покрытую слоем краски.(56) 1. Терентьев И. Экзотика от синтетики до голографии // . -1. - 1999. 2. Ронэ К. Голография - будущее этикетки // Тара и упаковка. -4. - 1995. 35312007.04.30 Полезная модель относится к печатной продукции (книгам, в том числе детским, брошюрам, журналам), к этикеточной, рекламной продукции, открыткам и другим изделиям,включающим голографические изображения (далее - изделия), которые выполняются на базе синтетической бумаги. За счет голографических изображений эта продукция приобретает особую привлекательность, голографические изображения подчеркивают и выделяют дизайн изделий, выполненный полиграфическими методами, и, кроме того, несут защитные функции от возможных подделок продукции конкретного производителя, так как возможно их выполнение с элементами, персонифицирующими эти изделия. Полезная модель относится также к выполненным на базе синтетической бумаги документам, в том числе к бланкам строгой отчетности, ценным бумагам, кредитным карточкам и т.п. (далее также - изделия), в которых голографические изображения используются в качестве идентифицирующих элементов. Синтетическая бумага, по сравнению с обычной, имеет сравнительно недавнюю историю. Промышленное производство данного материала было начато компаниейв 1967 г. Бумага формируется в ходе сложного технологического процесса. На первом этапе образуются непрерывные и тонкие (0,51 мкм) волокна, состоящие, например, из полиэтилена низкого давления, которые имеют хаотичное распределение и не ориентированы. Эти волокна проходят скоростное формование, после чего укладываются в виде ватки на подвижную станину, где происходит их самосвязывание под действием высокой температуры и давления, без применения связующих, клеепромазочных машин или наполнителей. Наиболее характерными свойствами синтетической бумаги являются небольшой удельный вес,высокая прочность, стойкость к проколам, раздиру и истиранию, паропроницаемость, водоотталкивающие свойства, стойкость к гниению и биологическая инертность 1. Из уровня техники известны изделия на базе синтетической бумаги, включающие голографическое изображение, которые состоят из двух частей. Первая часть представляет бумажный носитель (синтетическую бумагу) определенных размеров, содержащий необходимую информацию, выполненную полиграфическими методами. Вторая часть голографическое изображение, выполненное на другом носителе и закрепленное (наклееннное) на упомянутом бумажном носителе 2. Из уровня техники известно также, что вторая часть упомянутых изделий может быть выполнена на основе следующих видов носителей (там же). Первый вид носителя - самоклеющаяся пленка, состоящая из металлизированного и лакового слоя. Сверху лакового слоя размещен пленочный слой из полиэтилентерафтолата (лавсана). Рельефное голографическое изображение получают методом тиснения и оно локализовано в лаковом слое, а металлизированный слой является отражающим. На металлизированном слое с обратной от лакового слоя стороны имеется гелеобразный невысыхающий клей, с помощью которого голографическое изображение прикрепляется на бумажный носитель, т.е. соединяется с первой частью изделия. Второй вид носителя для получения рельефных голографических изображений фольга горячего тиснения. На этом носителе получают голографические изображения методом горячего тиснения (так называемые хот-стемпинговые голограммы). Голографическое изображение также локализовано в лаковом слое, который расположен на отражающем металлизированном слое. Лаковый слой покрыт восковым слоем, имеющим низкую температуру плавления. Сверху воскового слоя расположен пленочный слой из полиэтилентерафтолата (лавсана). На металлизированном слое с обратной от лакового слоя стороны имеется термоотверждаемый клей, с помощью которого голографическое изображение соединяется с первой частью изделия, т.е. закрепляется на бумажном носителе под воздействием высокой температуры и давления. Восковый слой при этом расплавляется и пленочный слой из полиэтилентерафтолата (лавсана) отделяется от остальных слоев и уходит в отходы, а на изделии остается впечатанное в бумагу голографическое изображение. 2 35312007.04.30 Третий вид носителя - ламинирующая прозрачная пленка, включающая слой с высоким показателем преломления (вместо металлизированного слоя, который имеется в первых двух носителях) и лаковый слой. Голографическое изображение на этом носителе также локализовано в лаковом слое и просматривается благодаря отражающим свойствам слоя с высоким показателем преломления. С обратной стороны слоя с высоким показателем преломления расположен слой легкоплавкого сополимера. Сверху лакового слоя расположен пленочный слой из полиэтилентерафтолата (лавсана). Закрепление данной голограммы на бумажном носителе (этикетке) происходит за счет ламинирования. Слой сополимера при достижении температуры размягчения переходит в пластичное состояние и прикрепляется к бумажному носителю. Остальные слои имеют температуру размягчения на 30-40 С выше, чем сополимер, и не претерпевают при этом изменений. Недостатком известных изделий, включающих рельефное голографическое изображение, является то, что они состоят из двух независимых частей, каждая из которых требует самостоятельного изготовления и соответствующих затрат, что усложняет процесс изготовления и повышает стоимость изделия. Вторым недостатком известных изделий является то, что они имеют низкую степень защиты, обеспечиваемой голографическим изображением, поскольку голографическое изображение является самостоятельной составной частью изделия и его проще изготовить третьим лицом (злоумышленником), чем изделие в целом. Задачей настоящей полезной модели является снижение затрат на изготовление изделия, включающего рельефное голографическое изображение, повышение степени защиты изделия за счет выполнения голографического изображения на основном носителе изделия. Поставленная задача решается тем, что в изделии, включающем рельефное голографическое изображение, последнее выполнено на синтетической бумаге, предварительно покрытой краской. Голографическое изображение, согласно данной полезной модели, может быть полностью или частично покрыто лаком и/или краской. Это повышает, во-первых, износостойкость изделия, защиту его от механических и химических воздействий, во-вторых,улучшает дизайн изделия. Еще одной особенностью заявляемой полезной модели является то, что изделие может содержать текстовую информацию и/или изображение, выполненные полиграфическими методами на этом же носителе. Таким изделием, как было определено выше, может быть любой документ, кредитная карточка, ценная бумага, этикетка,иллюстрации в полиграфических изданиях и т.п. Предметом данной полезной модели является также бумага для получения вышеуказанных изделий. Эта бумага представляет собой синтетическую бумагу, покрытую краской. Сущность заявляемой полезной модели поясняется чертежами, на которых фиг. 1 - схематично показан поперечный разрез изделия, выполненного на синтетической бумаге с самоклеющейся голограммой фиг. 2 - схематично показан поперечный разрез изделия, выполненного на синтетической бумаге и заламинированного пленкой с голографическим изображением фиг. 3 - представлен поперечный разрез изделия, выполненного в соответствии с полезной моделью по данной заявке. На этих чертежах 1 - синтетическая бумага 2 - печатный красочный слой 3 - лаковый слой, который также, как и слой 2, относится к полиграфическим слоям 4 - клей гелеобразный невысыхающий, которым голограмма прикреплена к синтетической бумаге 5 - металлизированный слой голографического изображения, обычно это слой алюминия 6 - лаковый слой с голографическим изображением 7 - пленочный слой из полиэтилентерафтолата 8 - сополимер с низкой температурой размягчения и высокими адгезивными свойствами 9 - слой с высоким показателем отражения, который дает возможность рассматривать голограмму 3 35312007.04.30 и изображение или текст на носителе 10 - краска, после нанесения которой производится тиснение голографического изображения 11 - слой лака и/или краски, на которые нанесен текст и/или изображение полиграфическим способом, сюжетно или функционально увязанные с голографическим изображением. Изделие в соответствии с заявляемой полезной моделью, включающее голографическое изображение, полученное тиснением на синтетической бумаге, которая предварительно покрыта краской, имеет параметры рельефа (высоту и шаг), которые сравнимы с длиной волны видимого света. Необходимый рельеф формируется на поверхности синтетической бумаги. Этот рельеф не разрушается и не искажается, а краска после создания рельефа обладает хорошей отражающей способностью, что обеспечивает необходимые условия для проявления рельефного голографического изображения. В видимом свете происходит переход от отражения к дифракции, что изменяет вид отражения света,падающего на данный рельеф и обеспечивает визуальное восприятие изображения. Получение голографического рельефа на традиционно используемой в полиграфии синтетической бумаге затруднено вследствие того, что структура этой бумаги искажает рельеф, характеризуемый малыми величинами высоты и шага, и не обеспечивает необходимых отражающих свойств. Бумага в соответствии с полезной моделью пригодна также для изготовления на ней текста и/или изображения полиграфическими методами, что позволяет получить комбинированное изделие на одном материале и снижает тем самым затраты на его изготовление. Вместе с тем микрорельеф голографического изображения не поддается копированию обычными методами полиграфии и затруднено его копирование оптическими методами, в силу чего изделие в соответствии с полезной моделью надежно защищено от воспроизводства злоумышленниками. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
