Прилавок

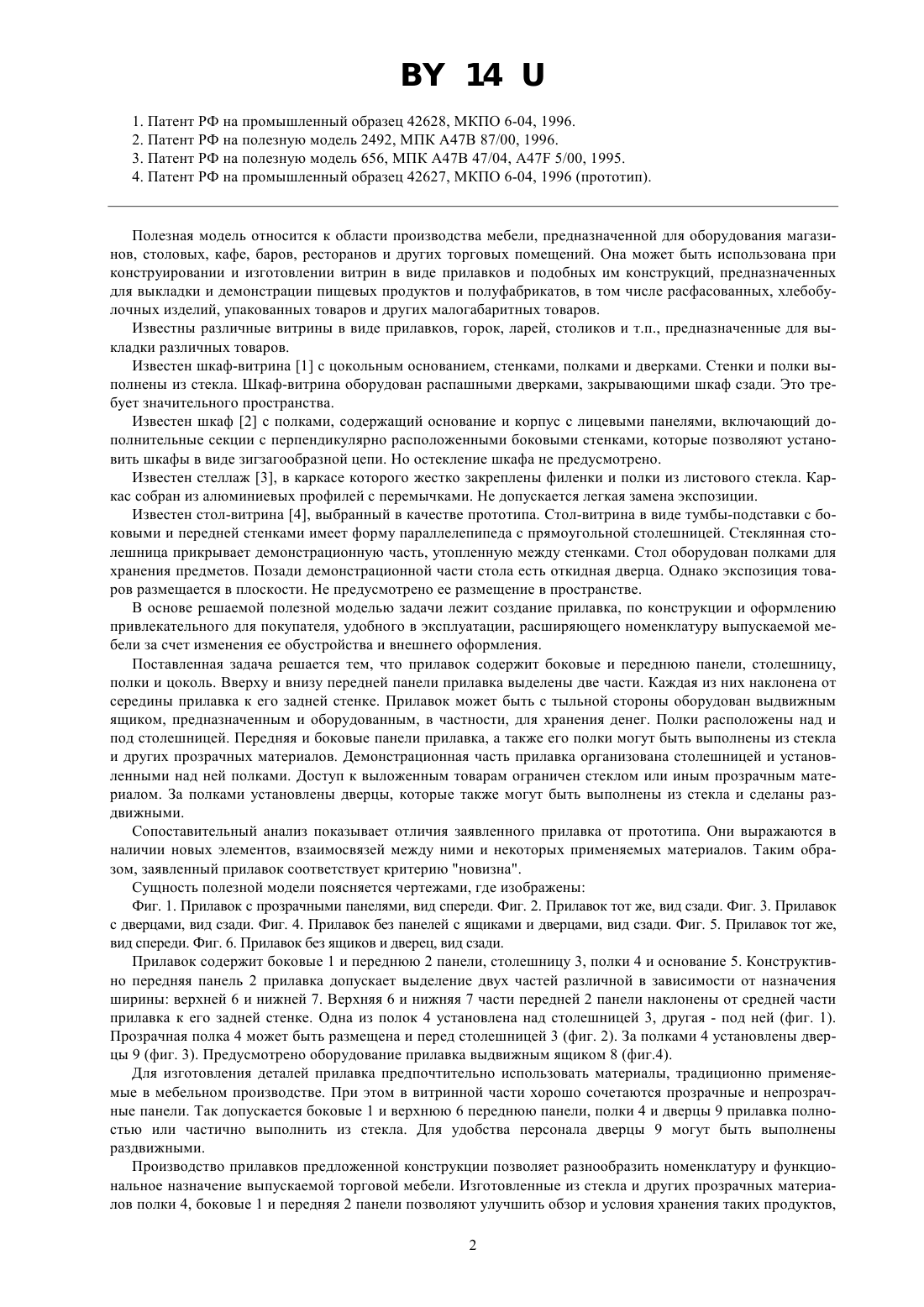

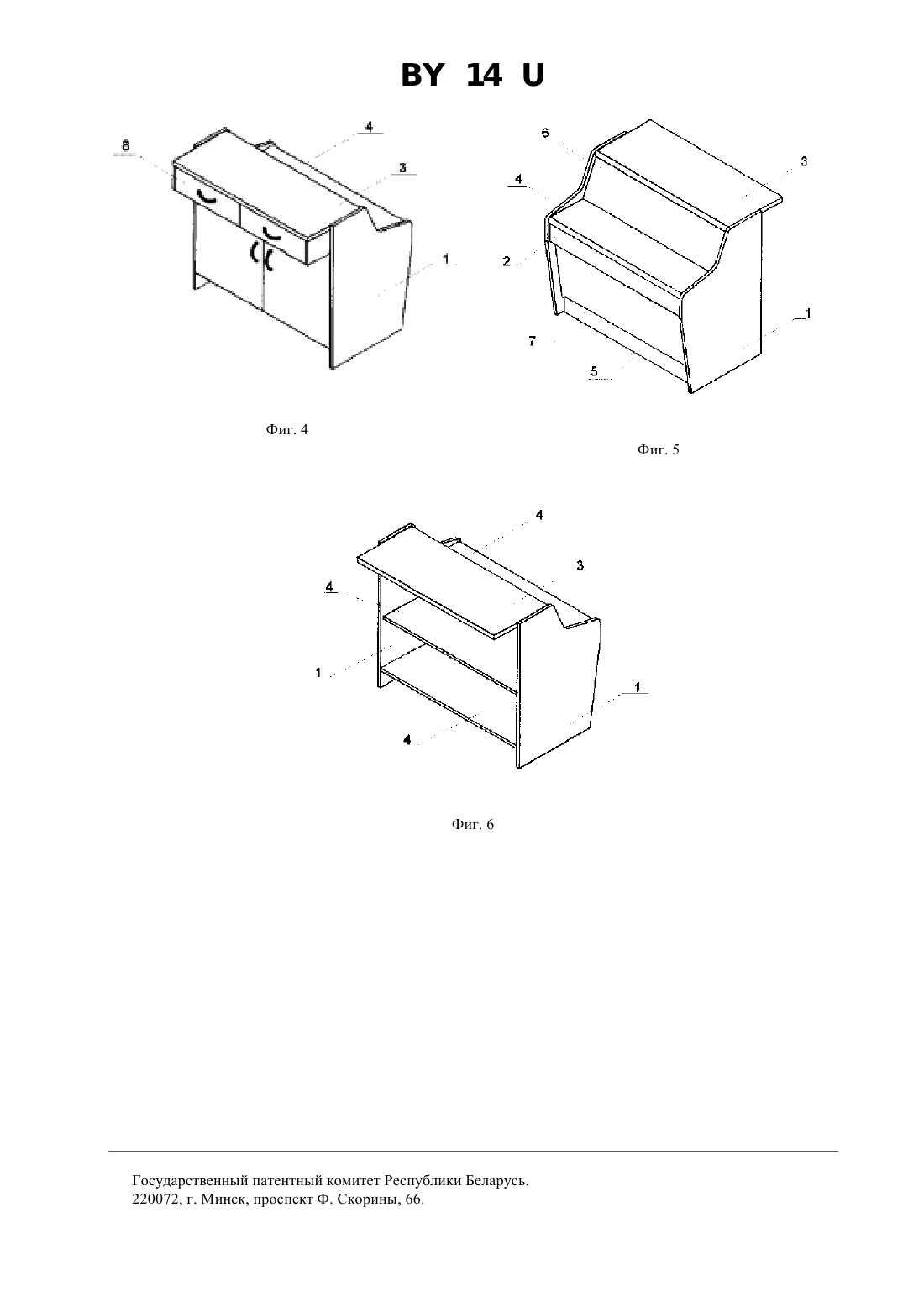

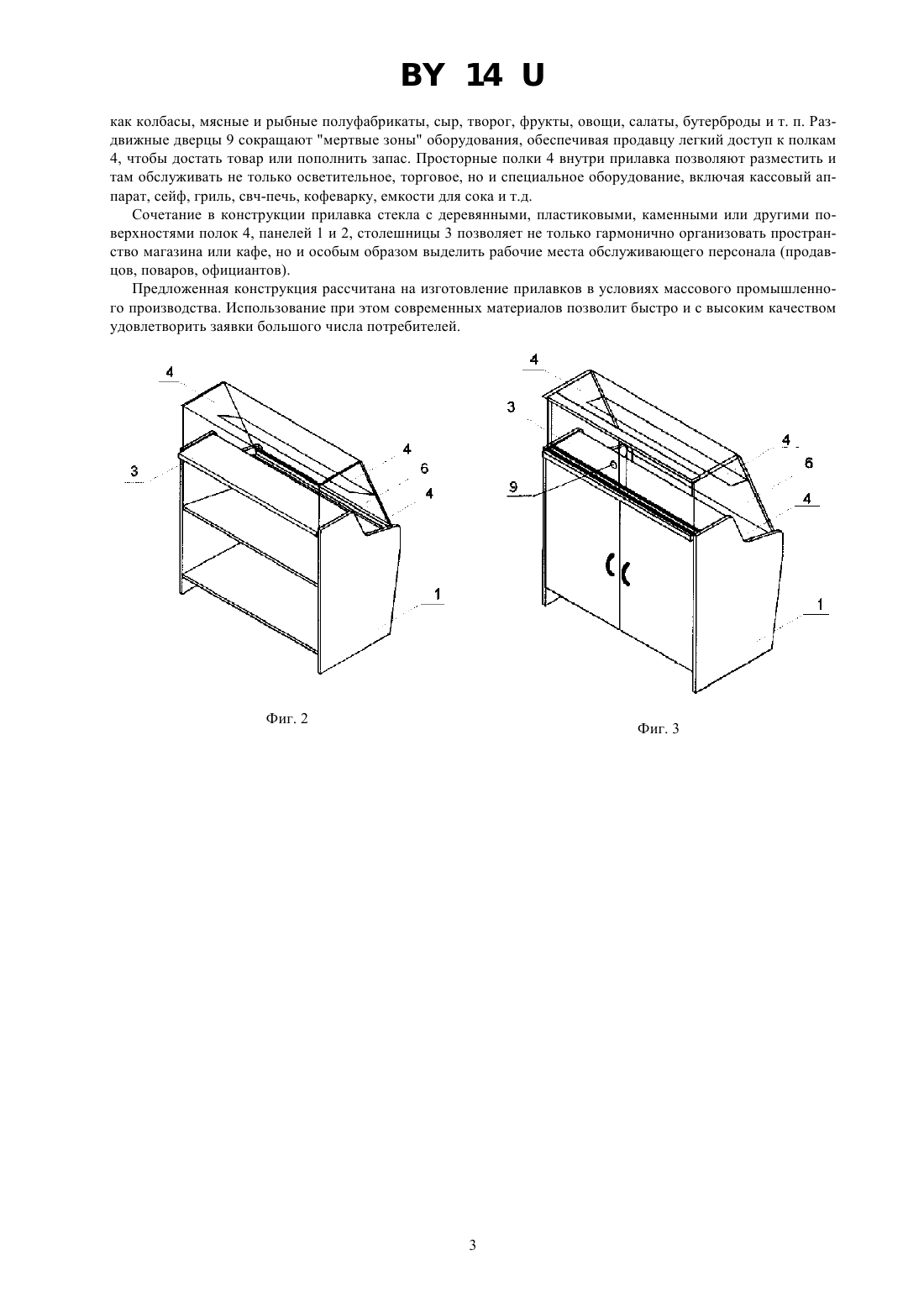

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(57) 1. Прилавок, содержащий боковые и переднюю панели и соединенные с ними столешницу, полки и цоколь, отличающийся тем, что на передней панели выделены две ее части, каждая из которых наклонена от середины прилавка к его задней стенке, а полки установлены над столешницей. 2. Прилавок по п. 1, отличающийся тем, что передняя и боковые панели прилавка выполнены из стекла. 3. Прилавок по п. 1 или 2, отличающийся тем, что полки выполнены из стекла. 4. Прилавок по одному из пп. 1-3, отличающийся тем, что за полками установлены дверцы. 5. Прилавок по одному из пп. 1-4, отличающийся тем, что дверцы выполнены из стекла. 6. Прилавок по одному из пп.1-5, отличающийся тем, что дверцы выполнены раздвижными. 7. Прилавок по одному из пп. 1-6, отличающийся тем, что он оборудован выдвижным ящиком. 141. Патент РФ на промышленный образец 42628, МКПО 6-04, 1996. 2. Патент РФ на полезную модель 2492, МПК А 47 В 87/00, 1996. 3. Патент РФ на полезную модель 656, МПК А 47 В 47/04, А 47 5/00, 1995. 4. Патент РФ на промышленный образец 42627, МКПО 6-04, 1996 (прототип). Полезная модель относится к области производства мебели, предназначенной для оборудования магазинов, столовых, кафе, баров, ресторанов и других торговых помещений. Она может быть использована при конструировании и изготовлении витрин в виде прилавков и подобных им конструкций, предназначенных для выкладки и демонстрации пищевых продуктов и полуфабрикатов, в том числе расфасованных, хлебобулочных изделий, упакованных товаров и других малогабаритных товаров. Известны различные витрины в виде прилавков, горок, ларей, столиков и т.п., предназначенные для выкладки различных товаров. Известен шкаф-витрина 1 с цокольным основанием, стенками, полками и дверками. Стенки и полки выполнены из стекла. Шкаф-витрина оборудован распашными дверками, закрывающими шкаф сзади. Это требует значительного пространства. Известен шкаф 2 с полками, содержащий основание и корпус с лицевыми панелями, включающий дополнительные секции с перпендикулярно расположенными боковыми стенками, которые позволяют установить шкафы в виде зигзагообразной цепи. Но остекление шкафа не предусмотрено. Известен стеллаж 3, в каркасе которого жестко закреплены филенки и полки из листового стекла. Каркас собран из алюминиевых профилей с перемычками. Не допускается легкая замена экспозиции. Известен стол-витрина 4, выбранный в качестве прототипа. Стол-витрина в виде тумбы-подставки с боковыми и передней стенками имеет форму параллелепипеда с прямоугольной столешницей. Стеклянная столешница прикрывает демонстрационную часть, утопленную между стенками. Стол оборудован полками для хранения предметов. Позади демонстрационной части стола есть откидная дверца. Однако экспозиция товаров размещается в плоскости. Не предусмотрено ее размещение в пространстве. В основе решаемой полезной моделью задачи лежит создание прилавка, по конструкции и оформлению привлекательного для покупателя, удобного в эксплуатации, расширяющего номенклатуру выпускаемой мебели за счет изменения ее обустройства и внешнего оформления. Поставленная задача решается тем, что прилавок содержит боковые и переднюю панели, столешницу,полки и цоколь. Вверху и внизу передней панели прилавка выделены две части. Каждая из них наклонена от середины прилавка к его задней стенке. Прилавок может быть с тыльной стороны оборудован выдвижным ящиком, предназначенным и оборудованным, в частности, для хранения денег. Полки расположены над и под столешницей. Передняя и боковые панели прилавка, а также его полки могут быть выполнены из стекла и других прозрачных материалов. Демонстрационная часть прилавка организована столешницей и установленными над ней полками. Доступ к выложенным товарам ограничен стеклом или иным прозрачным материалом. За полками установлены дверцы, которые также могут быть выполнены из стекла и сделаны раздвижными. Сопоставительный анализ показывает отличия заявленного прилавка от прототипа. Они выражаются в наличии новых элементов, взаимосвязей между ними и некоторых применяемых материалов. Таким образом, заявленный прилавок соответствует критерию новизна. Сущность полезной модели поясняется чертежами, где изображены Фиг. 1. Прилавок с прозрачными панелями, вид спереди. Фиг. 2. Прилавок тот же, вид сзади. Фиг. 3. Прилавок с дверцами, вид сзади. Фиг. 4. Прилавок без панелей с ящиками и дверцами, вид сзади. Фиг. 5. Прилавок тот же,вид спереди. Фиг. 6. Прилавок без ящиков и дверец, вид сзади. Прилавок содержит боковые 1 и переднюю 2 панели, столешницу 3, полки 4 и основание 5. Конструктивно передняя панель 2 прилавка допускает выделение двух частей различной в зависимости от назначения ширины верхней 6 и нижней 7. Верхняя 6 и нижняя 7 части передней 2 панели наклонены от средней части прилавка к его задней стенке. Одна из полок 4 установлена над столешницей 3, другая - под ней (фиг. 1). Прозрачная полка 4 может быть размещена и перед столешницей 3 (фиг. 2). За полками 4 установлены дверцы 9 (фиг. 3). Предусмотрено оборудование прилавка выдвижным ящиком 8 (фиг.4). Для изготовления деталей прилавка предпочтительно использовать материалы, традиционно применяемые в мебельном производстве. При этом в витринной части хорошо сочетаются прозрачные и непрозрачные панели. Так допускается боковые 1 и верхнюю 6 переднюю панели, полки 4 и дверцы 9 прилавка полностью или частично выполнить из стекла. Для удобства персонала дверцы 9 могут быть выполнены раздвижными. Производство прилавков предложенной конструкции позволяет разнообразить номенклатуру и функциональное назначение выпускаемой торговой мебели. Изготовленные из стекла и других прозрачных материалов полки 4, боковые 1 и передняя 2 панели позволяют улучшить обзор и условия хранения таких продуктов,2 14 как колбасы, мясные и рыбные полуфабрикаты, сыр, творог, фрукты, овощи, салаты, бутерброды и т. п. Раздвижные дверцы 9 сокращают мертвые зоны оборудования, обеспечивая продавцу легкий доступ к полкам 4, чтобы достать товар или пополнить запас. Просторные полки 4 внутри прилавка позволяют разместить и там обслуживать не только осветительное, торговое, но и специальное оборудование, включая кассовый аппарат, сейф, гриль, свч-печь, кофеварку, емкости для сока и т.д. Сочетание в конструкции прилавка стекла с деревянными, пластиковыми, каменными или другими поверхностями полок 4, панелей 1 и 2, столешницы 3 позволяет не только гармонично организовать пространство магазина или кафе, но и особым образом выделить рабочие места обслуживающего персонала (продавцов, поваров, официантов). Предложенная конструкция рассчитана на изготовление прилавков в условиях массового промышленного производства. Использование при этом современных материалов позволит быстро и с высоким качеством удовлетворить заявки большого числа потребителей. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
